Thiết bị đếm hạt tiểu phân PMS Ultra DI®20 Plus (trong hệ thống nước siêu tinh khiết )

Mô tả ngắn

– Hệ thống cảm biến và quang học laser tiên tiến cho phép phát hiện các hạt có kích thước nhỏ chỉ 20 nm (9 nm Au)

– Thực hiện các phép đo hạt theo thời gian thực giúp phản ứng tức thì với các rủi ro nhiễm bẩn trong hệ thống UWP

– Phần mềm FacilityNet cung cấp khả năng kiểm soát hiệu quả các quy trình phức tạp

– Sử dụng mạng hiện có với giao thức ethernet

– Vỏ thép không gỉ và bộ lọc HEPA kép để sử dụng trong môi trường sạch



Giới thiệu thiết bị đếm hạt tiểu phân PMS Ultra DI®20 Plus

Dải đo kích thước hạt: 20 – 100 nm

1. PMS Ultra DI®20 Plus thiết kế và tối ưu hóa cho nhu cầu giám sát nước siêu tinh khiết tiên tiến nhất thế giới.

PMS Ultra DI®20 Plus được thiết kế và tối ưu hóa cho nhu cầu giám sát hệ thống nước siêu tinh khiết (ultrapure water system). Thiết bị được thiết kế với hệ thống cảm biến và laser tiên tiến. Ultra DI®20 Plus có khả năng đếm các hạt tiểu phân có kích thước nhỏ đến 20 nm trong hệ thống nước siêu tinh khiết. Máy sở hữu 4 kênh đo với kích thước hạt 20,50,70, 100nm. Lưu lượng hút của thiết bị lên đến 75 ml/phút ± 10%. Vì vậy sẽ đảm bảo kết quả đo có được độ chuẩn xác cao nhất. Mang lại sự hài lòng và độ tin cậy tuyệt đối cho người dùng khi kiểm tra đánh giá hệ thống nước siêu tinh khiết (UPW)

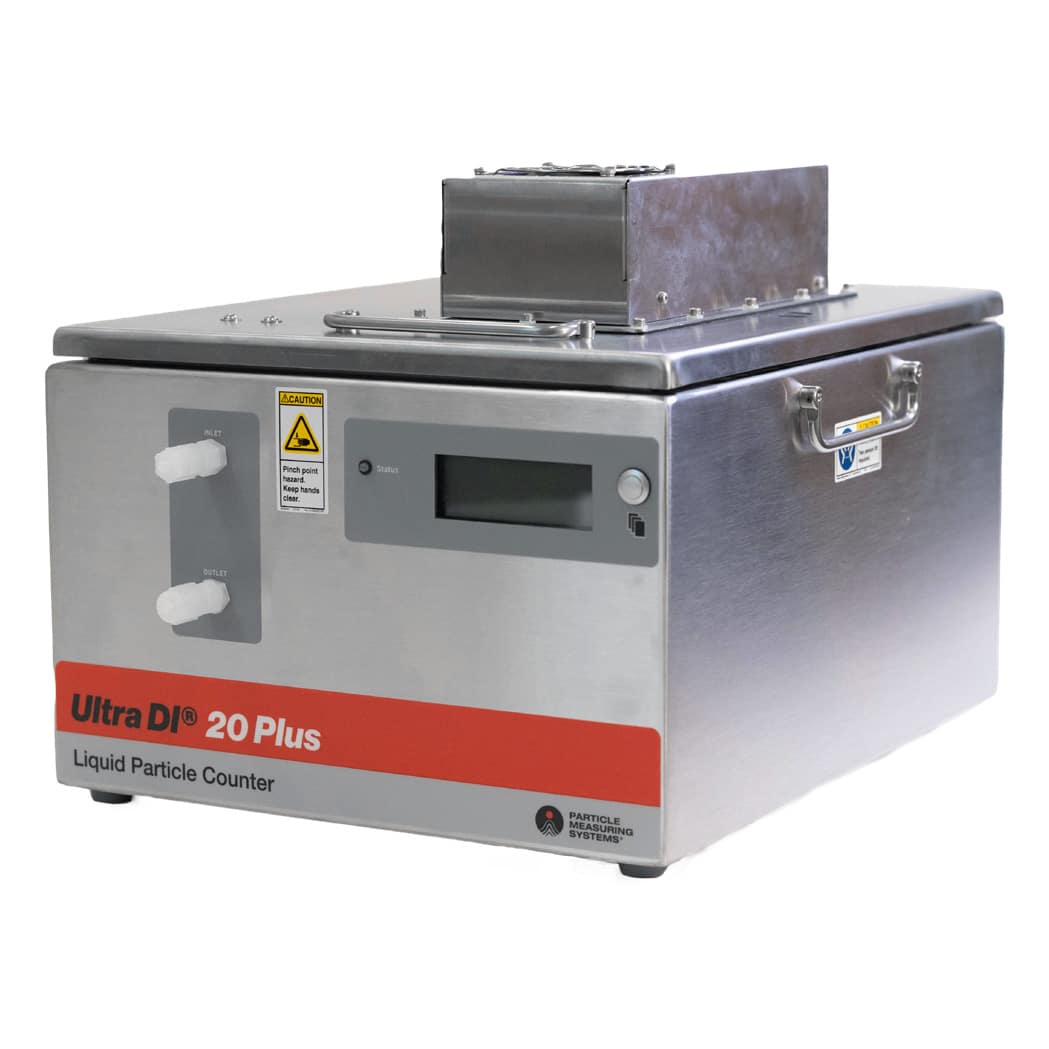

Hình đại diện Ultra Di 20 Plus

2. Khả năng thu thập lượng mẫu lớn, zero count thấp, hiệu suất đếm cao

PMS Ultra DI®20 Plus có khả năng thu thập lượng mẫu lớn, zero count thấp, hiệu suất đếm cao. Điều này sẽ giúp tăng cường tính hiệu quả khi kiểm tra giám sát hạt tiểu phân trong hệ thống UPW. Ultra DI®20 Plus có khả năng làm sạch mẫu nhanh chóng. Điều này sẽ giúp rút ngắn thời gian di chuyển từ điểm lấy mẫu này sang điểm lấy mẫu khác. Ultra DI®20 Plus sẽ cung cấp cho người dùng một giải pháp đếm hạt tiểu phân trong hệ thống UPW đáng tin cậy.

3. Các tính năng nổi bật khác của PMS Ultra DI®20 Plus

– Hệ thống cảm biến và quang học laser tiên tiến cho phép phát hiện các hạt có kích thước nhỏ chỉ 20 nm (9 nm Au)

– Thiết bị có khả năng ổn định dữ liệu và phù hợp cho các phép đo cần sự ổn định nhiệt của các hạt tiểu phân trong môi trường hoạt động từ 18-29°C

– So sánh hiệu suất hệ thống UPW trên nhiều fabs trong mọi điều kiện môi trường ở bất kỳ đâu trên thế giới

– Có thể hoán đổi nhóm mà không bị gián đoạn hoặc gặp vấn đề về dữ liệu

– Hai chế độ đếm:

1) Độ phân giải cao – cho môi trường tinh khiết

2) Nồng độ cao – cho các thử nghiệm khả năng lọc và môi trường có độ tinh khiết thấp hơn

– Kết nối trực tiếp với hệ thống PLC và SCADA với 4-20 mA và sử dụng mạng hiện có với giao thức Ethernet

– Hiển thị dữ liệu cục bộ của bộ đếm hạt

– Sử dụng mạng hiện có với giao thức ethernet

– Kết nối trực tiếp với hệ thống PLC và SCADA với 4-20mA

– Tương thích với nước ozon hóa

– Vỏ thép không gỉ và bộ lọc HEPA kép để sử dụng trong môi trường sạch

4. Ưu điểm của thiết bị đếm hạt tiểu phân PMS Ultra DI®20 Plus

– Thiết kế mới giúp loại bỏ chi phí mua bổ sung phụ kiện và chi phí bảo trì cho vỏ bọc môi trường

– Thực hiện các phép đo hạt theo thời gian thực giúp phản ứng tức thì với các rủi ro nhiễm bẩn trong hệ thống UWP

– Nhanh chóng có được dữ liệu thống kê đáng tin cậy để phát hiện các hạt lơ lửng trong hệ thống UWP và kịp thời khắc phục sự cố

– Làm sạch mẫu nhanh chóng và rút ngắn thời gian di chuyển từ điểm mẫu này sang điểm mẫu khác

– Phân tích dữ liệu nhanh chóng do thời gian lấy mẫu ngắn hơn

– Phần mềm FacilityNet cung cấp khả năng kiểm soát hiệu quả các quy trình phức tạp

– Đặt các giới hạn giúp kiểm soát quá trình đo kiểm chặt chẽ hơn

5. Ứng dụng

– Cung cấp giải pháp định lượng nồng độ hạt trong hệ thống nước siêu tinh khiết (UPW) cực kỳ hiện đại
– Kiểm tra – đánh giá các phép đo hiệu quả lọc
– Phân tích xu hướng ở nồng độ hạt thấp hơn
– Phát hiện sự phát triển của vi khuẩn trong hệ thống UPW
– Theo dõi nồng độ hạt theo giai đoạn và báo động
– Giám sát hệ thống hạt liên tục
– Kiểm soát quá trình sản xuất

6. Thông số kỹ thuật PMS Ultra DI®20 Plus

Channels 4
Channel sizes 20, 50, 70, 100 nm
Flow rate (ml/min) 75 ml/min ± 10%
Counting Efficiency 100% of sampling volume
Sample temperature 59 – 122 °F (15 – 50 °C)1
Maximum pressure 100 psi
Zero count ≤ 50 counts/L 2
Exterior surface 316L Stainless steel
Wetted surface materials Teflon®, Kel-F®, fused silica, Viton®, 96% Alumina Ceramic, and Simriz® 485
Dimensions (d, w, h) 20.0 x 16.8 x 14.5 in (50.8 x 42.7 x 36.8 cm)
Weight 71 lb (32.2 kg)
Communications Ethernet 4-20 mA (5 outputs: 4 particle channels, 1 instrument status) RS-232 (set up and diagnostics only, no data)
Status indicator Laser, power, and activity: one (1) tri-color LED
Calibration Materials used are traceable to National Institute of Standards and Technology (NIST)
Electrical Rating 100 – 240V, 50 – 60 Hz, 5.0 A Fuses 250 V, 5 x 20 mm, 5.0 A
Fuses 250 V, 5 x 20 mm, 5.0 A
Voltage fluctuation AC input voltage fluctuation shall not exceed ± 10%
Laser classification Class I complies with US21 CFR 1040.10 and EN60825-1. Internally an enclosed Class IV laser is used per EN60825-1. Operates with enclosure dorr open or closed
Environment Temperature: 64.4 – 84 °F (18 – 29 °C) ± 1 °C /hour 3

Humidity, Non-condensing

Maximum altitude: 6,562 ft (2,000 m)

Indoor use only

Pollution degree 2

Over-voltage Category II

Ordinary protection (Not protected against harmful ingress of moisture)

Class I environment (Electrical Earth ground from the mains power source to the product input is required for safety)

Storage and transport environment -40 – 158 °F (-40 – 70°C)

5 – 90 % Humidity



Tìm hiểu thêm những dòng máy đếm hạt tiểu phân khác tại đây.
