Phần lớn nỗ lực kiểm soát nhiễm bẩn trong nhà máy tập trung vào không khí. Cụ thể là cấp sạch, màng lọc HEPA, và quy trình mặc đồ. Tuy nhiên, có một nhóm công đoạn mà không khí sạch ít có tác dụng — đó là quy trình ướt bán dẫn. Tại đây, tấm wafer được xử lý trực tiếp bằng chất lỏng. Do đó, mọi tạp chất trong chất lỏng đều bám thẳng vào bề mặt. Bài viết này giải thích cơ chế sinh hạt của ba họ quy trình ướt bán dẫn. Đồng thời, chúng ta sẽ tìm hiểu lý do cần kiểm soát lượng hạt trong dung dịch CMP, tầm quan trọng của việc đếm hạt trong hoá chất, và vai trò của nước siêu tinh khiết UPW trong sản xuất.
Nội dung chính
- Hạt trong lỏng khác hạt trong khí ở chỗ nào
- CMP: Quy trình chủ động đưa hạt vào
- Ăn mòn ướt: Hoá chất tấn công đường ống
- Làm sạch: Vai trò của nước siêu tinh khiết UPW
- Bốn nguồn hạt từ hệ phân phối
- Vì sao ngưỡng đo lùi về nanomet
- Đặt điểm đo ở đâu cho quy trình ướt bán dẫn
- Chọn thiết bị đếm hạt trong hoá chất
- Tiêu chuẩn kiểm soát hạt trong dung dịch CMP và UPW
- Câu hỏi thường gặp
Hạt trong lỏng và khí trong quy trình ướt bán dẫn có gì khác biệt?
Có ba khác biệt chính khiến việc kiểm soát hạt trong quy trình ướt bán dẫn khó khăn hơn. Mặc dù, nguyên lý đo đạc cơ bản khá giống nhau.
Không có tầng lọc cuối cùng. Trong phòng sạch, luôn có màng lọc trước khi không khí chạm vào bề mặt. Ngược lại, trong quy trình ướt bán dẫn, chất lỏng đi thẳng tới wafer. Mọi tạp chất lọt qua bộ lọc sẽ dễ dàng bám lại.
Lực bám chặt hơn. Hạt từ không khí dễ bị thổi bay. Tuy nhiên, hạt trong dung dịch CMP hoặc nước siêu tinh khiết UPW lại bám chặt qua tương tác bề mặt. Lực bám này còn tăng lên khi wafer khô. Đây là lý do bước làm sạch sau đánh bóng rất quan trọng.
Chất lỏng là môi trường và cũng là nguồn. Không khí sạch không tự sinh hạt. Trái lại, hoá chất lại sinh hạt qua kết tủa hoặc ăn mòn ống dẫn. Đặc biệt, bản chất của dung dịch mài đã chứa sẵn hạt.
Để hiểu bối cảnh tổng thể về mức độ nhạy cảm, bạn có thể xem thêm bài quy trình sản xuất chip: công đoạn nào nhạy hạt nhất. Bài viết này sẽ chỉ đi sâu vào riêng nhóm công đoạn ướt.

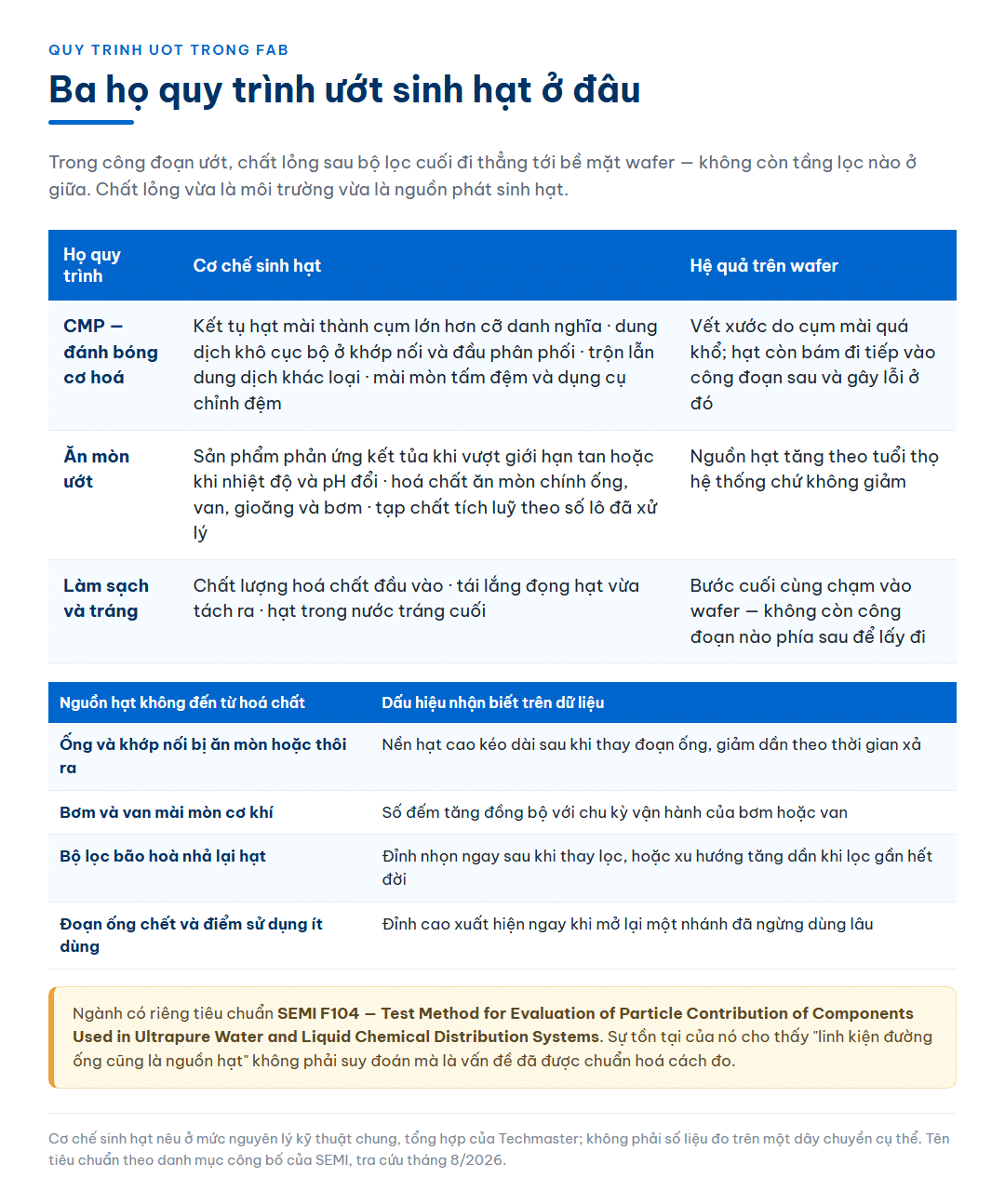

CMP: Tại sao hạt trong dung dịch CMP lại quan trọng?
Đánh bóng cơ hoá (CMP) làm phẳng wafer bằng tác động hoá học và cơ học. Điểm đặc biệt của quy trình ướt bán dẫn này là hạt không phải tạp chất. Ngược lại, hạt trong dung dịch CMP chính là thành phần mài mòn cốt lõi. Chúng ở kích cỡ nanomet với nồng độ cao có chủ đích.
Do đó, vấn đề không phải là “có hạt hay không”. Quan trọng là “hạt trong dung dịch CMP có đúng phân bố kích cỡ không”. Có bốn cơ chế làm thay đổi phân bố này:
| Cơ chế | Hiện tượng xảy ra | Hệ quả trên wafer |
|---|---|---|
| Kết tụ | Các hạt trong dung dịch CMP dính lại thành cụm lớn hơn mức cho phép. Nguyên nhân do mất ổn định keo hoặc khuấy trộn kém. | Cụm hạt hoạt động như hạt mài quá khổ, gây vết xước bề mặt. |
| Khô cục bộ | Dung dịch khô lại ở khớp nối, ở đoạn ống ít lưu thông hoặc ở đầu phân phối. | Mảng khô bong ra thành hạt lớn khi máy hoạt động lại. |
| Trộn lẫn dung dịch khác loại | Hai công thức gặp nhau trong đường ống dùng chung, gây phản ứng. | Nhiễm bẩn chéo, làm sai lệch phân bố hạt trong dung dịch CMP. |
| Mài mòn vật tư | Tấm đệm bị mài mòn theo thời gian; vụn vật liệu đi vào dòng chất lỏng. | Thêm hạt tạp chất không có trong thiết kế ban đầu. |
Sau bước đánh bóng, luôn phải làm sạch để loại bỏ hạt trong dung dịch CMP còn sót lại. Nếu làm sạch kém, hạt sẽ đi tiếp vào các quy trình ướt bán dẫn sau và gây lỗi. Do đó, việc truy nguyên lỗi hạt thường rất phức tạp.
Ăn mòn ướt: Hoá chất tấn công cả đường ống dẫn
Ăn mòn ướt dùng axit hoặc kiềm để lấy đi vật liệu theo hình mẫu. Bản chất của quy trình ướt bán dẫn này là hoà tan vật chất. Vì vậy, nó sinh hạt theo những cách rất khác.
Kết tủa sản phẩm phản ứng. Vật liệu bị hoà tan không biến mất. Nó tồn tại dưới dạng ion. Khi nồng độ vượt quá giới hạn, phần vật chất đó kết tủa thành hạt rắn. Việc đếm hạt trong hoá chất lúc này giúp phát hiện cặn sớm.
Ăn mòn hệ thống dẫn. Dung dịch chứa axit (như HF) sẽ tấn công đường ống và van. Vật liệu bị ăn mòn trở thành nguồn sinh hạt liên tục. Việc đếm hạt trong hoá chất là bắt buộc ở đây. Đây cũng là lý do thiết bị đo cần vỏ chịu hoá chất. Ví dụ, dòng cảm biến in-situ HSLIS M65e (0,065–0,2 µm) được dùng tốt cho chất lỏng ăn mòn như axit HF.
Kiểm soát tuổi thọ bể. Khi dùng lại dung dịch, nồng độ tạp chất sẽ tăng dần. Việc thay bể hoá chất nên dựa trên dữ liệu thực tế thay vì ước lượng thời gian. Ứng dụng quan trọng nhất của việc đếm hạt trong hoá chất chính là giúp tối ưu thời điểm thay bể này.

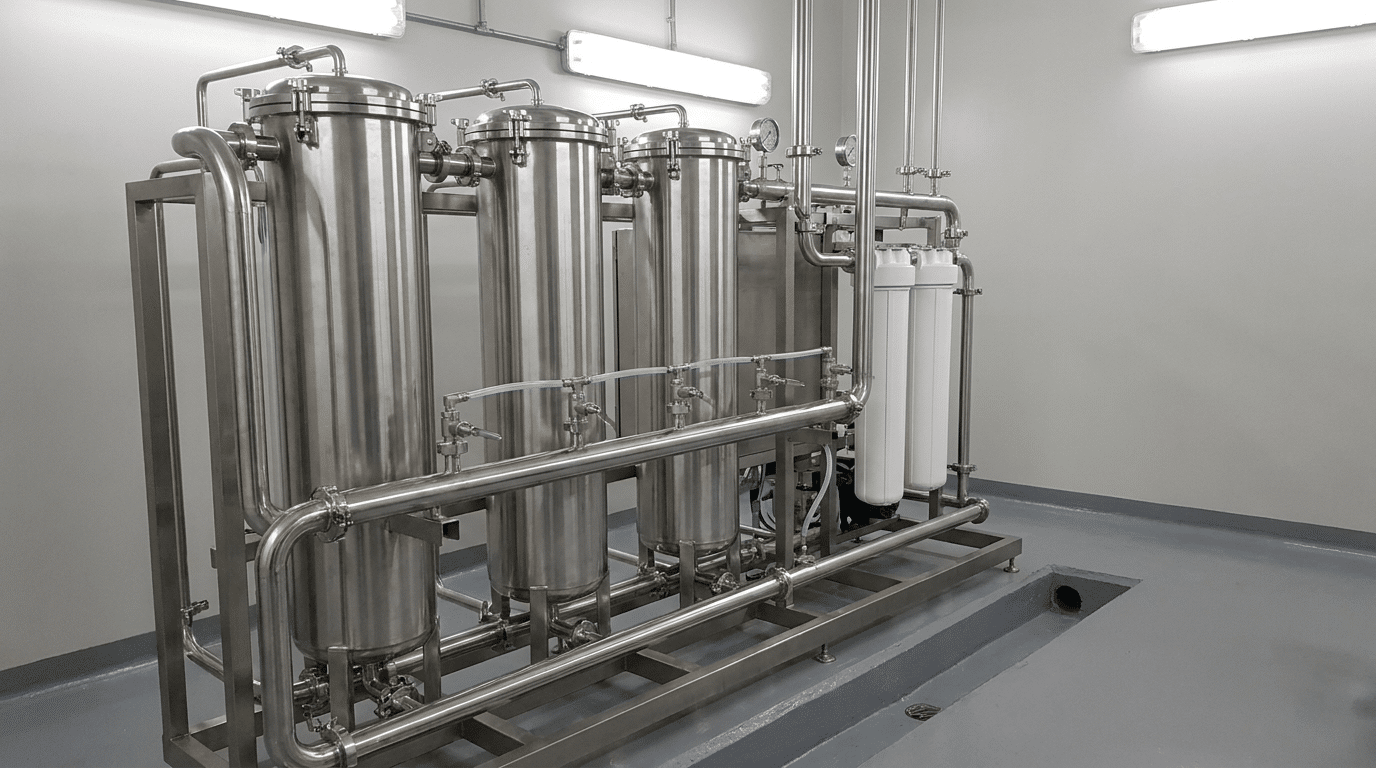

Làm sạch: Nơi hạt quay lại và vai trò của nước siêu tinh khiết UPW
Làm sạch ướt dùng dung dịch pha từ hoá chất và nước siêu tinh khiết UPW. Bộ dung dịch chuẩn thường gồm hai loại chính. Loại thứ nhất pha từ ammonium hydroxide, hydrogen peroxide và nước siêu tinh khiết UPW. Loại thứ hai pha từ axit clohydric, hydrogen peroxide và nước siêu tinh khiết UPW. Đây là phương pháp RCA kinh điển.
Nghịch lý ở đây là việc làm sạch đôi khi lại làm tăng hạt qua ba đường:
- Chất lượng hoá chất. Lô hoá chất chứa nhiều hạt sẽ lây nhiễm lên toàn bộ wafer trong bể. Do vậy, đếm hạt trong hoá chất đầu vào là rất cần thiết.
- Tái lắng đọng. Hạt vừa tách ra vẫn lơ lửng. Nếu điều kiện không phù hợp, chúng có thể bám ngược lại lên wafer.
- Bước tráng cuối. Nước siêu tinh khiết UPW là chất lỏng cuối cùng tiếp xúc với wafer. Mọi tạp chất trong nước siêu tinh khiết UPW đều sẽ ở lại trên bề mặt sản phẩm.
Do yếu tố cuối cùng, chất lượng nước siêu tinh khiết UPW luôn được giám sát khắt khe nhất. Bạn có thể tìm hiểu thêm ở bài đếm hạt trong nước siêu tinh khiết UPW.
Bốn nguồn hạt không đến từ hoá chất
Nhiều người lầm tưởng mọi tạp chất trong quy trình ướt bán dẫn đều do hoá chất kém. Thực tế, một lượng lớn hạt sinh ra từ chính hệ phân phối. Việc đếm hạt trong hoá chất định kỳ giúp phát hiện các vấn đề này:
| Nguồn | Cơ chế sinh hạt | Dấu hiệu qua đếm hạt trong hoá chất |
|---|---|---|
| Ống và khớp nối | Vật liệu bị mòn; hoặc khớp nối mới chưa xả sạch. | Mật độ hạt cao liên tục sau khi thay ống, giảm dần qua các lần xả. |
| Bơm và van | Mài mòn cơ khí; sinh hạt theo nhịp đóng/mở. | Số lượng hạt tăng đồng bộ với chu kỳ hoạt động của bơm. |
| Bộ lọc | Lọc bão hoà có thể nhả lại cặn; lọc mới cần xả. | Xuất hiện đỉnh nhọn ngay sau thay lọc, hoặc tăng dần khi lọc hết tuổi thọ. |
| Đoạn ống chết | Nước đọng tạo cặn bẩn; bung ra khi dòng chảy hoạt động lại. | Đỉnh ô nhiễm cao vọt khi vừa mở lại nhánh ống ngưng dùng lâu. |
Ngành bán dẫn đã có tiêu chuẩn SEMI F104 để giải quyết riêng vấn đề này. Tiêu chuẩn này đánh giá mức độ sinh hạt của các linh kiện dẫn nước siêu tinh khiết UPW và hoá chất lỏng. Điều đó cho thấy linh kiện cũng là nguồn nhiễm bẩn đáng kể trong quy trình ướt bán dẫn.
Vì sao ngưỡng đo lùi về vài chục nanomet?
Nguyên tắc kinh điển: hạt bắt đầu gây hại khi kích thước của nó đạt một tỷ lệ nhất định so với mạch điện. Khi mạch thu nhỏ, ngưỡng giới hạn đó cũng nhỏ theo. Thiết bị đo phải luôn nhạy bén hơn mức giới hạn này. Mối liên hệ này được phân tích kỹ trong bài killer defect và yield: kích thước hạt theo node công nghệ.
Hệ quả là các thiết bị đo quy trình ướt bán dẫn chạy đua về độ nhạy. Dưới đây là các cấu hình hiện hành:
| Thiết bị | Ngưỡng đo | Loại chất lỏng áp dụng | Kiểu đo |
|---|---|---|---|
| Ultra DI 20 | 20 – 100 nm | Nước siêu tinh khiết UPW | Trên đường ống |

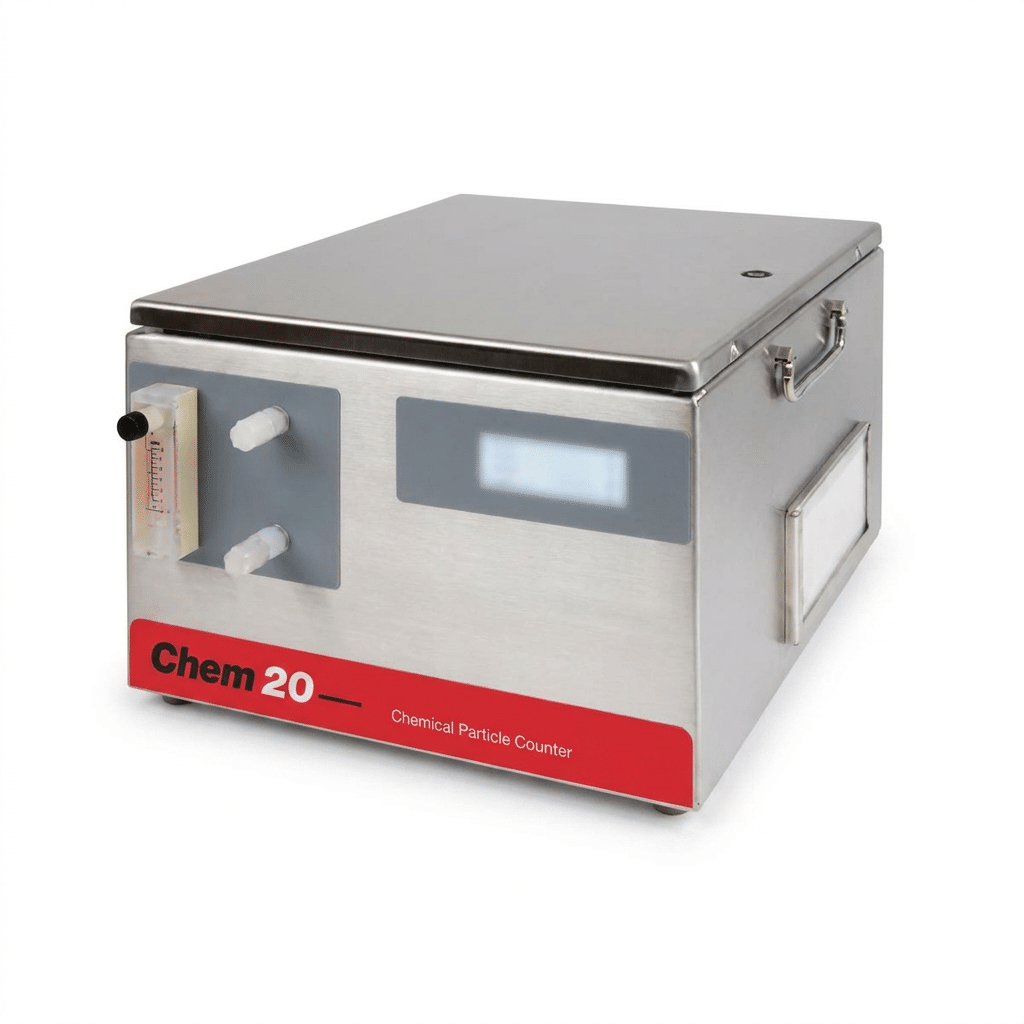

| Chem 20 | ≥20 nm | Hoá chất quy trình ướt bán dẫn (etch, hạt trong dung dịch CMP) | Trên đường ống |
| HSLIS M50e | 0,05 – 0,2 µm | Nước khử ion và nước siêu tinh khiết UPW | In-situ (tại chỗ) |
| HSLIS M65e | 0,065 – 0,2 µm | Chất lỏng ăn mòn (có axit HF) | In-situ (tại chỗ) |
| HSLIS M100e | 0,1 – 1,0 µm | Hoá chất ăn mòn mạnh | In-situ (tại chỗ) |
Cần lưu ý hai điểm. Thứ nhất, ngưỡng nhỏ nhất phụ thuộc vào loại mẫu. Không máy nào vừa nhạy nhất vừa chịu được mọi hoá chất. Thứ hai, lưu lượng đếm hạt trong hoá chất nhỏ hơn nhiều so với đo khí (chỉ vài chục ml/phút). Vấn đề này được bàn luận chi tiết ở bài lưu lượng quyết định độ chính xác khi đếm hạt trong dung dịch.
Techmaster tư vấn chọn máy đếm hạt trong hoá chất, hạt trong dung dịch CMP và nước siêu tinh khiết UPW phù hợp. Liên hệ tại techmaster.com.vn.

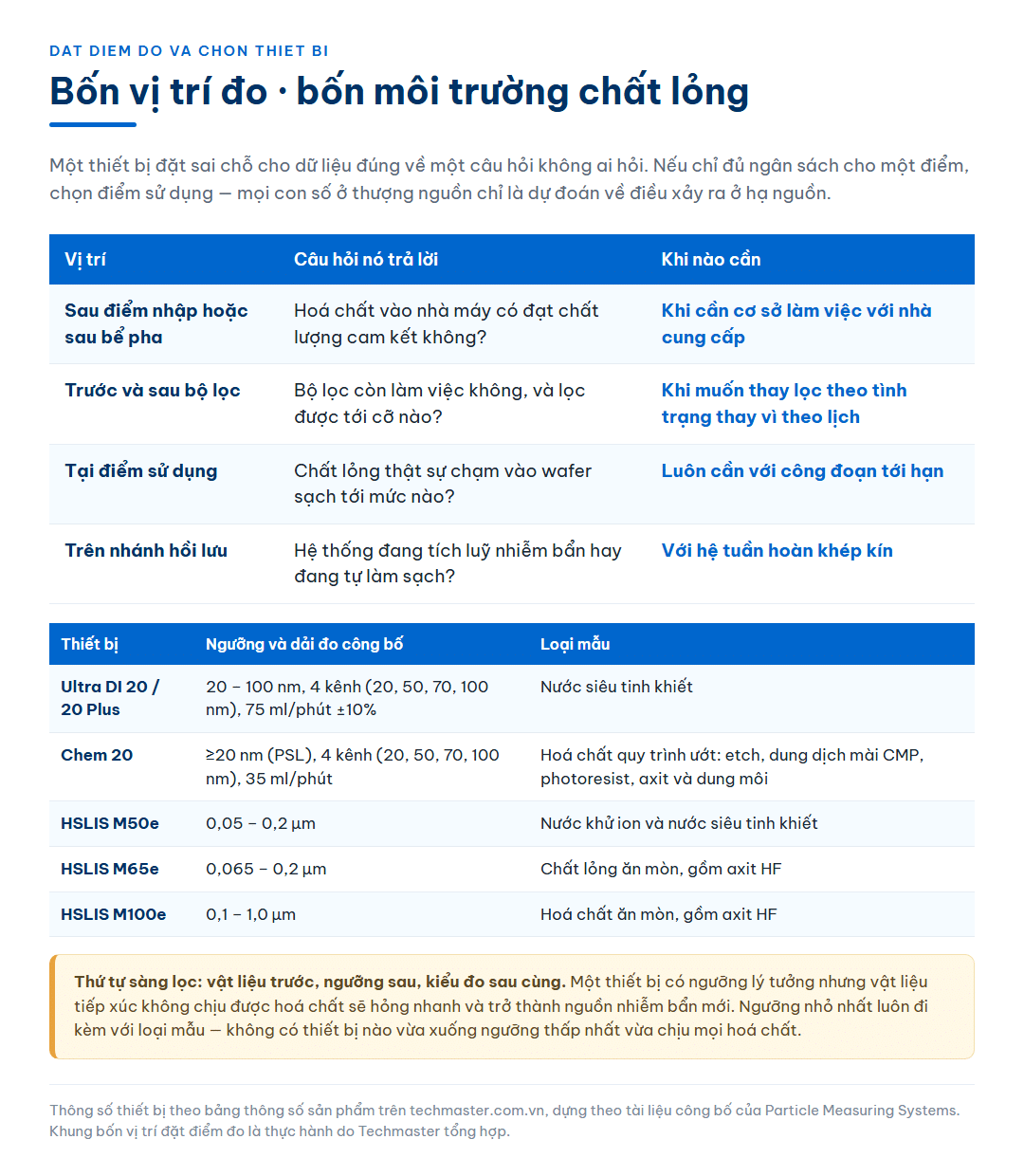

Đặt điểm đo ở đâu trong quy trình ướt bán dẫn?
Thiết bị đo đặt sai chỗ sẽ cung cấp dữ liệu vô nghĩa. Bốn vị trí dưới đây trả lời bốn câu hỏi khác nhau. Nhà máy quy trình ướt bán dẫn thường cần ít nhất hai điểm:
| Vị trí | Câu hỏi cần giải quyết | Khi nào cần lắp |
|---|---|---|
| Sau điểm nhập / bể pha | Hoá chất mua vào có đạt chuẩn không? | Khi cần kiểm tra nhà cung cấp hoặc nghi ngờ chất lượng. |
| Trước và sau bộ lọc | Lọc còn tốt không, và lọc được tới mức nào? | Khi muốn tối ưu chu kỳ thay màng lọc hoá chất. |
| Tại điểm sử dụng | Nước siêu tinh khiết UPW chạm vào wafer sạch đến đâu? | Luôn cần cho công đoạn nhạy cảm nhất. |
| Trên nhánh hồi lưu | Hệ thống đang tích tụ bẩn hay đang sạch lên? | Dùng cho hệ tuần hoàn khép kín để xem xu hướng. |
Nguyên tắc tối ưu: Nếu chỉ có một máy, hãy đặt ở điểm sử dụng. Các số đo thượng nguồn chỉ là dự đoán. Dữ liệu ngay tại wafer mới là bằng chứng xác thực. Nếu có hai máy, hãy đặt thêm sau bộ lọc cuối để phân biệt lỗi do hệ thống hay do hoá chất.
Chọn thiết bị theo môi trường chất lỏng
Thứ tự ưu tiên khi chọn máy là: Vật liệu -> Ngưỡng đo -> Kiểu đo. Nếu vỏ máy không chịu được hoá chất, nó sẽ hỏng nhanh và tự trở thành nguồn ô nhiễm cho quy trình ướt bán dẫn.
| Môi trường lỏng | Máy đếm hạt tiêu biểu | Lưu ý trước khi chọn |
|---|---|---|
| Nước siêu tinh khiết UPW | Ultra DI 20; HSLIS M50e | Đảm bảo áp suất và nhiệt độ phù hợp thông số máy. |
| Hoá chất quy trình ướt bán dẫn chung | Chem 20 (20nm); UltraChem 40 | Xác nhận máy chịu được các dung môi dùng khi bảo trì. |
| Chất lỏng ăn mòn (có HF) | HSLIS M65e, HSLIS M100e | Lên phương án cô lập máy khi cần xả rửa đường ống. |
| Hoá chất nóng cần lấy mẫu riêng | Bộ lấy mẫu CLS 700T | Chú ý an toàn về nhiệt độ mẫu tại điểm lấy. |
Riêng với việc đếm hạt trong dung dịch CMP, cần lưu ý đặc biệt. Nồng độ hạt trong dung dịch mài gốc vượt xa giới hạn của máy tán xạ ánh sáng. Việc đo dung dịch CMP nguyên chất là rất khó. Thực tế, mục tiêu là đo phần các cụm hạt lớn, gây xước. Cần tham khảo nhà sản xuất để chọn cấu hình phù hợp với từng công thức.
Tiêu chuẩn đo hạt trong quy trình ướt bán dẫn
Kiểm soát phòng sạch thường dựa vào ISO 14644. Tuy nhiên, quy trình ướt bán dẫn lại phụ thuộc chủ yếu vào tiêu chuẩn SEMI. Bốn tiêu chuẩn sau thường được dùng khi đánh giá lượng hạt trong dung dịch CMP, hóa chất và nước siêu tinh khiết UPW:
| Số hiệu | Tên tiêu chuẩn (Tham khảo) | Ứng dụng |
|---|---|---|
| SEMI F63 | Guide for Ultrapure Water Used in Semiconductor Processing | Thiết lập tiêu chuẩn cho nước siêu tinh khiết UPW. |
| SEMI F104 | Test Method for Evaluation of Particle Contribution… | Đánh giá linh kiện hệ thống sinh bao nhiêu hạt. |
| SEMI C77 | Test Method for Determining the Counting Efficiency… | Xác định hiệu suất đếm hạt trong khoảng 30–100 nm. |
| SEMI C79 | Guide to Evaluate the Efficacy of Sub-15 nm Filters… | Đánh giá hiệu quả màng lọc <15nm cho nước siêu tinh khiết UPW. |
Một điểm đáng chú ý là sự xuất hiện của tiêu chuẩn riêng cho hiệu suất đếm 30–100 nm. Điều này chứng tỏ vùng hạt nhỏ này rất phức tạp. Phương pháp đo đạc cũng cần chuẩn hóa. Khi so sánh số lượng hạt trong dung dịch CMP hoặc nước siêu tinh khiết UPW giữa hai nhà máy, phương pháp đo là yếu tố then chốt.
Ba sai lầm khi đếm hạt trong hoá chất
Lấy mẫu thủ công. Ở mức vài nanomet, thao tác lấy mẫu có thể làm bẩn mẫu nhiều hơn cả lượng hạt cần đo. Đây là lý do tại sao quy trình ướt bán dẫn chuộng việc đo trực tiếp trên ống. Cơ chế này được giải thích trong bài nhiễm bẩn nền khi lấy mẫu tiểu phân.
So sánh thiết bị khác ngưỡng. Số lượng hạt ở mức 20nm và 100nm trong nước siêu tinh khiết UPW là hai đại lượng độc lập. Tỷ lệ giữa chúng luôn thay đổi. Gộp chung chúng vào một biểu đồ xu hướng sẽ gây hiểu lầm nghiêm trọng.
Bỏ qua bối cảnh vận hành. Một mức tăng vọt số hạt trong hoá chất chỉ có ý nghĩa khi kết hợp với lịch sử vận hành. Ví dụ, vừa thay màng lọc hoặc vừa mở lại van. Nhật ký hệ thống chính là chìa khóa giải mã số liệu đo.
Nguồn và giới hạn thông tin
Nguồn thông số thiết bị: Các dữ liệu của dòng máy Ultra DI, Chem 20, HSLIS và CLS 700T lấy từ website Techmaster, dựa trên công bố của Particle Measuring Systems.
Nguồn tiêu chuẩn: Tên tiêu chuẩn SEMI được cập nhật tháng 8/2026. Bài viết không trích xuất nội dung sâu bên trong do các giới hạn này thay đổi tùy nhà máy và loại quy trình ướt bán dẫn. Thành phần hóa chất phương pháp RCA cũng dựa trên tài liệu chung của ngành.
Giới hạn của bài: Phân tích về 4 cơ chế lỗi hạt trong dung dịch CMP, vị trí đo đạc và các sai lầm là tổng hợp nguyên lý kỹ thuật từ Techmaster. Bài không nêu tỷ lệ yield cụ thể và không công bố giá thiết bị đếm hạt trong hoá chất.
Câu hỏi thường gặp về quy trình ướt bán dẫn
Vì sao phải đo hạt trong hoá chất khi đã có chứng chỉ chất lượng?
Chứng chỉ chỉ đúng tại thời điểm lấy mẫu của nhà cung cấp. Trong khi đó, hệ thống đường ống và bể pha của quy trình ướt bán dẫn tự sinh ra rất nhiều hạt. Việc đo tại điểm sử dụng mang lại dữ liệu thực tế hơn chứng chỉ rất nhiều.
Kiểm soát hạt trong dung dịch CMP có khả thi không?
Có, nhưng rất phức tạp. Nồng độ hạt trong dung dịch CMP rất cao. Do vậy, không nên đếm toàn bộ hạt mà chỉ nên tập trung đo các cụm kết tụ lớn (thứ gây xước wafer). Cần chọn đúng loại máy phù hợp công thức mài.
Nên đo trực tiếp trên ống hay lấy mẫu về phòng Lab?
Trong quy trình ướt bán dẫn, đo trên đường ống là ưu tiên số một. Việc lấy mẫu thủ công nước siêu tinh khiết UPW hoặc hóa chất dễ gây nhiễm bẩn chéo. Lấy mẫu Lab chỉ phù hợp khi cần phân tích thành phần hóa học của hạt.
Bao lâu thì nên thay màng lọc nước siêu tinh khiết UPW?
Không có chu kỳ cứng nhắc. Tốt nhất là lắp máy đếm hạt trước và sau màng lọc. Khi hiệu quả lọc giảm (số hạt đầu ra tăng), đó là lúc cần thay màng lọc nước siêu tinh khiết UPW.
Hạt trong chất lỏng và khí có nên gom chung dữ liệu không?
Về mặt theo dõi xu hướng thì nên gom chung. Ví dụ, một hoạt động sửa chữa làm bẩn cả khí lẫn hóa chất. Tuy nhiên, khi phân tích, cần đánh giá độc lập vì bản chất hạt trong khí và hạt trong quy trình ướt bán dẫn khác nhau.
