Vì sao lưu lượng quyết định con số đếm hạt trong nước siêu tinh khiết

Máy đếm hạt trong dung dịch không báo cáo số hạt. Nó báo cáo nồng độ — số hạt trên một đơn vị thể tích. Mà thể tích không phải thứ máy đo được: nó được suy ra từ lưu lượng nhân với thời gian. Nghĩa là toàn bộ độ chính xác đếm hạt trong dung dịch phụ thuộc vào một giả định — rằng lưu lượng đúng bằng giá trị thiết kế. Khi giả định đó sai, phần quang học (dù là trên dòng máy đếm hạt PMS Ultra DI 20 hay cảm biến in-situ PMS HSLIS) vẫn hoạt động hoàn hảo nhưng số liệu cuối cùng vẫn sai.

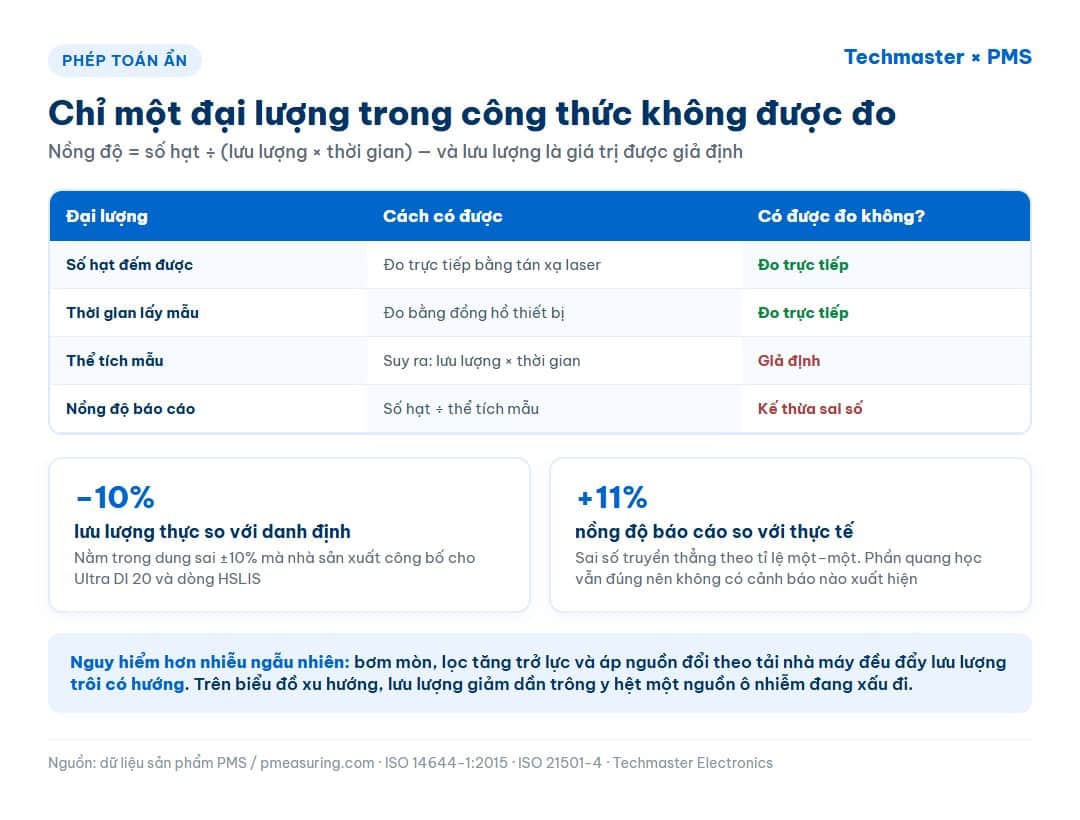

Phép toán đằng sau mỗi số đọc

Công thức mà mọi máy đếm hạt dung dịch dùng để tạo ra con số hiển thị rất đơn giản:

Chỉ có một đại lượng trong bảng trên không được đo mà được giả định. Và vì nồng độ tỉ lệ nghịch với thể tích, sai số lưu lượng truyền thẳng sang kết quả theo tỉ lệ một–một: lưu lượng thực thấp hơn danh định 10% thì thể tích thực thấp hơn 10%, và nồng độ báo cáo cao hơn thực tế khoảng 11%. Không có bước xử lý tín hiệu nào phát hiện được sai lệch này, vì với thiết bị mọi thứ vẫn bình thường.

Dung sai ±10% nghĩa là gì trên biểu đồ xu hướng

Hãy lấy các con số thật từ thông số kỹ thuật của những máy đếm hạt dung dịch phổ biến nhất trong nhà máy bán dẫn (chẳng hạn như máy đếm hạt PMS Ultra DI 20):

Rủi ro từ sai số lưu lượng ±10%

Trong hệ thống nước siêu tinh khiết (UPW), nồng độ hạt vốn cực thấp nên ngưỡng cảnh báo thường được đặt rất sát mức nền. Mức dung sai ±10% tưởng chừng nhỏ nhưng thực tế đã chiếm phần lớn khoảng cách mong manh giữa trạng thái “bình thường” và “báo động”.

“Ảo ảnh” ô nhiễm do trôi dữ liệu

Đáng lo ngại hơn, sai số lưu lượng ít khi là nhiễu ngẫu nhiên mà thường trôi theo một hướng. Bơm mòn, màng lọc nghẹt, hoặc áp suất nhà máy thay đổi đều khiến lưu lượng giảm từ từ.

Trên biểu đồ, sự sụt giảm này trông y hệt như chất lượng nước đang bị ô nhiễm. Hậu quả là đội kỹ thuật lãng phí thời gian, công sức để thay lọc và xả rửa đường ống nhằm truy vết một lỗi không tồn tại. Cuối cùng, vấn đề không nằm ở nguồn nước, mà là do “chiếc thước đo” đã bị sai lệch.

Cảm biến in-situ: sai số nhân đôi ở chỗ ít ai ngờ

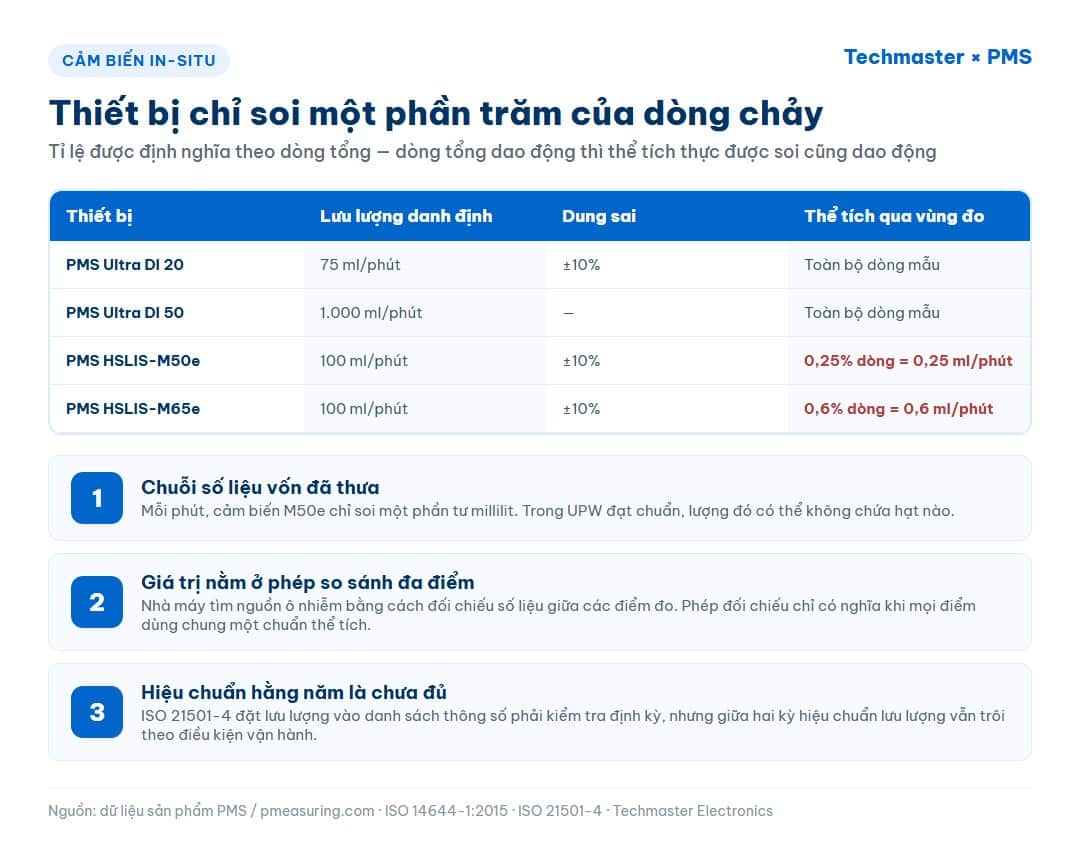

Với cảm biến đo tại chỗ như dòng HSLIS, cơ chế còn tinh vi hơn. Thiết bị không rút toàn bộ dòng qua vùng đo — nó chỉ soi một phần trăm của dòng chảy. PMS HSLIS M50e lấy 0,25% thể tích dòng, tức 0,25 ml/phút khi dòng chạy ở 100 ml/phút. PMS HSLIS-M65e lấy 0,6%, tức 0,6 ml/phút.

Hãy chú ý cách hai con số này được định nghĩa: 0,25% của dòng, chứ không phải một giá trị tuyệt đối độc lập. Nếu dòng tổng thay đổi, thể tích thực sự được soi cũng thay đổi theo — và nó thay đổi trong lúc thiết bị vẫn tính toán dựa trên tỉ lệ danh định. Ổn định lưu lượng dòng chính vì thế không phải là điều kiện phụ trợ cho phép đo in-situ; nó là điều kiện tiên quyết.

Còn một hệ quả nữa của con số 0,25%: mỗi phút, cảm biến chỉ soi một phần tư millilit dung dịch. Trong nước siêu tinh khiết đạt chuẩn, nồng độ hạt rất thấp, nên một phần tư millilit có thể không chứa hạt nào. Chuỗi số liệu vì vậy vốn đã thưa và cần thời gian tích luỹ để có ý nghĩa thống kê — thêm một biến động lưu lượng chồng lên nữa thì việc phân biệt tín hiệu thật với nhiễu trở nên rất khó.

Bộ điều khiển lưu lượng làm gì

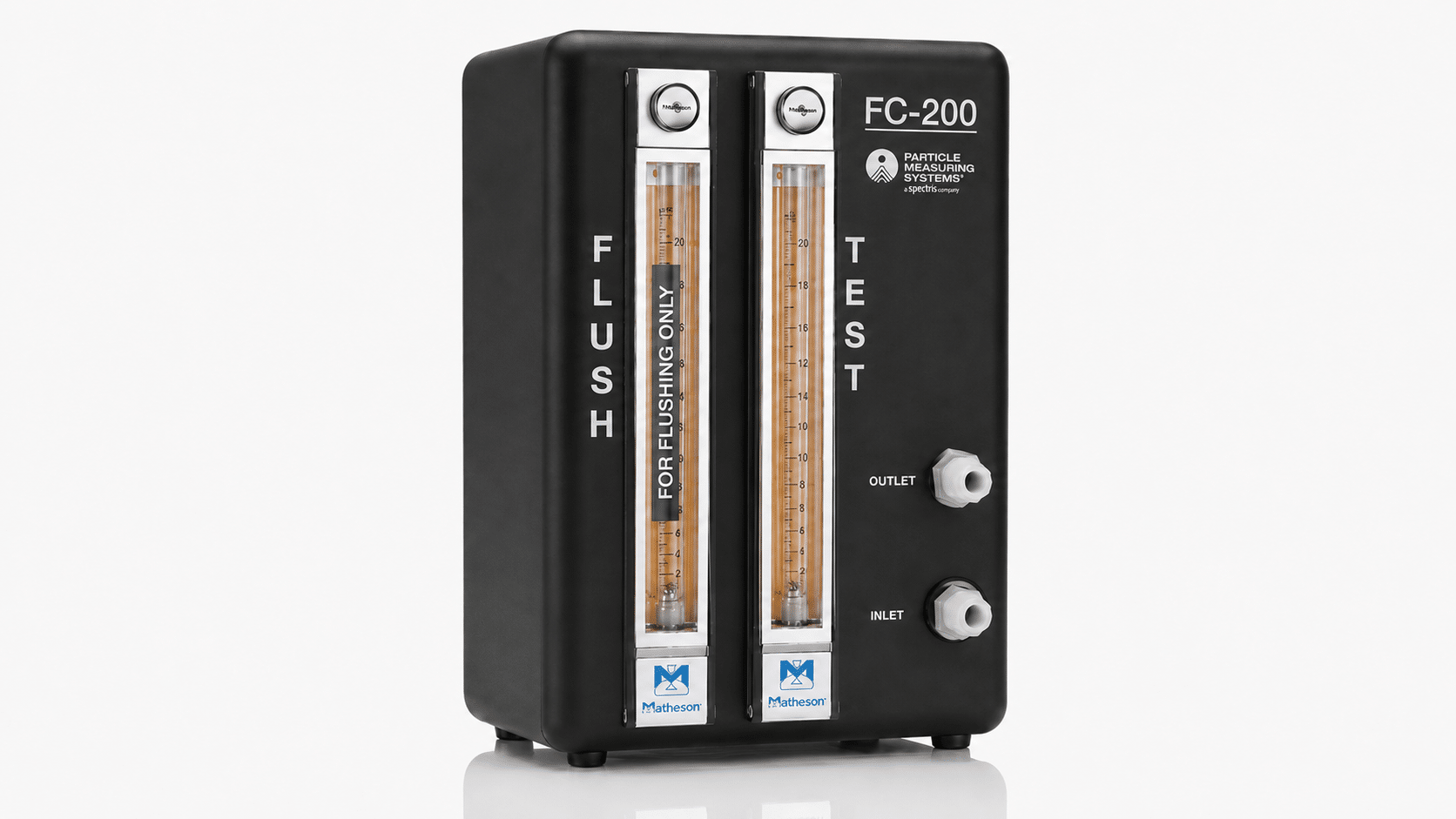

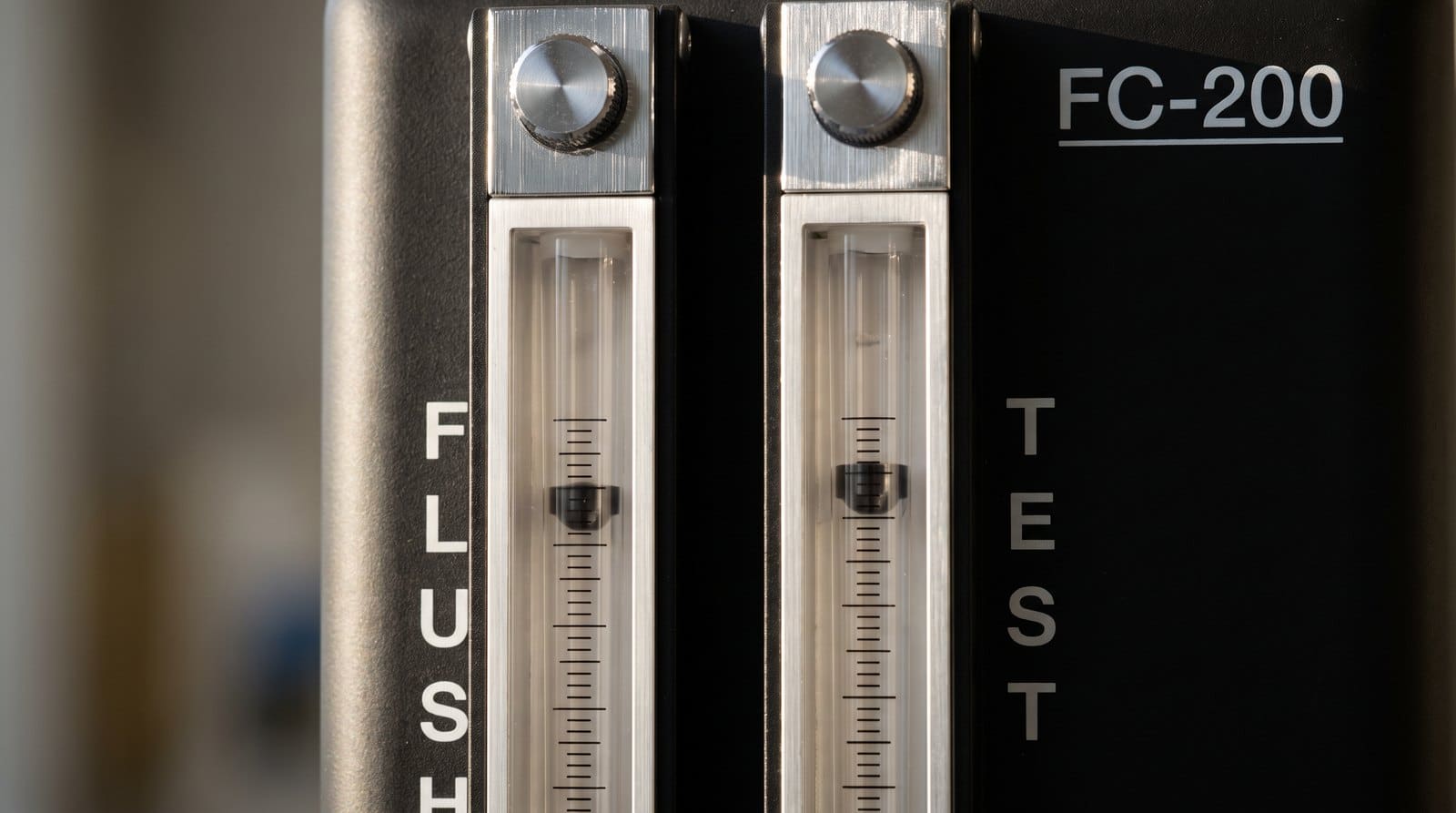

Bộ điều khiển lưu lượng UPW PMS — các model FC-100 và FC-200 — đảm nhiệm đúng một việc: duy trì lưu lượng UPW qua cảm biến ở giá trị thiết kế nhằm bảo vệ độ chính xác đếm hạt trong dung dịch, bất kể áp suất nguồn và trở lực đường ống dao động thế nào.

Sản phẩm tương ứng trong danh mục là Bộ điều khiển lưu lượng nước siêu tinh khiết PMS Flow Control, tương thích với máy đếm hạt PMS Ultra DI 20, Ultra DI 50 và dòng HSLIS, lắp bổ sung được vào hệ đo tiểu phân nước hiện có.

Điểm đáng nhấn mạnh: giá trị lớn nhất của lớp kiểm soát lưu lượng không xuất hiện khi bạn có một máy, mà khi bạn có nhiều điểm đo. Cách một nhà máy phát hiện nguồn ô nhiễm trong vòng tuần hoàn UPW là so sánh số liệu giữa các điểm — sau hệ xử lý, đầu vòng tuần hoàn, các nhánh phân phối, điểm sử dụng tại tool. Phép so sánh đó chỉ có nghĩa nếu mọi điểm dùng chung một chuẩn thể tích. Nếu mỗi điểm trôi lưu lượng theo một kiểu, bạn không so sánh chất lượng nước — bạn đang so sánh các sai số lắp đặt.

Bốn lỗi triển khai thường gặp

• Bổ sung kiểm soát lưu lượng sau khi hệ đã chạy. Toàn bộ dữ liệu lịch sử trước đó nằm trên một chuẩn thể tích khác, nên đường xu hướng bị gãy đúng ngày lắp đặt và không thể so sánh xuyên qua mốc đó. Nên đưa vào từ bản vẽ đầu tiên.
• Dùng chung một đường lưu lượng cho đo và cho xả rửa. Chu trình xả rửa cần lưu lượng lớn; chu trình đo cần lưu lượng đúng thiết kế. Hai chế độ này không nên chia sẻ cùng một cấu hình.
• Đặt điểm đo sau một chỗ giảm áp đột ngột. Khí hoà tan thoát ra thành bọt, mà bọt thì tán xạ ánh sáng và bị đếm như hạt. Đỉnh giả này thường bị quy nhầm cho nguồn ô nhiễm.
• Không ghi lưu lượng vào chuỗi dữ liệu. Nếu chỉ lưu số đếm mà không lưu lưu lượng tại thời điểm đo, sau này không có cách nào tách được biến động thật khỏi trôi lưu lượng khi nhìn lại dữ liệu cũ.

Lưu lượng trong chu kỳ hiệu chuẩn

ISO 21501-4 quy định chu kỳ hiệu chuẩn định kỳ cho máy đếm hạt, trong đó lưu lượng là một trong các thông số bắt buộc kiểm tra và hiệu chỉnh — bên cạnh zero count, kích thước hạt, hiệu suất đếm và độ phân giải. Việc lưu lượng nằm trong danh sách này không phải tình cờ: nó phản ánh đúng vai trò then chốt của lưu lượng đối với độ chính xác đếm hạt trong dung dịch.

Tuy nhiên, hiệu chuẩn hằng năm chỉ xác nhận thiết bị đúng tại thời điểm hiệu chuẩn. Giữa hai kỳ hiệu chuẩn, lưu lượng vẫn trôi theo điều kiện vận hành thực tế. Bộ điều khiển lưu lượng lấp đúng khoảng trống đó: giữ điểm làm việc ổn định trong suốt 12 tháng giữa hai lần hiệu chuẩn, thay vì chỉ đúng vào ngày kỹ thuật viên tới.
