Trong nhà máy bán dẫn, vật liệu được dùng nhiều nhất là nước siêu tinh khiết, hay UPW. Đó không phải khí hiếm hay hóa chất đặc chủng. Mỗi tấm wafer trải qua hàng trăm bước rửa, tráng và làm sạch ướt. Chỉ một hạt vài chục nanomet trong UPW cũng có thể làm hỏng một die. Hạt trong hóa chất quy trình cũng gây lỗi khi bám đúng bề mặt wafer. Vì vậy, máy đếm hạt UPW được dùng để phát hiện hạt trong nước. Thiết bị cũng giúp kiểm soát mức nhiễm bẩn trong dòng UPW. Hoạt động này liên quan trực tiếp đến chỉ số yield. Mục tiêu không chỉ là đáp ứng yêu cầu tuân thủ.
Bài viết này do Techmaster Electronics thực hiện. Techmaster là nhà phân phối Particle Measuring Systems tại Việt Nam. Phạm vi phân phối tập trung vào lĩnh vực điện tử và bán dẫn. Bài viết phân tích ứng dụng đo hạt trong UPW và hóa chất quy trình cho fab. Nội dung được trình bày theo góc nhìn của kỹ sư quy trình và yield. Đồng thời, bài viết cũng hướng đến quản lý cơ điện phòng sạch. Làn sóng đầu tư đóng gói và đế bán dẫn đang tăng tại miền Bắc. Xu hướng này nổi bật tại Bắc Ninh, Thái Nguyên và Bắc Giang. Nhu cầu giám sát nhiễm bẩn ướt vì thế tăng mạnh. Đây là mảnh ghép thường bị bỏ quên bên cạnh giám sát hạt trong không khí.
Vì sao đo hạt trong chất lỏng lại sống còn với fab bán dẫn
Nước siêu tinh khiết được dùng để rửa và loại bỏ hạt bám trên bề mặt sản phẩm trong suốt quy trình chế tạo. Nếu chính dòng nước “làm sạch” lại mang theo hạt, nó biến từ công cụ làm sạch thành nguồn tái nhiễm bẩn. Điều tương tự đúng với các hóa chất quy trình (process chemicals): axit, dung môi, chất tạo màng, và slurry dùng trong đánh bóng cơ-hóa (CMP) — tất cả đều tiếp xúc trực tiếp với wafer.
Tiêu chuẩn ngành cho UPW trong công nghiệp điện tử — ASTM D5127 “Standard Guide for Ultra-Pure Water Used in the Electronics and Semiconductor Industries” — mô tả nhiều cấp chất lượng nước, bao gồm cả nước cho các node bề rộng đường mạch xuống tới 0,032 µm (32 nm), và đưa ra khuyến nghị tại điểm phân phối (point of distribution). Node càng nhỏ, ngưỡng hạt cho phép càng khắt khe — đó là lý do máy đếm hạt lỏng phải “nhìn” được xuống dải nanomet.
UPW: cuộc dịch chuyển từ 50 nm xuống 20 nm

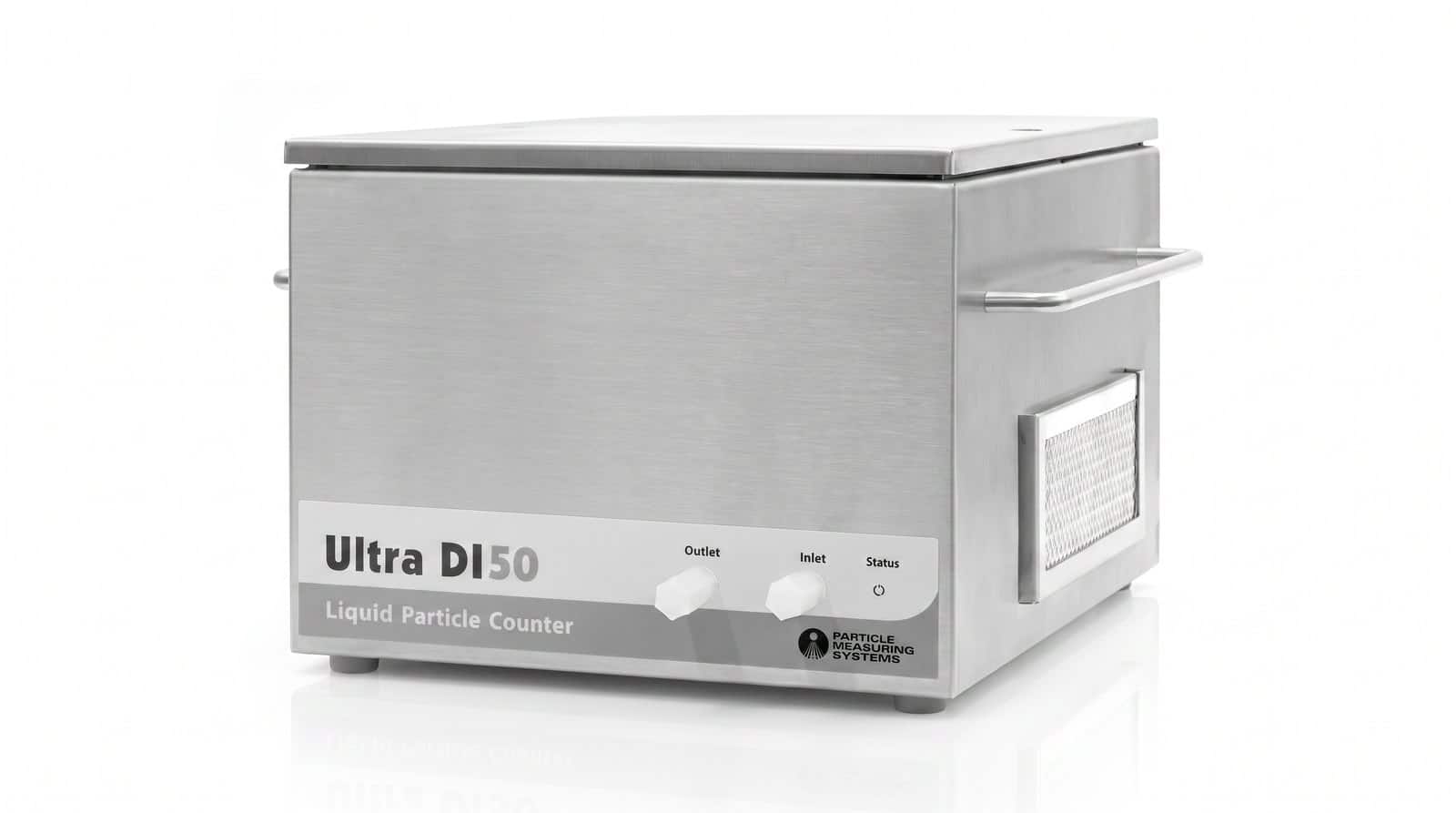

Nhiều năm qua, mốc giám sát hạt phổ biến cho hệ UPW là 50 nm. Nhưng theo tài liệu ứng dụng của PMS, khi màng siêu lọc (ultra-filter) được cải tiến tới khả năng lọc dưới cấp nanomet, các hệ UPW hiện đại thường cho số đếm bằng 0 hoặc gần 0 ở mốc 50 nm. Nghĩa là ở 50 nm, bạn không còn phân biệt được một hệ lọc “tốt” với một hệ lọc “xuất sắc” — dữ liệu bão hòa về 0.

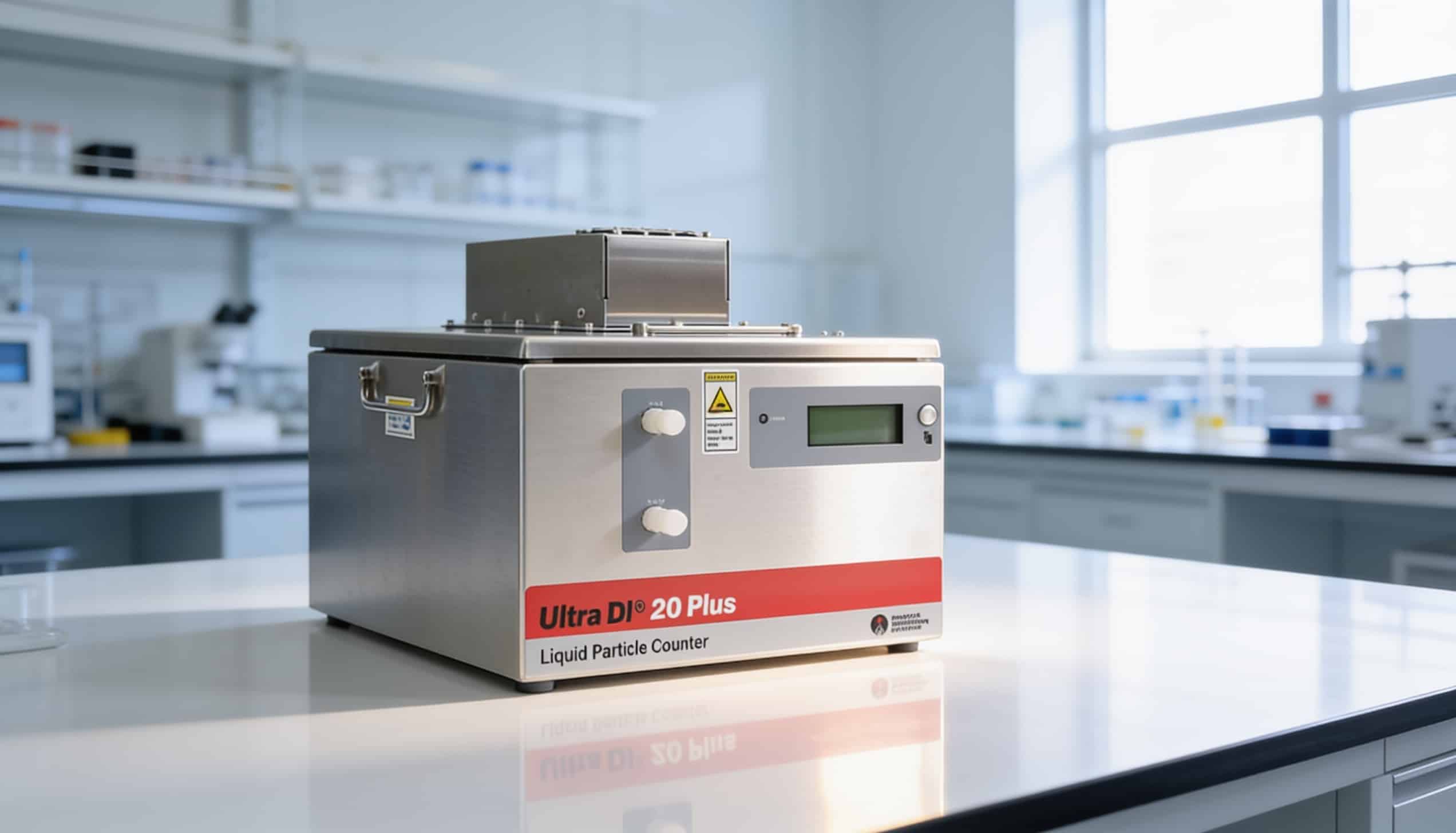

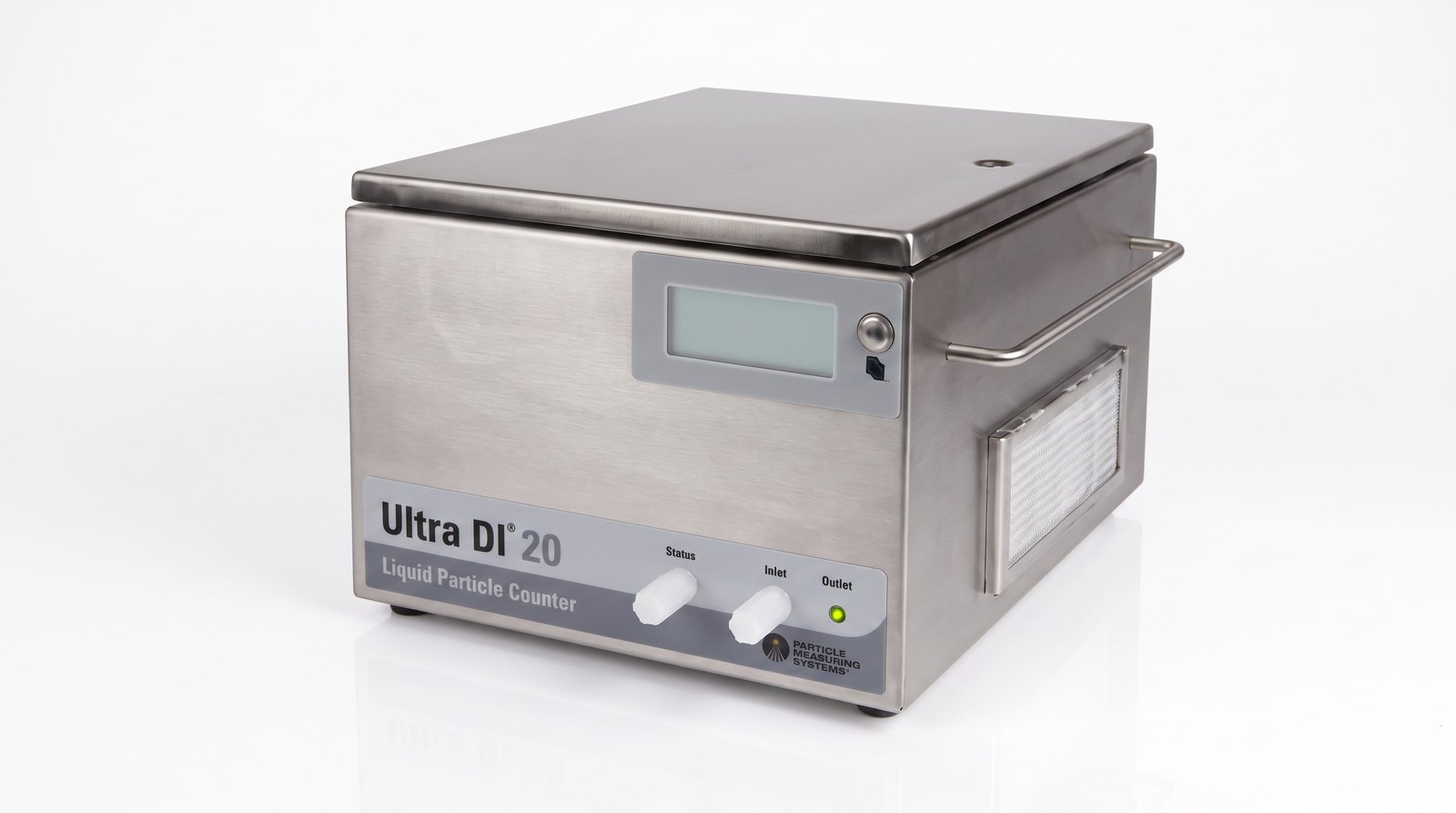

Áp lực thu nhỏ kích thước thiết kế để nhồi thêm transistor lên một con chip buộc ngành phải hạ mốc giám sát xuống 20 nm, nơi vẫn còn tín hiệu để đánh giá thực chất hiệu năng lọc. PMS công bố dòng Ultra DI® 20 Plus là máy đếm hạt lỏng cho UPW đo và phân loại hạt tới 20 nm; cùng công nghệ này còn “nhìn” được nhiều hạt kim loại ở 10 nm trở xuống. Theo PMS, họ là nhà sản xuất duy nhất cung cấp giám sát hạt 20 nm một cách tin cậy cho nước siêu tinh khiết và hóa chất — một khác biệt đáng kể khi fab của bạn đi xuống các node tiên tiến.

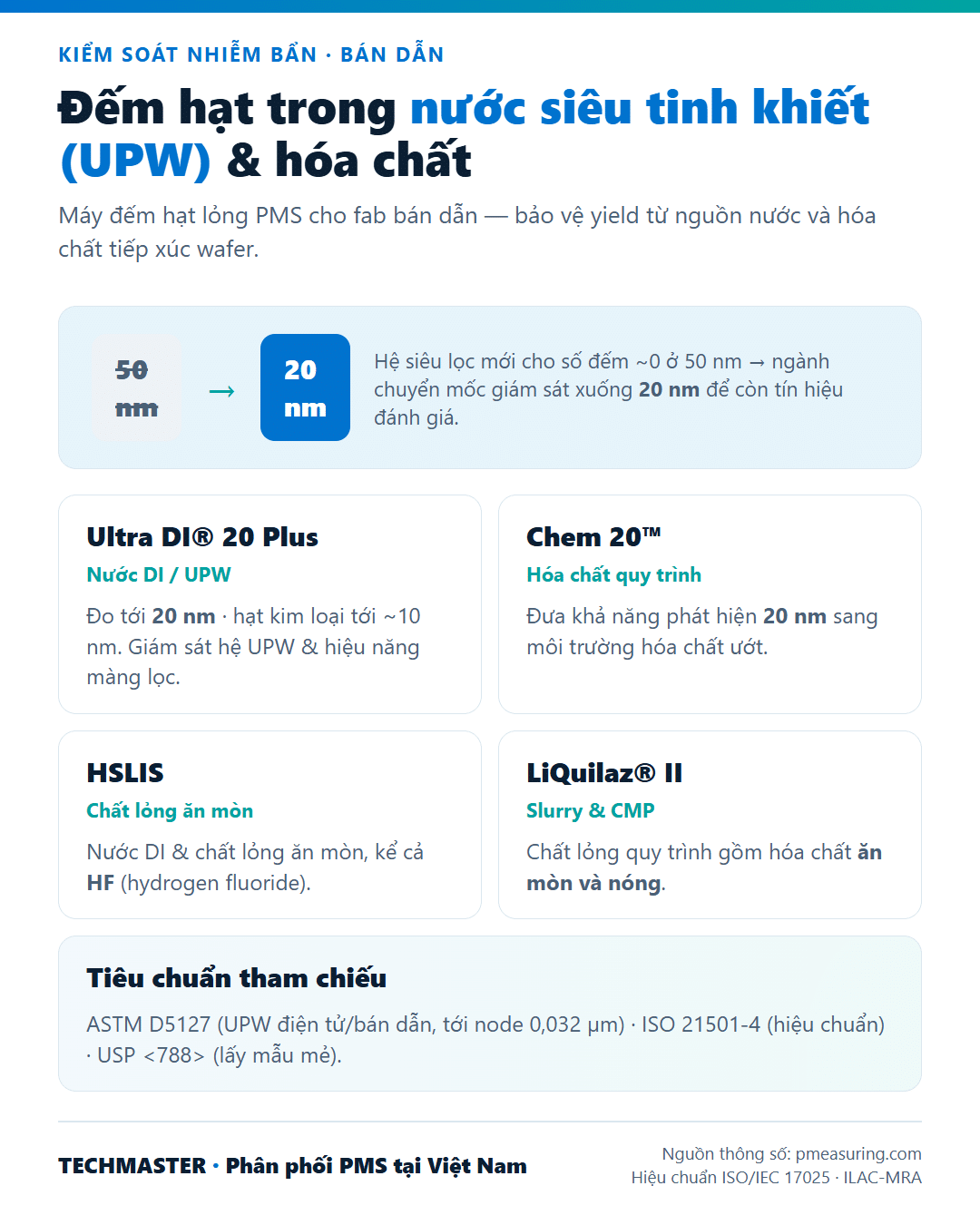

Danh mục máy đếm hạt lỏng PMS theo loại chất lỏng
Bảng dưới đối chiếu các dòng máy đếm hạt lỏng PMS theo thông số công bố chính hãng. Cấu hình cụ thể (dải kích thước, lưu lượng) cần xác nhận theo phiên bản đặt hàng và datasheet đi kèm:
| Dòng máy | Loại chất lỏng | Dải phát hiện công bố | Ứng dụng trong fab |
|---|---|---|---|
| Ultra DI® 20 Plus | Nước DI / nước siêu tinh khiết (UPW) | Tới 20 nm (hạt kim loại tới ~10 nm) | Giám sát hệ UPW, kiểm chứng hiệu năng màng lọc |
| Chem 20™ | Hóa chất quy trình | Tới 20 nm | Kiểm soát hạt trong hóa chất ướt |
| HSLIS | Nước DI và chất lỏng ăn mòn (kể cả HF) | Theo cấu hình dòng (xem datasheet) | Đường HF, axit ăn mòn trong wet bench |
| LiQuilaz® II Series | Chất lỏng quy trình, gồm hóa chất ăn mòn và nóng | Theo cấu hình dòng | Slurry/hóa chất CMP, dung môi quy trình |
| APSS-2000 / SLS | Lấy mẫu theo mẻ (batch) | Máy đếm hạt lỏng cho USP <788> | Kiểm tra mẻ hóa chất; cross-sell dược phẩm |
Nguồn: trang danh mục Liquid Particle Counters và các trang sản phẩm Ultra DI 20 / Chem 20 (pmeasuring.com). Techmaster không công bố thông số ngoài tài liệu chính hãng — giá trị cấu hình phải đối chiếu datasheet cho từng đơn hàng.
Hóa chất quy trình & slurry — nơi ăn mòn là bài toán
Đo hạt trong hóa chất ướt khó hơn trong nước, vì cảm biến phải chịu được môi trường ăn mòn. PMS xử lý bài toán này bằng các dòng chuyên dụng: Chem 20 đưa khả năng phát hiện 20 nm sang môi trường hóa chất; HSLIS giám sát nước DI và các chất lỏng ăn mòn, bao gồm cả hydrogen fluoride (HF) — một trong những hóa chất khắc nghiệt nhất trong dây chuyền; còn LiQuilaz II Series xử lý chất lỏng quy trình gồm hóa chất ăn mòn và nóng. Với các fab có công đoạn CMP và ăn mòn ướt, kiểm soát hạt/định cỡ hạt trong slurry và axit là điểm phải cân nhắc kỹ khi thiết kế hệ giám sát.
Để số đếm hạt lỏng có ý nghĩa, lưu lượng mẫu phải ổn định. PMS cung cấp bộ điều khiển lưu lượng FC-200 / FC-100 để duy trì dòng lấy mẫu chính xác và liên tục cho các máy đếm hạt lỏng UPW — chi tiết dễ bị bỏ qua nhưng ảnh hưởng trực tiếp đến độ lặp lại của dữ liệu.
Ứng dụng cụ thể: đặt máy ở đâu trong fab?
| Điểm giám sát | Rủi ro nhiễm bẩn | Gợi ý dòng máy |
|---|---|---|

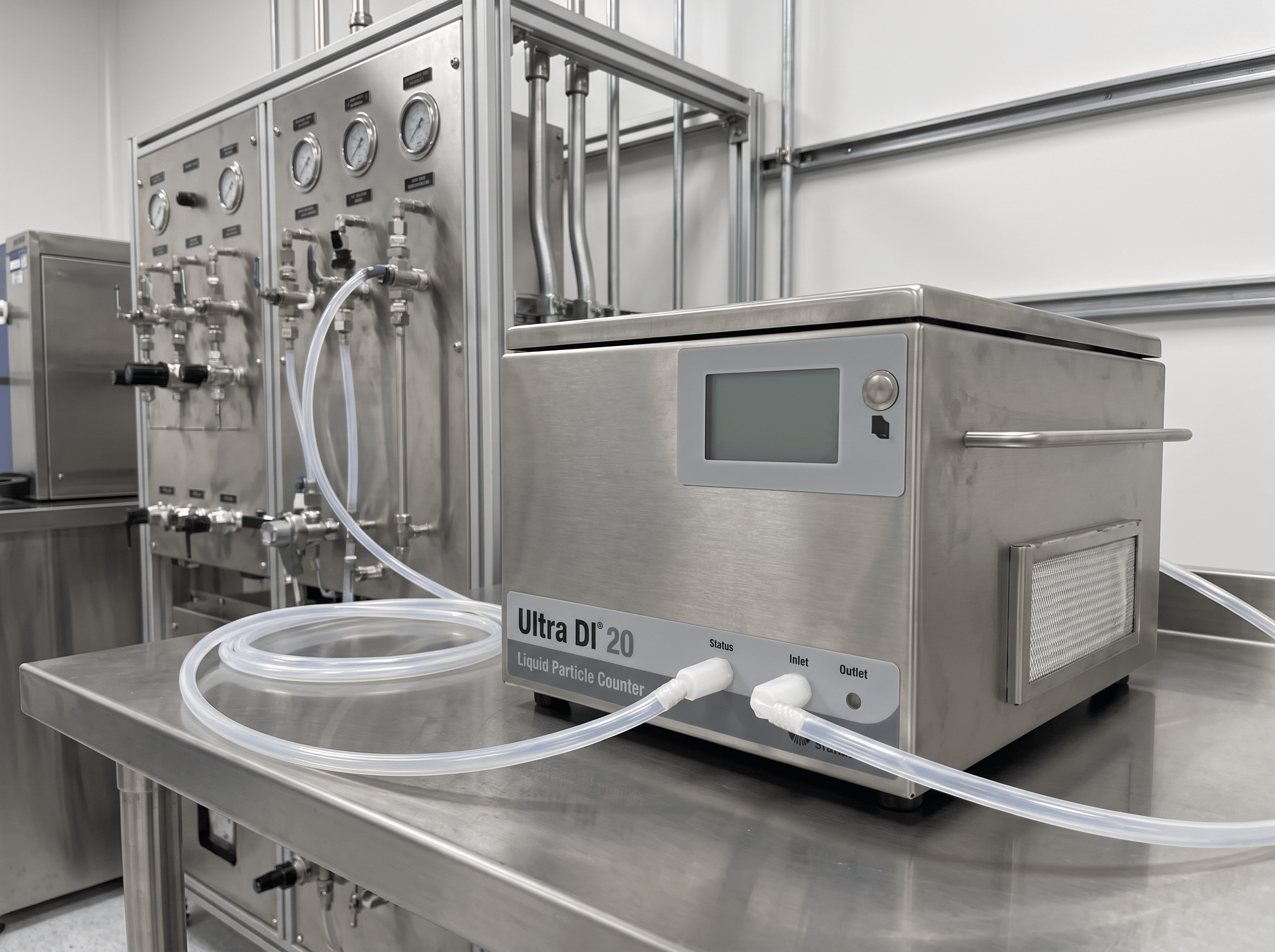

| Vòng phân phối UPW (POD, sau màng lọc cuối) | Hạt vượt ngưỡng ở node tiên tiến | Ultra DI 20 Plus (giám sát liên tục 20 nm) |
| Đường cấp hóa chất ướt / axit | Hạt trong hóa chất tiếp xúc wafer | Chem 20 / HSLIS (đường HF) |
| Slurry & hóa chất CMP | Hạt gây trầy xước bề mặt | LiQuilaz II Series |
| Kiểm tra mẻ hóa chất nhập | Chất lượng lô đầu vào | APSS-2000 / SLS (lấy mẫu batch) |
Cách tiếp cận đúng là lập bản đồ điểm nhiễm bẩn theo dòng chảy quy trình: từ nguồn UPW tới điểm sử dụng cuối. Mỗi điểm có ngưỡng hạt và loại chất lỏng khác nhau — không có “một máy cho tất cả”.
Không khí và chất lỏng: hai nửa của kiểm soát nhiễm bẩn
Giám sát hạt trong chất lỏng chỉ là một nửa bức tranh. Nửa còn lại là hạt lơ lửng trong không khí phòng sạch — nơi máy đếm hạt phòng sạch bán dẫn Lasair Pro và các máy đếm hạt bụi phòng sạch đảm nhiệm việc phân loại theo ISO 14644. Một chiến lược kiểm soát nhiễm bẩn (contamination control strategy) hoàn chỉnh cho fab phải phủ cả hai: không khí (airborne) và chất lỏng (liquid). Ưu điểm của việc dùng chung hệ sinh thái PMS là một nền tảng phần mềm, một quy chuẩn dữ liệu, và một nhà cung cấp cho cả hai mảng — thay vì ghép nối nhiều hãng.
Yếu tố quyết định tại Việt Nam: hiệu chuẩn & hỗ trợ tại chỗ
Máy đếm hạt — dù đo khí hay lỏng — đều là thiết bị đo lường, phải hiệu chuẩn định kỳ (thường 12 tháng theo ISO 21501-4) để dữ liệu còn giá trị khi audit. Điều thực sự phân định giá trị dài hạn nằm ở dịch vụ đứng sau thiết bị:
- Hiệu chuẩn được công nhận ISO/IEC 17025 ngay tại Việt Nam: Techmaster vận hành phòng hiệu chuẩn được công nhận, chứng chỉ thừa nhận quốc tế qua ILAC-MRA — hợp lệ khi audit bởi khách hàng nước ngoài và tổ chức chứng nhận. Xem dịch vụ hiệu chuẩn máy đếm hạt tiểu phân PMS (áp dụng cho Lasair III, Lasair Pro, HandiLaz và các máy đếm hạt lỏng như Ultra DI, APSS 2000). Hiệu chuẩn trong nước rút thời gian chờ từ nhiều tuần xuống còn vài ngày so với gửi ra nước ngoài.
- Hỗ trợ kỹ thuật & validation bằng tiếng Việt: đồng hành từ lắp đặt, IQ/OQ/PQ đến hồ sơ tuân thủ — lợi thế mà nhà cung cấp nhập khẩu thuần túy khó có. Xem tổng quan dịch vụ hiệu chuẩn ISO/IEC 17025.
- Sẵn hàng & phục vụ toàn quốc: trụ sở TP.HCM và chi nhánh Bắc Ninh phủ cả hai cụm công nghiệp bán dẫn/điện tử lớn nhất.
Cần khảo sát điểm giám sát UPW/hóa chất cho fab của bạn, hoặc muốn báo giá máy đếm hạt lỏng kèm phương án hiệu chuẩn? Liên hệ Techmaster để được tư vấn cấu hình phù hợp.
Câu hỏi thường gặp
Máy đếm hạt lỏng khác máy đếm hạt khí ở điểm nào?
Máy đếm hạt khí (airborne) đo hạt lơ lửng trong không khí phòng sạch theo ISO 14644; máy đếm hạt lỏng (liquid) đo hạt trong nước siêu tinh khiết và hóa chất quy trình. Với fab bán dẫn, cần cả hai: không khí kiểm soát môi trường phòng sạch, còn chất lỏng kiểm soát nguồn UPW và hóa chất tiếp xúc trực tiếp với wafer.
Vì sao cần giám sát hạt xuống 20 nm trong UPW?
Vì các hệ siêu lọc hiện đại thường cho số đếm gần 0 ở mốc 50 nm, nên 50 nm không còn phân biệt được hiệu năng lọc. Khi node thu nhỏ, ngành chuyển sang giám sát 20 nm để vẫn có tín hiệu đánh giá. PMS Ultra DI 20 Plus đo tới 20 nm (và nhiều hạt kim loại tới ~10 nm) theo công bố chính hãng.
Đo hạt trong hóa chất ăn mòn như HF có được không?
Được. PMS có các dòng chuyên dụng: HSLIS giám sát nước DI và chất lỏng ăn mòn kể cả hydrogen fluoride (HF), còn LiQuilaz II Series xử lý chất lỏng quy trình gồm hóa chất ăn mòn và nóng. Cần chọn cấu hình theo loại hóa chất và điểm đo cụ thể.
Máy đếm hạt lỏng có phải hiệu chuẩn định kỳ không?
Có. Tương tự máy đếm hạt khí, máy đếm hạt lỏng phải hiệu chuẩn định kỳ (thường 12 tháng theo ISO 21501-4). Techmaster cung cấp hiệu chuẩn ISO/IEC 17025 cho máy đếm hạt PMS ngay tại Việt Nam, gồm cả các dòng máy lỏng như Ultra DI và APSS 2000.
