Trong sản xuất bán dẫn, không phải hạt nào cũng làm hỏng chip — chỉ những hạt đủ lớn so với kích thước chi tiết mạch và nằm đúng chỗ mới trở thành “killer defect”. Vấn đề là ngưỡng “đủ lớn” ấy đang co lại nhanh hơn khả năng của thiết bị đo. Bài viết giải thích quy tắc xác định cỡ hạt gây hại, quan hệ giữa mật độ khuyết tật và sản lượng, và điều một nhà máy nên làm khi cỡ hạt cần kiểm soát đã nằm dưới ngưỡng đo được.
Killer defect là gì
Một tấm wafer đi qua hàng trăm công đoạn, và trong suốt hành trình đó nó tiếp xúc với không khí phòng sạch, với khí công nghệ, với hoá chất ướt, với nước siêu tinh khiết và với hàng chục thiết bị. Mỗi lần tiếp xúc là một cơ hội để một hạt bám lên bề mặt.
Phần lớn những hạt đó không gây hậu quả. Hạt rơi vào vùng không có mạch, hạt bị rửa trôi ở công đoạn làm sạch kế tiếp, hạt quá nhỏ so với chi tiết mạch tại chỗ nó nằm — tất cả đều vô hại. Chỉ một phần nhỏ trở thành cái mà ngành gọi là killer defect: khuyết tật nằm trong vùng tới hạn của linh kiện và phá huỷ chức năng của nó.
Cơ chế phá huỷ thường thuộc một trong hai kiểu. Hạt dẫn điện nằm vắt qua khe giữa hai đường mạch tạo ra một cầu nối không mong muốn — ngắn mạch. Hạt nằm chắn trên một đường mạch trong lúc lắng đọng hoặc khắc gây đứt đoạn đường đó — hở mạch. Cả hai đều làm die chứa nó trở thành phế phẩm.
Bản đồ lộ trình công nghệ quốc tế cho thiết bị và hệ thống (IRDS) liệt kê nguyên nhân gây mất sản lượng thành nhiều nhóm, trong đó có ô nhiễm phân tử trong không khí (AMC), ô nhiễm hạt trong không khí (APC) dạng hữu cơ hoặc vô cơ đến từ môi trường, con người hoặc thiết bị, các khuyết tật phát sinh trong quá trình xử lý như vết xước, vết nứt và hạt, cùng với biến động quy trình và sai lệch so với thiết kế. Hạt vì thế chỉ là một trong nhiều nguồn — nhưng là nguồn mà nhà máy có thể can thiệp trực tiếp bằng kiểm soát môi trường.
Quy tắc một nửa kích thước tới hạn

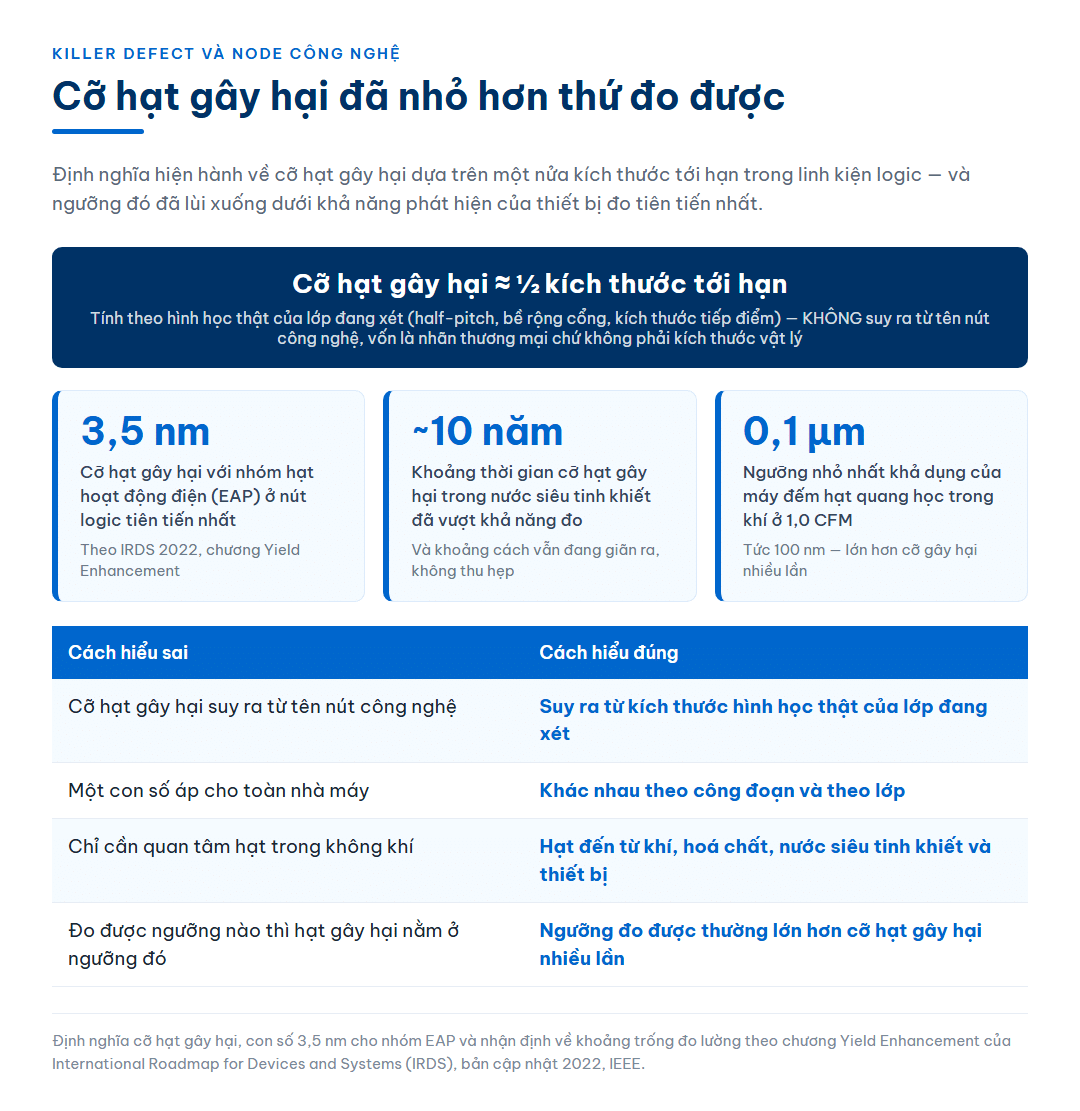

Câu hỏi “hạt to bao nhiêu thì gây hại” cần một câu trả lời định lượng để có thể lập kế hoạch đo. Quy tắc mà ngành dùng khá đơn giản:
Cỡ hạt gây hại ≈ một nửa kích thước tới hạn của linh kiện
IRDS phát biểu điều này rất rõ: định nghĩa hiện hành về cỡ hạt gây hại dựa trên một nửa kích thước tới hạn trong linh kiện logic. Ở góc nhìn hình học, “kích thước tới hạn” thường được lấy theo half-pitch — tức một nửa khoảng cách giữa hai đường mạch liền kề, hay nói cách khác là bề rộng của đường mạch hoặc của khe giữa hai đường.
Trực giác đằng sau quy tắc: để bắc cầu giữa hai đường mạch, hạt chỉ cần lấp được khe giữa chúng. Khe ấy có bề rộng cỡ half-pitch, và một hạt bằng khoảng một nửa half-pitch đã đủ để gây rủi ro đáng kể khi kết hợp với các sai lệch khác của quy trình. Quy tắc này là một quy ước kỹ thuật để lập ngân sách nhiễm bẩn, không phải một định luật vật lý — nhưng nó là quy ước được dùng thống nhất trong ngành.
Con số cụ thể đủ để gây choáng. Với các nút công nghệ logic tiên tiến nhất, IRDS ghi nhận cỡ hạt gây hại đối với nhóm hạt nguy hiểm nhất — hạt hoạt động điện (electrically active particles, EAP) — nhỏ tới 3,5 nm. Ba nanomet rưỡi: nhỏ hơn nhiều so với bất kỳ ngưỡng nào mà máy đếm hạt thương mại hiện nay đo được trong nước hay trong khí.
Vì sao không suy cỡ hạt từ tên node
Một cái bẫy phổ biến khi áp dụng quy tắc trên: lấy tên nút công nghệ rồi chia đôi. “Nút 5 nm thì hạt gây hại là 2,5 nm” — cách suy luận này sai, và sai theo hướng nguy hiểm vì nó tạo cảm giác đã tính toán.
Lý do là tên nút công nghệ từ lâu không còn là một kích thước vật lý. Nó là nhãn thương mại đánh dấu một thế hệ công nghệ, và các hãng khác nhau đặt tên khác nhau cho những công nghệ có kích thước hình học tương đương. Không có chi tiết nào trên một chip “3 nm” thực sự đo được 3 nanomet.
Cách làm đúng là dựa vào kích thước hình học thật của lớp và công đoạn đang xét — half-pitch của lớp kim loại, bề rộng cổng, kích thước tiếp điểm — rồi mới áp quy tắc một nửa. Điều này dẫn tới một hệ quả quan trọng cho việc lập kế hoạch đo: cỡ hạt gây hại không phải một con số duy nhất cho cả nhà máy. Nó khác nhau giữa các lớp, giữa các công đoạn, và vì thế ngân sách nhiễm bẩn cũng phải khác nhau giữa các khu vực.
| Cách hiểu sai | Cách hiểu đúng |
|---|---|
| Cỡ hạt gây hại suy ra từ tên nút công nghệ | Suy ra từ kích thước hình học thật của lớp đang xét |
| Một con số áp cho toàn nhà máy | Khác nhau theo công đoạn và theo lớp |
| Chỉ cần quan tâm hạt trong không khí | Hạt đến từ khí, hoá chất, nước siêu tinh khiết và thiết bị |
| Đo được ngưỡng nào thì hạt gây hại nằm ở ngưỡng đó | Ngưỡng đo được thường lớn hơn cỡ hạt gây hại nhiều lần |
Từ mật độ khuyết tật tới sản lượng
Quan hệ giữa khuyết tật và sản lượng có một mô hình cơ bản dùng để cảm nhận độ lớn của vấn đề. Ở dạng đơn giản nhất, giả định các khuyết tật phân bố ngẫu nhiên và độc lập trên wafer:
Y = e−D·A
với Y là tỉ lệ die đạt yêu cầu, D là mật độ khuyết tật gây hại trên đơn vị diện tích, và A là diện tích tới hạn của một die. Các mô hình dùng trong sản xuất thực tế phức tạp hơn mô hình này — chúng tính tới việc khuyết tật phân bố không đều và tới việc chỉ một phần diện tích die là nhạy cảm — nhưng dạng cơ bản đủ để rút ra hai kết luận quan trọng.

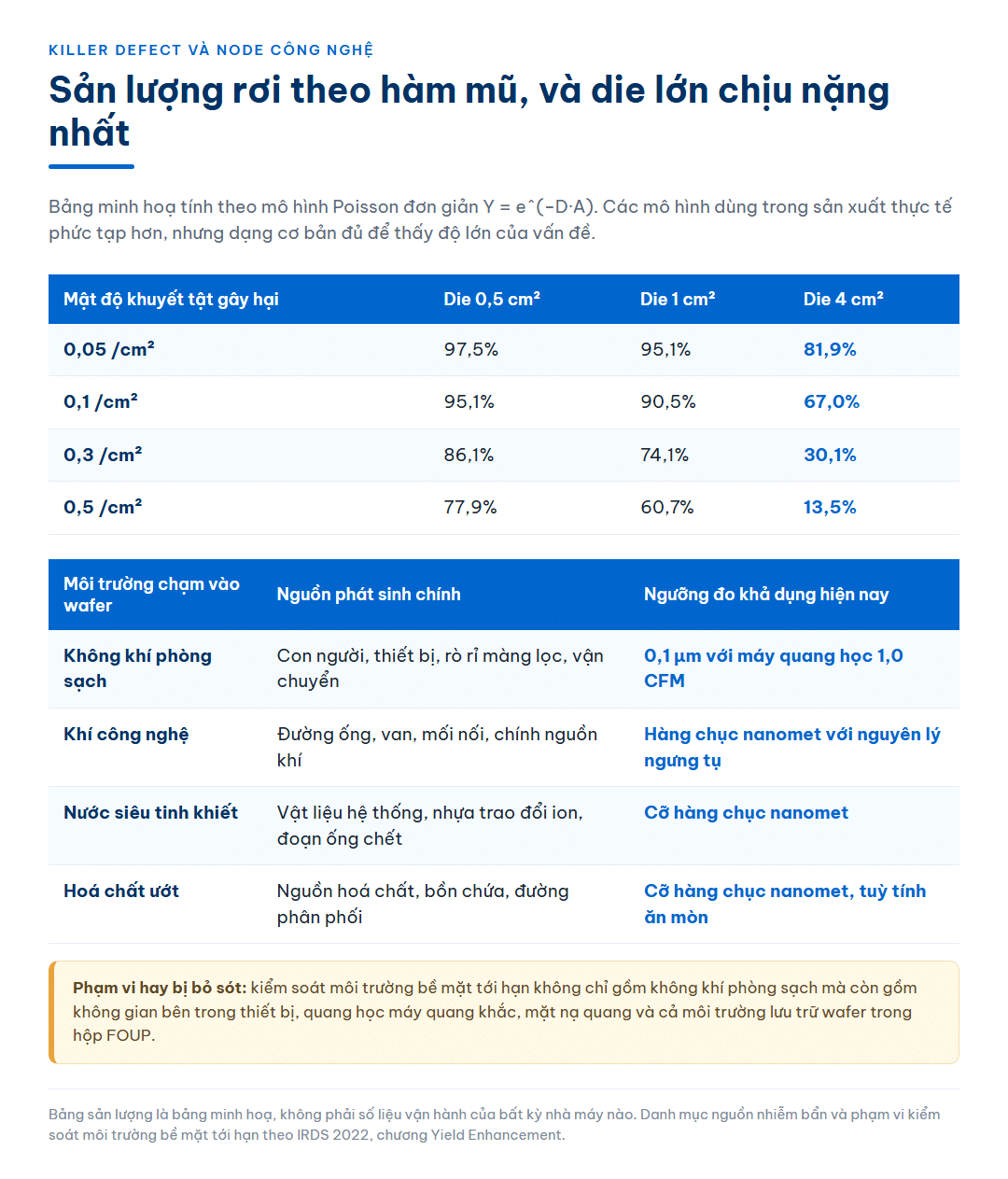

| Mật độ khuyết tật gây hại | Die 0,5 cm² | Die 1 cm² | Die 4 cm² |
|---|---|---|---|
| 0,05 /cm² | 97,5% | 95,1% | 81,9% |
| 0,1 /cm² | 95,1% | 90,5% | 67,0% |
| 0,3 /cm² | 86,1% | 74,1% | 30,1% |
| 0,5 /cm² | 77,9% | 60,7% | 13,5% |
Bảng minh hoạ tính theo mô hình Poisson đơn giản, không phải số liệu của một nhà máy cụ thể.
Kết luận thứ nhất: sản lượng giảm theo hàm mũ, không tuyến tính. Mật độ khuyết tật tăng gấp đôi không làm sản lượng giảm một nửa — nó làm sản lượng rơi nhanh hơn nhiều ở vùng mật độ cao. Đây là lý do các fab đầu tư vào kiểm soát nhiễm bẩn ở mức mà người ngoài ngành thấy khó hiểu.
Kết luận thứ hai: die càng lớn càng nhạy. Cùng một mật độ khuyết tật, một die 4 cm² — cỡ die của các bộ xử lý lớn hoặc chip AI — chịu thiệt hại nặng hơn nhiều so với die 0,5 cm² của một vi điều khiển. Điều này giải thích vì sao yêu cầu về môi trường sạch khác nhau rất xa giữa các dòng sản phẩm, dù cùng nằm trong một nhà máy.
Khoảng trống đo lường

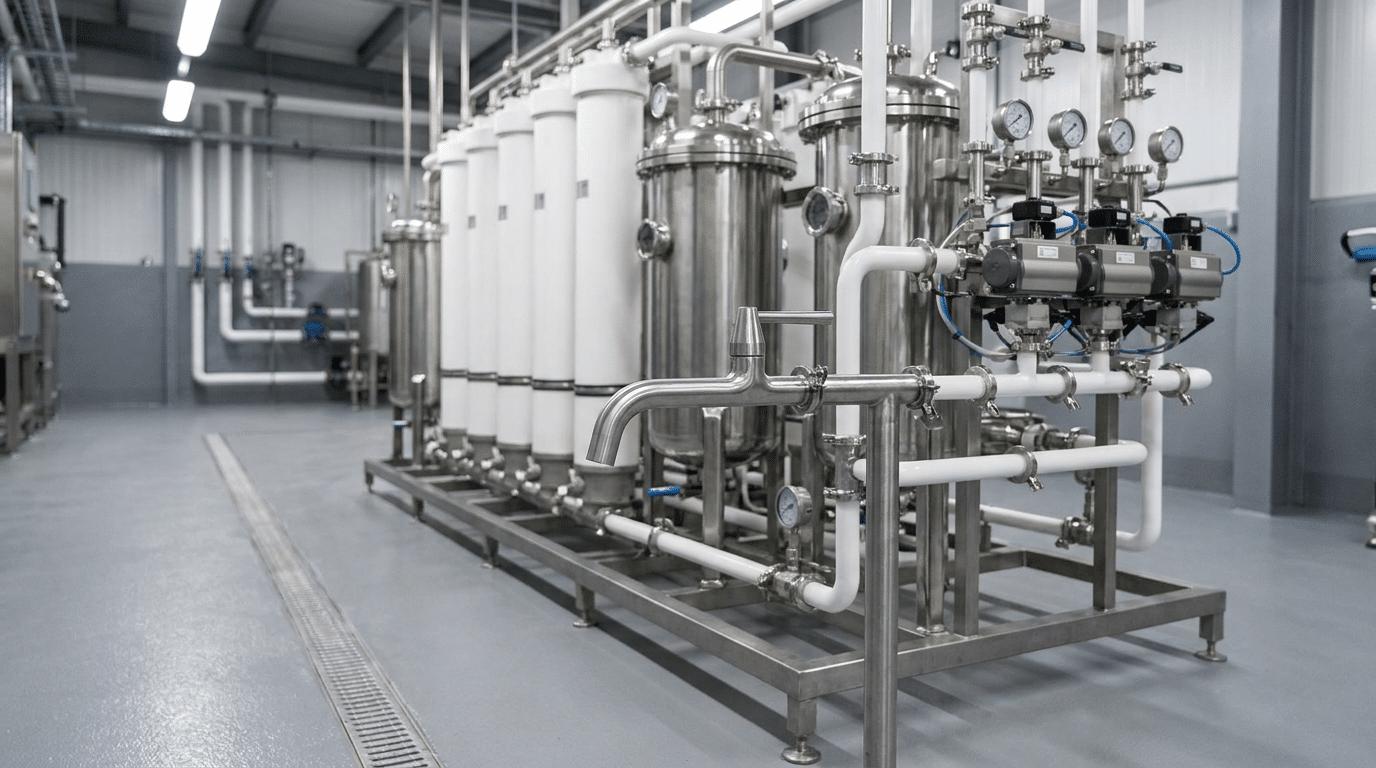

Đây là điểm quan trọng nhất và cũng khó chịu nhất trong bức tranh hiện tại. IRDS nói thẳng: cỡ hạt gây hại đã trở nên nhỏ hơn nhiều so với khả năng phát hiện của thiết bị đo tiên tiến nhất. Trong nước siêu tinh khiết, tình trạng này đã kéo dài gần một thập kỷ, và khoảng cách giữa cỡ hạt cần đo với cỡ hạt đo được vẫn đang giãn ra chứ không thu hẹp.
Đi kèm là một nhận định về giới hạn của công nghệ lọc: theo IRDS, khả năng lọc hạt tiên tiến nhất trong nước siêu tinh khiết đã chạm tới giới hạn trong việc kiểm soát hạt gây hại — cỡ hạt gây hại đã tiệm cận khả năng của chính các bộ lọc tinh cuối cùng. Đáng chú ý, tài liệu còn ghi nhận nhựa trao đổi ion là một nguồn phát sinh hạt nhỏ đáng kể trong hệ xử lý nước, tức là một phần ô nhiễm đến từ chính thiết bị làm sạch.
Hệ quả về mặt phương pháp luận rất lớn: nếu không thể đo trực tiếp thứ mình cần kiểm soát, thì không thể chứng minh sự vắng mặt của nó. Ngành đã phản ứng bằng cách chuyển hướng tiếp cận. IRDS mô tả một cách tiếp cận mới gọi là kiểm soát hạt “chủ động” (proactive), với giả định thẳng thắn là không có khả năng giám sát hạt gây hại trong nước siêu tinh khiết, nên thay vào đó tập trung vào các thông số khác có thể đo được và có tương quan.
Nói cách khác: chuyển từ chứng minh nước sạch sang chứng minh hệ thống đang được vận hành trong trạng thái tạo ra nước sạch. Đây là một chuyển dịch triết lý, và nó áp dụng được cho mọi môi trường chứ không riêng nước.
Hạt đến từ đâu
Nếu không thể đếm trực tiếp hạt gây hại, việc kiểm soát nguồn trở thành trọng tâm. Wafer tiếp xúc với bốn môi trường chính, mỗi môi trường có công cụ đo riêng:
| Môi trường | Nguồn phát sinh chính | Ngưỡng đo khả dụng hiện nay |
|---|---|---|
| Không khí phòng sạch | Con người, thiết bị, rò rỉ màng lọc, vận chuyển | 0,1 µm (100 nm) với máy quang học lưu lượng 1,0 CFM |
| Khí công nghệ | Đường ống, van, mối nối, chính nguồn khí | Xuống dải hàng chục nanomet với nguyên lý ngưng tụ |
| Nước siêu tinh khiết | Vật liệu hệ thống, nhựa trao đổi ion, đoạn ống chết | Cỡ hàng chục nanomet với máy đếm hạt trong lỏng |
| Hoá chất ướt | Nguồn hoá chất, bồn chứa, đường phân phối | Cỡ hàng chục nanomet, tuỳ tính ăn mòn của hoá chất |

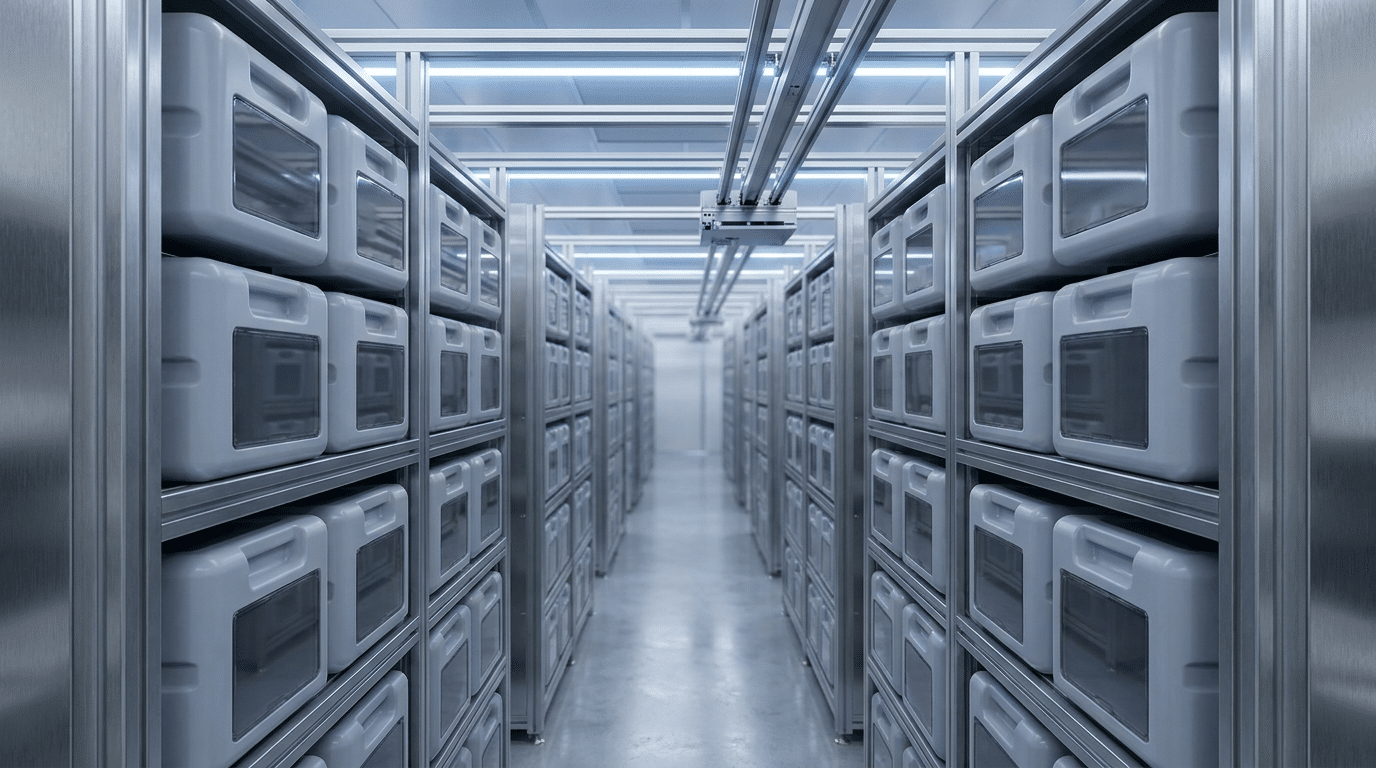

IRDS còn nhấn mạnh một phạm vi thường bị bỏ qua khi lập kế hoạch giám sát: kiểm soát môi trường bề mặt tới hạn không chỉ gồm không khí phòng sạch mà còn gồm không gian bên trong thiết bị, quang học của máy quang khắc, mặt nạ quang, và cả môi trường lưu trữ wafer trong hộp FOUP. Một phòng sạch đạt chuẩn với các FOUP không được kiểm soát vẫn là một hệ hở.
Bên cạnh hạt, ô nhiễm phân tử là nhóm riêng cần công cụ riêng. Chất ô nhiễm dạng phân tử không được máy đếm hạt nhìn thấy vì chúng không tán xạ ánh sáng theo cách một hạt rắn làm — chúng cần thiết bị phân tích hoá học chuyên biệt, và PMS AirSentry II Point-of-Use giám sát ô nhiễm phân tử AMC thuộc nhóm này. Một chương trình kiểm soát nhiễm bẩn chỉ đếm hạt là một chương trình bỏ trống một nửa bản đồ rủi ro.
Chiến lược đo khi không đo được hạt gây hại
Từ những điều trên, chiến lược hợp lý gồm bốn nguyên tắc:
1. Đo ở ngưỡng nhỏ nhất khả dụng cho từng môi trường. Không phải vì ngưỡng đó bằng cỡ hạt gây hại — nó gần như chắc chắn lớn hơn — mà vì hạt nhỏ hơn thường đi kèm hạt lớn hơn từ cùng một nguồn. Ngưỡng đo càng gần cỡ gây hại, mối tương quan càng chặt và cảnh báo càng sớm. Với không khí phòng sạch, ngưỡng khả dụng hiện nay là 0,1 µm, và Máy đếm hạt tiểu phân PMS Lasair III 110 với dải 0,1–5,0 µm ở lưu lượng 1,0 CFM là cấu hình tiêu biểu cho vai trò này.
2. Đo ở đúng môi trường, không suy diễn chéo. Không khí sạch không bảo đảm nước sạch; nước sạch không bảo đảm hoá chất sạch. Mỗi dòng vật chất chạm vào wafer cần điểm đo riêng. Trong nước siêu tinh khiết, thiết bị như PMS Ultra DI 20 Plus làm việc ở dải hàng chục nanomet; với hoá chất quy trình ướt, Máy đếm hạt tiểu phân hóa chất PMS Chem 20 phục vụ cùng vai trò ở môi trường ăn mòn hơn.
3. Ưu tiên xu hướng hơn giá trị tuyệt đối. Khi ngưỡng đo không trùng ngưỡng gây hại, con số tuyệt đối mất phần lớn ý nghĩa như một tiêu chí đạt/không đạt. Nhưng thay đổi của con số ấy vẫn giữ nguyên giá trị chẩn đoán: nền đếm tăng dần ở một điểm đo là bằng chứng rằng có gì đó đang xuống cấp, bất kể ngưỡng đo là bao nhiêu. Điều này đòi hỏi chuỗi dữ liệu liên tục và nhất quán — cùng thiết bị, cùng vị trí, cùng cấu hình.
4. Kiểm soát trạng thái hệ thống, không chỉ kiểm soát đầu ra. Đây chính là tinh thần của cách tiếp cận chủ động: theo dõi chênh áp, lưu lượng, chu kỳ bảo trì bộ lọc, độ toàn vẹn của mối nối, tần suất mở FOUP. Những thông số này đo được chính xác và liên tục, trong khi cỡ hạt gây hại thì không.
Ý nghĩa với nhà máy tại Việt Nam
Phần lớn hoạt động bán dẫn tại Việt Nam hiện tập trung ở khâu đóng gói, kiểm thử và sản xuất linh kiện điện tử, chứ chưa phải chế tạo wafer ở nút tiên tiến nhất. Điều đó có nghĩa cỡ hạt gây hại trong bối cảnh Việt Nam nhìn chung lớn hơn con số 3,5 nm ở đầu bài — và đó là tin tốt về mặt khả thi kỹ thuật.
Nhưng ba điểm sau vẫn áp dụng nguyên vẹn:
Yêu cầu đến từ khách hàng, không từ công đoạn của mình. Một nhà máy đóng gói phục vụ khách hàng làm chip tiên tiến sẽ bị áp đặt yêu cầu môi trường theo chuẩn của khách hàng, chứ không theo mức mà công đoạn đóng gói tự nó đòi hỏi. Yêu cầu này thường xuất hiện trong quá trình đánh giá nhà cung cấp và ít khi thương lượng được.
Chuỗi dữ liệu cần bắt đầu sớm. Giá trị chẩn đoán của dữ liệu nằm ở độ dài chuỗi. Một nhà máy bắt đầu ghi nhận số liệu hạt từ giai đoạn nghiệm thu sẽ có nền so sánh khi khách hàng đến đánh giá ba năm sau; một nhà máy bắt đầu đo vào tuần trước kỳ đánh giá thì không có gì để nói.
Nâng cấp yêu cầu là chuyện thường xuyên. Vì cỡ hạt gây hại đi theo thế hệ công nghệ của sản phẩm, yêu cầu môi trường sẽ siết dần theo thời gian với cùng một khách hàng. Hạ tầng đo nên được chọn với biên dự phòng — mua thiết bị vừa đủ cho yêu cầu hôm nay là cách chắc chắn phải mua lại sau vài năm.
Killer defect khác gì với một hạt bám trên wafer?
Hạt bám trên wafer chỉ trở thành killer defect khi nó đủ lớn so với kích thước chi tiết mạch tại vị trí đó và nằm trong vùng tới hạn của linh kiện. Phần lớn hạt rơi vào vùng không nhạy hoặc bị loại ở công đoạn làm sạch kế tiếp, và không ảnh hưởng tới chức năng của chip.
Cỡ hạt gây hại tính thế nào?
Quy ước của ngành là khoảng một nửa kích thước tới hạn của linh kiện, tính theo hình học thật của lớp đang xét chứ không theo tên nút công nghệ. IRDS ghi nhận con số này nhỏ tới 3,5 nm đối với nhóm hạt hoạt động điện ở các nút logic tiên tiến nhất.
Vì sao không đo trực tiếp hạt gây hại?
Vì cỡ hạt gây hại hiện đã nhỏ hơn khả năng phát hiện của thiết bị đo tiên tiến nhất, và theo IRDS khoảng cách này vẫn đang giãn ra, rõ nhất trong nước siêu tinh khiết. Cách xử lý của ngành là đo ở ngưỡng nhỏ nhất khả dụng, theo dõi xu hướng và kiểm soát trạng thái vận hành của hệ thống thay vì chỉ kiểm soát đầu ra.
Die lớn hơn có thật sự nhạy hơn với hạt không?
Có, và mức chênh lệch rất lớn. Theo mô hình sản lượng cơ bản, xác suất một die không dính khuyết tật nào giảm theo hàm mũ của diện tích. Ở cùng mật độ khuyết tật 0,3 trên mỗi cm², die 0,5 cm² đạt khoảng 86% trong khi die 4 cm² chỉ còn khoảng 30% theo mô hình minh hoạ.
Nhà máy đóng gói và kiểm thử có cần quan tâm tới chủ đề này không?
Có, chủ yếu vì yêu cầu môi trường thường do khách hàng áp đặt theo chuẩn của sản phẩm họ làm, chứ không theo mức mà công đoạn đóng gói tự nó đòi hỏi. Ngoài ra chuỗi dữ liệu hạt cần thời gian để có giá trị, nên bắt đầu sớm là lựa chọn ít tốn kém hơn nhiều so với bắt đầu khi đã bị yêu cầu.
Techmaster Electronics là nhà phân phối uỷ quyền của Particle Measuring Systems tại Việt Nam, có phòng thí nghiệm hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025. Đội kỹ thuật hỗ trợ xác định điểm đo cho từng dòng vật chất — không khí, khí công nghệ, nước siêu tinh khiết và hoá chất — cùng kế hoạch hiệu chuẩn định kỳ thực hiện trong nước.
Nguồn tham chiếu
Định nghĩa cỡ hạt gây hại dựa trên một nửa kích thước tới hạn trong linh kiện logic, con số 3,5 nm cho nhóm hạt hoạt động điện (EAP), nhận định về khoảng cách giữa cỡ hạt gây hại và khả năng của thiết bị đo, giới hạn của công nghệ lọc trong nước siêu tinh khiết, vai trò của nhựa trao đổi ion như một nguồn phát sinh hạt, cách tiếp cận kiểm soát hạt “chủ động”, danh mục nguyên nhân gây mất sản lượng và phạm vi kiểm soát môi trường bề mặt tới hạn (bao gồm không khí phòng sạch, môi trường thiết bị, quang học và mặt nạ quang khắc, hộp lưu trữ wafer FOUP) đều dẫn theo chương Yield Enhancement của International Roadmap for Devices and Systems (IRDS), bản cập nhật 2022, IEEE. Bảng sản lượng theo mật độ khuyết tật là bảng minh hoạ tính bằng mô hình Poisson đơn giản, không phải số liệu vận hành của bất kỳ nhà máy nào; các mô hình dùng trong sản xuất thực tế phức tạp hơn. Thông số thiết bị lấy từ trang sản phẩm trên techmaster.com.vn. Bài viết không nêu tên khách hàng, hợp đồng hay dự án cụ thể nào.
