Nhà máy in 3D kim loại: khi bột vừa là sản phẩm vừa là chất nhiễm bẩn

Mọi ngành khác đặt máy đếm hạt vào phòng sạch để giữ hạt ra ngoài. Nhà máy in 3D kim loại thì đổ hàng chục kilôgam bột kim loại vào giữa phòng — bột ấy là nguyên liệu, là sản phẩm dở dang, và đồng thời là chất nhiễm bẩn nguy hiểm nhất trong xưởng. Ba câu hỏi hoàn toàn khác nhau cùng được gọi là “đo hạt” ở đây, và một chiếc máy đếm hạt phòng sạch chỉ trả lời trung thực được một trong ba.

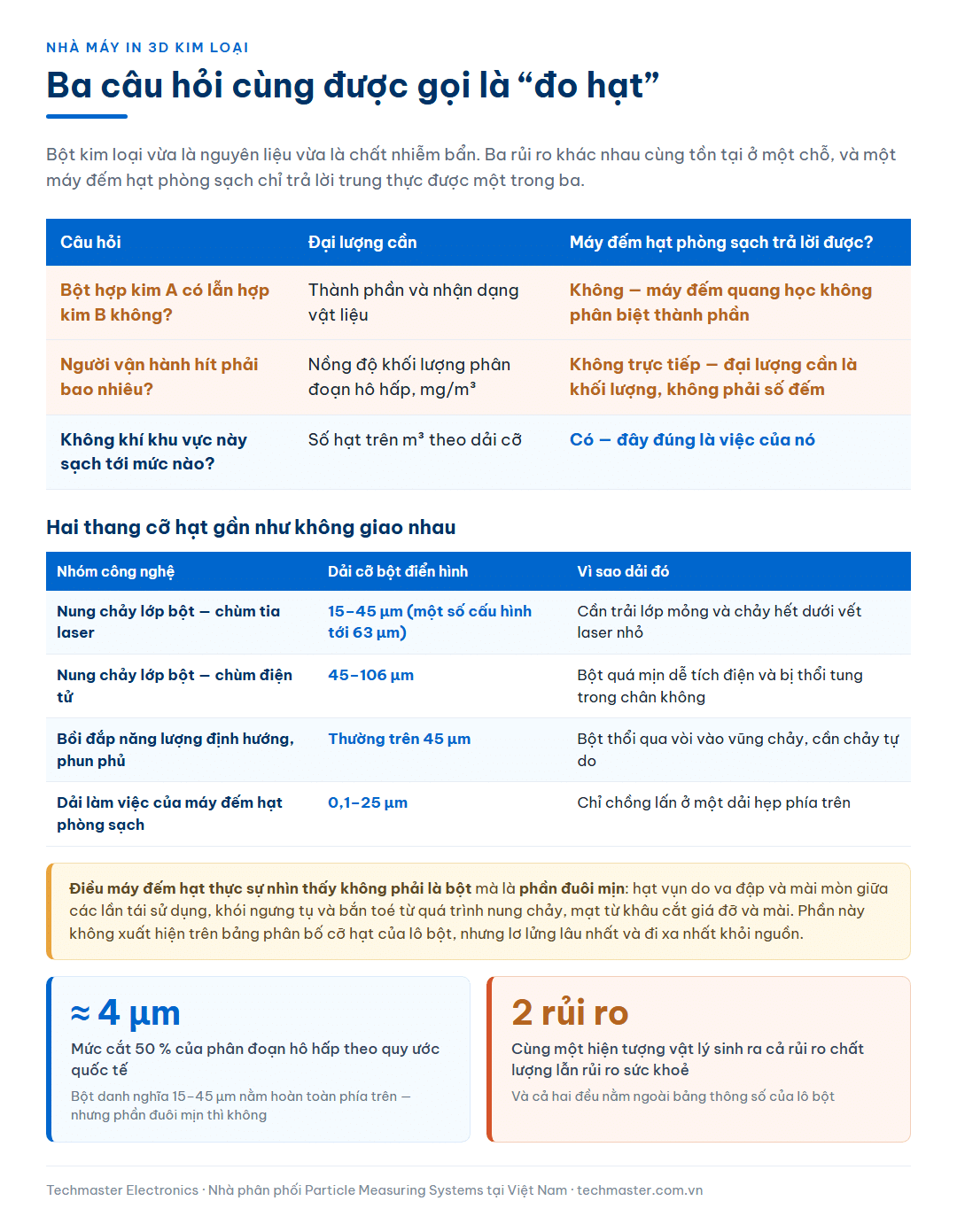

Ba câu hỏi bị gọi chung là “đo hạt”

Khi một xưởng in 3D kim loại nói “chúng tôi cần đo hạt”, cần hỏi lại ngay: đo để trả lời câu nào trong ba câu dưới đây. Chúng có ba đơn vị, ba phương pháp và ba nhóm thiết bị khác nhau.

Câu hỏi	Đại lượng	Hậu quả nếu sai	Máy đếm hạt phòng sạch trả lời được?
Bột hợp kim A có lẫn bột hợp kim B không?	Thành phần và nhận dạng vật liệu	Chi tiết sai cơ tính, sai chứng nhận vật liệu — lỗi chất lượng sản phẩm	Không. Máy đếm quang học không phân biệt được thành phần
Người vận hành hít phải bao nhiêu?	Nồng độ khối lượng phân đoạn hô hấp, mg/m³	Bệnh nghề nghiệp; vượt giới hạn tiếp xúc	Không trực tiếp. Đại lượng cần là khối lượng, không phải số đếm
Không khí trong khu vực này sạch tới mức nào?	Số hạt trên mét khối theo dải cỡ	Nhiễm bẩn chi tiết, đặc biệt ở khâu hậu xử lý và đóng gói	Có. Đây đúng là việc của nó

Nhầm lẫn ở đây tốn kém theo cả hai chiều. Mua một máy đếm hạt quang học rồi tưởng đã kiểm soát được phơi nhiễm nghề nghiệp là một khoảng trống an toàn thật. Ngược lại, cho rằng vì bột kim loại quá to nên máy đếm hạt phòng sạch “không dùng được ở đây” là bỏ mất công cụ duy nhất kiểm soát được khâu hậu xử lý và đóng gói — khâu quyết định chất lượng bề mặt của chi tiết cuối.

Cỡ hạt: hai thang đo gần như không giao nhau

Bột dùng cho các quy trình nung chảy trên lớp bột có phân bố cỡ hạt điển hình nằm ở dải hàng chục micromet. Con số cụ thể phụ thuộc công nghệ:

Nhóm công nghệ	Dải cỡ bột điển hình	Vì sao dải đó
Nung chảy lớp bột bằng chùm tia laser	Khoảng 15–45 µm, một số cấu hình mở rộng tới 63 µm	Cần trải được lớp mỏng và chảy hết dưới vết laser nhỏ
Nung chảy lớp bột bằng chùm điện tử	Thô hơn, khoảng 45–106 µm	Bột quá mịn dễ bị tích điện và thổi tung trong buồng chân không
Bồi đắp năng lượng định hướng, phun phủ	Thô nhất trong nhóm, thường trên 45 µm	Bột được thổi qua vòi vào vũng chảy, cần chảy tự do

Trong khi đó, một máy đếm hạt phòng sạch làm việc ở dải 0,1–25 µm. Hai thang đo chỉ chồng lấn ở một dải hẹp phía trên. Nhưng chính chỗ chồng lấn ấy — cùng với phần dưới dải bột — mới là chỗ đáng quan tâm:

Có một hệ quả về sức khoẻ nghề nghiệp đi kèm: quy ước quốc tế đặt phân đoạn hô hấp — phần hạt đi được tới vùng trao đổi khí của phổi — ở mức cắt 50 % quanh 4 µm. Bột danh nghĩa 15–45 µm nằm hoàn toàn phía trên mức đó, nghĩa là nó không phải mối nguy hô hấp sâu. Nhưng phần đuôi mịn thì có. Nói cách khác, cùng một hiện tượng vật lý sinh ra cả rủi ro chất lượng lẫn rủi ro sức khoẻ, và cả hai đều nằm ngoài bảng thông số của lô bột.

Tiêu chuẩn nói gì về độ sạch nhà xưởng

Bộ tiêu chuẩn quốc tế về nguyên tắc chứng nhận cho quy trình và cơ sở sản xuất bồi đắp công nghiệp — ISO/ASTM 52920:2023 — là tài liệu gần nhất với một “quy định phòng sạch” cho ngành này. Nó độc lập với vật liệu và với công nghệ cụ thể, và được viết như một lớp yêu cầu bổ sung nằm trên một hệ thống quản lý chất lượng đã có.

Về môi trường sản xuất, tài liệu đặt yêu cầu theo hướng buộc nhà sản xuất phải xác định và ghi thành văn bản, chứ không cho một con số chung:

Nội dung	Điều nó ràng buộc	Điều nó để ngỏ
Điều kiện lắp đặt và vận hành phải bao gồm độ sạch của môi trường sản xuất, cùng các yếu tố như nhiệt độ, độ ẩm, điều kiện ánh sáng và thành phần hạt trong không khí	Phải có yêu cầu bằng văn bản cho từng yếu tố, trong đó có thành phần hạt	Không nêu cấp sạch, không nêu ngưỡng nồng độ
Dụng cụ và vật tư vận hành phải sạch vật thể lạ ở mức được quy định trong kế hoạch sản xuất	Phải có tiêu chí sạch vật thể lạ và phải viết vào kế hoạch sản xuất	Mức “sạch” do nhà sản xuất định nghĩa
Phải có biện pháp thích hợp ngăn nhiễm chéo nguyên liệu đầu vào	Nhiễm chéo bột là rủi ro được nêu đích danh	Không quy định phương pháp kiểm chứng

Cấu trúc này giống hệt cách các tiêu chuẩn hệ thống quản lý khác xử lý môi trường sản xuất: nghĩa vụ là có yêu cầu, viết ra, và chứng minh duy trì được, còn con số là kết luận của một lập luận rủi ro do chính nhà máy dựng. Với chi tiết y tế cấy ghép hoặc chi tiết hàng không, lập luận ấy còn phải khớp với yêu cầu của tiêu chuẩn ngành tương ứng — và đó thường là nơi con số cấp sạch thực sự xuất hiện.

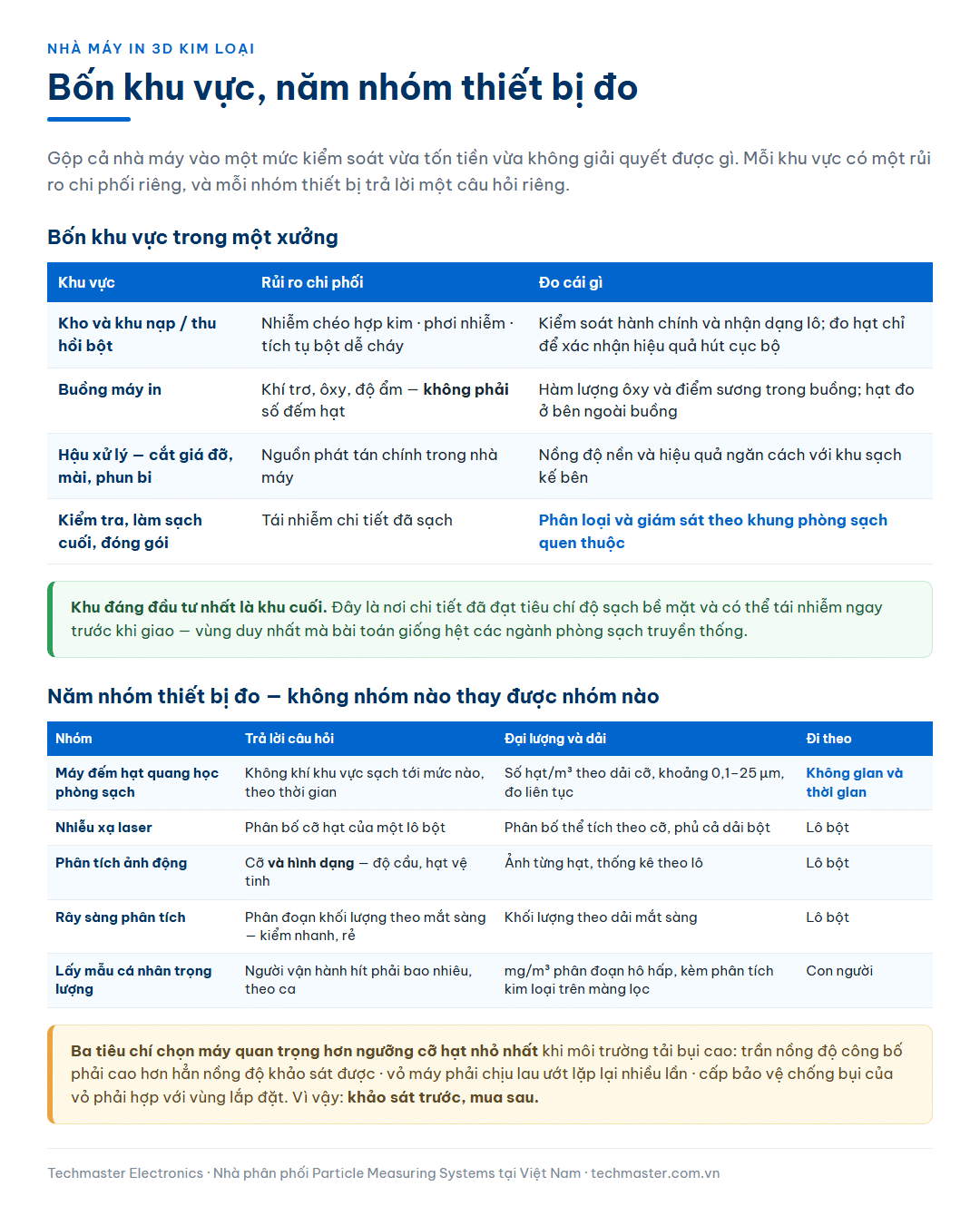

Bốn khu vực, bốn bài toán khác nhau

Gộp cả nhà máy vào một mức kiểm soát là cách chắc chắn vừa tốn tiền vừa không giải quyết được gì. Một xưởng in 3D kim loại có ít nhất bốn vùng với logic hoàn toàn khác nhau:

Khu vực	Rủi ro chi phối	Đo cái gì	Ghi chú bố trí
Kho và khu nạp/thu hồi bột	Nhiễm chéo hợp kim; phơi nhiễm; tích tụ bột dễ cháy	Chủ yếu là kiểm soát hành chính và nhận dạng lô; đo hạt không khí chỉ để xác nhận hiệu quả hút cục bộ	Thiết bị đo đặt ngoài vùng phát bụi, lấy mẫu qua ống
Buồng máy in	Khí trơ, ôxy, độ ẩm — không phải số đếm hạt	Hàm lượng ôxy và điểm sương trong buồng; hạt không khí đo ở bên ngoài buồng	Buồng kín; đo bên trong không phải bài toán của máy đếm hạt phòng sạch
Hậu xử lý — cắt giá đỡ, mài, phun bi, gia công	Phát sinh mạt và bụi ở cỡ mà máy đếm hạt nhìn thấy được	Nồng độ nền và hiệu quả ngăn cách với khu sạch kế bên	Đây là nguồn phát tán chính trong nhà máy
Kiểm tra, làm sạch cuối và đóng gói	Tái nhiễm chi tiết đã sạch	Phân loại và giám sát thường quy theo khung phòng sạch quen thuộc	Vùng duy nhất mà bài toán giống hệt các ngành khác

Kiến trúc đo hợp lý gần như luôn là đa điểm, cảm biến cố định, đặt ngoài vùng phát bụi — vì thứ cần theo dõi liên tục không phải nồng độ tuyệt đối tại nguồn mà là chênh lệch giữa các vùng: khu hậu xử lý có đang đẩy hạt sang khu đóng gói hay không. Một cảm biến cố định như thiết bị đếm hạt tiểu phân PMS Airnet II 501-4 đặt ở ranh giới hai vùng cho ra dữ liệu liên tục để trả lời đúng câu hỏi ấy, và khi số điểm tăng lên thì một bộ đa tạp như thiết bị đa tạp thông minh PMS ParticleSeeker cho phép phủ nhiều vị trí bằng một cảm biến duy nhất — hữu ích khi ngân sách phải trải trên bốn khu vực.

Vòng lặp bột tái sử dụng và nhiễm chéo hợp kim

Đây là đặc điểm không ngành nào khác có. Bột không dùng hết trong một lượt in được sàng, kiểm và đưa trở lại kho để dùng tiếp. Mỗi vòng như vậy làm thay đổi ba thứ: phân bố cỡ hạt dịch dần lên phía thô do phần mịn bị tiêu hao và do bắn toé bám vào hạt lớn; hàm lượng ôxy tăng; và độ chảy thay đổi theo.

Hệ quả cho hệ đo và hệ hồ sơ:

Góc thị trường: năm nhóm thiết bị đo và câu hỏi của từng nhóm

Thị trường thiết bị phục vụ ngành này chia thành năm nhóm không cạnh tranh trực tiếp với nhau. Bảng dưới đây nêu khách quan phạm vi của từng nhóm để tránh mua nhầm nhóm:

Nhóm	Câu hỏi trả lời được	Dải và đại lượng	Nhà cung cấp thường gặp
Máy đếm hạt quang học phòng sạch	Không khí khu vực sạch tới mức nào, theo thời gian	Số hạt/m³ theo dải cỡ, khoảng 0,1–25 µm, đo liên tục	Particle Measuring Systems, Lighthouse, TSI, Kanomax, Climet, Beckman Coulter
Nhiễu xạ laser	Phân bố cỡ hạt của một lô bột	Phân bố thể tích theo cỡ, phủ được cả dải bột; phương pháp có tiêu chuẩn thử riêng cho bột kim loại	Malvern Panalytical, Microtrac, Horiba, Beckman Coulter
Phân tích ảnh động	Cỡ và hình dạng hạt — độ cầu, hạt vệ tinh	Ảnh từng hạt, thống kê theo lô	Microtrac, Retsch và các hãng thiết bị phân tích bột
Rây sàng phân tích	Phân đoạn khối lượng theo mắt sàng — phép kiểm nhanh, rẻ	Khối lượng theo dải mắt sàng; có tiêu chuẩn thử riêng cho bột kim loại	Thiết bị phòng thí nghiệm phổ thông
Lấy mẫu cá nhân trọng lượng	Người vận hành hít phải bao nhiêu, theo ca	mg/m³ phân đoạn hô hấp, kèm phân tích kim loại trên màng lọc	Thiết bị an toàn vệ sinh lao động; phân tích tại phòng thí nghiệm

Ba nhóm giữa thuộc về phòng thí nghiệm vật liệu và đi theo lô bột. Nhóm thứ năm thuộc về bộ phận an toàn lao động và đi theo con người. Chỉ nhóm thứ nhất đi theo không gian và thời gian — và đó là lý do nó không thể thay thế bốn nhóm kia, cũng như bốn nhóm kia không thay thế được nó.

Trong nhóm thứ nhất, tiêu chí chọn cho môi trường in 3D kim loại khác với phòng sạch thông thường ở ba điểm: vỏ máy phải lau chùi được lặp lại nhiều lần bằng phương pháp ướt vì bụi kim loại bám dai; cấp bảo vệ chống bụi của vỏ phải phù hợp với vùng lắp đặt; và trần nồng độ công bố phải cao hơn hẳn nồng độ dự kiến, vì khu hậu xử lý có thể vượt xa mức của một phòng sạch. Một cảm biến vỏ thép không gỉ như máy đếm hạt tiểu phân PMS IsoAir Pro Plus hoặc PMS IsoAir Pro E phù hợp với yêu cầu lau chùi hơn vỏ nhựa, và nên là tiêu chí đối chiếu đầu tiên khi so báo giá giữa các hãng.

Hậu xử lý: nơi phép đếm hạt lấy lại ý nghĩa quen thuộc

Sau khi chi tiết rời buồng máy, nó đi qua một chuỗi công đoạn mà mỗi công đoạn vừa loại bỏ vừa tạo ra hạt: tách khỏi tấm nền, cắt bỏ giá đỡ, xử lý nhiệt, gia công tinh, đánh bóng, làm sạch. Với chi tiết y tế cấy ghép và chi tiết hàng không, tiêu chí cuối cùng không phải là độ sạch của phòng mà là độ sạch của chính bề mặt chi tiết — đại lượng đo bằng phương pháp khác hẳn, thường là trích ly rồi đếm hạt trong dịch rửa hoặc soi trên màng lọc.

Điểm nối giữa hai đại lượng là chỗ dễ hỏng nhất trong toàn bộ dây chuyền: một chi tiết đã được làm sạch đạt tiêu chí bề mặt, rồi được kiểm tra và đóng gói trong một phòng có nồng độ hạt không kiểm soát, sẽ tái nhiễm trước khi tới tay khách hàng. Đây là lý do vùng kiểm tra và đóng gói xứng đáng được đầu tư kiểm soát môi trường ngang với các ngành phòng sạch truyền thống, kể cả khi ba khu vực còn lại thì không.

Ở vùng này, phép đo trở lại đúng khuôn khổ quen thuộc: phân loại theo kế hoạch lấy mẫu có số điểm tính theo diện tích, cộng giám sát thường quy trong lúc đang làm việc. Một máy cầm tay lưu lượng cao như máy đếm hạt tiểu phân PMS Lasair III 350L ở 50 L/phút rút ngắn đáng kể thời gian mỗi lượt phân loại khi vùng đóng gói có diện tích lớn.

Lộ trình triển khai cho một xưởng tại Việt Nam

Giai đoạn	Việc cần làm	Dữ liệu thu được
1 — Khảo sát nền	Đo nồng độ hạt tại bốn khu vực trong ba trạng thái: ngừng máy, chạy máy không thao tác bột, và ca sản xuất đầy đủ	Biết vùng nào thực sự có vấn đề, thay vì suy đoán. Cũng cho biết trần nồng độ thiết bị cần bao nhiêu
2 — Viết yêu cầu môi trường	Với mỗi khu vực, ghi ra yêu cầu về hạt, nhiệt độ, độ ẩm và tiêu chí sạch vật thể lạ, kèm căn cứ	Phần hồ sơ mà đánh giá viên đọc — và là phần tiêu chuẩn bắt buộc phải có
3 — Lắp giám sát liên tục ở ranh giới	Cảm biến cố định tại ranh giới hậu xử lý ↔ đóng gói, và tại lối vào khu bột	Bằng chứng liên tục về hiệu lực của biện pháp ngăn cách
4 — Gắn phép đo vào sự kiện	Đo trước và sau mỗi lần đổi vật liệu, mỗi lần vệ sinh lớn, mỗi lần thay lọc hút bụi	Chuyển quy trình vệ sinh từ “đã ký” sang “đã chứng minh”
5 — Hợp nhất với hồ sơ vật liệu	Đưa dữ liệu môi trường vào cùng hồ sơ với dữ liệu lô bột và hồ sơ chi tiết	Khi có chi tiết bị loại, truy được cả ba lớp nguyên nhân trong một lần

Thứ tự này có một điểm khác với thói quen thường thấy: khảo sát trước, mua sau. Với môi trường tải bụi cao, thông số quyết định lại là trần nồng độ và khả năng lau chùi chứ không phải ngưỡng cỡ hạt nhỏ nhất — và không thể biết trần nồng độ cần bao nhiêu nếu chưa đo lần nào.
