Một con chip đi qua hàng trăm bước xử lý trước khi thành hình, nhưng không phải bước nào cũng nhạy cảm với hạt như nhau. Bài viết đi qua 9 công đoạn chính từ phiến silic tới chip đóng gói, chỉ ra đâu là những điểm mà một hạt bụi có thể tạo ra killer defect wafer (phá hỏng cả die) — và vì sao chiến lược kiểm soát nhiễm bẩn bán dẫn phải bao phủ đồng thời 5 môi trường khác nhau, chứ không chỉ không khí phòng sạch.
Nội dung chính
Vì sao hạt là kẻ thù số một của nhà máy bán dẫn
Trong sản xuất bán dẫn, các cấu trúc mạch được tạo ra ở kích thước rất nhỏ và xếp chồng qua nhiều lớp. Một hạt lạ rơi xuống bề mặt wafer đúng thời điểm có thể chắn ánh sáng khi in mạch, cản dòng ăn mòn, hoặc bị “chôn” lại dưới một lớp màng — tạo ra khuyết tật mà các bước sau không thể sửa. Đây là lý do ngành bán dẫn dùng khái niệm killer defect: khuyết tật đủ nghiêm trọng để làm hỏng hoàn toàn một die.
Quy tắc kinh nghiệm phổ biến trong ngành: hạt bắt đầu gây hại khi kích thước của nó vào khoảng một nửa kích thước đặc trưng nhỏ nhất của linh kiện đang chế tạo. Điều đó dẫn tới một hệ quả quan trọng — khi node công nghệ thu nhỏ, ngưỡng hạt cần quan tâm cũng lùi xuống theo. Với các nhà máy tiên tiến, dải hạt dưới 0,1 µm không còn là chuyện “để sau” mà là dải phải đo được ngay từ đầu.
Hệ quả thực tế: nếu thiết bị quan trắc chỉ bắt đầu đếm từ 0,3 µm, toàn bộ dải hạt nhỏ hơn trở thành điểm mù. Số liệu trên báo cáo vẫn “đạt”, trong khi năng suất (yield) vẫn sụt mà không rõ nguyên nhân.

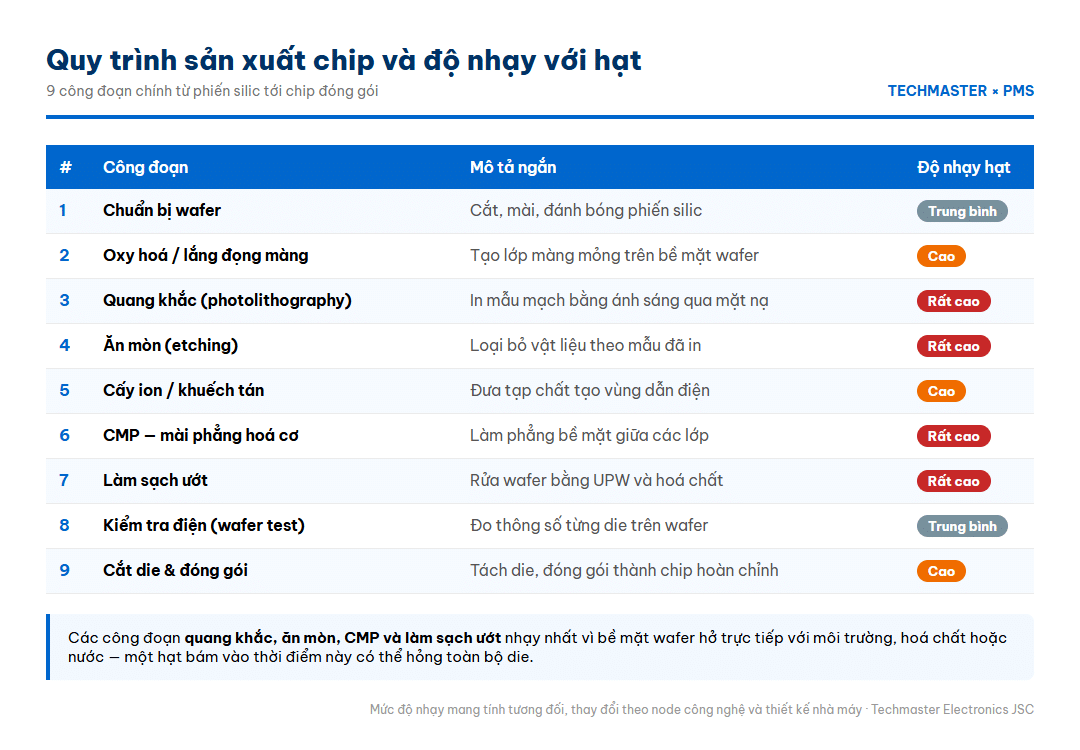

9 công đoạn chính và mức độ nhạy với hạt
Có thể chia dòng chảy sản xuất chip thành hai nửa: front-end (chế tạo linh kiện trên wafer, diễn ra trong fab) và back-end (kiểm tra, cắt die, đóng gói — thường do nhà máy OSAT đảm nhiệm). Front-end đòi hỏi môi trường sạch nghiêm ngặt hơn nhiều vì bề mặt wafer liên tục bị phơi ra.
| Nhóm | Công đoạn | Điều gì xảy ra với bề mặt wafer |
|---|---|---|
| Front-end trong fab |
Chuẩn bị wafer | Phiến silic được cắt, mài và đánh bóng đạt độ phẳng cao |
| Oxy hoá / lắng đọng màng | Phủ lớp màng mỏng — hạt bám lúc này sẽ bị chôn dưới lớp màng | |
| Quang khắc | Chiếu sáng qua mặt nạ để in mẫu mạch; bề mặt phủ chất cảm quang | |
| Ăn mòn (etching) | Loại bỏ vật liệu theo mẫu vừa in | |
| Cấy ion / khuếch tán | Đưa tạp chất vào silic để tạo vùng dẫn điện | |
| CMP (mài phẳng hoá cơ) | Dùng slurry mài phẳng bề mặt trước khi lên lớp tiếp theo | |
| Làm sạch ướt | Rửa wafer bằng nước siêu tinh khiết và hoá chất | |
| Back-end OSAT |
Kiểm tra điện trên wafer | Đo thông số từng die, đánh dấu die lỗi |
| Cắt die & đóng gói | Tách die và đóng gói thành chip hoàn chỉnh |
Bốn điểm nóng cần giám sát chặt nhất
Quang khắc. Đây là công đoạn quyết định độ chính xác của mạch. Hạt nằm trên wafer hoặc trên mặt nạ sẽ in ra khuyết tật lặp lại trên mọi lần phơi sáng. Khu vực quang khắc còn nhạy với một loại ô nhiễm khác không phải dạng hạt: ô nhiễm phân tử AMC — hơi acid, base hoặc chất ngưng tụ có thể làm hỏng chất cảm quang và bám lên thấu kính quang học đắt tiền.
Ăn mòn. Bề mặt đang hở và phản ứng hoá học đang diễn ra; một hạt che chắn cục bộ sẽ khiến vùng bên dưới không được ăn mòn đúng.
CMP. Bản chất của công đoạn này là mài bằng slurry chứa hạt mài — nên đây vừa là bước cần thiết vừa là nguồn phát sinh hạt. Kiểm soát chất lượng slurry và nước rửa sau CMP là bắt buộc.
Làm sạch ướt. Nghịch lý của công đoạn này: nếu nước hoặc hoá chất dùng để rửa lại chứa hạt, thì bước “làm sạch” chính là bước đưa nhiễm bẩn lên wafer. Đó là lý do nước siêu tinh khiết (UPW) trong fab được giám sát ở ngưỡng hạt rất nhỏ.

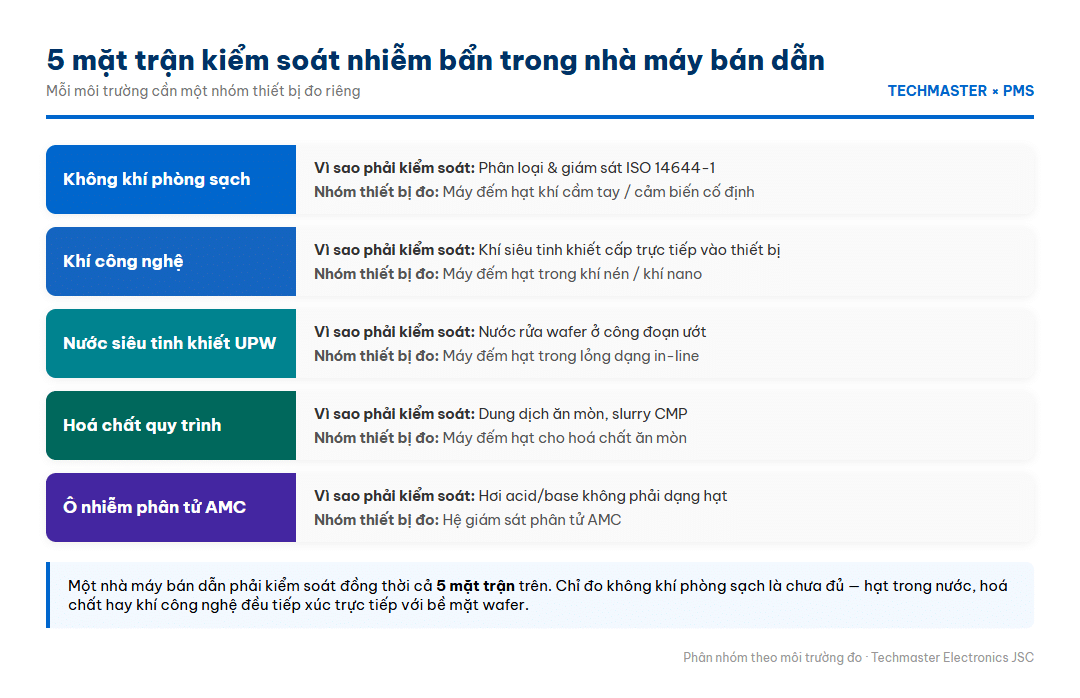

5 mặt trận kiểm soát nhiễm bẩn
Một sai lầm thường gặp khi thiết lập nhà máy mới là chỉ đầu tư đo không khí phòng sạch rồi coi như đã kiểm soát nhiễm bẩn. Thực tế, wafer tiếp xúc trực tiếp với ít nhất năm môi trường khác nhau, mỗi môi trường cần một nhóm thiết bị đo riêng:
- Không khí phòng sạch — phân loại và giám sát theo ISO 14644-1.
- Khí công nghệ — khí siêu tinh khiết cấp thẳng vào thiết bị, không đi qua phòng sạch.
- Nước siêu tinh khiết (UPW) — dùng ở mọi bước rửa.
- Hoá chất quy trình — dung dịch ăn mòn, slurry CMP.
- Ô nhiễm phân tử (AMC) — dạng hơi, không đếm được bằng máy đếm hạt thông thường.
Bỏ sót bất kỳ mặt trận nào đều tạo ra lỗ hổng: có nhà máy phòng sạch đạt ISO Class rất tốt nhưng vẫn gặp khuyết tật vì hạt đến từ đường nước hoặc khí công nghệ.
Đo ở đâu, bằng thiết bị nào
Tương ứng với 5 mặt trận trên là các nhóm thiết bị khác nhau. Với không khí phòng sạch, nhà máy cần máy đếm hạt đủ nhạy cho cấp sạch của mình — máy đếm hạt PMS Lasair III 110 đo từ 0,1 µm với 8 kênh lập trình, lưu lượng 28,3 LPM, phù hợp phân loại ISO Class 1–3. Khi cần giám sát liên tục thay vì đo định kỳ, cảm biến cố định như PMS Airnet II được lắp tại các điểm trọng yếu và nối về hệ giám sát trung tâm.
Với khí công nghệ, ngưỡng quan tâm lùi sâu hơn nữa — dòng PMS NanoAir đo hạt nano tới 10 nm trong khí. Với nước siêu tinh khiết, PMS Ultra DI 20 là thiết bị dạng in-line lắp thẳng vào đường ống UPW. Với hoá chất quy trình, cần máy chịu được môi trường ăn mòn như PMS Chem 20. Và với AMC — vốn không phải dạng hạt — cần hệ giám sát phân tử chuyên biệt như PMS AirSentry II đặt tại điểm sử dụng.
Điểm chung của cả năm nhóm: dữ liệu chỉ có giá trị khi được thu thập liên tục và truy vết được. Một phép đo đơn lẻ cho biết hiện trạng, nhưng chỉ chuỗi dữ liệu theo thời gian mới giúp phát hiện xu hướng xấu trước khi nó biến thành tổn thất năng suất.
Đang thiết lập hoặc nâng cấp hệ giám sát nhiễm bẩn cho nhà máy bán dẫn? Liên hệ Techmaster để được tư vấn cấu hình theo từng môi trường đo.
Câu hỏi thường gặp
Công đoạn nào trong sản xuất chip nhạy với hạt nhất?
Quang khắc, ăn mòn, CMP và làm sạch ướt — vì bề mặt wafer hở trực tiếp với môi trường, hoá chất hoặc nước tại các bước này.
Vì sao fab cần đo hạt nhỏ hơn 0,1 µm?
Hạt bắt đầu gây hại khi kích thước khoảng một nửa kích thước đặc trưng nhỏ nhất của linh kiện. Node càng nhỏ thì ngưỡng hạt cần đo càng lùi xuống; máy chỉ đo từ 0,3 µm sẽ bỏ sót dải nguy hiểm.
Đo không khí phòng sạch đã đủ chưa?
Chưa. Wafer còn tiếp xúc với khí công nghệ, nước siêu tinh khiết, hoá chất quy trình và ô nhiễm phân tử AMC — mỗi môi trường cần nhóm thiết bị đo riêng.
AMC khác hạt tiểu phân thế nào?
AMC là ô nhiễm dạng phân tử (hơi acid, base, chất ngưng tụ), không đếm được bằng máy đếm hạt quang học mà cần hệ giám sát phân tử chuyên biệt.
Front-end và back-end khác nhau ra sao về yêu cầu sạch?
Front-end (chế tạo trên wafer) yêu cầu cấp sạch nghiêm ngặt hơn vì bề mặt wafer liên tục bị phơi ra; back-end (kiểm tra, cắt die, đóng gói) yêu cầu thấp hơn nhưng vẫn cần kiểm soát.
