Khi một hệ giám sát hạt cho số liệu sai, nguyên nhân hiếm khi nằm ở cảm biến. Nó nằm ở chuỗi lấy mẫu — đoạn đường từ điểm đo tới cảm biến, nơi áp suất, lưu lượng và vật liệu quyết định mẫu tới nơi còn nguyên vẹn hay không. Bài viết đi qua bốn điểm chết phổ biến nhất của chuỗi này và cách các phụ kiện PMS xử lý từng điểm — từ việc xử lý áp suất với bộ lấy mẫu khí nén PMS Compressed Gas Kit, gom dòng bằng bộ chia mẫu khí đa điểm PMS AM LL, cho đến bảo vệ thiết bị với tủ an toàn cảm biến hạt PMS — theo đúng thứ tự nên thiết kế.
Nội dung chính
Chuỗi lấy mẫu: nơi số liệu thật sự được quyết định
Một hệ giám sát hạt liên tục gồm ba lớp: điểm lấy mẫu, chuỗi dẫn mẫu, và cảm biến cùng phần mềm. Ngân sách và sự chú ý thường dồn vào lớp thứ ba, trong khi phần lớn sai số sinh ra ở lớp thứ hai.
Lý do rất vật lý. Cảm biến quang học đếm hạt đi qua vùng chiếu sáng trong một đơn vị thể tích. Muốn con số ra đúng, thể tích đi qua phải đúng và hạt phải còn nguyên trong dòng khi tới nơi. Áp suất sai làm hỏng cả hai; lưu lượng dao động làm hỏng vế thứ nhất; đường ống dài và gấp khúc làm hỏng vế thứ hai. Cảm biến không có cách nào biết điều đó — nó vẫn trả về một con số trông rất bình thường.

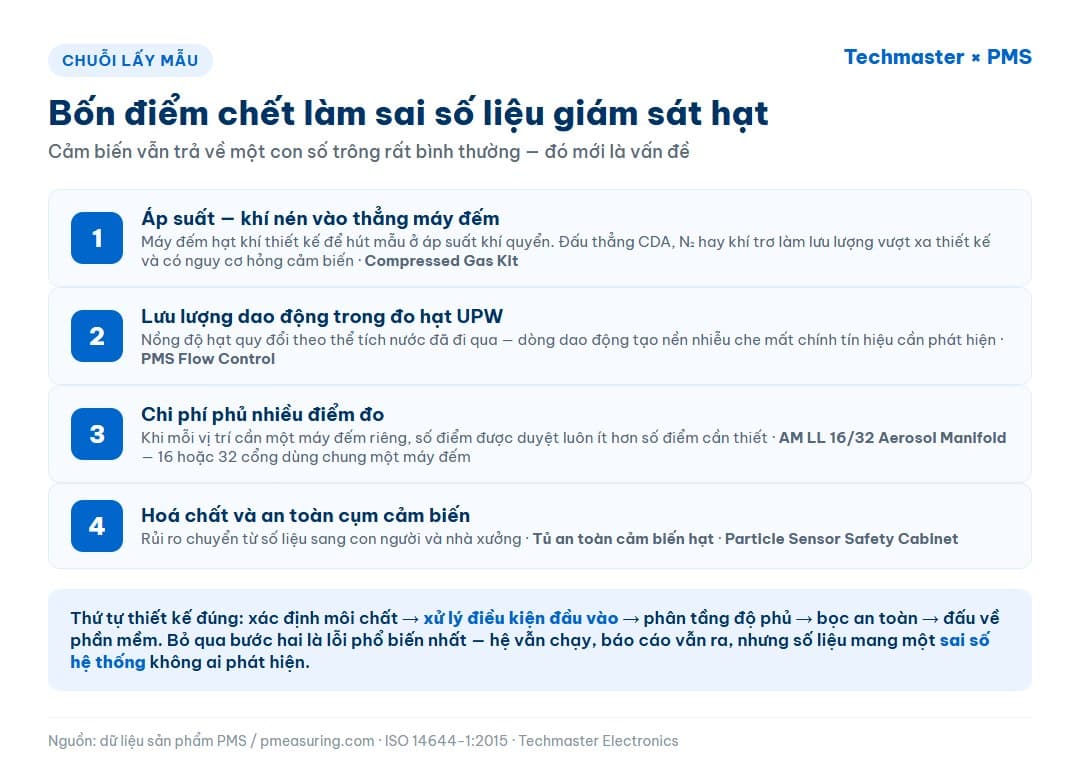

Vì vậy, cách đọc đúng về nhóm phụ kiện lấy mẫu không phải là “đồ gá lắp thêm”, mà là các thành phần bảo đảm tính hợp lệ của phép đo. Bốn mục dưới đây là bốn chỗ hay hỏng nhất.

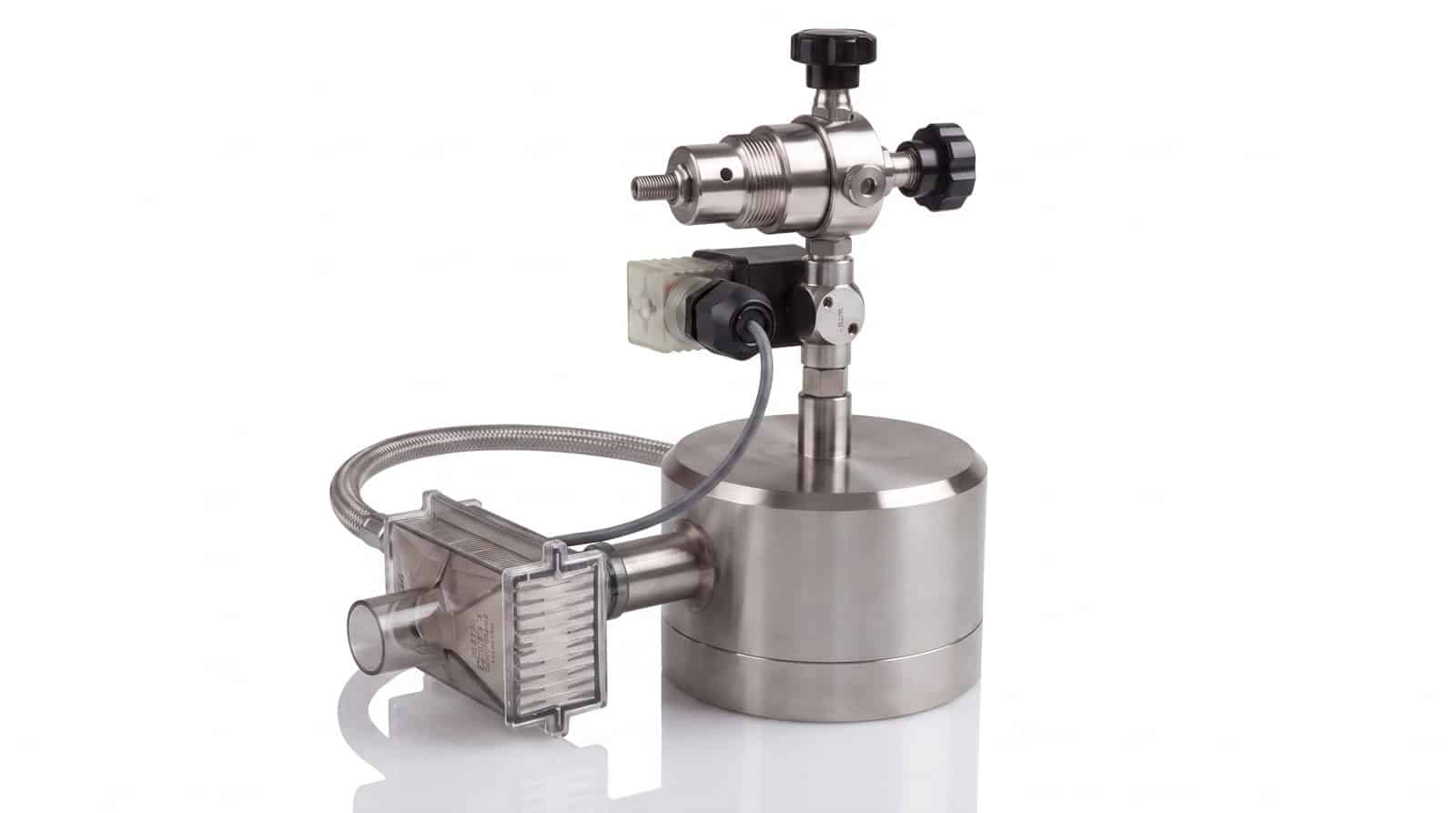

Bộ phụ kiện lấy mẫu khí nén PMS Compressed Gas Kit trên nền trắng — bình giảm áp thép không gỉ, cụm van và ống mềm bện thép
Điểm chết 1 — Áp suất: khí nén vào thẳng máy đếm
Máy đếm hạt khí được thiết kế để hút mẫu ở áp suất khí quyển. Khí nén trong nhà máy — khí nén sạch CDA, nitơ, khí trơ — nằm ở áp suất cao hơn nhiều bậc. Đấu thẳng đường khí nén vào đầu vào máy đếm dẫn tới hai hậu quả cùng lúc: lưu lượng qua cảm biến vượt xa thiết kế nên phép đếm mất hiệu lực, và bản thân cảm biến có nguy cơ hư hỏng.
Bộ phụ kiện lấy mẫu khí nén PMS Compressed Gas Kit giải quyết đúng điểm này: giảm áp khí nén an toàn về mức phù hợp với đầu vào máy đếm, cho các môi chất CDA, N₂ và khí trơ, tương thích với máy đếm hạt khí PMS hiện có. Nhờ đó phép đo trở nên chính xác và tái lập được, thay vì phụ thuộc vào cách kỹ thuật viên vặn van tiết lưu tại chỗ.
Khung tiêu chuẩn tham chiếu ở đây là ISO 8573 — bộ tiêu chuẩn phân loại độ sạch khí nén. Điểm cần nhớ: ISO 8573 phân hạng khí nén theo hạt, nước và dầu, nên khi báo cáo độ sạch khí nén, số liệu hạt chỉ có giá trị nếu điều kiện lấy mẫu chuẩn hoá. Không có bộ giảm áp chuyên dụng thì mỗi lần đo là một điều kiện khác nhau, và dữ liệu không so sánh được theo thời gian.
Điểm chết 2 — Lưu lượng dao động trong đo hạt UPW
Với nước siêu tinh khiết, vấn đề đảo chiều: thay vì áp suất quá cao, cái làm hỏng số liệu là lưu lượng không ổn định. Máy đếm hạt trong dung dịch quy đổi số hạt trên một thể tích nước đã đi qua; nếu dòng chảy dao động theo áp lực đường ống hoặc theo nhịp bơm, thể tích thực khác thể tích giả định, và nồng độ hạt báo cáo lệch theo.
Ở nhà máy bán dẫn, sai lệch này đặc biệt tai hại vì ngưỡng quan tâm rất thấp — người ta đang theo dõi những biến động nhỏ trong vòng lặp UPW để phát hiện sớm sự cố màng lọc hoặc nhiễm bẩn điểm sử dụng. Một nền nhiễu do lưu lượng sẽ che mất chính tín hiệu cần thấy.
Bộ điều khiển lưu lượng nước siêu tinh khiết PMS Flow Control giữ lưu lượng UPW qua cảm biến ở mức ổn định, loại bỏ sai số do dao động dòng và nhờ đó tăng độ chính xác lẫn tính lặp lại của phép đo. Thiết bị tương thích với các máy đếm hạt dung dịch PMS như Ultra DI 50 và dòng HSLIS, và lắp được vào hệ đo tiểu phân nước sẵn có mà không phải dựng lại đường ống.
Một cách kiểm tra nhanh xem hệ của bạn có vấn đề lưu lượng hay không: chạy cùng một điểm đo vào các thời điểm tải khác nhau trong ngày. Nếu số đếm nền thay đổi theo nhịp sản xuất trong khi chất lượng nước không đổi, nghi vấn đầu tiên là ổn định dòng chứ không phải nguồn hạt mới.
Điểm chết 3 — Chi phí phủ nhiều điểm đo
Điểm chết thứ ba không mang tính kỹ thuật mà mang tính ngân sách, nhưng hậu quả lên chất lượng dữ liệu thì rất thật: khi mỗi vị trí giám sát đều cần một máy đếm riêng, số điểm được duyệt luôn ít hơn số điểm cần thiết, và những vị trí bị cắt thường là nơi rủi ro thật sự nằm.
Bộ chia mẫu khí đa điểm PMS AM LL 16/32 Aerosol Manifold đảo ngược bài toán bằng lấy mẫu tuần tự: 16 hoặc 32 cổng lấy mẫu dùng chung một máy đếm hạt, quay vòng lần lượt qua từng cổng. Chi phí giám sát đa điểm giảm mạnh so với phương án trang bị máy đếm riêng cho từng vị trí, và toàn bộ dữ liệu về chung một hệ để quản lý thống nhất.
Đánh đổi cần nói thẳng: lấy mẫu tuần tự nghĩa là mỗi cổng chỉ được đo trong một phần của chu kỳ, không phải liên tục. Cách chọn đúng là phân tầng — những điểm trọng yếu nhất giữ cảm biến chuyên dụng chạy liên tục, còn vùng bao quanh dùng manifold để có độ phủ rộng. Manifold tương thích với các máy đếm hạt khí PMS dòng Lasair và Airnet, nên hai tầng này dùng chung nền tảng thiết bị.
Điểm chết 4 — Hoá chất và an toàn cụm cảm biến
Khi ứng dụng cảm biến đo hạt trong môi trường hoá chất, rủi ro không còn chỉ nằm ở sai số của dữ liệu mà nằm ở sự an toàn của con người và nhà xưởng. Hãng PMS cung cấp hai loại tủ bảo vệ phục vụ hai bài toán hoàn toàn khác nhau, nhưng trên thực tế lại rất thường bị nhầm lẫn.

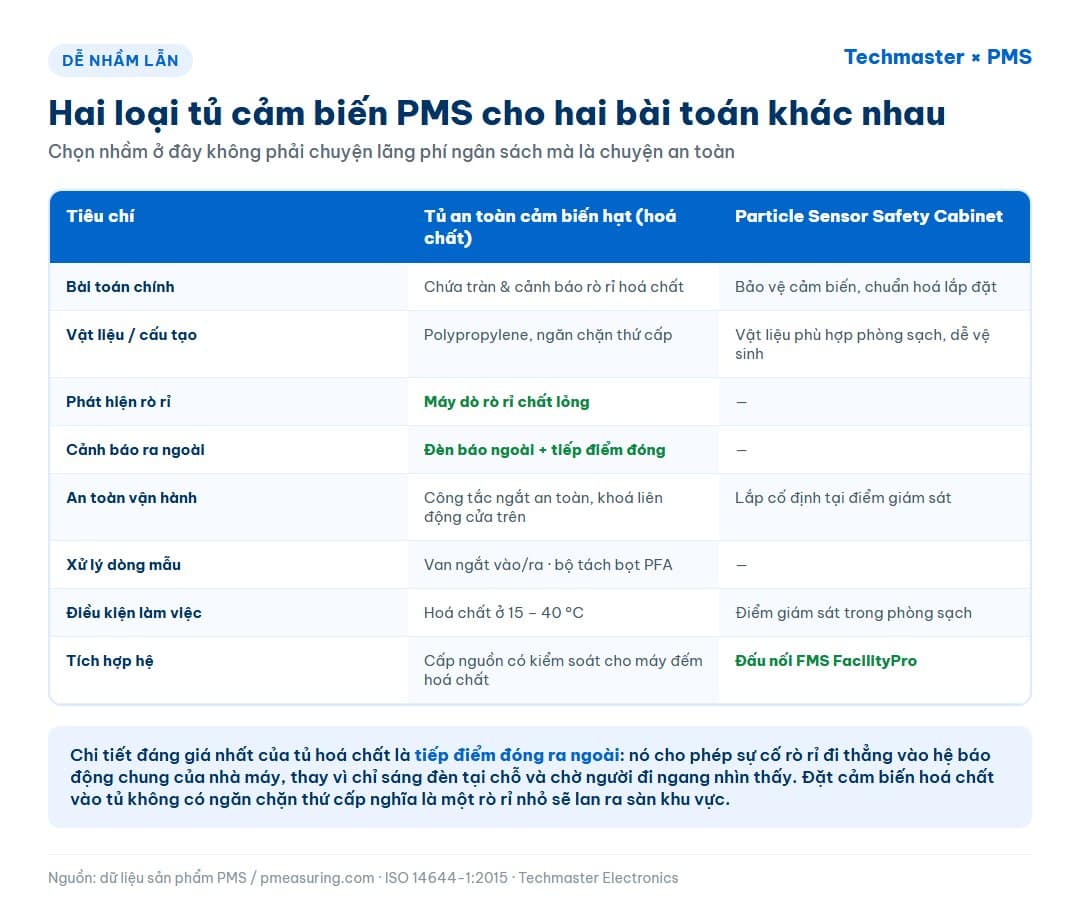

Bảng So Sánh Hai Dòng Tủ Bảo Vệ Cảm Biến Hạt PMS
| Tiêu chí | Tủ an toàn cảm biến hạt (hoá chất) | Particle Sensor Safety Cabinet |
|---|---|---|
| Bài toán chính | Chứa tràn và cảnh báo rò rỉ hoá chất | Bảo vệ cảm biến khỏi va đập, chuẩn hoá lắp đặt |
| Vật liệu / cấu tạo | Polypropylene, ngăn chặn thứ cấp | Vật liệu phù hợp phòng sạch, dễ vệ sinh |
| Cảnh báo | Máy dò rò rỉ chất lỏng, đèn báo ngoài kèm tiếp điểm đóng | — |
| An toàn vận hành | Công tắc ngắt an toàn, khoá liên động cửa trên | Lắp cố định tại điểm giám sát |
| Xử lý dòng mẫu | Van ngắt vào/ra, bộ tách bọt PFA | — |
| Điều kiện làm việc | Hoá chất ở nhiệt độ môi trường 15 – 40 °C | Điểm giám sát trong phòng sạch |
| Tích hợp hệ | Cấp nguồn có kiểm soát cho máy đếm hạt hoá chất | Đấu nối FMS FacilityPro, cảm biến từ xa PMS |
1. Tủ An Toàn Cảm Biến Hạt (Chuyên Dụng Cho Hóa Chất)
Tủ an toàn cảm biến hạt PMS thực chất là một thiết bị an toàn hoá chất. Thiết bị được cấu tạo với lớp ngăn chặn thứ cấp bằng polypropylene, máy dò rò rỉ chất lỏng, van ngắt mẫu đầu vào/ra và bộ tách bong bóng PFA giúp loại bỏ các bọt khí lớn. Thiết kế an toàn vận hành bao gồm cửa trên có khoá liên động và hai cặp tay cầm bên hông để di chuyển linh hoạt.
Điểm đáng chú ý: Đèn báo bên ngoài của tủ được trang bị tiếp điểm đóng. Tính năng này cho phép tín hiệu của một sự cố rò rỉ truyền thẳng vào hệ thống báo động chung của nhà máy, thay vì chỉ sáng đèn tại chỗ và thụ động chờ nhân viên đi ngang qua nhìn thấy.

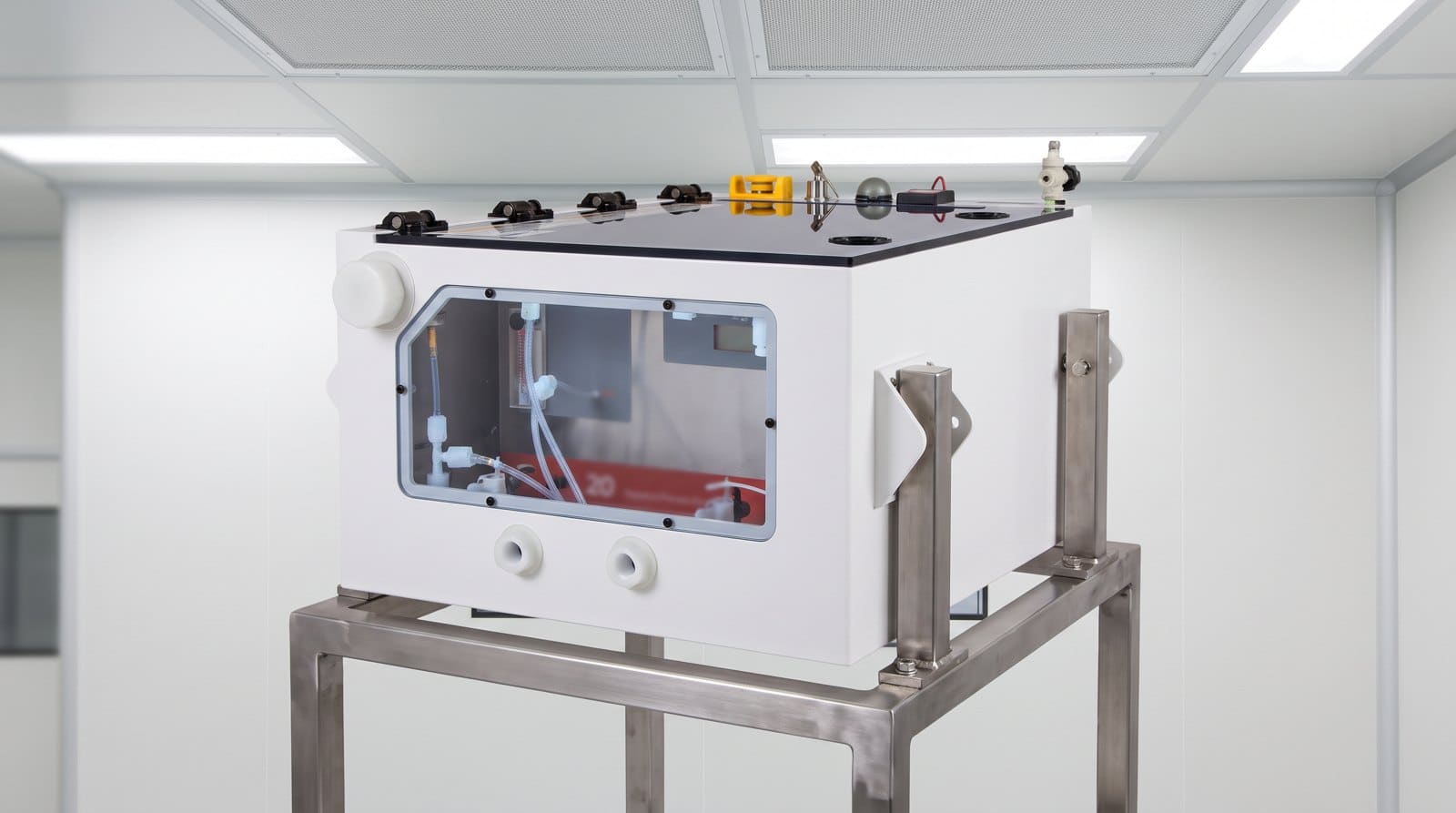

2. Tủ Bảo Vệ Cảm Biến Hạt Tiêu Chuẩn (Particle Sensor Safety Cabinet)
Ngược lại, dòng Particle Sensor Safety Cabinet là giải pháp lắp đặt dành riêng cho cảm biến khí cố định. Chức năng chính của nó là bảo vệ thiết bị khỏi va đập và tác động từ môi trường, đồng thời chuẩn hoá cách lắp đặt sao cho gọn gàng và nhất quán.
Tủ được chế tạo từ vật liệu ít phát sinh hạt, hoàn toàn phù hợp với tiêu chuẩn phòng sạch. Hơn nữa, nó tương thích tốt với các dòng cảm biến từ xa của PMS (như dòng IsoAir) và cho phép đấu nối trực tiếp vào hệ thống giám sát tập trung FacilityPro.
Lựa Chọn Sai Không Chỉ Là Bài Toán Chi Phí
Việc chọn nhầm giữa hai loại tủ này không phải là câu chuyện lãng phí ngân sách mà là vấn đề an toàn cốt lõi. Nếu bạn đặt một cảm biến hoá chất vào chiếc tủ khí tiêu chuẩn — vốn không có lớp ngăn chặn thứ cấp — đồng nghĩa với việc một sự cố rò rỉ dù là nhỏ nhất cũng sẽ trực tiếp lan tràn ra sàn khu vực làm việc.
Bảng so sánh tủ an toàn cảm biến hạt cho hoá chất và Particle Sensor Safety Cabinet theo cấu tạo, cảnh báo rò rỉ và tích hợp hệThứ tự thiết kế và danh mục vật tư
Thứ tự dưới đây tránh được việc phải sửa hệ sau khi lắp:
- Xác định môi chất và điểm đo — khí phòng sạch, khí nén, UPW hay hoá chất. Đây là bước quyết định mọi thứ phía sau.
- Xử lý điều kiện đầu vào — giảm áp cho khí nén, ổn định lưu lượng cho UPW. Làm trước khi chọn cảm biến, không phải sau.
- Phân tầng độ phủ — điểm trọng yếu dùng cảm biến chuyên dụng; vùng bao quanh dùng bộ chia mẫu khí đa điểm PMS AM LL 16 hoặc 32 cổng.
- Bọc an toàn và chuẩn hoá lắp đặt — tủ hoá chất cho cụm cảm biến dung dịch, tủ bảo vệ cho cảm biến khí cố định.
- Đấu về phần mềm — đưa toàn bộ điểm đo vào một hệ quản lý dữ liệu duy nhất.
Bỏ qua bước 2 là lỗi phổ biến nhất. Hệ thống vẫn hoạt động và báo cáo vẫn ra. Tuy nhiên, số liệu đã mang một sai số hệ thống. Không ai phát hiện ra cho đến khi xảy ra tranh cãi về kết quả bất thường.
Cần thiết kế trọn bộ chuỗi lấy mẫu cho hệ giám sát hạt? Techmaster là nhà phân phối Particle Measuring Systems tại Việt Nam. Chúng tôi có phòng hiệu chuẩn được ANAB công nhận theo chuẩn ISO/IEC 17025.
Câu hỏi thường gặp
Có thể đo khí nén bằng máy đếm hạt thông thường mà không cần bộ giảm áp không?
Không nên. Máy đếm hạt khí chỉ hút mẫu ở áp suất khí quyển. Khí nén CDA, nitơ hay khí trơ có áp suất cao hơn nhiều. Đấu thẳng làm lưu lượng vượt ngưỡng, gây sai kết quả và dễ hỏng cảm biến. Cần dùng Compressed Gas Kit để giảm áp, giúp phép đo chính xác và ổn định.
Bộ chia mẫu khí đa điểm PMS AM LL 32 cổng có thay được 32 máy đếm hạt không?
Không hoàn toàn, vì manifold chỉ lấy mẫu tuần tự từng cổng chứ không liên tục. Nên dùng cách phân tầng: đo liên tục ở những điểm trọng yếu nhất. Sau đó dùng manifold mở rộng vùng phụ trợ để tiết kiệm chi phí hơn mua máy rời.
Hai loại tủ cảm biến PMS khác nhau ở đâu?
Tủ an toàn hoá chất hoạt động với hoá chất ở 15–40 °C. Nó ngăn rò rỉ, có van ngắt, tách bọt PFA và nhiều chốt an toàn. Còn Particle Sensor Safety Cabinet dùng cho cảm biến khí cố định. Loại này giúp chống va đập, chuẩn hoá lắp đặt và phù hợp tiêu chuẩn phòng sạch.
Bộ điều khiển lưu lượng có cần thiết nếu đường UPW đã có áp lực ổn định?
Vẫn nên có. Áp lực ống chính ổn định chưa chắc lưu lượng qua cảm biến đã ổn định. Nhánh lấy mẫu vẫn bị ảnh hưởng bởi nhịp tiêu thụ ở các điểm khác. Do nồng độ hạt tính theo thể tích nước, dòng dao động sẽ gây sai số. Điều này tạo ra nhiễu và che lấp các biến động thật cần phát hiện.
Nên đầu tư phụ kiện chuỗi lấy mẫu ở giai đoạn nào của dự án?
Nên mua cùng lúc với cảm biến, không phải sau đó. Áp suất và lưu lượng sẽ quyết định cấu hình cảm biến phù hợp. Xử lý ngay từ khâu thiết kế sẽ rẻ hơn, tránh phải sửa đường ống sau này. Lắp bổ sung muộn sẽ phải dừng hệ thống và làm lại đường dẫn mẫu. Việc này cũng làm đứt quãng tính liên tục của chuỗi dữ liệu lịch sử.
