Khi một fab hoặc một nhà máy điện tử bắt đầu quan tâm tới ô nhiễm phân tử, gần như luôn có hai đề xuất đặt cạnh nhau: mua một máy phân tích đo liên tục tại chỗ, hoặc lấy mẫu bằng ống hấp thụ rồi gửi phòng thí nghiệm phân tích. Hai phương án này thường được so bằng giá và bằng độ nhạy, và đó là cách so sai. Khác biệt quyết định nằm ở độ phân giải thời gian: một bên trả lời câu hỏi “nồng độ trung bình của khu vực này là bao nhiêu”, bên kia trả lời “chuyện gì đã xảy ra lúc 14 giờ 10 phút”. Bài viết đối chiếu bốn nhóm phương pháp đo AMC theo các tiêu chí kiểm chứng được, kèm phép tính cho thấy vì sao một sự cố mười lăm phút có thể biến mất hoàn toàn khỏi một mẫu tám tiếng.
- ISO 14644-8 phân loại cái gì, và không nói cái gì
- Bốn nhóm phương pháp đo AMC
- Phép chia làm biến mất một sự cố
- Khoảng mù của phép đo luân phiên nhiều điểm
- Hạn chế thật của từng nhóm, nói thẳng
- Chọn phương pháp theo câu hỏi cần trả lời
- Cách phối hợp hai bộ số trong một chương trình
- Những dòng cần hỏi bằng văn bản trước khi mua
- Câu hỏi thường gặp
ISO 14644-8 phân loại cái gì, và không nói cái gì
Phần 8 của bộ ISO 14644 là phần dành cho ô nhiễm phân tử trong không khí. Bản gốc năm 2006 mang tên phân loại ô nhiễm phân tử không khí (AMC); bản soát xét năm 2022 đổi cách diễn đạt thành đánh giá độ sạch không khí theo nồng độ hoá chất (ACC). Cách phân lớp thì vẫn theo một nguyên tắc đơn giản và rất dễ đọc nhầm nếu chưa quen:
Lớp ISO-AMC = log₁₀ (nồng độ tính bằng gam trên mét khối)
Vì nồng độ luôn rất nhỏ nên số mũ luôn âm, ví dụ ISO-AMC −7,8 cho nhóm hợp chất hữu cơ bay hơi. Hệ quả trực tiếp: lớp càng âm thì không khí càng sạch, và chênh một đơn vị lớp là chênh mười lần nồng độ. Đây là chỗ dễ nhầm khi đọc hợp đồng, vì trực giác quen với thang cấp sạch hạt, nơi số nhỏ mới là sạch.
Điều quan trọng hơn cho bài này: phần 8 phân loại trạng thái. Nó nói cho biết nồng độ trung bình thuộc lớp nào, chứ không nói khi nào có sự cố, kéo dài bao lâu và bắt nguồn từ đâu. Chính vì vậy mà một chương trình chỉ có phép phân loại định kỳ vẫn có thể để lọt hoàn toàn các sự kiện ngắn — trong khi với ô nhiễm phân tử, sự kiện ngắn mới là thứ phá hỏng lô hàng.
Nhiễm bẩn phân tử thường được mô tả như một chuỗi ba bước: phát sinh từ nguồn bên ngoài, rò rỉ quy trình, vật liệu xây dựng hoặc chính con người; vận chuyển trong không khí, tức phần mà ISO 14644-8 phân loại; và hấp phụ lên bề mặt nhạy cảm, tức phần mà độ sạch bề mặt theo hoá chất mô tả. Phép đo trong không khí chỉ nhìn thấy bước giữa. Nếu bước đó chỉ được lấy mẫu vài lần mỗi tháng, chuỗi ba bước bị đứt mất phần nguyên nhân.
Bốn nhóm phương pháp đo AMC

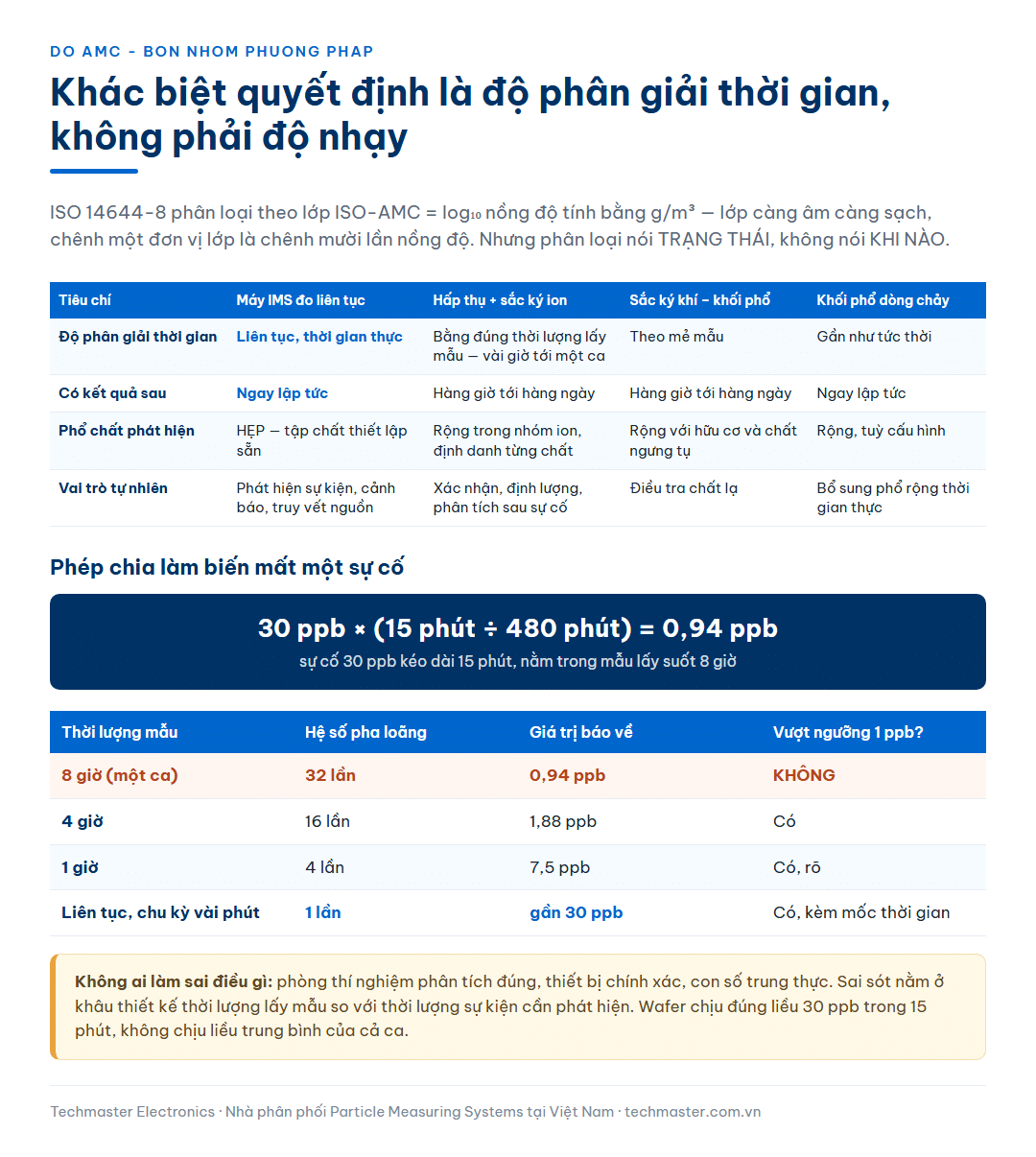

Bảng dưới đây gom các phương pháp đang được dùng trong nhà máy bán dẫn và điện tử thành bốn nhóm, so theo các tiêu chí có thể kiểm chứng bằng tài liệu chứ không theo cảm nhận.
| Tiêu chí | Máy IMS đo liên tục tại chỗ | Lấy mẫu hấp thụ + sắc ký ion | Sắc ký khí ghép khối phổ | Các kỹ thuật khối phổ dòng chảy khác |
|---|---|---|---|---|
| Nguyên lý | Phổ di động ion — phân biệt ion theo độ linh động trong điện trường | Bẫy chất vào dung dịch hoặc vật liệu hấp thụ, sau đó tách và định lượng ion trên cột sắc ký | Tách hỗn hợp trên cột khí rồi nhận dạng theo khối phổ | Ion hoá mềm trực tiếp dòng khí, đo theo thời gian thực |
| Độ phân giải thời gian | Liên tục, theo thời gian thực | Bằng đúng thời lượng lấy mẫu — thường vài giờ tới một ca | Theo mẻ mẫu; một số cấu hình chạy trực tuyến | Gần như tức thời |
| Có kết quả sau bao lâu | Ngay lập tức | Hàng giờ tới hàng ngày, tuỳ phòng thí nghiệm | Hàng giờ tới hàng ngày | Ngay lập tức |
| Phổ chất phát hiện | Hẹp — một tập chất được thiết lập sẵn | Rộng trong nhóm ion, định danh và định lượng từng chất | Rộng với chất hữu cơ và chất ngưng tụ | Rộng, tuỳ cấu hình |
| Vai trò tự nhiên | Phát hiện sự kiện, cảnh báo, truy vết nguồn | Xác nhận, định lượng, phân tích sau sự cố | Điều tra chất lạ và nhóm hữu cơ | Bổ sung khi cần phổ rộng theo thời gian thực |
| Chi phí mỗi số liệu | Thấp khi đã đầu tư thiết bị | Cao cho từng mẫu | Cao | Cao khi đầu tư |
Tài liệu tổng quan về cảm biến ô nhiễm phân tử cho sản xuất bán dẫn (đăng trên Micro and Nano Systems Letters, 2026) tóm tắt sự phân vai này rất gọn: các kỹ thuật dựa trên tách chất như sắc ký khí ghép khối phổ và sắc ký ion mạnh ở khả năng nhận dạng từng hợp chất nhưng thiếu khả năng đo thời gian thực, nên phù hợp với phân tích sau sự cố hơn là kiểm soát phòng ngừa; còn phổ di động ion đã được dùng cho giám sát AMC nồng độ thấp trong phòng sạch nhưng bị giới hạn ở một tập chất hẹp. Việc đo bằng sắc ký ion các chất axit và bazơ trong không khí phòng sạch không phải kỹ thuật mới — nó đã được công bố thành phương pháp trên Journal of Chromatography A từ cuối những năm 1990 và tới nay vẫn là phương pháp đối chứng.
Một chi tiết đáng yên tâm cho người đang phân vân: đã có so sánh song song ghi nhận rằng dữ liệu giám sát HCl bằng phổ di động ion và bằng sắc ký cho kết quả nhất quán với nhau. Nghĩa là câu hỏi đúng không phải “phương pháp nào chính xác hơn” mà là “phương pháp nào trả lời được câu hỏi tôi đang có”.
Phép chia làm biến mất một sự cố
Đây là lập luận trung tâm của bài, và nó chỉ là một phép chia.
Giả sử một sự cố làm nồng độ một chất axit bay hơi tăng vọt lên 30 ppb và kéo dài 15 phút, còn nền của khu vực là 0 ppb. Nếu khu vực đó đang được lấy mẫu bằng ống hấp thụ trong 8 giờ theo một ca sản xuất, thì nồng độ mà phòng thí nghiệm báo về là giá trị trung bình theo thời gian:
30 ppb × (15 phút ÷ 480 phút) = 0,94 ppb
| Thời lượng mẫu | Hệ số pha loãng theo thời gian | Giá trị báo về từ sự cố 30 ppb kéo dài 15 phút | Có vượt ngưỡng 1 ppb không? |
|---|---|---|---|
| 8 giờ (một ca) | 32 lần | 0,94 ppb | Không |
| 4 giờ | 16 lần | 1,88 ppb | Có |
| 1 giờ | 4 lần | 7,5 ppb | Có, rõ |
| Đo liên tục, chu kỳ vài phút | 1 lần | gần 30 ppb | Có, kèm mốc thời gian |
Với mẫu tám giờ, một sự cố ba mươi lần ngưỡng hiện ra dưới ngưỡng và báo cáo ghi “đạt”. Không ai làm sai điều gì: phòng thí nghiệm phân tích đúng, thiết bị chính xác, con số trung thực. Vấn đề là câu hỏi được đặt sai ngay từ khâu thiết kế lấy mẫu.
Điều làm phép chia này quan trọng hơn nữa là bản chất của tổn thất do AMC. Wafer hoặc bán thành phẩm bị phơi trước nồng độ 30 ppb trong mười lăm phút chịu đúng liều lượng đó, chứ không chịu liều lượng trung bình của cả ca. Cơ chế hư hại phụ thuộc tích số nồng độ nhân thời gian phơi tại chỗ, trong khi phép lấy mẫu dài lại chia con số đó cho toàn ca. Hai phép tính không cùng một hệ quy chiếu.
Khoảng mù của phép đo luân phiên nhiều điểm
Máy đo liên tục giải quyết được vấn đề trên, nhưng chỉ ở nơi nó đang đo. Với cấu hình một máy phân tích luân phiên qua nhiều cổng lấy mẫu — cách làm kinh tế nhất khi cần phủ diện rộng — mỗi điểm chỉ được nhìn trong một phần của chu kỳ. Công thức rất đơn giản:

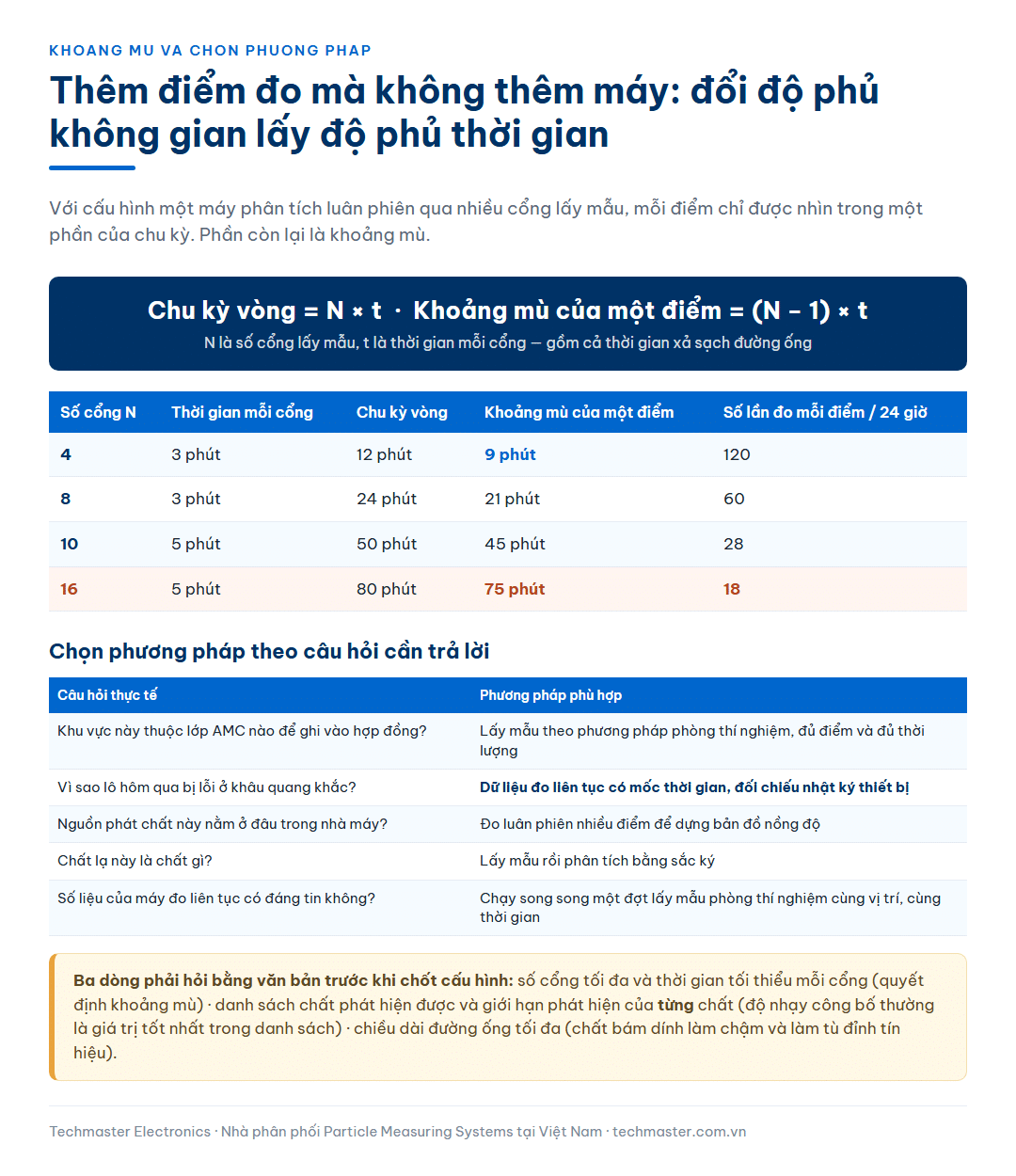

Chu kỳ vòng = N × t · Khoảng mù của một điểm = (N − 1) × t
trong đó N là số cổng lấy mẫu và t là thời gian dành cho mỗi cổng, gồm cả thời gian xả sạch đường ống trước khi số liệu ổn định.
| Số cổng N | Thời gian mỗi cổng t | Chu kỳ vòng | Khoảng mù của một điểm | Số lần đo mỗi điểm trong 24 giờ |
|---|---|---|---|---|
| 4 | 3 phút | 12 phút | 9 phút | 120 |
| 8 | 3 phút | 24 phút | 21 phút | 60 |
| 10 | 5 phút | 50 phút | 45 phút | 28 |
| 16 | 5 phút | 80 phút | 75 phút | 18 |
Bảng này nói một điều mà tài liệu bán hàng ít khi nói: tăng số điểm mà không tăng số máy phân tích thì đổi độ phủ không gian lấy độ phủ thời gian. Ở cấu hình mười sáu cổng với năm phút mỗi cổng, sự cố mười lăm phút trong ví dụ trên có xác suất đáng kể rơi trọn vào khoảng mù của điểm cần quan tâm. Đây là lý do vì sao các điểm tới hạn nhất — cổng nạp của thiết bị quang khắc, khu vực lưu wafer — thường được tách ra dùng máy đo riêng, còn phần diện rộng mới dùng cấu hình luân phiên. Cách phân bổ này đã được bàn kỹ ở bài một máy phân tích phục vụ bao nhiêu điểm.
Về sản phẩm cụ thể: PMS AirSentry II Point-of-Use là cấu hình đo liên tục tại một vị trí tới hạn, dùng phổ di động ion để phát hiện các nhóm axit (HF, HCl, HBr, HNO₃, SOₓ), clorua, amin và amoniac, với độ nhạy ở mức phần nghìn tỷ. Còn PMS AirSentry II Mapping System là cấu hình một máy phân tích luân phiên qua nhiều cổng lấy mẫu để dựng bản đồ AMC toàn khu vực. Số cổng và thời gian mỗi cổng là hai tham số cấu hình — cần lấy bằng văn bản cho đúng cấu hình sẽ mua, rồi thay vào công thức trên trước khi chốt số điểm, vì chính hai tham số này quyết định khoảng mù mà nhà máy sẽ phải sống chung. So sánh chi tiết hai cấu hình có ở bài AirSentry II Mapping và Point-of-Use.
Hạn chế thật của từng nhóm, nói thẳng
Không có phương pháp nào không có nhược điểm, và một chương trình tốt được xây trên hiểu biết về các nhược điểm đó chứ không phải trên việc bỏ qua chúng.
| Phương pháp | Điều nó làm tốt | Điều nó không làm được |
|---|---|---|
| Máy IMS đo liên tục | Bắt sự kiện đúng thời điểm; cho phép truy ngược về thao tác, ca, hoặc thiết bị nào gây ra | Chỉ nhận các chất nằm trong tập đã thiết lập; gặp một chất lạ, nó không nói được đó là chất gì. Cần chương trình kiểm chứng và hiệu chuẩn định kỳ như mọi thiết bị đo khác |
| Hấp thụ + sắc ký ion | Định danh và định lượng từng ion; là phương pháp đối chứng để xác nhận số liệu của thiết bị đo liên tục | Không bắt được sự kiện ngắn do trung bình hoá; kết quả về muộn nên không dùng để can thiệp; phụ thuộc hiệu suất thu hồi của môi trường hấp thụ và thao tác lấy mẫu |
| Sắc ký khí ghép khối phổ | Mở được nhóm hữu cơ và chất ngưng tụ, nơi mà thiết bị đo ion không nhìn thấy | Chi phí và độ trễ cao; thường chỉ dùng khi có nghi vấn cụ thể |
| Phân loại theo ISO 14644-8 | Cho một con số công bố được với khách hàng và đưa vào hợp đồng | Là ảnh chụp trạng thái; không thay được giám sát liên tục và không nói gì về nguyên nhân |
Điểm cần nhấn: nhược điểm “tập chất hẹp” của thiết bị đo liên tục không phải lỗi kỹ thuật cần khắc phục, mà là hệ quả của việc thiết bị được tối ưu cho đúng những chất đã biết là gây hại trong ngành. Cách xử lý đúng là giữ một đường phân tích phòng thí nghiệm bên cạnh để mở rộng phổ khi cần, chứ không phải kỳ vọng một thiết bị làm cả hai việc.
Chọn phương pháp theo câu hỏi cần trả lời
| Câu hỏi thực tế | Phương pháp phù hợp | Vì sao |
|---|---|---|
| Khu vực này thuộc lớp AMC nào để ghi vào hợp đồng? | Lấy mẫu theo phương pháp phòng thí nghiệm, đủ số điểm và đủ thời lượng | Cần con số trung bình có phương pháp chuẩn hoá và truy xuất được |
| Vì sao lô hôm qua bị lỗi ở khâu quang khắc? | Dữ liệu đo liên tục có mốc thời gian, đối chiếu nhật ký thiết bị | Chỉ dữ liệu theo thời gian mới ghép được với sự kiện sản xuất |
| Nguồn phát chất này nằm ở đâu trong nhà máy? | Đo luân phiên nhiều điểm để dựng bản đồ nồng độ | Truy vết nguồn cần so sánh không gian trên cùng một cảm biến |
| Chất lạ này là chất gì? | Lấy mẫu rồi phân tích bằng sắc ký, chọn kỹ thuật theo nhóm chất nghi ngờ | Định danh là việc của phương pháp tách chất |
| Bộ lọc hoá chất còn hiệu quả không? | Đo liên tục hai phía của bộ lọc, hoặc đo tại điểm sử dụng theo chu kỳ ngắn | Hiệu quả lọc suy giảm dần theo thời gian, cần dữ liệu xu hướng |
| Số liệu của máy đo liên tục có đáng tin không? | Chạy song song một đợt lấy mẫu phòng thí nghiệm trên cùng vị trí và cùng khoảng thời gian | Đây là cách kiểm chứng chéo đã được dùng trong tài liệu công bố |
Cách phối hợp hai bộ số trong một chương trình
Bố cục thường gặp ở các nhà máy đã vận hành ổn định gồm bốn lớp:
| Lớp | Nội dung | Tần suất |
|---|---|---|
| 1. Giám sát liên tục tại điểm tới hạn | Máy đo liên tục tại cổng nạp thiết bị nhạy nhất và khu vực lưu bán thành phẩm | 24/7, chu kỳ báo cáo phút |
| 2. Bản đồ khu vực | Máy phân tích luân phiên nhiều cổng phủ các khu vực còn lại | 24/7 theo chu kỳ vòng, có ghi rõ khoảng mù |
| 3. Đối chứng phòng thí nghiệm | Lấy mẫu song song trên cùng vị trí với lớp 1 và lớp 2 | Định kỳ, và mỗi khi có nghi vấn về số liệu |
| 4. Phân loại công bố | Phép đo theo phương pháp chuẩn hoá cho con số đưa vào hợp đồng | Theo yêu cầu khách hàng hoặc theo chu kỳ tái đánh giá |
Nếu ngân sách chỉ đủ hai lớp, thứ tự ưu tiên nên là lớp 1 và lớp 3: một điểm đo liên tục ở nơi tổn thất lớn nhất, cộng một đường đối chứng phòng thí nghiệm để số liệu của điểm đó có căn cứ. Lớp 2 mở rộng độ phủ, còn lớp 4 phục vụ nghĩa vụ hợp đồng — cả hai đều quan trọng, nhưng không lớp nào trong hai lớp đó giúp phát hiện sự cố sớm.
Cần lưu ý thêm rằng phần lớn nhà máy đã có sẵn dữ liệu hạt trong không khí. Ghép hai loại dữ liệu vào cùng một trục thời gian là việc rẻ và thường sinh ra kết luận nhanh, vì nhiều sự cố nhiễm bẩn phân tử đi kèm một thay đổi vận hành cũng để lại dấu trên dữ liệu hạt. Nếu khu vực có đường khí công nghệ, phép đo hạt tại điểm sử dụng bằng thiết bị chuyên cho khí siêu tinh khiết như PMS HPGP 101-C (dải 0,1 – 5,0 µm, làm việc ở áp suất đường ống 40 – 150 psig) bổ sung một mảnh dữ liệu mà cả phép đo phân tử lẫn phép đo hạt trong phòng đều không thay được. Bối cảnh vì sao khâu quang khắc nhạy với cả hạt lẫn phân tử có ở bài photolithography nhạy với hạt và AMC.
Những dòng cần hỏi bằng văn bản trước khi mua
| # | Câu hỏi | Vì sao quan trọng |
|---|---|---|
| 1 | Danh sách chất mà cấu hình này phát hiện, và giới hạn phát hiện của từng chất | Độ nhạy công bố thường là giá trị tốt nhất trong danh sách, không áp cho mọi chất |
| 2 | Số cổng lấy mẫu tối đa và thời gian tối thiểu cho mỗi cổng | Hai con số này quyết định khoảng mù, tức chất lượng thật của phép giám sát |
| 3 | Chiều dài đường ống lấy mẫu tối đa và ảnh hưởng tới thời gian đáp ứng | Chất có tính hấp phụ bám vào thành ống; ống dài làm chậm và làm tù đỉnh tín hiệu |
| 4 | Quy trình và chu kỳ kiểm chứng, hiệu chuẩn | Số liệu chỉ dùng được nếu chứng minh được thiết bị vẫn đúng |
| 5 | Vật tư tiêu hao và chi phí hằng năm | Chi phí sở hữu của thiết bị đo liên tục nằm ở đây, không nằm ở giá mua |
| 6 | Giao thức xuất dữ liệu ra hệ giám sát của nhà máy | Dữ liệu nằm riêng một máy thì không ghép được với trục thời gian sản xuất |
Mục 3 là mục hay bị bỏ qua nhất và cũng khó sửa nhất sau khi lắp. Với các chất có tính bám dính cao, một đoạn ống dài không chỉ làm chậm tín hiệu mà còn làm giảm biên độ đỉnh — nghĩa là chính sự kiện ngắn mà thiết bị được mua để bắt lại bị làm mờ đi bởi cách lắp đặt.
Lớp ISO-AMC là số âm, vậy số nào là sạch hơn?
Số âm hơn thì sạch hơn, vì lớp được định nghĩa là logarit cơ số mười của nồng độ tính bằng gam trên mét khối. Nồng độ càng nhỏ thì logarit càng âm. Chênh một đơn vị lớp tương ứng chênh mười lần nồng độ, nên khi đọc hợp đồng cần đặc biệt chú ý dấu và số lẻ thập phân — đây là chỗ ngược với trực giác quen thuộc từ thang cấp sạch hạt.
Có thể bỏ hẳn phép lấy mẫu phòng thí nghiệm khi đã có máy đo liên tục không?
Không nên. Thiết bị đo liên tục theo nguyên lý phổ di động ion được thiết lập cho một tập chất đã biết, nên khi xuất hiện một chất nằm ngoài tập đó, nó không nói được chất đó là gì. Đường phân tích phòng thí nghiệm giữ hai vai trò không thay thế được: mở rộng phổ chất khi điều tra, và làm phép đối chứng để chứng minh số liệu của thiết bị đo liên tục vẫn đúng. Đã có so sánh song song ghi nhận hai phương pháp cho dữ liệu nhất quán, và chính phép so sánh đó là cơ sở để tin vào số liệu liên tục.
Một sự cố mười lăm phút có thể biến mất khỏi báo cáo thật không?
Có, và đó chỉ là một phép chia. Một sự cố 30 ppb kéo dài 15 phút, nếu nằm trong một mẫu lấy suốt 8 giờ, sẽ được báo về là 30 × 15/480 = 0,94 ppb — dưới ngưỡng 1 ppb. Không ai làm sai điều gì trong chuỗi đó; sai sót nằm ở khâu thiết kế thời lượng lấy mẫu so với thời lượng sự kiện cần phát hiện.
Tăng số điểm đo cho một máy phân tích thì mất gì?
Mất độ phủ thời gian. Với N cổng và t phút mỗi cổng, chu kỳ vòng là N × t và khoảng mù của mỗi điểm là (N − 1) × t. Ở cấu hình mười sáu cổng, năm phút mỗi cổng, mỗi điểm có khoảng mù bảy mươi lăm phút — đủ dài để một sự cố ngắn đi qua mà không để lại dấu. Vì vậy điểm tới hạn nhất thường được tách ra dùng máy riêng, còn cấu hình luân phiên dành cho phần diện rộng.
Đo AMC và đo hạt có nên đặt chung một hệ giám sát không?
Nên, ít nhất là chung một trục thời gian và chung một hệ báo cáo. Hai loại nhiễm bẩn có cơ chế khác nhau nhưng thường chung nguyên nhân vận hành: một thay đổi thao tác, một lần mở cửa, một lần bảo trì thiết bị có thể để lại dấu trên cả hai bộ dữ liệu. Khi hai bộ số nằm ở hai phần mềm khác nhau và hai bộ phận khác nhau, việc ghép chúng lại chỉ xảy ra sau khi đã có sự cố — tức là muộn.
