Cảm biến đếm hạt in-situ nằm ngay trên đường ống hoá chất, không có ống trích mẫu, không có chất thải, và cho số đếm theo thời gian thực. Nhưng có một con số trong tài liệu kỹ thuật quyết định cách đọc dữ liệu mà rất ít hồ sơ nhắc tới: cảm biến chỉ soi một phần rất nhỏ của dòng chảy chạy qua nó. Với PMS HSLIS-M65e, con số đó là 0,6% thể tích dòng, tức khoảng 0,6 ml mỗi phút trên lưu lượng làm việc 100 ml/phút. Bài viết giải thích M65e đứng ở đâu trong dòng HSLIS, tỉ lệ lấy mẫu ảnh hưởng thế nào tới ý nghĩa con số đếm, và khi nào ngưỡng 65 nm là lựa chọn đúng.
HSLIS-M65e là gì và đứng ở đâu trong dòng
Máy đếm hạt tiểu phân trong dung dịch PMS HSLIS-M65e là cảm biến đếm hạt in-situ bốn kênh, đo trực tiếp trong dòng chất lỏng đang chạy. Bốn ngưỡng cỡ hạt công bố là 0,065 / 0,1 / 0,15 / 0,2 µm, lưu lượng làm việc tối ưu 100 ml/phút với dung sai ±10%, và thân cảm biến tương thích với dung dịch ăn mòn, bao gồm cả axit flohydric (HF).
Chữ “in-situ” là điểm phân biệt quan trọng nhất so với máy đếm hạt dung dịch dạng thể tích. Máy dạng thể tích cần một đường trích mẫu dẫn chất lỏng ra khỏi quy trình, cho chạy qua buồng đo rồi thải bỏ. Cảm biến in-situ được lắp thẳng vào đường ống: chất lỏng đi qua vùng nhạy quang học rồi tiếp tục hành trình của nó trong hệ thống. Không có đoạn ống trích mẫu nghĩa là không có nơi hạt lắng đọng hay bám lại trước khi tới cảm biến, và cũng không phát sinh chất thải hoá chất phải xử lý.
Trong dòng HSLIS, M65e ngồi đúng vào một khoảng trống mà hai model còn lại không phủ được: nó vừa xuống dưới ngưỡng 0,1 µm, vừa chịu được hoá chất ăn mòn.

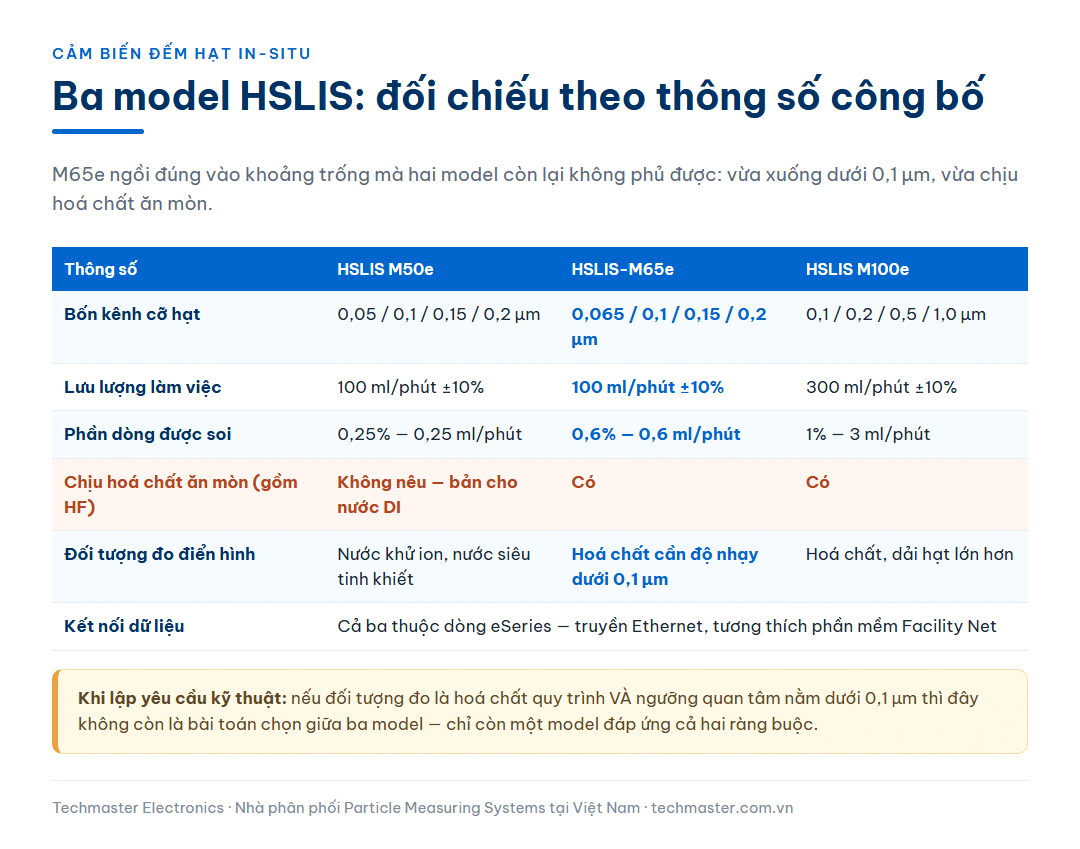

Đối chiếu ba model HSLIS theo thông số công bố
| Thông số | HSLIS M50e | HSLIS-M65e | HSLIS M100e |
|---|---|---|---|
| Bốn kênh cỡ hạt | 0,05 / 0,1 / 0,15 / 0,2 µm | 0,065 / 0,1 / 0,15 / 0,2 µm | 0,1 / 0,2 / 0,5 / 1,0 µm |
| Lưu lượng làm việc tối ưu | 100 ml/phút ±10% | 100 ml/phút ±10% | 300 ml/phút ±10% |
| Phần dòng được soi | 0,25% hoặc 0,25 ml/phút | 0,6% hoặc 0,6 ml/phút | 1% hoặc 3 ml/phút |
| Chịu hoá chất ăn mòn (gồm HF) | Không nêu — bản dành cho nước khử ion | Có | Có |
| Đối tượng đo điển hình | Nước khử ion và nước siêu tinh khiết | Hoá chất quy trình cần độ nhạy dưới 0,1 µm | Hoá chất quy trình dải hạt lớn hơn |
| Kết nối dữ liệu | Cả ba thuộc dòng eSeries, truyền Ethernet và tương thích phần mềm Facility Net | ||
Đọc bảng theo cột thì thấy ngay logic chọn model. PMS HSLIS M50e nhạy nhất trong ba model nhưng là bản cho nước khử ion, không nêu tương thích hoá chất ăn mòn. PMS HSLIS M100e chịu được hoá chất và có lưu lượng gấp ba, nhưng kênh nhỏ nhất dừng ở 0,1 µm. M65e là model duy nhất trong ba model kết hợp được cả hai yêu cầu.
Điều này rất quan trọng khi lập yêu cầu kỹ thuật: nếu đối tượng đo là hoá chất quy trình và ngưỡng quan tâm nằm dưới 0,1 µm, thì đây không còn là bài toán chọn giữa ba model — chỉ còn một model đáp ứng cả hai ràng buộc.

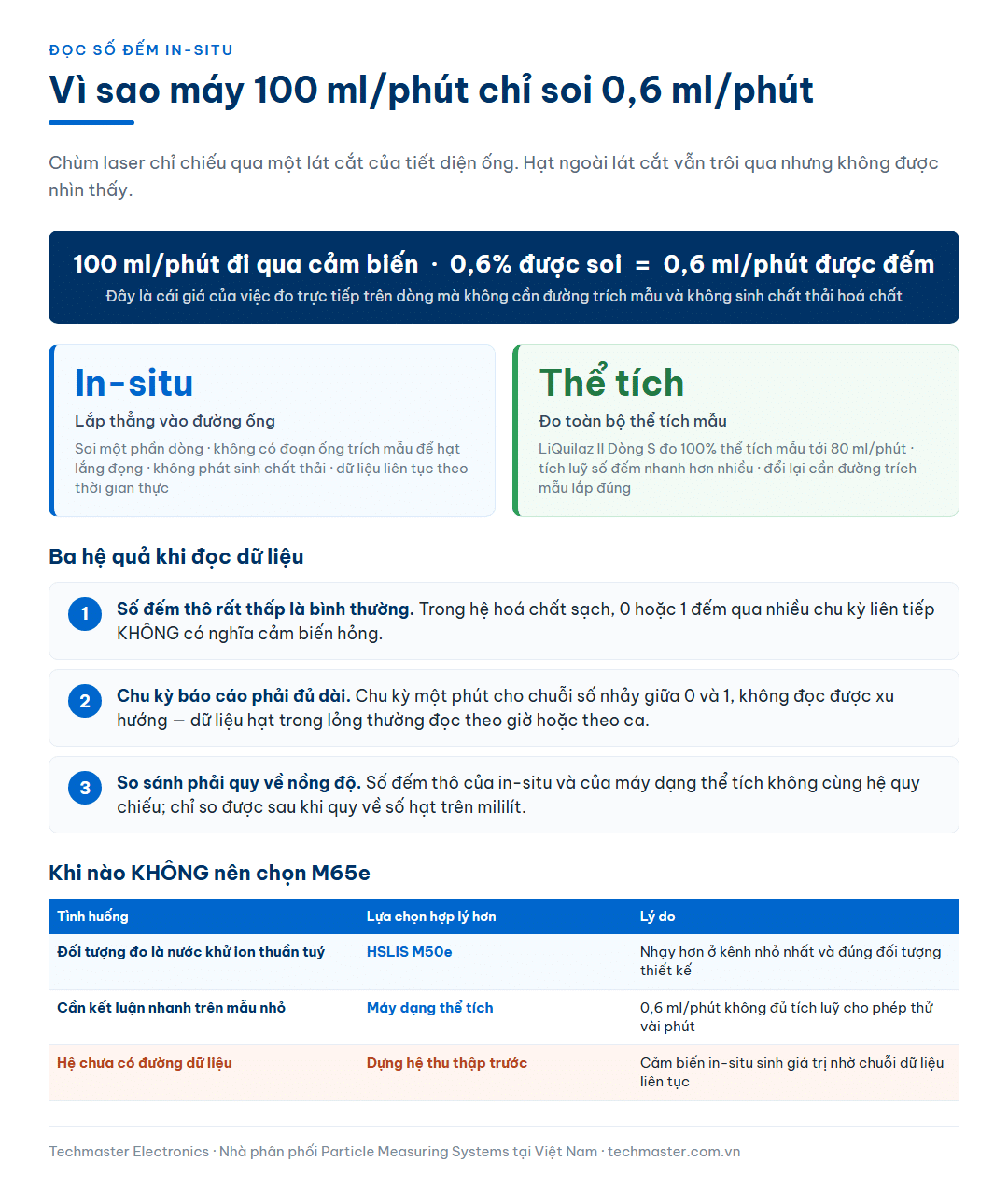

In-situ nghĩa là chỉ soi một phần dòng chảy
Đây là chỗ hay bị đọc nhầm nhất trong tài liệu của cảm biến in-situ. Con số “100 ml/phút” là lưu lượng đi qua cảm biến, không phải thể tích được đo. Thể tích thật sự đi qua vùng nhạy quang học và được đếm là 0,6% của con số đó — khoảng 0,6 ml mỗi phút.
Lý do là thiết kế quang học: chùm laser chỉ chiếu qua một lát cắt của tiết diện ống. Hạt nằm ngoài lát cắt đó vẫn trôi qua nhưng không được nhìn thấy. Đây không phải khiếm khuyết mà là cái giá của việc đo trực tiếp trên dòng mà không phải trích mẫu.
So sánh với cách đo dạng thể tích cho thấy khác biệt rất rõ. Cảm biến đếm hạt trong dung dịch PMS LiQuilaz II Dòng S đo toàn bộ thể tích mẫu đi qua, tới 80 ml/phút. Nghĩa là ở cùng một nồng độ hạt, cảm biến dạng thể tích thu được số đếm lớn hơn cảm biến in-situ hàng chục lần trong cùng một khoảng thời gian — đổi lại nó cần một đường trích mẫu, và đường trích mẫu là nơi số liệu có thể bị làm hỏng nếu lắp sai.
Hệ quả: thống kê đếm và thời gian tích luỹ
Thể tích soi nhỏ dẫn tới ba hệ quả thực tế mà đội vận hành cần biết trước khi đọc dữ liệu.
Thứ nhất, số đếm thô rất thấp là chuyện bình thường. Trong một hệ hoá chất sạch, cảm biến in-situ có thể trả về 0 hoặc 1 đếm trong nhiều chu kỳ liên tiếp. Điều đó không có nghĩa cảm biến hỏng. Nó có nghĩa nồng độ đang thấp và thể tích soi mỗi phút nhỏ.
Thứ hai, chu kỳ báo cáo phải đủ dài. Ở nồng độ thấp, chu kỳ một phút cho ra một chuỗi số nhảy giữa 0 và 1 mà không đọc được xu hướng. Kéo chu kỳ lên vài phút tới hàng chục phút sẽ gom đủ số đếm để đường xu hướng có ý nghĩa. Đây là lý do dữ liệu hạt trong lỏng thường được đọc theo giờ hoặc theo ca, không theo phút.
Thứ ba, so sánh giữa hai loại cảm biến phải quy về nồng độ. Số đếm thô của một cảm biến in-situ và một máy dạng thể tích không so thẳng được, vì hai thiết bị soi hai thể tích khác nhau. Chỉ khi cả hai đã quy về đơn vị nồng độ — số hạt trên mililít — thì hai con số mới nằm cùng một hệ quy chiếu.
Hệ quả thứ ba đáng lưu ý vì nó là nguyên nhân của một loại tranh cãi hay gặp: bộ phận sản xuất báo hệ hoá chất sạch dựa trên số đếm in-situ, phòng thí nghiệm báo mẫu lấy tay có nhiều hạt hơn hẳn, và cả hai đều đúng — họ đang so hai con số không cùng đơn vị.
Khi nào 65 nm là lựa chọn đúng
| Tình huống | Lựa chọn hợp lý | Lý do |
|---|---|---|
| Hoá chất quy trình, cần thấy hạt dưới 0,1 µm | HSLIS-M65e | Model duy nhất trong dòng vừa xuống 0,065 µm vừa chịu HF |
| Nước khử ion hoặc nước siêu tinh khiết | HSLIS M50e | Nhạy hơn và đúng đối tượng thiết kế |
| Hoá chất nhưng chỉ quan tâm từ 0,1 µm trở lên | HSLIS M100e | Lưu lượng 300 ml/phút, phần dòng được soi lớn hơn |
| Cần ngưỡng sâu hơn 65 nm trong hoá chất | Máy đếm hạt hoá chất chuyên dụng | Vượt dải của dòng HSLIS, xem nhóm thiết bị riêng |
| Cần số đếm dày cho phép thử ngắn | Máy dạng thể tích kèm đường trích mẫu | Soi toàn bộ thể tích mẫu nên tích luỹ nhanh hơn |
Với dòng cuối cùng của bảng — khi ngưỡng quan tâm lùi sâu hơn 65 nm trong hoá chất quy trình ướt — đối tượng cần xem là nhóm máy đếm hạt hoá chất chuyên dụng như máy đếm hạt tiểu phân hoá chất PMS Chem 20, thiết kế cho dải nano và có cảnh báo rò rỉ hoá chất bên trong.
Khi nào không nên chọn M65e
Ba tình huống mà M65e không phải lựa chọn tốt, dù trên giấy nó “nhạy hơn”:
- Khi đối tượng đo là nước khử ion thuần tuý. Bản M50e nhạy hơn ở kênh nhỏ nhất và đúng đối tượng thiết kế; chọn M65e ở đây là trả tiền cho khả năng chịu hoá chất mà không dùng tới, đồng thời mất một chút độ nhạy.
- Khi cần kết luận nhanh trên một mẫu nhỏ. Phần dòng được soi 0,6 ml/phút không hợp với phép thử phải ra kết luận trong vài phút. Bài toán đó thuộc về máy dạng thể tích.
- Khi hệ chưa có đường dữ liệu. Cảm biến in-situ sinh giá trị nhờ chuỗi dữ liệu liên tục. Nếu chưa có hệ thu thập và cảnh báo, dữ liệu sẽ nằm im trong thiết bị và phần lớn giá trị đầu tư bị bỏ phí.
Lắp đặt và đường dữ liệu
Cảm biến in-situ thuộc dòng eSeries truyền dữ liệu qua Ethernet và tương thích với phần mềm Facility Net, nên có thể chạy trên hạ tầng mạng sẵn có của nhà máy thay vì phải kéo một mạng riêng. Đây là điểm cần thống nhất với bộ phận công nghệ thông tin từ giai đoạn thiết kế, không để tới lúc lắp mới bàn.
Về cơ khí, ba chi tiết quyết định chất lượng số liệu: cảm biến phải nằm ở đoạn ống có dòng ổn định chứ không ngay sau khúc uốn hay van; lưu lượng qua cảm biến phải nằm trong dải làm việc công bố vì nồng độ tính ra phụ thuộc trực tiếp vào con số này; và vị trí lắp phải cho phép tiếp cận để tháo ra hiệu chuẩn định kỳ mà không phải dừng cả tuyến ống.
Chi tiết thứ hai là chỗ hay bị bỏ qua. Lưu lượng lệch khỏi dải công bố không làm cảm biến báo lỗi ngay, nhưng làm sai hệ số quy đổi từ số đếm sang nồng độ — và sai lệch đó âm thầm đi vào toàn bộ chuỗi dữ liệu cho tới khi có người kiểm chứng lại lưu lượng.
Câu hỏi thường gặp
Vì sao cảm biến ghi lưu lượng 100 ml/phút mà chỉ đo 0,6 ml/phút?
Vì hai con số nói về hai thứ khác nhau. Lưu lượng 100 ml/phút là lượng chất lỏng chạy qua thân cảm biến; 0,6 ml/phút là phần đi qua vùng nhạy quang học và thật sự được đếm. Chùm laser chỉ chiếu qua một lát cắt của tiết diện ống nên hạt nằm ngoài lát cắt đó không được nhìn thấy. Đây là đặc tính của mọi cảm biến in-situ, và đổi lại nó không cần đường trích mẫu cũng không phát sinh chất thải hoá chất.
Số đếm bằng 0 trong nhiều chu kỳ liên tiếp có phải cảm biến hỏng không?
Thường thì không. Trong một hệ hoá chất sạch, thể tích được soi mỗi phút chỉ khoảng 0,6 ml nên xác suất có hạt đi qua vùng nhạy trong một chu kỳ ngắn là rất thấp. Cách xử lý đúng là kéo dài chu kỳ báo cáo để gom đủ số đếm cho đường xu hướng có ý nghĩa, đồng thời kiểm chứng cảm biến còn hoạt động bằng lưu lượng, trạng thái laser và các phép kiểm tra định kỳ theo tài liệu thiết bị.
M65e và M100e khác nhau ở đâu ngoài cỡ hạt?
Khác ở ba chỗ. Kênh cỡ hạt: M65e bắt đầu từ 0,065 µm còn M100e từ 0,1 µm. Lưu lượng làm việc: 100 ml/phút so với 300 ml/phút. Phần dòng được soi: 0,6% tương đương 0,6 ml/phút so với 1% tương đương 3 ml/phút. Cả hai đều tương thích dung dịch ăn mòn gồm HF, nên lựa chọn thực chất là đánh đổi giữa độ nhạy cỡ hạt và thể tích được soi mỗi phút.
Có so thẳng số đếm của cảm biến in-situ với kết quả mẫu lấy tay được không?
Không so thẳng được nếu chưa quy về cùng đơn vị. Cảm biến in-situ và máy dạng thể tích soi hai thể tích rất khác nhau, nên số đếm thô của hai bên không cùng hệ quy chiếu. Chỉ khi cả hai đã quy về số hạt trên mililít, và đã đối chiếu tập kênh cỡ hạt xem có trùng nhau không, thì việc so sánh mới có nghĩa. Bỏ qua bước này là nguyên nhân của nhiều tranh cãi giữa sản xuất và phòng thí nghiệm.
Cảm biến HSLIS có cần mạng riêng không?
Không bắt buộc. Dòng eSeries truyền dữ liệu qua Ethernet và tương thích phần mềm Facility Net, nên có thể chạy trên hạ tầng mạng sẵn có của nhà máy. Điều cần làm là thống nhất với bộ phận công nghệ thông tin từ giai đoạn thiết kế về dải địa chỉ, phân vùng mạng và chính sách bảo mật, vì đây là thiết bị đo gắn vào mạng sản xuất chứ không phải máy tính văn phòng.
