Hai phụ kiện ít khi nằm trong bảng so sánh máy đếm hạt, nhưng lại quyết định thiết bị có sống sót và con số có dùng được hay không: tủ an toàn cảm biến hạt — ngăn chặn thứ cấp cho phép đo trong hoá chất — và Compressed Gas Kit — bộ giảm áp đưa khí nén về đúng cửa sổ áp suất đầu vào của máy đếm. Bài viết phân tích rủi ro mà mỗi phụ kiện xử lý, thông số thật của chúng, và cách đưa chúng vào ngân sách ngay từ đầu thay vì sau sự cố đầu tiên.
Hai rủi ro không nằm trong catalogue máy đếm
Khi lập ngân sách cho một hệ giám sát hạt, phần dễ nhìn thấy là máy đếm: độ nhạy bao nhiêu micromet, lưu lượng bao nhiêu CFM, bao nhiêu kênh. Phần khó nhìn thấy hơn nằm ở điều kiện mà thiết bị phải làm việc — và đây mới là chỗ sinh ra hỏng hóc ngoài kế hoạch.
Rủi ro thứ nhất là hoá chất. Một cảm biến đếm hạt trong dung dịch được đặt trực tiếp trên đường hoá chất xử lý. Mẫu đi qua thiết bị là axit, dung môi hoặc hoá chất ăn mòn thật, không phải nước. Một mối nối rò rỉ ở đây không chỉ làm hỏng cảm biến — nó là sự cố an toàn cho khu vực xung quanh.
Rủi ro thứ hai là áp suất. Máy đếm hạt khí được thiết kế để hút mẫu ở gần áp suất khí quyển. Đường khí nén trong nhà máy thì không. Nối thẳng một đường CDA hoặc N₂ đang mang áp vào cổng lấy mẫu là cách nhanh nhất để phá buồng quang học, và trước khi hỏng hẳn thì con số đọc được đã sai vì lưu lượng qua buồng đo không còn đúng thiết kế.
Hai phụ kiện dưới đây tồn tại đúng để xử lý hai rủi ro đó. Chúng không cải thiện độ nhạy của phép đo; chúng làm cho phép đo có thể thực hiện được một cách an toàn và lặp lại.
Tủ an toàn cảm biến hạt: ngăn chặn thứ cấp

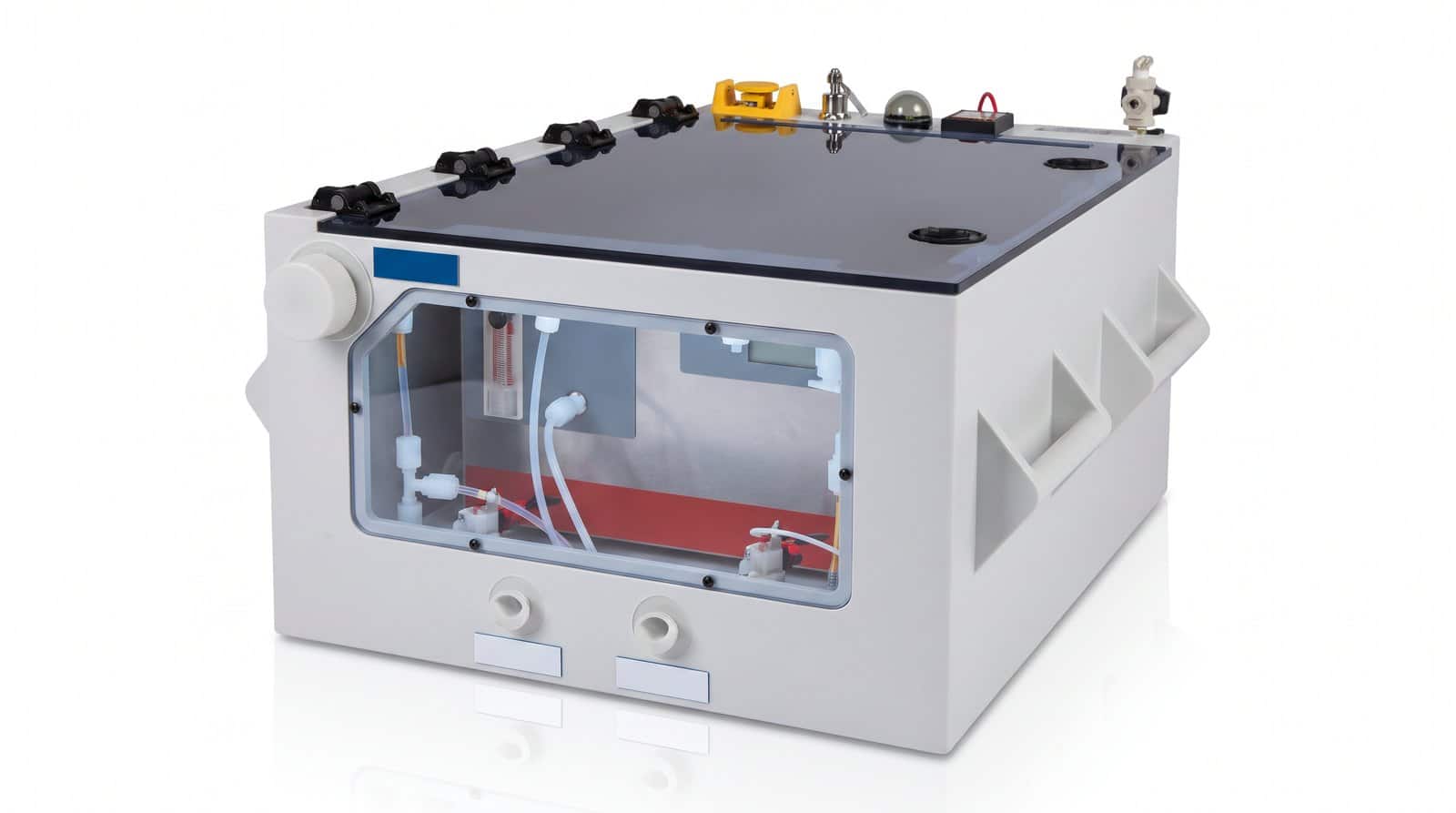

Tủ an toàn cảm biến hạt PMS là một vỏ bọc kỹ thuật bao quanh cảm biến đếm hạt trong hoá chất. Nguyên tắc thiết kế là ngăn chặn thứ cấp (secondary containment): nếu lớp ngăn chặn thứ nhất — đường ống, mối nối, thân cảm biến — rò rỉ, chất lỏng không thoát ra ngoài môi trường mà bị giữ lại trong tủ và được báo động ngay.
Thân tủ làm bằng polypropylene, vật liệu chịu được hoá chất xử lý ở dải nhiệt độ môi trường 15 – 40 °C theo công bố của PMS. Đây là điểm cần đối chiếu sớm với điều kiện thực tế tại nhà máy: tủ được thiết kế cho hoá chất ở nhiệt độ môi trường, không phải cho dòng nóng.

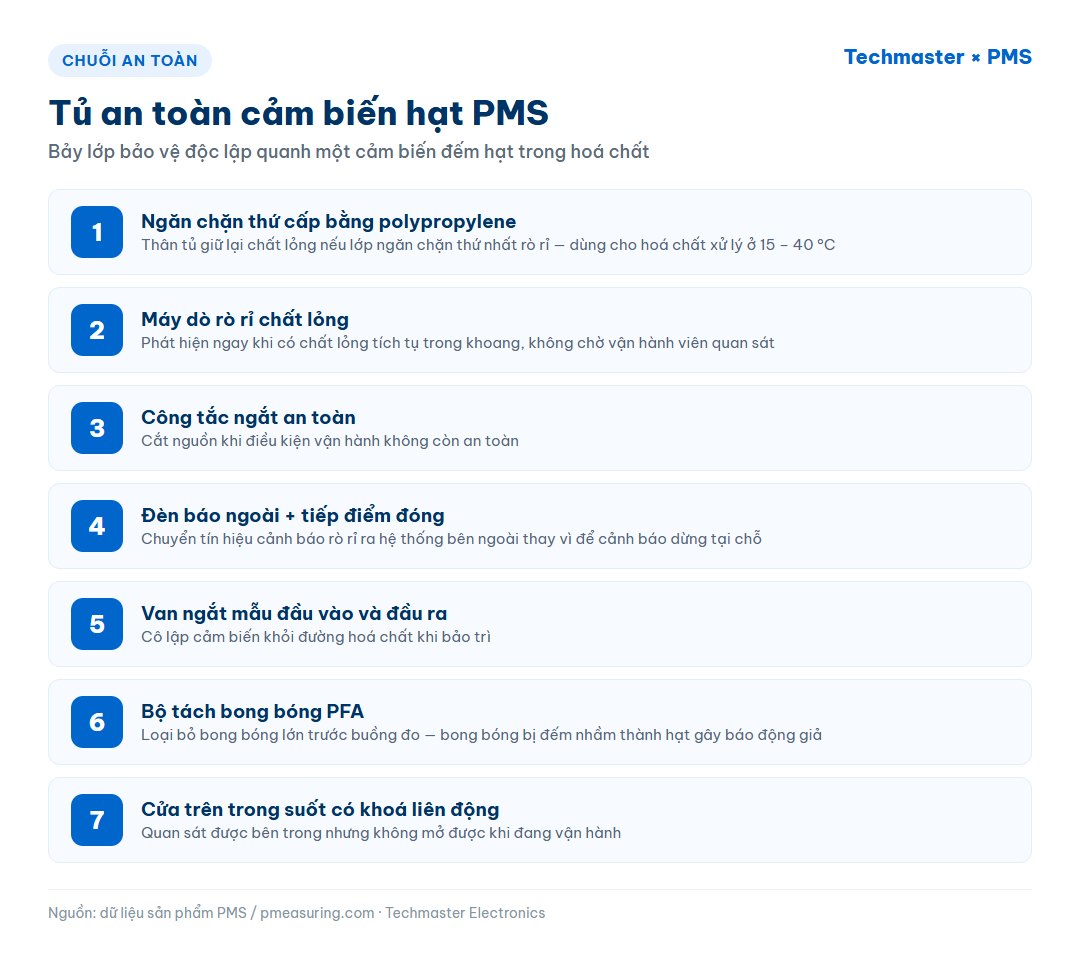

Chuỗi an toàn bên trong tủ gồm nhiều lớp độc lập:
- Máy dò rò rỉ chất lỏng đặt trong khoang chứa — phát hiện sự cố ngay khi có chất lỏng tích tụ, không chờ đến khi vận hành viên nhìn thấy.
- Công tắc ngắt an toàn cắt nguồn khi điều kiện không an toàn.
- Đèn báo rò rỉ bên ngoài kèm tiếp điểm đóng bên ngoài — cho phép đưa tín hiệu cảnh báo rò rỉ ra hệ thống bên ngoài, thay vì để cảnh báo chết tại chỗ.
- Van ngắt mẫu đầu vào và đầu ra — cô lập cảm biến khỏi đường hoá chất khi cần bảo trì.
- Cửa trên trong suốt có khoá liên động cửa — quan sát được bên trong nhưng không mở được trong điều kiện đang vận hành.
- Nguồn cung cấp năng lượng có kiểm soát cho máy đếm hạt trong hoá chất đặt bên trong.
- Hai cặp tay cầm gắn bên phục vụ di chuyển và lắp đặt.
Một chi tiết dễ bị bỏ qua nhưng ảnh hưởng trực tiếp đến chất lượng số liệu: bộ tách bong bóng PFA để loại bỏ các bong bóng lớn trước khi mẫu vào buồng đo. Máy đếm hạt trong dung dịch làm việc bằng nguyên lý quang học — một bong bóng khí đi qua vùng đo sẽ tán xạ ánh sáng và bị đếm như một hạt. Nếu không tách bong bóng, số đếm sẽ cao giả tạo và người vận hành sẽ đuổi theo một sự cố không tồn tại.
Thông số tủ an toàn cảm biến hạt PMS
| Thông số | Giá trị |
|---|---|
| Loại | Tủ chứa cảm biến đếm hạt, ngăn chặn thứ cấp |
| Vật liệu thân | Polypropylene |
| Dải nhiệt độ hoá chất | 15 – 40 °C (nhiệt độ môi trường) |
| Phát hiện sự cố | Máy dò rò rỉ chất lỏng + đèn báo ngoài + tiếp điểm ra hệ thống ngoài |
| An toàn điện | Công tắc ngắt an toàn; nguồn cấp có kiểm soát cho cảm biến |
| Cô lập đường mẫu | Van ngắt đầu vào và đầu ra |
| Xử lý mẫu | Bộ tách bong bóng PFA (loại bỏ bong bóng lớn) |
| Cửa | Cửa trên trong suốt, có khoá liên động |
| Vận chuyển | Hai cặp tay cầm gắn bên |
PMS còn có phiên bản tủ cảm biến đếm hạt tiểu phân an toàn PMS Particle Sensor Safety Cabinet hướng vào việc chuẩn hoá lắp đặt cảm biến cố định trong phòng sạch: bảo vệ cảm biến khỏi va đập, tạo điểm đấu nối chuẩn về hệ FacilityPro, dùng vật liệu phù hợp môi trường phòng sạch và tương thích các cảm biến từ xa PMS như IsoAir. Khi hồ sơ kỹ thuật nói “safety cabinet”, cần xác định rõ đang nói về bài toán hoá chất hay bài toán chuẩn hoá lắp đặt, vì cấu hình đi kèm khác nhau.
Compressed Gas Kit: đưa khí nén về đúng áp suất

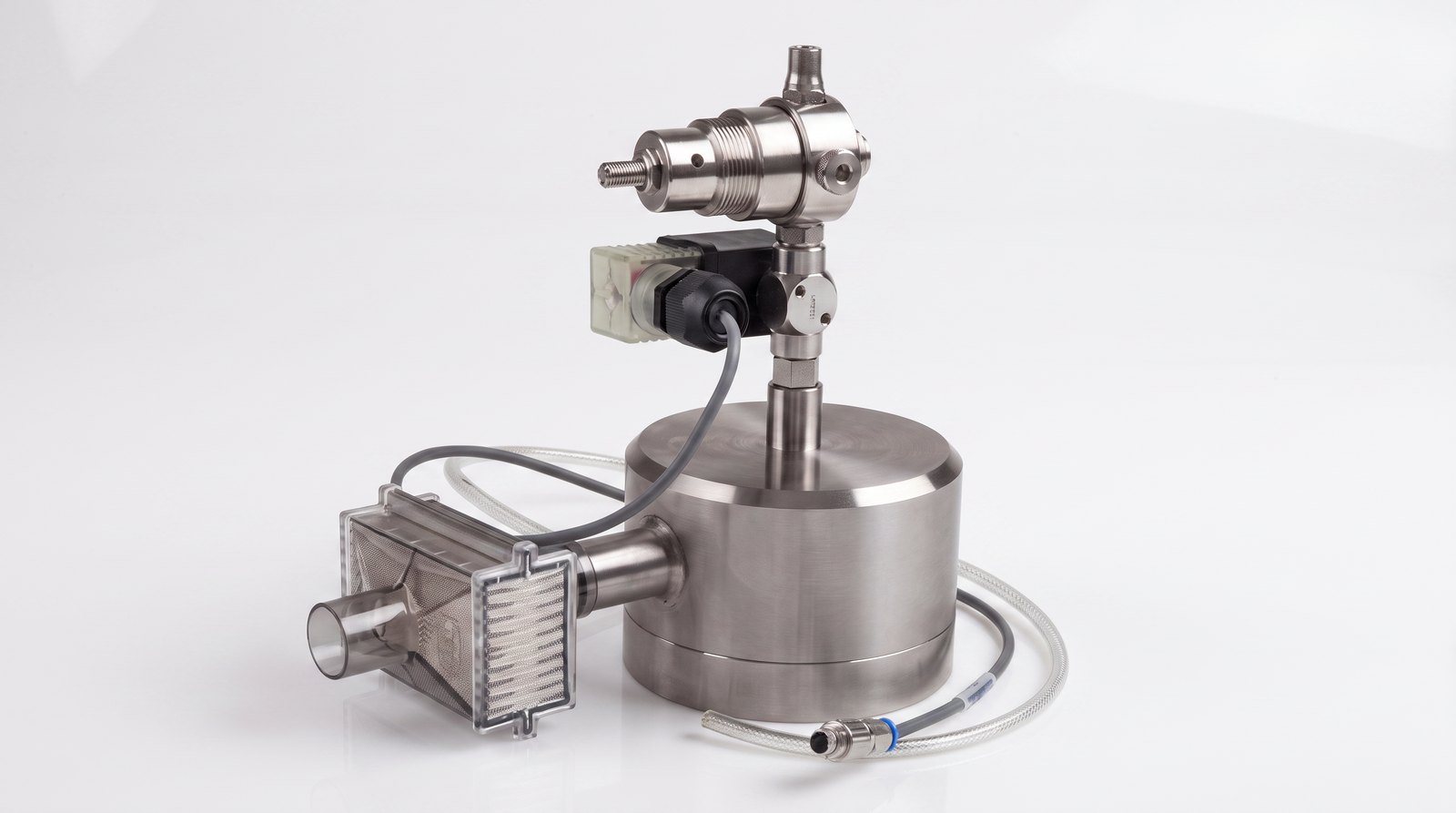

Sang phía khí, vấn đề đảo ngược: thiết bị không bị hoá chất tấn công, mà bị chính áp suất của mẫu làm hỏng. Bộ phụ kiện lấy mẫu khí nén PMS Compressed Gas Kit là bộ giảm áp và dẫn mẫu đặt giữa đường khí nén và máy đếm hạt.
Chức năng cốt lõi gồm hai phần. Thứ nhất là giảm áp — hạ áp suất đường ống về mức phù hợp với cổng đầu vào của máy đếm hạt. Thứ hai là dẫn mẫu — đưa dòng khí vào buồng đo với lưu lượng đúng chuẩn, để kết quả phản ánh nồng độ hạt thật trong đường ống chứ không phải một dòng bị bóp méo bởi chênh áp.
Bộ kit áp dụng cho khí nén công nghiệp (CDA), N₂ và các khí trơ — đúng nhóm khí phổ biến nhất trong phòng sạch và dây chuyền sản xuất điện tử, dược phẩm, đóng gói vô trùng.
| Thông số | Giá trị |
|---|---|
| Loại | Bộ phụ kiện lấy mẫu khí nén |
| Chức năng | Giảm áp và dẫn mẫu vào máy đếm hạt |
| Khí áp dụng | Khí nén công nghiệp (CDA), N₂, khí trơ |
| Tiêu chuẩn liên quan | ISO 8573 (độ sạch khí nén) |
| Tương thích | Máy đếm hạt khí PMS |
| Ứng dụng | Kiểm tra độ sạch khí nén phòng sạch và sản xuất |
ISO 8573 — “đo được” chưa đủ
Điểm khiến Compressed Gas Kit khác một cút nối thông thường là nó đưa phép đo vào khuôn khổ ISO 8573 — bộ tiêu chuẩn phân loại độ sạch khí nén. ISO 8573 không chỉ hỏi “khí có sạch không” mà yêu cầu phân loại theo các nhóm chất nhiễm bẩn, trong đó có hạt rắn.
Muốn xếp được một đường khí vào một cấp cụ thể, phép đo phải tái lập được: cùng một điểm lấy mẫu, cùng điều kiện áp suất và lưu lượng, đo lại phải ra kết quả tương đương. Đây chính là điều mà việc đo trực tiếp trên đường áp cao không bảo đảm — mỗi lần đo, chênh áp khác nhau cho ra lưu lượng qua buồng đo khác nhau, và con số không so sánh được với lần trước.
Nói cách khác: bộ kit không làm cho khí sạch hơn. Nó làm cho con số về độ sạch trở nên có giá trị pháp lý và kỹ thuật — đủ điều kiện đưa vào hồ sơ phân loại, đủ ổn định để theo dõi xu hướng theo tháng.
Đối chiếu: có phụ kiện và không có

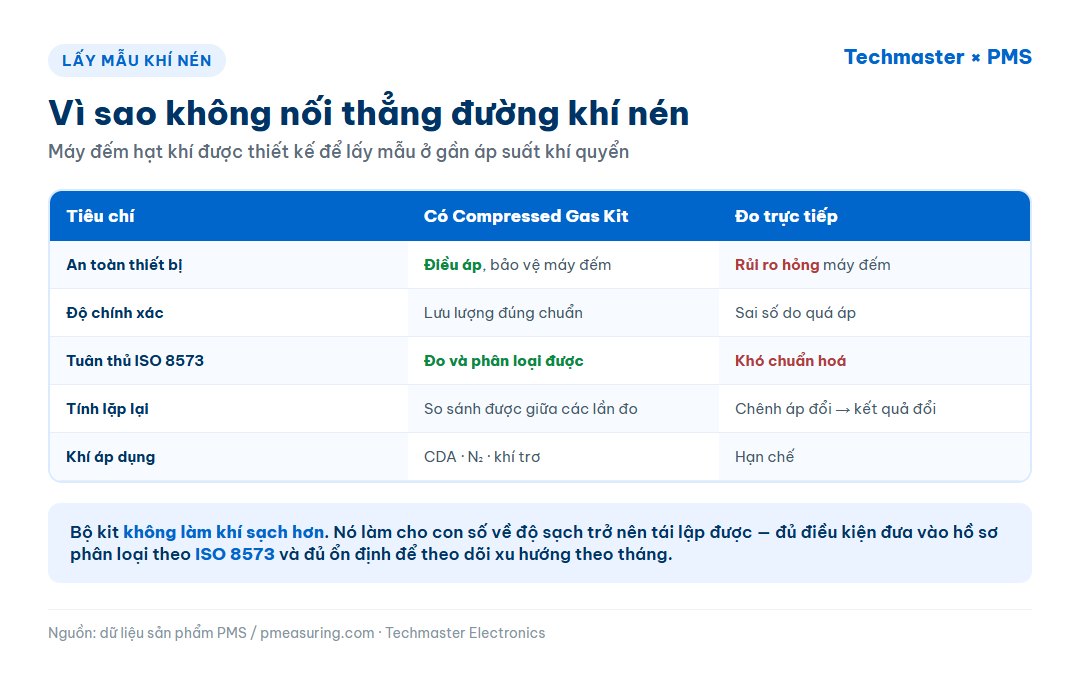

| Tiêu chí | Có Compressed Gas Kit | Đo khí nén trực tiếp |
|---|---|---|
| An toàn thiết bị | Điều áp, bảo vệ máy đếm | Rủi ro hỏng máy đếm |
| Độ chính xác | Lưu lượng đúng chuẩn | Sai số do quá áp |
| Tuân thủ ISO 8573 | Đo và phân loại được | Khó chuẩn hoá |
| Phạm vi khí | CDA, N₂, khí trơ | Hạn chế |
| Tiêu chí | Có tủ an toàn | Lắp cảm biến trần |
|---|---|---|
| Bảo vệ cảm biến | Che chắn, an toàn | Phơi ra, dễ hỏng |
| Sự cố rò rỉ | Ngăn chặn thứ cấp + báo động ra ngoài | Chất lỏng thoát ra khu vực |
| Lắp đặt | Chuẩn hoá, gọn gàng | Rời rạc, khó quản lý |
| Đấu nối FMS | Điểm nối chuẩn | Tuỳ biến từng điểm |
Khung triển khai thực tế
Bước 1 — Phân loại điểm đo theo môi chất. Lập danh sách điểm giám sát và ghi rõ mỗi điểm đo môi chất gì: nước siêu tinh khiết, hoá chất xử lý, khí nén, khí trơ hay không khí phòng. Phụ kiện đi kèm được quyết định ở bước này, không phải sau khi thiết bị về kho.
Bước 2 — Với điểm hoá chất, kiểm tra nhiệt độ và bản chất hoá chất. Đối chiếu với dải 15 – 40 °C và khả năng tương thích của polypropylene. Nếu điều kiện vượt ngoài dải này, cần trao đổi cấu hình trước khi chốt phương án.
Bước 3 — Với điểm khí, xác định áp suất đường ống. Đây là con số quyết định có cần bộ giảm áp hay không, và trong trường hợp áp suất rất cao thì cần cân nhắc thiết bị chuyên dụng cho khí áp cao thay vì bộ kit tiêu chuẩn.
Bước 4 — Đấu tín hiệu cảnh báo ra hệ thống chung. Tiếp điểm báo rò rỉ của tủ an toàn chỉ phát huy tác dụng khi được nối về hệ giám sát hoặc hệ báo động của nhà máy. Một đèn báo không ai nhìn thấy lúc 2 giờ sáng không phải là biện pháp kiểm soát.
Bước 5 — Đưa phụ kiện vào lịch hiệu chuẩn và bảo trì. Van ngắt, bộ tách bong bóng và bộ giảm áp đều là chi tiết cơ khí có hao mòn. Chúng cần nằm trong kế hoạch bảo trì cùng với máy đếm, không phải là thiết bị “lắp một lần rồi quên”.
Techmaster Electronics JSC là nhà phân phối uỷ quyền Particle Measuring Systems tại Việt Nam, có phòng hiệu chuẩn được công nhận theo ISO/IEC 17025 — rút ngắn thời gian hiệu chuẩn định kỳ so với gửi thiết bị ra nước ngoài.
👉 Xem Compressed Gas Kit · Hotline: 0908 173 345
Câu hỏi thường gặp
Tủ an toàn cảm biến hạt PMS làm bằng vật liệu gì và chịu được điều kiện nào?
Thân tủ làm bằng polypropylene, dùng cho việc lấy mẫu các hoá chất xử lý ở nhiệt độ môi trường xung quanh từ 15 đến 40 °C theo công bố của PMS. Với hoá chất ngoài dải nhiệt độ này cần trao đổi cấu hình riêng trước khi chốt phương án.
“Ngăn chặn thứ cấp” nghĩa là gì trong ngữ cảnh giám sát hạt?
Là lớp chứa thứ hai bao quanh đường mẫu. Nếu đường ống, mối nối hay thân cảm biến rò rỉ, chất lỏng bị giữ lại trong khoang tủ thay vì thoát ra khu vực làm việc. Tủ đi kèm máy dò rò rỉ chất lỏng, đèn báo bên ngoài và tiếp điểm đóng để chuyển cảnh báo tới hệ thống bên ngoài.
Bộ tách bong bóng PFA có tác dụng gì với kết quả đếm hạt?
Máy đếm hạt trong dung dịch đo bằng nguyên lý quang học, nên một bong bóng khí đi qua vùng đo sẽ tán xạ ánh sáng và bị ghi nhận như một hạt. Bộ tách bong bóng PFA loại bỏ các bong bóng lớn trước buồng đo, tránh số đếm cao giả tạo dẫn tới điều tra sự cố không có thật.
Vì sao không nối thẳng đường khí nén vào máy đếm hạt?
Vì máy đếm hạt khí được thiết kế để lấy mẫu ở gần áp suất khí quyển. Nối thẳng vào đường đang mang áp có thể làm hỏng thiết bị, và ngay cả khi chưa hỏng thì lưu lượng qua buồng đo đã sai so với thiết kế nên kết quả không còn chính xác. Compressed Gas Kit giảm áp và dẫn mẫu về đúng điều kiện đầu vào.
Compressed Gas Kit dùng được cho những loại khí nào?
Theo công bố của PMS, bộ kit áp dụng cho khí nén công nghiệp (CDA), N₂ và các khí trơ, phục vụ kiểm tra độ sạch khí nén trong phòng sạch và dây chuyền sản xuất, gắn với tiêu chuẩn phân loại ISO 8573.
