Bộ chia mẫu khí PMS AM LL 16/32 và bộ điều khiển lưu lượng UPW FC-200

Hai bài toán khác nhau, cùng một logic: đừng nhân số máy đếm hạt lên, hãy điều khiển dòng mẫu đi vào máy. Bộ chia mẫu khí đa điểm PMS AM LL 16/32 cho phép một máy đếm phục vụ 16 hoặc 32 điểm lấy mẫu theo chu kỳ tuần tự; bộ điều khiển lưu lượng UPW FC-200/FC-100 giữ dòng nước siêu tinh khiết qua cảm biến ổn định để số đếm lặp lại được. Bài viết phân tích khi nào hai thiết bị này tiết kiệm thật, và khi nào chúng không thay thế được cảm biến riêng.

Một logic chung: điều khiển dòng mẫu

Máy đếm hạt là thiết bị đắt và cần hiệu chuẩn định kỳ. Vì vậy mọi kiến trúc giám sát nghiêm túc đều phải trả lời một câu hỏi kinh tế: cần bao nhiêu máy đếm để phủ được số điểm cần theo dõi?

Có hai hướng giảm con số đó, và hai thiết bị trong bài đại diện cho từng hướng. Hướng thứ nhất là chia sẻ theo thời gian — một máy đếm lần lượt phục vụ nhiều điểm, đây là việc của bộ đa tạp. Hướng thứ hai là bảo đảm chất lượng dòng mẫu — làm cho mỗi phép đo đáng tin đến mức không cần đo lại, đây là việc của bộ điều khiển lưu lượng.

Điểm chung: cả hai đều không phải máy đếm hạt. Chúng nằm trước máy đếm trên đường dẫn mẫu, và chất lượng của chúng quyết định chất lượng con số ở đầu ra.

AM LL 16/32: 32 điểm, một máy đếm

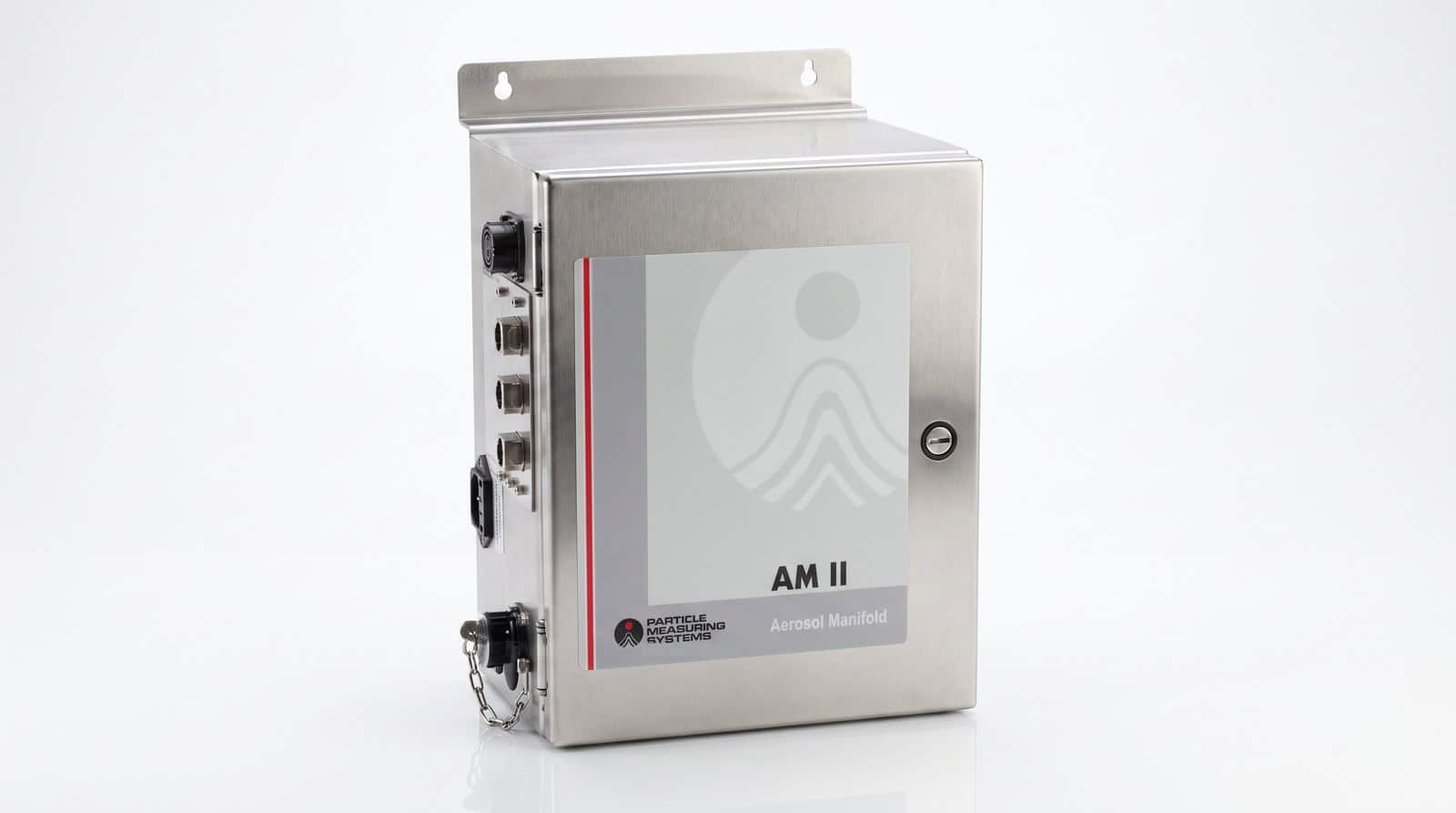

Bộ chia mẫu khí đa điểm PMS AM LL 16/32 Aerosol Manifold là một bộ đa tạp lấy mẫu tuần tự (sequential manifold) với 16 hoặc 32 cổng lấy mẫu. Nguyên lý vận hành trực tiếp: mỗi cổng nối tới một điểm giám sát trong phòng sạch bằng một đường ống riêng; hệ van bên trong mở đúng một đường tại mỗi thời điểm và dẫn dòng khí đó tới máy đếm hạt dùng chung.

Lợi ích tài chính rõ ràng. Một nhà máy có 32 vị trí đáng giám sát, nếu đặt cảm biến cố định cho từng vị trí thì phải mua 32 máy đếm, hiệu chuẩn 32 thiết bị mỗi chu kỳ và quản lý 32 cổng mạng. Với đa tạp, con số đó là một.

Có một lợi ích kỹ thuật ít được nhắc tới nhưng đáng cân nhắc: vì tất cả các cổng dùng chung một buồng quang học và một đường hiệu chuẩn, số liệu giữa các điểm so sánh trực tiếp được với nhau. Khi lắp 32 máy đếm độc lập, chênh lệch đọc được giữa hai vị trí có thể đến từ chênh lệch giữa hai thiết bị chứ không phải từ môi trường — và việc tách hai nguyên nhân này ra rất tốn công.

Thông số bộ chia mẫu khí AM LL

Chu kỳ quay vòng — cái giá của kiến trúc tuần tự

Đây là phần cần tính trước khi ký hợp đồng, vì nó không xuất hiện trong bảng giá.

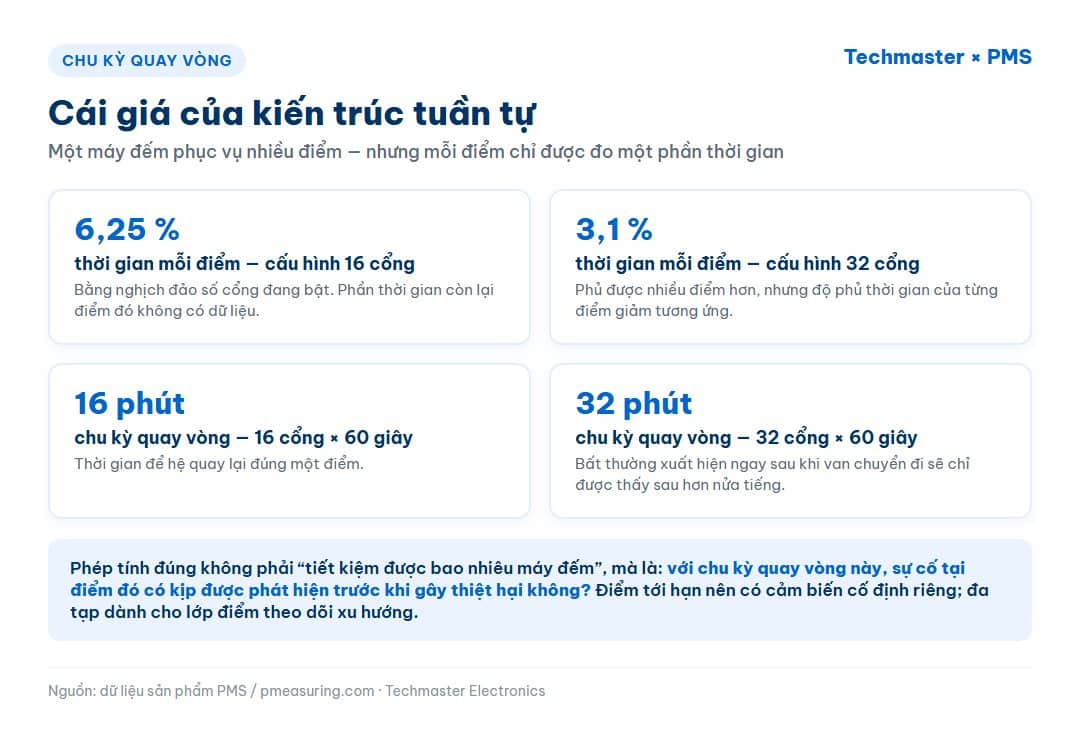

Ở chế độ tuần tự, mỗi điểm chỉ được đo trong một phần thời gian, bằng nghịch đảo số cổng đang bật. Bật đủ 16 cổng thì mỗi điểm được đo khoảng 6,25 % thời gian; bật đủ 32 cổng thì con số là khoảng 3,1 %. Phần thời gian còn lại, điểm đó không có dữ liệu.

Hệ quả trực tiếp là chu kỳ quay vòng: thời gian để hệ quay lại đúng một điểm bằng thời gian lấy mẫu mỗi cổng nhân với số cổng. Đặt 60 giây mỗi cổng trên cấu hình 32 cổng cho chu kỳ 32 phút — nghĩa là một bất thường xảy ra ngay sau khi van vừa chuyển đi sẽ chỉ được phát hiện sau hơn nửa tiếng, nếu đến lúc đó nó còn tồn tại.

Vì vậy phép tính đúng khi so sánh đa tạp với cảm biến cố định không phải “tiết kiệm được bao nhiêu máy đếm”, mà là: với chu kỳ quay vòng này, sự cố tại điểm đó có kịp được phát hiện trước khi gây thiệt hại không? Nếu câu trả lời là không, khoản tiết kiệm chỉ là trì hoãn chi phí.

Nguyên tắc phân bổ thực dụng: điểm tới hạn — nơi một excursion làm hỏng lô hàng hoặc dừng dây chuyền — nên có cảm biến cố định riêng như PMS Airnet II 301-4. Đa tạp dành cho lớp điểm thứ hai: những vị trí cần theo dõi xu hướng và phát hiện bất thường theo khu vực, nơi độ trễ vài chục phút chấp nhận được.

FC-200: vì sao lưu lượng quyết định con số

Sang bài toán chất lỏng. Máy đếm hạt trong nước siêu tinh khiết báo kết quả theo số hạt trên một đơn vị thể tích. Để ra được con số đó, thiết bị phải biết chính xác bao nhiêu thể tích mẫu đã đi qua vùng đo trong khoảng thời gian đếm.

Nếu lưu lượng dao động theo áp suất đường ống hoặc theo nguồn cấp, mẫu số của phép chia đó không còn ổn định — và kết quả giữa hai lần đo tại cùng một điểm sẽ lệch nhau vì lý do thuần thuỷ lực, không phải vì nước bẩn hơn hay sạch hơn.

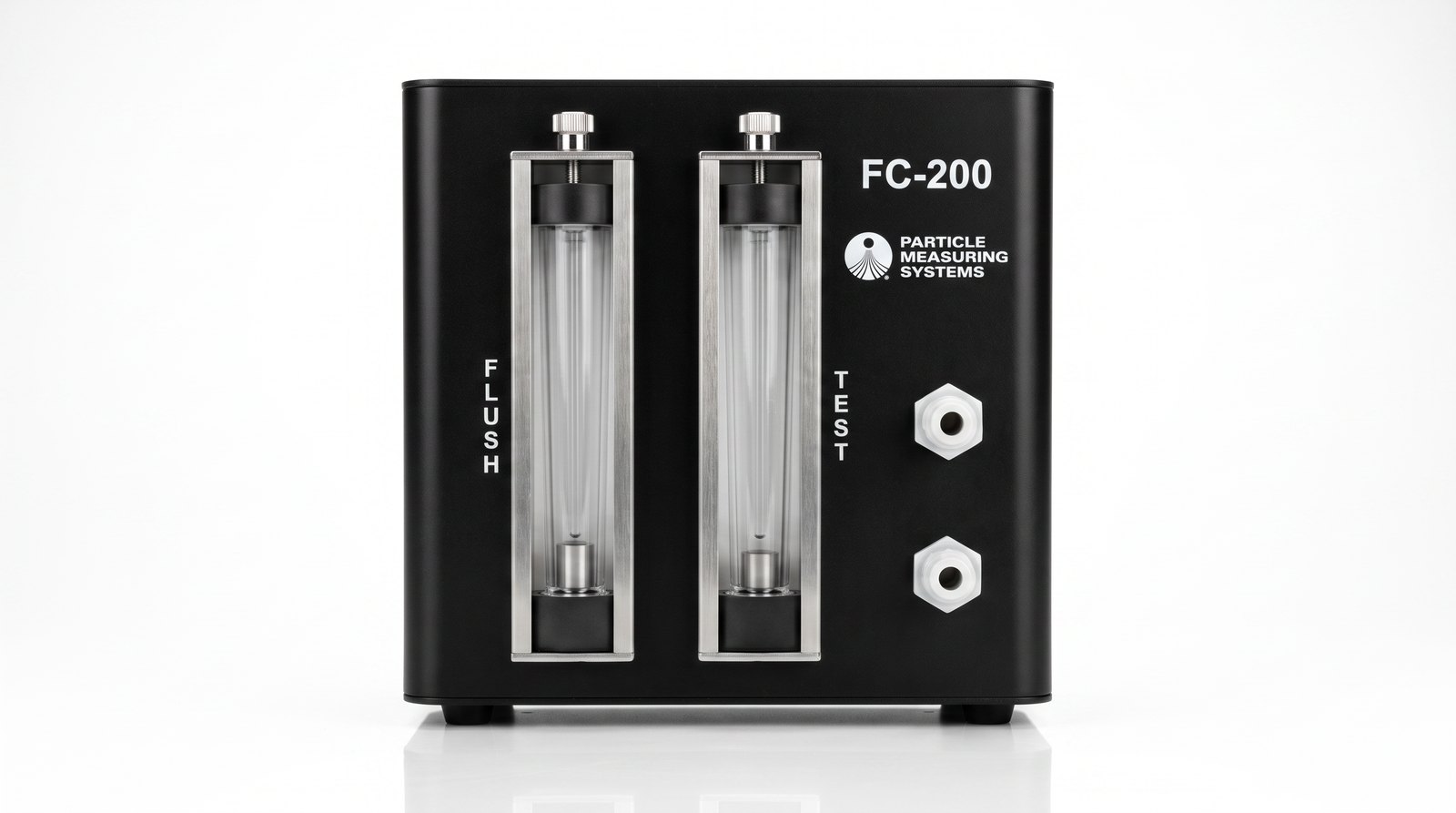

Bộ điều khiển lưu lượng UPW PMS gồm hai model FC-200 và FC-100, có nhiệm vụ kiểm soát hoàn toàn dòng chảy UPW qua máy đếm hạt. Mặt trước thiết bị bố trí hai ống lưu lượng kế: một nhánh FLUSH dùng để xả rửa đường ống, một nhánh TEST là nhánh đo thật. Sự tách bạch này quan trọng — nhánh flush cho phép làm sạch đường mẫu mà không đưa dữ liệu rác vào phép đếm.

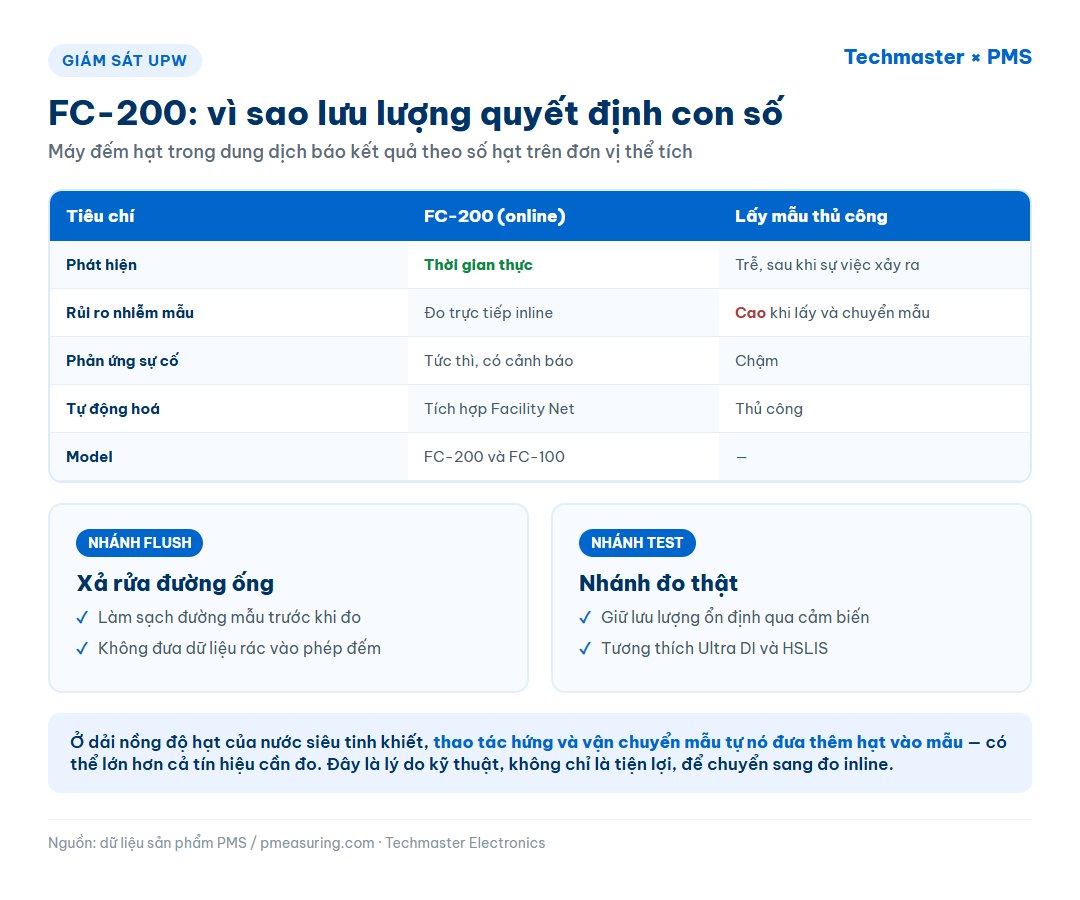

Giá trị thực tế nằm ở chỗ nó biến giám sát UPW từ lấy mẫu thủ công định kỳ thành đo trực tuyến:

Điểm cần lưu ý về rủi ro nhiễm mẫu: với UPW, thao tác hứng mẫu vào bình rồi mang về phòng thí nghiệm tự nó đã đưa hạt vào mẫu. Ở dải nồng độ hạt của nước siêu tinh khiết, nhiễm bẩn từ chính quy trình lấy mẫu có thể lớn hơn tín hiệu cần đo — đó là lý do kỹ thuật, chứ không chỉ là tiện lợi, để chuyển sang đo inline.

Thông số bộ điều khiển lưu lượng UPW

PMS còn có bộ điều khiển lưu lượng nước siêu tinh khiết PMS Flow Control dùng chung nguyên tắc: duy trì lưu lượng ổn định qua cảm biến để tăng độ chính xác và tính lặp lại, tương thích với dòng máy đếm hạt dung dịch Ultra DI và HSLIS.

Khi nào KHÔNG nên dùng đa tạp

Khi cần phân loại phòng sạch theo ISO 14644-1. Phân loại và tái chứng nhận yêu cầu lấy mẫu tại vị trí xác định với thể tích và thời gian theo quy định. Dữ liệu ngắt quãng theo chu kỳ quay vòng không đáp ứng yêu cầu này — việc phân loại vẫn cần máy đếm cầm tay theo quy trình.

Khi điểm giám sát là điểm tới hạn liên tục. Với khu vực mà quy định yêu cầu giám sát liên tục trong suốt quá trình sản xuất, kiến trúc tuần tự không thoả mãn định nghĩa “liên tục”.

Khi khoảng cách đường ống quá dài. Đa tạp đánh đổi bằng chiều dài ống dẫn từ điểm lấy mẫu về bộ chia. Ống càng dài thì tổn thất hạt trên đường vận chuyển càng lớn, đặc biệt với hạt kích thước lớn vốn dễ lắng đọng trong ống. Đây là giới hạn vật lý, cần kiểm tra khi bố trí mặt bằng.

Khi cần dữ liệu đồng thời để phân tích tương quan. Muốn biết bất thường tại điểm A và điểm B có xảy ra cùng lúc hay không, cần dữ liệu đồng thời. Đa tạp theo bản chất không cung cấp điều đó.
