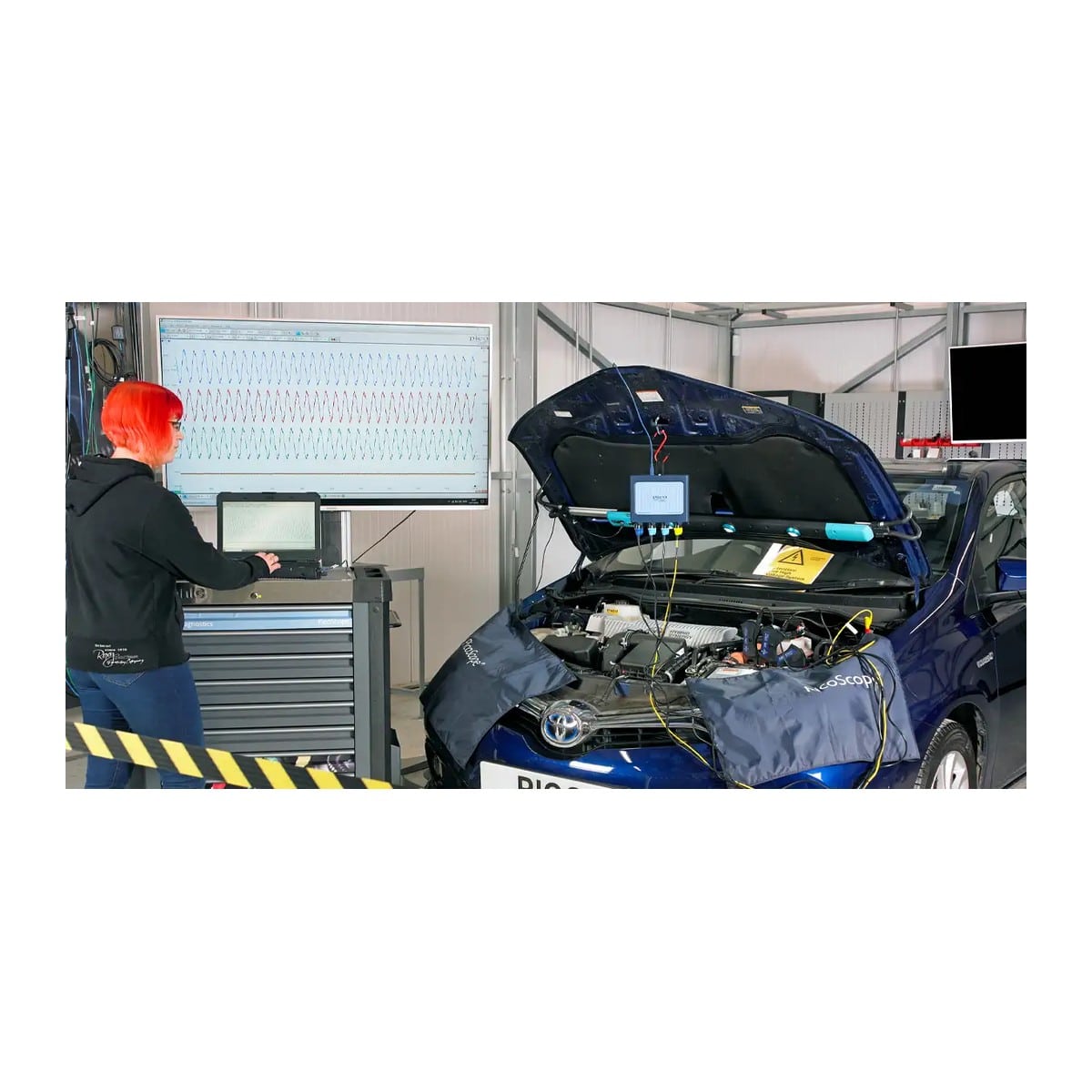

PicoScope EV Kit (PQ196) trang bị cho xưởng bước vào kỷ nguyên xe điện: nền tảng 4 kênh 4425A cùng nhóm phụ kiện thiết kế cho môi trường cao áp của EV và hybrid — đo hệ truyền động điện, sạc và phụ trợ một cách an toàn, đúng quy trình.
Thông số chính — PicoScope EV Kit
| Máy chính | PicoScope 4425A |
|---|---|
| Số kênh | 4 |
| Băng thông | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) |
| Cấp kit | Chuyên biệt — EV/Hybrid |
| Thành phần chính | Phụ kiện đo an toàn hệ cao áp EV/hybrid |
Ứng dụng của PicoScope EV Kit
Hệ truyền động điện
Dạng sóng inverter – motor, tín hiệu resolver, dòng pha.
Hệ thống sạc
Chẩn đoán giao tiếp trụ sạc – xe, mạch sạc trên xe.
Pin & phụ trợ 12 V
DC-DC, contactor, hệ an toàn cao áp và mạng CAN của pack.
Ngành sử dụng
Xưởng EV chuyên trách
Đón đầu dịch vụ xe điện đang tăng nhanh tại Việt Nam.
Gara đa năng
Bổ sung năng lực EV cạnh mảng xe xăng hiện có.
Đào tạo nghề EV
Chương trình mới về chẩn đoán xe điện.
Tìm hiểu tổng quan giải pháp tại trang Máy hiện sóng ô tô PicoScope của Techmaster.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 4425A hoặc PicoScope 4425A Master Kit để hoàn thiện bộ thiết bị.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope EV Kit
Đo xe điện cần lưu ý an toàn gì?
Hệ cao áp EV đòi hỏi phụ kiện đạt cấp đo phù hợp và quy trình ngắt – xác nhận hết điện trước thao tác; EV Kit cung cấp phụ kiện đúng chuẩn cho các phép đo này — người đo vẫn cần chứng chỉ an toàn EV.
Kit dùng được cho hybrid không?
Được — hybrid dùng chung kiến trúc cao áp + 12 V, kit phủ cả hai; thêm phụ kiện xăng khi cần chẩn đoán động cơ đốt trong.
Khác gì mua 4425A rồi tự sắm phụ kiện?
Kit tuyển sẵn đúng danh mục phụ kiện EV tương thích và đóng bộ — tránh mua nhầm phụ kiện không đạt cấp an toàn cao áp.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
