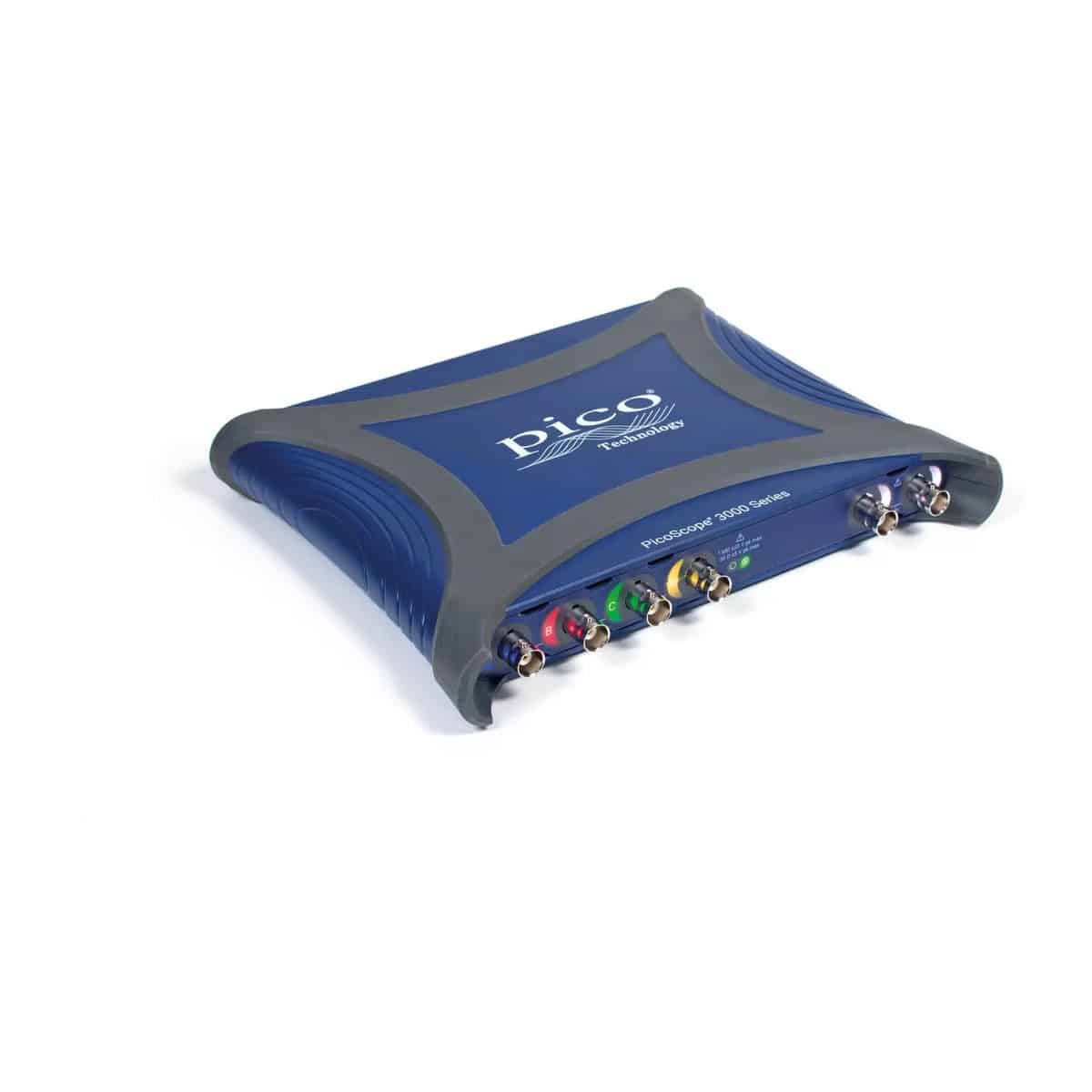

PicoScope 3416E MSO là máy hiện sóng USB 200 MHz 4 kênh analog + 16 kênh logic thuộc dòng 3000E của Pico Technology, thế hệ E mới nhất nâng tốc độ lấy mẫu lên 5 GS/s với bộ nhớ đệm 2 GS — hiệu năng dẫn đầu nhóm scope cấp nguồn USB. Phần mềm PicoScope 7 kèm máy cung cấp FFT, hơn 20 phép đo tự động và bộ giải mã giao thức miễn phí.
Thông số chính — PicoScope 3416E MSO
| Băng thông | 200 MHz |
|---|---|
| Kênh | 4 analog + 16 digital |
| Tốc độ lấy mẫu tối đa | 5 GS/s |
| Bộ nhớ | 2 GS (8-bit) / 1 GS (10-bit) |
| Độ phân giải | FlexRes 8/10-bit (14-bit tăng cường) |
| Bộ phát | AWG 14-bit tích hợp |
| Kết nối | USB 3.0, cấp nguồn qua USB |
Ứng dụng của PicoScope 3416E MSO
Phân tích tín hiệu hỗn hợp
Xem tương quan analog và 16 đường logic của 3416E MSO trên cùng trục thời gian.
Kiểm thử sản xuất
Mask test và đo tự động lặp lại cho trạm QC cuối chuyền.
Điều khiển động cơ
Quan sát PWM và phản hồi encoder của hệ truyền động trên 4 kênh.
Ngành sử dụng
Điện tử ô tô
Phát triển và kiểm thử ECU, cảm biến xe.
Năng lượng
Thiết bị điện mặt trời, lưu trữ, trạm sạc.
Đào tạo đại học
Lab đo lường – điện tử bậc đại học, cao học.
Xem thêm các máy hiện sóng PicoScope khác do Techmaster phân phối để chọn đúng cấu hình.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 3417E MSO hoặc PicoScope 3416E để mở rộng dải phép đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 3416E MSO
PicoScope 3416E MSO phù hợp phép đo nào?
Băng thông 200 MHz đo tin cậy tín hiệu tuần hoàn tới ~40 MHz cùng 4 kênh analog + 16 kênh logic; thiết kế nhúng tốc độ cao và tín hiệu RF dải thấp là vùng dùng chính của model này.
Bộ nhớ 2 GS của 3416E MSO mang lại gì?
Bộ nhớ sâu duy trì tốc độ lấy mẫu cao trên cửa sổ thời gian dài — vừa nhìn toàn cảnh sự kiện vừa phóng to từng chi tiết mà không phải đo lại.
Kênh logic của bản MSO dùng làm gì?
16 kênh số cho phép trigger và giải mã bus (I²C, SPI, CAN…) đồng thời với tín hiệu analog — công cụ chuẩn khi debug hệ nhúng.
