Trên xe xăng, sai lầm khi đo thường tốn một cầu chì. Trên xe điện, hệ dẫn động làm việc ở mức điện áp mà cơ thể người không chịu được — nên chẩn đoán xe điện bắt đầu không phải bằng câu hỏi “đo cái gì”, mà bằng câu hỏi “hệ cao áp đã thực sự hết điện chưa”. Bài này đi theo đúng thứ tự đó: quy trình an toàn trước, thiết bị chẩn đoán xe điện tương ứng từng bước sau, rồi mới đến các phép đo mà xưởng làm được sau khi đã an toàn.
Một lưu ý đặt ngay từ đầu, và không phải để giữ kẽ: Pico nêu rõ chỉ được làm việc trên hệ cao áp theo đúng hướng dẫn và quy trình của nhà sản xuất xe, và người thao tác phải được đào tạo đúng chuyên môn cùng trang bị bảo hộ cá nhân phù hợp. Bài viết này mô tả vai trò của từng thiết bị, không thay thế quy trình của hãng xe và không thay thế chứng chỉ an toàn điện.
1. Vì sao chẩn đoán xe hybrid và xe điện phải đổi quy trình
Ba khác biệt khiến thói quen từ xe xăng không dùng lại được.
Mức điện áp. Hệ dẫn động của xe điện và hybrid làm việc ở mức hàng trăm vôn một chiều — vượt xa dải mà que đo và kẹp thông thường được thiết kế để chịu. Cấp điện áp ghi trên phụ kiện lúc này là thông số an toàn, không còn là chi tiết kỹ thuật.
Điện vẫn còn sau khi tắt máy. Tụ trong bộ nghịch lưu tích năng lượng, và pack pin thì không “tắt” được — nó chỉ bị ngắt khỏi mạch. Bước xác nhận không còn điện vì thế là bắt buộc, và phải làm bằng thiết bị, không bằng suy đoán.
Cách điện là bộ phận hao mòn. Trên xe xăng, cách điện hỏng gây chập. Trên xe điện, cách điện suy giảm là sự cố an toàn — và nó suy giảm dần, nên phải đo mới biết.

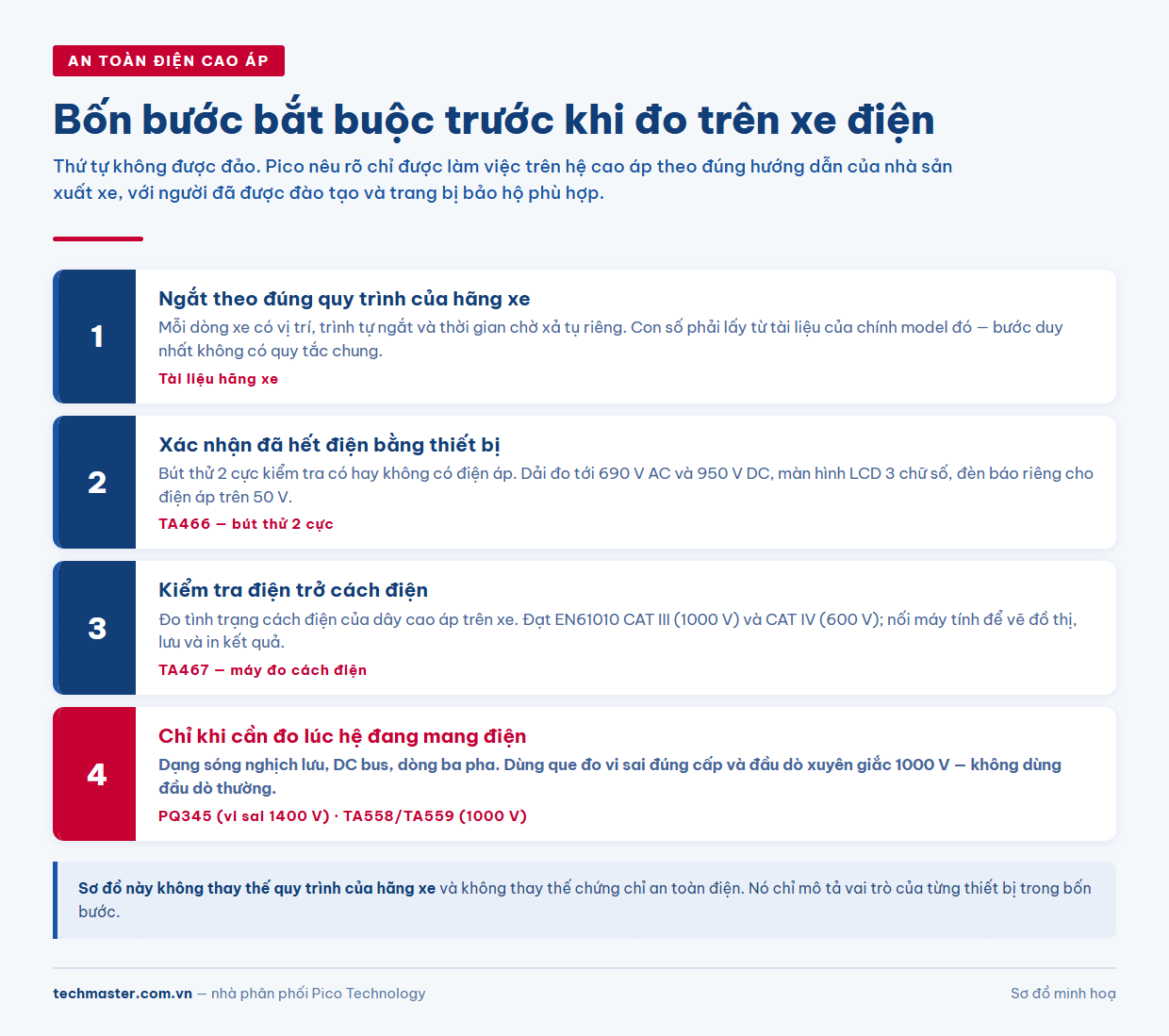

2. Quy trình an toàn điện cao áp: bốn bước không được đảo thứ tự
Bước 1 — ngắt theo đúng quy trình của hãng xe. Mỗi dòng xe có vị trí và trình tự ngắt riêng, kèm thời gian chờ xả tụ riêng. Con số đó phải lấy từ tài liệu của chính model xe đó — đây là bước duy nhất không có “quy tắc chung”.
Bước 2 — xác nhận đã hết điện bằng thiết bị. Việc của bút thử 2 cực. Mã TA466 trong danh mục Pico là thiết bị độc lập kiểm tra có hay không có điện áp, nhờ đó kỹ thuật viên khẳng định được hệ cao áp đã ngắt khỏi mạch trước khi thao tác. Dải đo tới 690 V AC và 950 V DC — phủ mức điện áp của xe điện và hybrid. Máy có màn hình LCD 3 chữ số đỏ và xanh, đèn báo riêng cho điện áp trên 50 V, và chức năng đo thông mạch báo bằng âm thanh.
Bước 3 — kiểm tra cách điện. Máy đo điện trở cách điện TA467 được thiết kế riêng cho xe có hệ cao áp trên khoang, đạt EN61010 CAT III (1000 V) và CAT IV (600 V). Chức năng đo cách điện cho phép kiểm tra tình trạng lớp cách điện của các dây cao áp trên xe. Máy dùng độc lập được, hoặc nối không dây qua bộ giao tiếp USB đi kèm tới máy tính để vẽ đồ thị, lưu và in kết quả — điểm này quan trọng với xưởng cần lưu hồ sơ kỹ thuật cho từng lần vào xưởng.
Bước 4 — chỉ khi cần đo lúc hệ đang mang điện. Một số phép đo bắt buộc phải thực hiện khi hệ hoạt động: dạng sóng nghịch lưu, DC bus, dòng ba pha. Lúc này phải dùng que đo vi sai đúng cấp — bộ PQ345, que đo vi sai 1400 V chuẩn PicoBNC+. Với các điểm tiếp xúc, dùng đầu dò xuyên giắc cấp 1000 V mã TA558 (đen) và TA559 (đỏ), không dùng đầu dò thường.
3. Thiết bị chẩn đoán xe điện: bộ EV Kit gồm những gì
Danh mục thiết bị kiểm tra an toàn điện xe điện Pico gồm đúng ba mã vừa nêu — PQ345, TA466 và TA467 — mua riêng được, và là mức tối thiểu cho xưởng bắt đầu nhận xe điện.
Bộ trọn gói PicoScope 4425A EV Kit (PQ196) gộp cả nhóm an toàn và nhóm đo vào một vali. Theo danh mục nhà sản xuất, bộ này gồm:

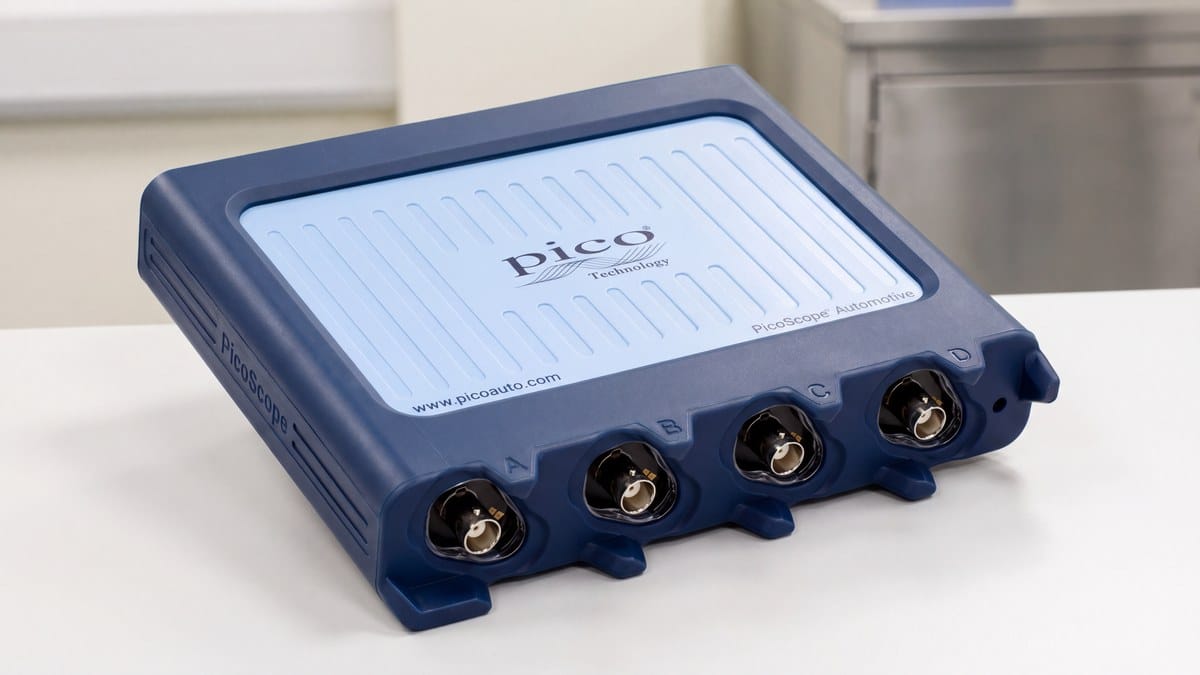

- Máy PicoScope 4425A chuẩn PicoBNC+ — 4 kênh, 20 MHz, 12-bit (tăng cường 16-bit), lấy mẫu 400 MS/s, bộ nhớ 250 MS, dải vào ±50 mV đến ±200 V, đầu vào BNC nổi
- 3 kẹp dòng AC/DC 2000 A chuẩn PicoBNC+
- 4 dây đo cao cấp PicoBNC+
- Bộ que đo vi sai 1400 V PicoBNC+ (PQ345)
- Que đo x10, dây đo điện trở và đầu đo bô-bin COP chuẩn PicoBNC+
- Kẹp dòng 60 A PicoBNC+
- Máy đo điện trở cách điện Pico kèm bộ nối máy tính
- Bút thử 2 cực Pico để xác nhận điện thế 0 V
Ba kẹp 2000 A không phải để đo dòng đề — chúng dùng cho phép đo dòng ba pha của động cơ, mỗi pha một kẹp. Chi tiết đó cho thấy bộ kit được cấu hình theo phép đo EV thật, không phải ghép thêm phụ kiện vào bộ xe xăng.
4. Những phép đo làm được sau khi đã an toàn
Theo tài liệu nhà sản xuất, nhóm phép đo hướng dẫn dành cho xe điện trong phần mềm PicoScope 7 phủ các mảng sau:
| Mảng đo | Nội dung |
|---|---|
| Hệ năng lượng cao áp DC | DC bus của hệ cao áp |
| Hệ dẫn động AC | Cụm động cơ – máy phát điện xoay chiều |
| Hành vi sạc | Phân chia dòng giữa pin cao áp và hệ 12 V |
| Giao tiếp sạc | Đường CP/PP giữa trụ sạc và xe |
| Dòng ba pha | Kiểm tra cân bằng cuộn dây khi có tải |
| Hệ điện áp thấp | Toàn bộ hệ 12 V và 48 V |
Hai mảng đáng chú ý cho xưởng Việt Nam. Đo dòng ba pha để kiểm tra cân bằng cuộn dây khi có tải là cách phát hiện suy giảm động cơ mà không phải tháo cụm — ba kẹp ghi ba pha đồng thời, lệch biên độ giữa các pha là dấu hiệu trực tiếp. Giao tiếp CP/PP giữa trụ sạc và xe giải quyết đúng nhóm khiếu nại đang tăng nhanh: xe không nhận sạc, hoặc chỉ sạc được ở một số trụ — bệnh mà máy đọc lỗi thường không kết luận được, vì vấn đề nằm ở lớp vật lý của đường tín hiệu.
Nhà sản xuất nêu rõ nhóm phép đo hướng dẫn EV chỉ có trong phần mềm PicoScope 7, do yêu cầu người thao tác phải được đào tạo và có chứng chỉ phù hợp. Về phạm vi, cùng bộ thiết bị này vẫn phủ được xe xăng và diesel: nền tảng 4425A phục vụ mọi loại xe điện — BEV, MHEV, PHEV, xe pin nhiên liệu — lẫn xe động cơ đốt trong, nên xưởng đa năng không phải mua hai bộ song song.

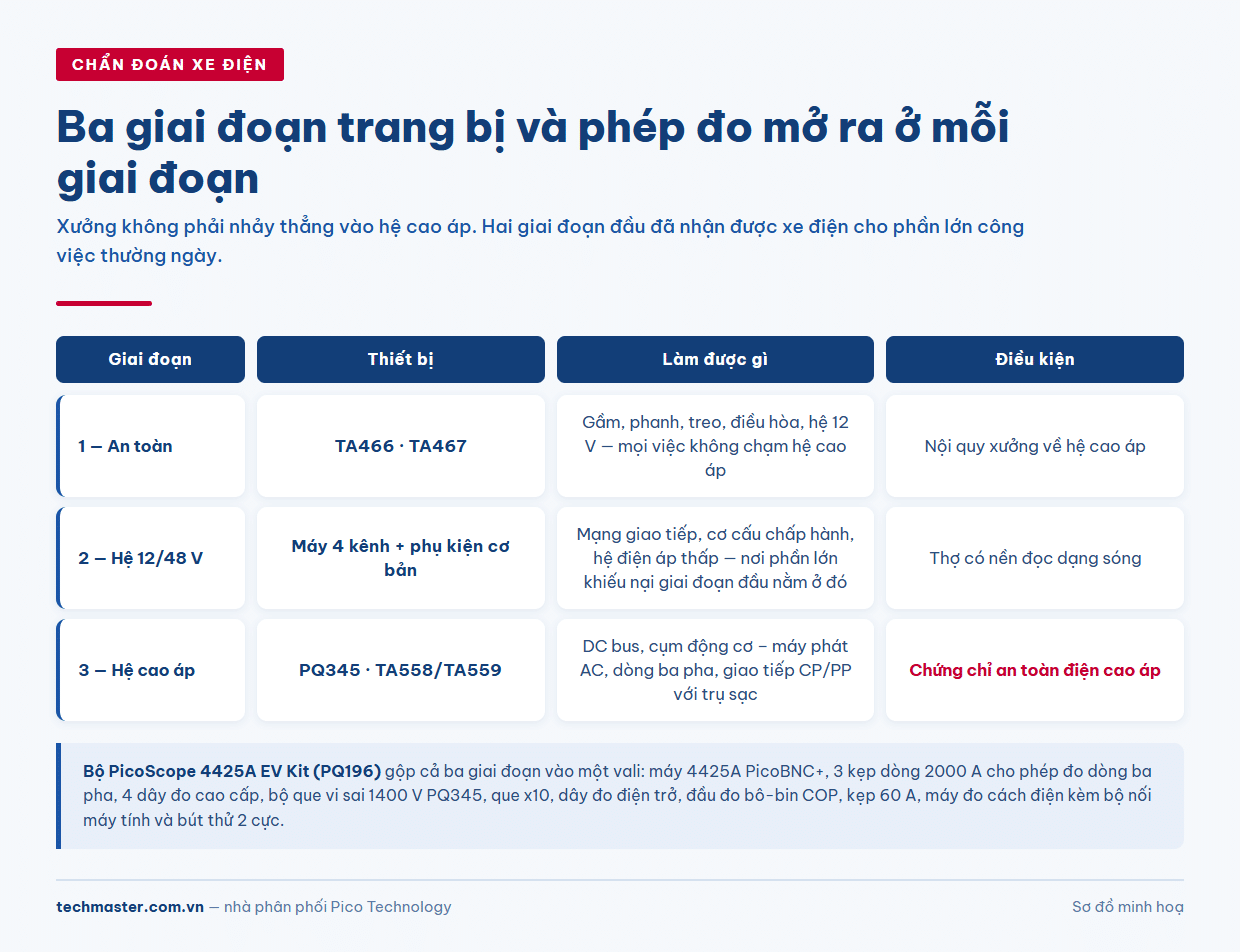

5. Lộ trình cho xưởng bắt đầu nhận xe điện
- Giai đoạn 1 — an toàn trước, đo sau. Bút thử 2 cực TA466 và máy đo cách điện TA467. Có hai món này, xưởng đã có thể tiếp nhận xe điện cho các công việc không chạm hệ cao áp: gầm, phanh, treo, điều hòa, hệ 12 V.
- Giai đoạn 2 — đo được hệ 12 V và 48 V. Một máy bốn kênh làm nền. Phần lớn khiếu nại trên xe điện giai đoạn đầu vẫn nằm ở hệ điện áp thấp, mạng giao tiếp và cơ cấu chấp hành — quen thuộc với thợ có nền dạng sóng. Xem PicoScope 4425A.
- Giai đoạn 3 — chạm vào hệ cao áp. Bộ que vi sai 1400 V và đầu dò 1000 V, kèm chứng chỉ an toàn điện cho kỹ thuật viên. Đây là ngưỡng bắt buộc có đào tạo, không phải ngưỡng mua sắm.
Cách chọn cấp cách điện, tỉ số suy hao và dải điện áp vi sai được trình bày trong bài đo điện áp cao bằng đầu dò vi sai Keysight N2790A — cùng logic áp dụng cho PQ345 trên xe.
6. Giữ cho phép đo an toàn còn đáng tin
Với thiết bị an toàn, độ chính xác không chỉ là chất lượng phép đo — một máy đo cách điện trôi thông số có thể báo “đạt” cho một hệ thực ra đã suy giảm. Nhóm thiết bị này vì thế nên nằm trong chu kỳ hiệu chuẩn định kỳ, và biên bản hiệu chuẩn nên lưu cùng hồ sơ xưởng. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster. Kèm theo là thói quen kiểm tra phụ kiện trước mỗi ca làm việc trên hệ cao áp: vỏ que nứt, dây gập gãy, chụp cách điện mất — đều là lý do dừng việc.
Nếu xưởng đang so sánh cấu hình để trang bị, đối chiếu các bộ ở trang kit PicoScope ô tô, hoặc xem danh mục đầy đủ tại trang chẩn đoán ô tô PicoScope.
