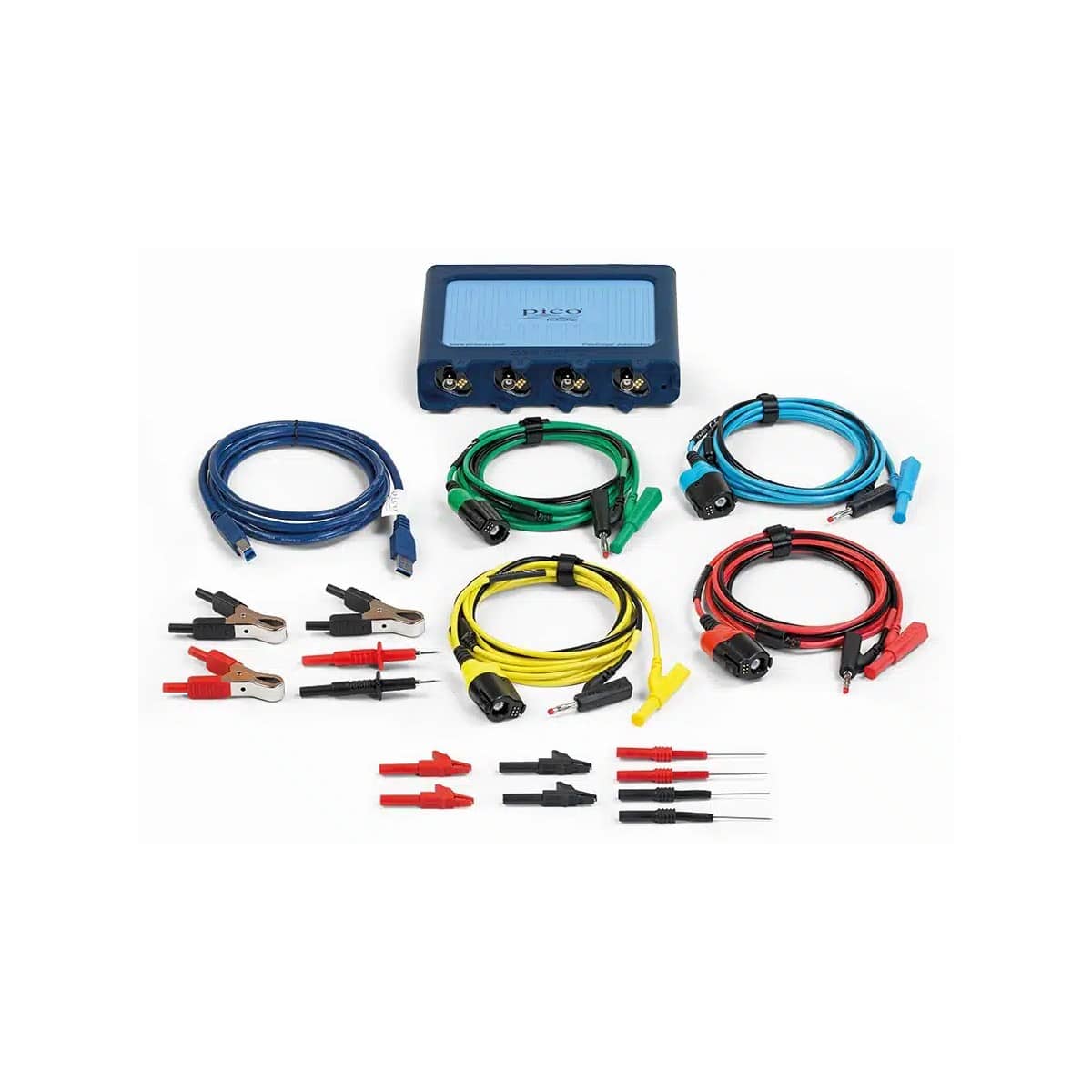

PicoScope 4425A là cấu hình 4 kênh được các xưởng dịch vụ chọn nhiều nhất trong dòng máy hiện sóng chẩn đoán ô tô Pico: đủ kênh để đo đồng thời 4 cảm biến/cơ cấu chấp hành — ví dụ 4 bobin, 4 kim phun hay so trục cơ với trục cam và áp suất xi lanh trong một lần nổ máy.
Thông số chính — PicoScope 4425A
| Số kênh | 4 |
|---|---|
| Băng thông | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) |
| Tốc độ lấy mẫu | 400 MS/s |
| Bộ nhớ | 250 MS |
| Dải điện áp | ±50 mV đến ±200 V |
| Đầu vào | BNC nổi (floating) — an toàn trên xe |
Ứng dụng của PicoScope 4425A
Chẩn đoán tương quan
Trục cơ + trục cam + kim phun + đánh lửa trên cùng màn hình để bắt lệch pha.
Mạng CAN/LIN
Đo lớp vật lý bus, phát hiện nhiễu, ngắn mạch mà máy đọc lỗi bó tay.
Đo áp suất động
Kết hợp WPS500X phân tích áp suất xi lanh, chân không cổ hút.
Ngành sử dụng
Trung tâm dịch vụ ô tô
Trạm chẩn đoán chuyên sâu nhiều khoang.
Xe tải & xe khách
Hệ 24 V, nhiều cảm biến, bệnh phức tạp.
Đào tạo kỹ thuật viên
Giáo trình chẩn đoán 4 kênh chuẩn quốc tế.
Tìm hiểu tổng quan giải pháp tại trang Máy hiện sóng ô tô PicoScope của Techmaster.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 4425A Standard Kit hoặc Cảm biến áp suất WPS500X để hoàn thiện bộ thiết bị.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 4425A
Vì sao xưởng nên chọn 4 kênh thay vì 2 kênh?
Nhiều bệnh chỉ lộ khi so nhiều tín hiệu cùng lúc — ví dụ xác định xi lanh mất lửa cần trục cơ + đánh lửa + kim phun đồng thời; 2 kênh phải đo nhiều lần và dễ bỏ sót bệnh chập chờn.
PicoScope 4425A dùng được cho xe điện không?
Phần cứng đo tốt hệ 12/24 V và tín hiệu điều khiển của EV; riêng đo cao áp cần bộ phụ kiện chuyên dụng trong PicoScope EV Kit (PQ196).
Máy có đo được trên xe đang chạy không?
Có — thiết kế nhỏ gọn cấp nguồn USB cho phép đo khi lái thử, kết hợp phần mềm ghi liên tục để bắt bệnh chập chờn trên đường.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
