Danh mục kit chẩn đoán ô tô PicoScope có tám bộ dựng trên hai thân máy 4225A và 4425A. Nhìn tên gọi — Starter, Standard, Advanced, Master, Diesel, EV — rất dễ tưởng đây là một thang bậc từ thấp lên cao, và cứ có tiền thì leo lên bậc trên. Đọc kỹ thành phần từng bộ thì không phải vậy: tám bộ này xếp theo hai trục khác nhau, và chọn nhầm trục là kiểu sai tốn tiền nhất khi mua bộ chẩn đoán ô tô.
Bài này tách rõ hai trục đó, đối chiếu thành phần từng bộ theo đúng nội dung trang sản phẩm, rồi đưa ra cách chọn dựa trên loại việc xưởng làm nhiều nhất thay vì dựa trên thứ hạng tên gọi.
1. Bảng tám bộ kit theo mã và thành phần
| Bộ kit | Mã | Thân máy | Kênh | Thành phần chính |
|---|---|---|---|---|
| 4225A Starter | PQ175 | 4225A | 2 | Dây đo PicoBNC+, bộ adaptor cơ bản |
| 4225A Standard | PQ177 | 4225A | 2 | Dây đo PicoBNC+, kẹp dòng cao & thấp, adaptor |
| 4425A Starter | PQ176 | 4425A | 4 | Dây đo PicoBNC+, bộ adaptor cơ bản |
| 4425A Standard | PQ178 | 4425A | 4 | Dây đo PicoBNC+, kẹp dòng cao & thấp, adaptor, vali tùy chọn |
| 4425A Advanced | PQ180 | 4425A | 4 | Standard + breakout lead cao cấp, dải breakout/adaptor đầy đủ |
| 4425A Master | PQ194 | 4425A | 4 | Advanced + cảm biến áp suất WPS500X + phụ kiện đầy đủ (2 vali) |
| 4425A Diesel | PQ179 | 4425A | 4 | Cấu hình phụ kiện chuyên cho chẩn đoán diesel |
| 4425A EV | PQ196 | 4425A | 4 | Phụ kiện đo an toàn hệ cao áp EV/hybrid |
Đọc cột cuối theo chiều dọc sẽ thấy ngay cấu trúc: bốn dòng đầu mô tả thành phần bằng cách liệt kê, hai dòng giữa mô tả bằng cách cộng thêm vào bộ trước, còn hai dòng cuối mô tả bằng lĩnh vực ứng dụng. Ba cách mô tả khác nhau vì ba vai trò khác nhau.

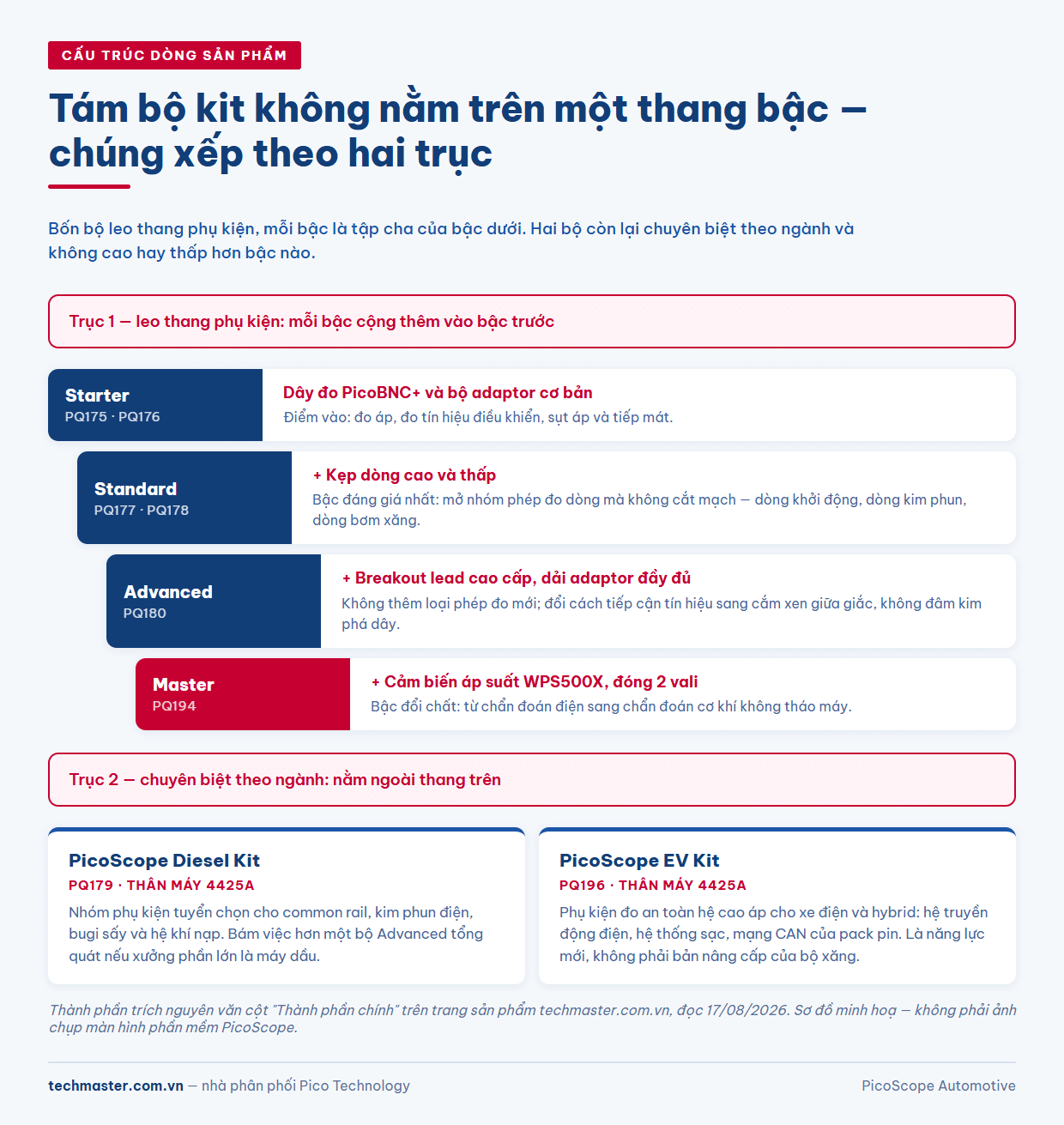

2. Trục thứ nhất — leo thang phụ kiện lên tới PicoScope Master Kit
Bốn bộ Starter, Standard, Advanced và Master nằm trên cùng một trục, và trang sản phẩm nói thẳng điều đó bằng chữ “Standard +…”, “Advanced +…”. Mỗi bậc là tập cha của bậc dưới. Câu hỏi khi leo thang này rất cụ thể: mỗi bậc mở khoá thêm nhóm phép đo nào.
- Starter → Standard: thêm kẹp dòng cao và thấp. Đây là bậc đáng giá nhất của cả thang. Kẹp dòng mở ra nhóm phép đo dòng điện mà không cần cắt mạch: dòng khởi động để đánh giá sức khoẻ máy đề và ắc quy, dòng kim phun, dòng bơm xăng. Trang sản phẩm PicoScope 4425A Standard Kit gọi đây là bộ đồ nghề chuẩn của xưởng dịch vụ hiện đại.
- Standard → Advanced: thêm breakout lead cao cấp và dải adaptor gần đầy đủ. Bậc này không mở thêm loại phép đo mới, nó đổi cách tiếp cận tín hiệu: cắm xen giữa giắc nối thay vì đâm kim xuyên vỏ dây. Với xe còn bảo hành hoặc khách khó tính, đây không phải tiện nghi mà là điều kiện làm việc.
- Advanced → Master: thêm cảm biến áp suất WPS500X. Bậc này mới thực sự đổi chất. WPS500X đưa xưởng từ chẩn đoán điện sang chẩn đoán cơ khí — áp suất xi lanh, chân không cổ hút, tắc đường xả — mà không phải tháo máy. Cách dùng cụ thể có trong bài chẩn đoán van, cam và tắc ống xả bằng WPS500X.
PicoScope Master Kit đóng gói trong hai vali và được mô tả là cấu hình đủ để mở dịch vụ chẩn đoán chuyên sâu hoàn chỉnh: điện, điện tử và cơ khí động cơ trong một lần đầu tư. Xem chi tiết ở trang PicoScope 4425A Master Kit (PQ194).
3. Trục thứ hai — PicoScope Diesel Kit và bộ EV chuyên biệt theo ngành
Hai bộ Diesel và EV không nằm trên thang trên. Trang sản phẩm xếp EV vào cấp “Chuyên biệt — EV/Hybrid”, tức là một nhánh riêng chứ không phải một bậc cao hơn Master hay thấp hơn Advanced.
PicoScope Diesel Kit (PQ179) cấu hình nhóm phụ kiện tuyển chọn cho common rail, kim phun điện, bugi sấy và hệ khí nạp. Nếu xưởng của bạn phần lớn là máy dầu, bộ này bám sát công việc hằng ngày hơn một bộ Advanced tổng quát cùng tầm. Quy trình đo tương ứng nằm ở bài kiểm tra kim phun diesel common rail.
Bộ EV (PQ196) đi theo hướng khác hẳn: phụ kiện đo an toàn cho môi trường cao áp của xe điện và hybrid, phục vụ hệ truyền động điện, hệ thống sạc và mạng CAN của pack pin. Đây là trang bị cho năng lực dịch vụ mới, không phải bản nâng cấp của bộ xăng. Chi tiết ở trang PicoScope 4425A EV Kit.
4. Thân máy bên trong quyết định điều gì

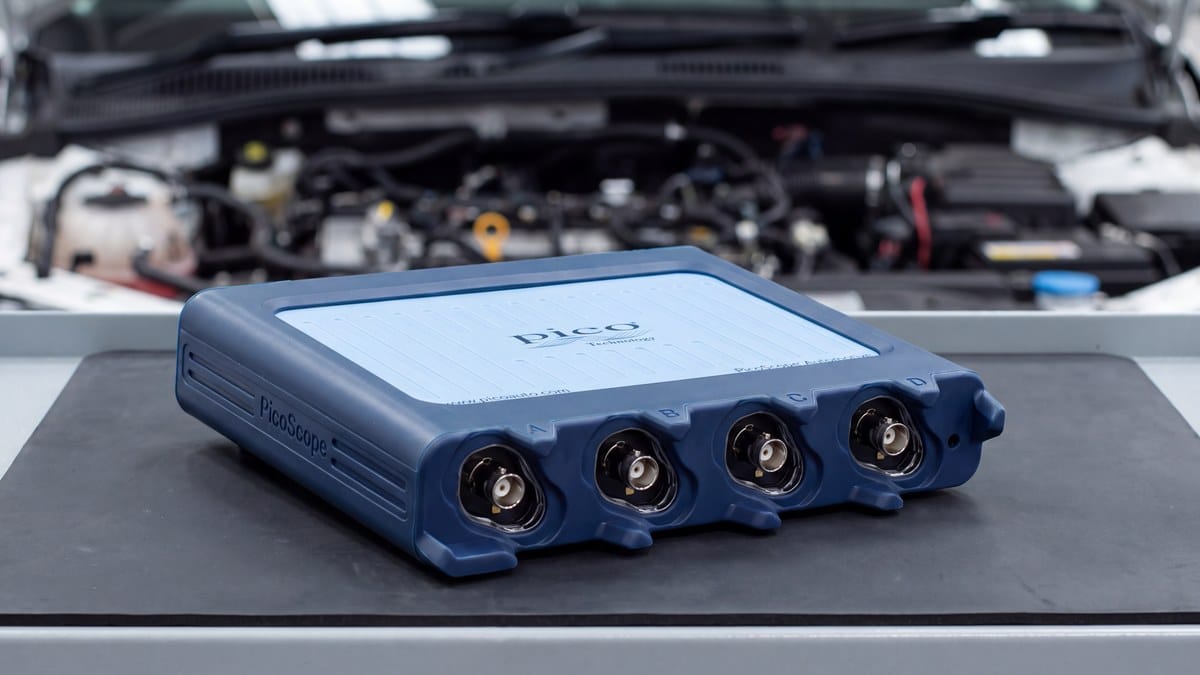

Sáu trong tám bộ dùng thân 4425A bốn kênh; chỉ hai bộ Starter và Standard rẻ nhất dùng 4225A hai kênh. Cả tám bộ đều đi kèm phần mềm PicoScope 7 Automotive miễn phí trọn đời, thư viện phép đo hướng dẫn sẵn và dạng sóng mẫu.

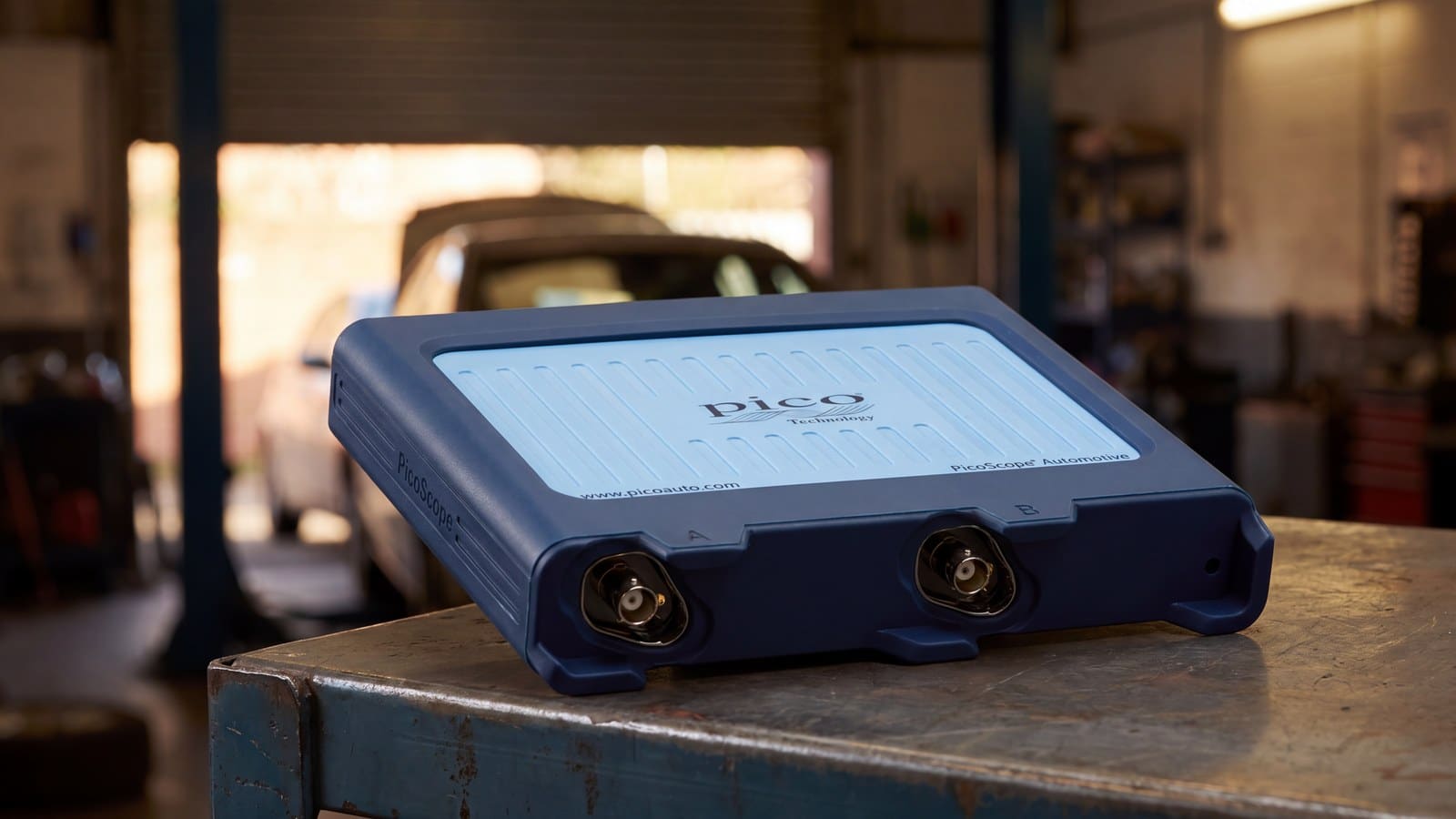

Điểm cần cân nhắc: số kênh là thứ duy nhất trong bộ kit mà bạn không mua thêm được sau này. Phụ kiện thì bổ sung dần được — mua bộ Starter hôm nay rồi thêm kẹp dòng sang năm là hoàn toàn hợp lý. Nhưng đi từ hai kênh lên bốn kênh nghĩa là đổi thân máy. Vì vậy với xưởng có ý định đi đường dài, bộ PicoScope 4225A Starter Kit hợp với người học nghề và tiệm nhỏ, còn xưởng dịch vụ nên bắt đầu từ nền bốn kênh ngay cả khi chỉ lấy cấu hình Starter.

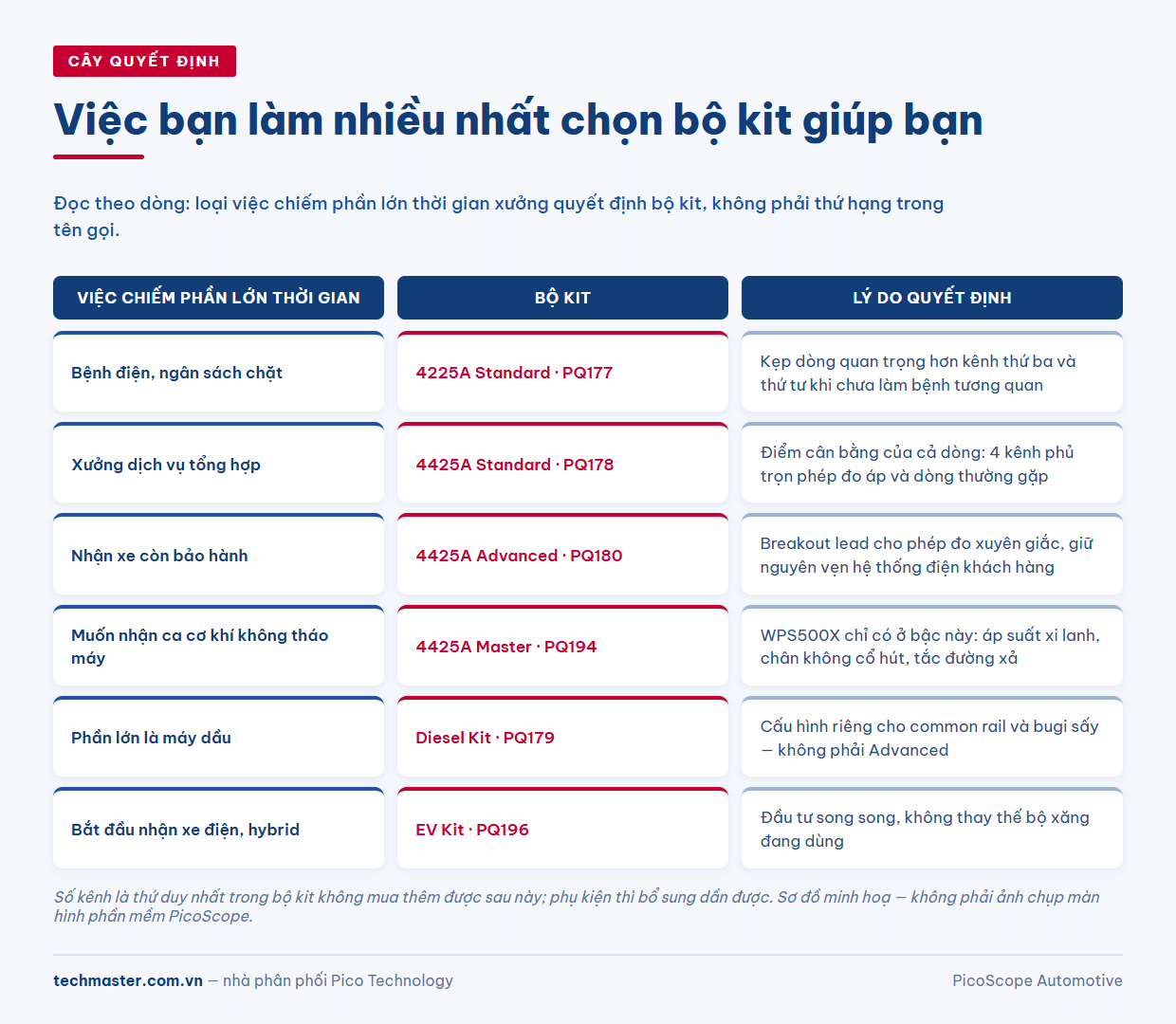

5. Chọn theo việc bạn làm nhiều nhất
- Chủ yếu bệnh điện, ngân sách chặt → 4225A Standard (PQ177). Kẹp dòng quan trọng hơn kênh thứ ba và thứ tư nếu bạn chưa làm bệnh tương quan.
- Xưởng dịch vụ tổng hợp → 4425A Standard (PQ178). Điểm cân bằng của cả dòng.
- Nhận xe còn bảo hành, không được đâm kim vào dây → 4425A Advanced (PQ180).
- Muốn nhận ca cơ khí không tháo máy → 4425A Master (PQ194), vì WPS500X nằm ở bậc này.
- Phần lớn là máy dầu → Diesel Kit (PQ179), không phải Advanced.
- Bắt đầu nhận xe điện và hybrid → EV Kit (PQ196), và nên coi đây là khoản đầu tư song song chứ không thay thế bộ xăng.
6. Ba sai lầm hay gặp khi so bộ kit
Mua theo tên gọi. “Master” nghe cao hơn “Diesel”, nhưng nếu xưởng làm chín phần mười là máy dầu thì bộ Diesel bám việc hơn. Tên gọi mô tả phạm vi, không mô tả đẳng cấp.
Tiết kiệm ở bậc Starter rồi mua lẻ bù. Hợp lý khi bạn biết chính xác mình thiếu gì. Rủi ro là mua lẻ từng món theo từng ca bệnh, sau hai năm nhìn lại thấy đã chi hơn cả bộ Standard mà vẫn thiếu vali và thiếu đồng bộ.
Quên rằng phụ kiện có tuổi thọ. Kẹp dòng và cảm biến áp suất là thiết bị đo, chúng trôi thông số theo thời gian. Với xưởng dùng kết quả đo làm căn cứ báo giá hoặc tranh luận với khách, nên đưa các món này vào chu kỳ hiệu chuẩn thiết bị đo lường định kỳ. Cách tiếp cận “một bộ đồ nghề, nhiều bài đo chuẩn hoá” này giống hệt lối dùng thiết bị trong phòng lab điện tử — có thể tham khảo bài ứng dụng máy hiện sóng Keysight DSOX3054G.
Danh mục đầy đủ tám bộ nằm ở trang kit PicoScope ô tô.
