Trên xe xăng, lớp cách điện hỏng thường chỉ gây chập một mạch 12 V. Trên xe điện và hybrid, lớp cách điện giữa hệ cao áp và khung xe là thứ đứng giữa vài trăm vôn và người chạm vào thân xe. Nó lão hoá dần theo nhiệt, rung, ẩm và va chạm, nên không có cách nào biết nó còn tốt hay không ngoài việc đo. Công cụ để đo là đồng hồ đo cách điện — còn gọi là máy đo cách điện hay megomet (megohmmeter). Bài này giải thích đo điện trở cách điện trên xe điện khác gì phép đo điện trở thông thường, ngưỡng đạt tính theo Ω/V như thế nào, chọn điện áp thử ra sao, và quy trình bảy bước để đo an toàn. Thông số thiết bị lấy từ hướng dẫn sử dụng chính hãng của máy đo cách điện Pico TA467; ngưỡng cách điện lấy từ quy chuẩn UNECE R100.
Trả lời nhanh
- Không đo cách điện trên hệ đang có điện. Ngắt hệ cao áp theo quy trình của hãng xe, rồi xác nhận không còn điện bằng bút thử 2 cực trước khi cắm đồng hồ đo cách điện.
- Ngưỡng tính theo điện áp làm việc: UNECE R100 yêu cầu tối thiểu 100 Ω/V cho bus DC và 500 Ω/V cho bus AC. Hệ 400 V DC tương ứng tối thiểu 40 kΩ; hệ 800 V DC tương ứng 80 kΩ. Đây là sàn của quy chuẩn phê duyệt kiểu, không phải giá trị của một xe khoẻ — kết luận đạt/không đạt khi sửa chữa phải theo tài liệu của hãng xe.
- Điện áp thử: R100 dùng thiết bị cấp được điện áp DC cao hơn điện áp làm việc và đặt tối thiểu một nửa điện áp làm việc. TA467 có bốn mức 125, 250, 500 và 1000 V.
- Đọc kết quả kèm điện áp thử đạt được, không chỉ con số MΩ, và nhớ xả điện áp thử còn lại sau mỗi lần đo.
Đo điện trở cách điện là đo cái gì, và vì sao đồng hồ vạn năng không thay được
Hệ cao áp trên xe điện được thiết kế cách ly khỏi khung xe: cả cực dương lẫn cực âm của pin đều không nối với thân xe. Nhờ vậy, chạm một tay vào một cực và chân đứng trên sàn xưởng không khép kín mạch. Lớp cách ly đó gồm vỏ dây, đầu nối, vỏ pin, vỏ biến tần và mọi khoảng hở giữa phần mang điện với kim loại của xe. Điện trở cách điện là điện trở đo được giữa phần mang điện cao áp và khung xe (R100 gọi là “electrical chassis”). Nó càng lớn thì dòng rò qua thân xe càng nhỏ.
Vấn đề là lớp cách điện suy giảm thường chỉ lộ ra khi bị đặt dưới điện áp cao. Một vết nứt li ti trong vỏ dây, một đầu nối bám ẩm hay bụi dẫn điện có thể cho điện trở rất lớn khi đo bằng điện áp vài vôn, nhưng bắt đầu cho dòng rò khi phải chịu vài trăm vôn. Thang điện trở của đồng hồ vạn năng chỉ đặt một điện áp nhỏ, nên không “ép” được lớp cách điện như khi xe vận hành. Ngay trên TA467, thang điện trở thông thường chỉ lên tới 40 MΩ, còn chức năng đo cách điện đặt điện áp thử tới 1000 V DC và đọc tới 4000 MΩ.
Đồng hồ đo cách điện vì vậy làm một việc khác hẳn: nó tạo ra điện áp thử DC cao giữa hai đầu que, duy trì dòng thử đủ lớn, rồi tính điện trở từ điện áp và dòng rò đo được. Theo hướng dẫn sử dụng của TA467, máy giữ được dòng thử 1 mA khi tải bằng đúng điện áp thử chia cho 1 mA (125 kΩ ở mức 125 V, 1 MΩ ở mức 1000 V), và dòng ngắn mạch không vượt quá 1 mA.

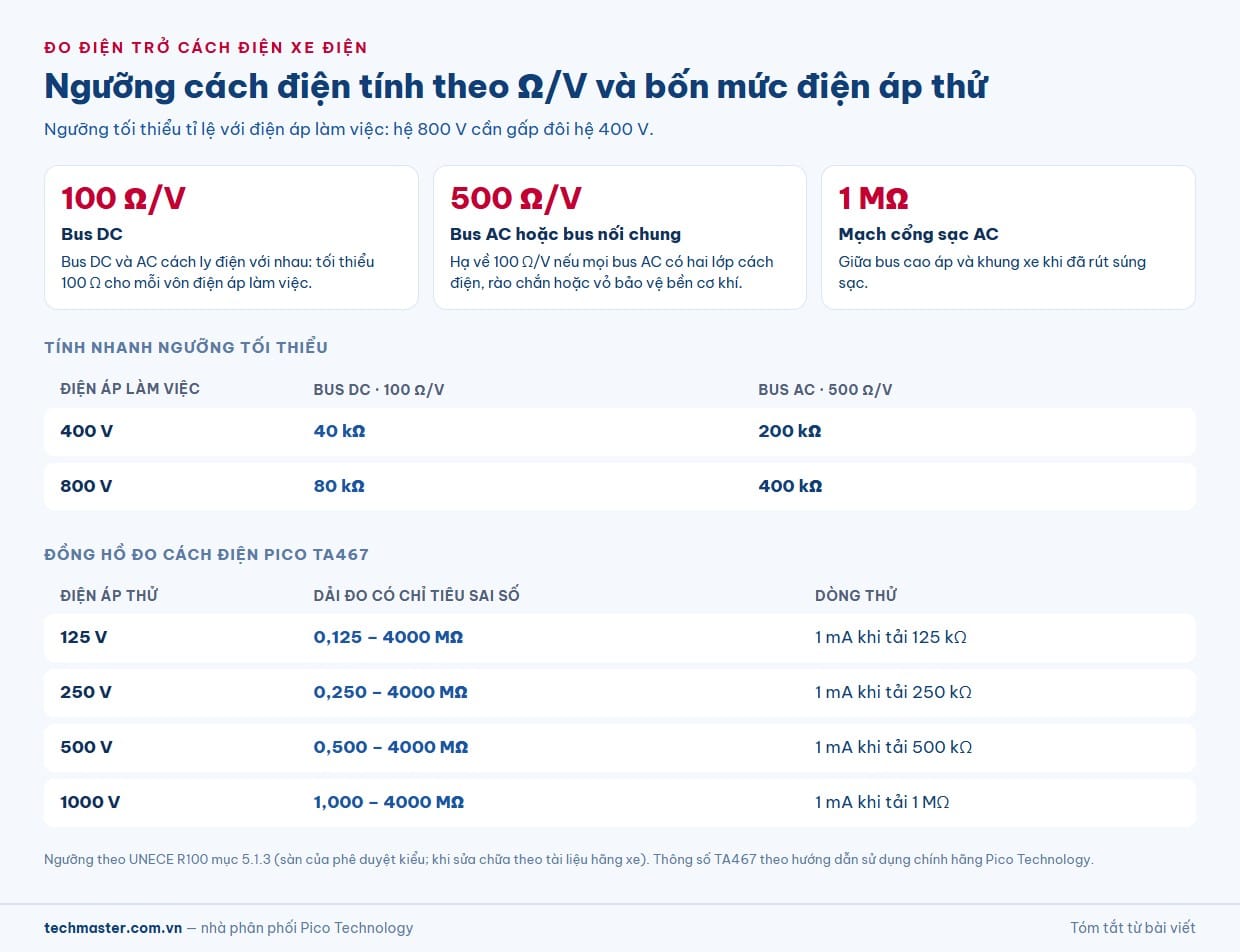

Ngưỡng đạt tính theo Ω/V: đọc UNECE R100 cho đúng
Quy chuẩn UNECE R100 về an toàn điện của hệ truyền động điện (bản đăng Công báo Liên minh châu Âu năm 2011) đặt ngưỡng điện trở cách điện tối thiểu ở mục 5.1.3, và điểm quan trọng là ngưỡng không phải một con số cố định mà tỉ lệ với điện áp làm việc:
- Bus DC và bus AC cách ly điện với nhau: tối thiểu 100 Ω/V điện áp làm việc cho bus DC và 500 Ω/V cho bus AC.
- Bus DC và AC nối điện với nhau: tối thiểu 500 Ω/V. Ngưỡng được hạ xuống 100 Ω/V nếu mọi bus AC được bảo vệ bằng hai lớp cách điện rắn, rào chắn hoặc vỏ bọc trở lên, hoặc bằng lớp bảo vệ cơ khí bền suốt đời xe như vỏ động cơ, vỏ bộ biến đổi, đầu nối.
- Mạch nối với cổng sạc AC khi đã rút súng sạc: tối thiểu 1 MΩ giữa bus cao áp và khung xe.
Nhân ngưỡng với điện áp làm việc là ra giá trị cần so:
| Điện áp làm việc | Bus DC (100 Ω/V) | Bus AC hoặc bus nối chung (500 Ω/V) |
|---|---|---|
| 400 V | 40 kΩ | 200 kΩ |
| 800 V | 80 kΩ | 400 kΩ |
Cần hiểu đúng vai trò của các con số này. R100 là quy chuẩn phê duyệt kiểu: nó nói một mẫu xe tối thiểu phải đạt bao nhiêu để được phép lưu hành. Nó không nói một chiếc xe đang chạy tốt sẽ đo ra bao nhiêu, và không thay được giá trị giới hạn mà hãng xe ghi trong tài liệu sửa chữa cho từng cụm (pin, biến tần, máy nén điều hoà điện, cáp). Khi xưởng ra quyết định thay hay giữ một cụm, tài liệu hãng là căn cứ; R100 cho bạn hiểu vì sao ngưỡng lại tỉ lệ với điện áp, và vì sao hệ 800 V cần ngưỡng gấp đôi hệ 400 V.

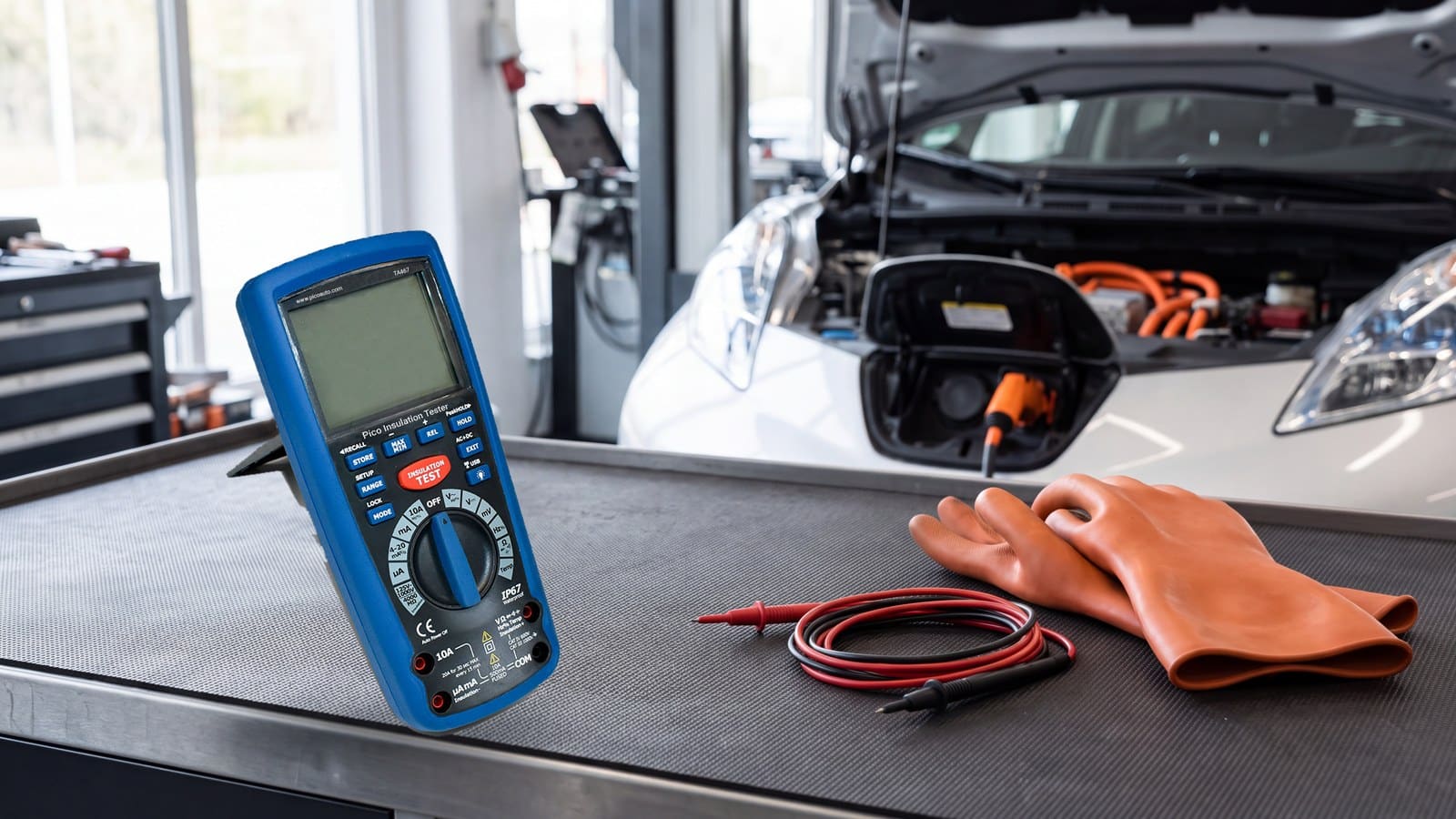

Đồng hồ đo cách điện TA467: những thông số quyết định phép đo
TA467 là máy đo cách điện Pico thiết kế cho xe có hệ cao áp trên khoang, đạt EN61010 CAT III 1000 V và CAT IV 600 V. Ngoài chức năng đo cách điện, máy đo được điện áp và dòng AC/DC, điện trở, điện dung, tần số, chu kỳ làm việc, thông mạch, diode và nhiệt độ bằng cặp nhiệt điện loại K. Bảng dưới tóm tắt riêng phần đo cách điện theo bảng “Megohms” trong hướng dẫn sử dụng chính hãng.
| Điện áp thử | Dải đo có chỉ tiêu sai số | Sai số (từ đầu dải đến 40 MΩ) | Dòng thử |
|---|---|---|---|
| 125 V | 0,125 – 4000 MΩ | ±(2% + 10 số) ở 0,125–40 MΩ | 1 mA khi tải 125 kΩ |
| 250 V | 0,250 – 4000 MΩ | ±(2% + 10 số) ở 0,250–40 MΩ | 1 mA khi tải 250 kΩ |
| 500 V | 0,500 – 4000 MΩ | ±(2% + 10 số) ở 0,500–40 MΩ | 1 mA khi tải 500 kΩ |
| 1000 V | 1,000 – 4000 MΩ | ±(3% + 10 số) ở 1–4 MΩ; ±(2% + 10 số) ở 4–40 MΩ | 1 mA khi tải 1 MΩ |
Hai điểm trong bảng này hay bị bỏ qua:
- Đầu dưới của dải đo phụ thuộc điện áp thử. Ở mức 1000 V, sai số được công bố từ 1 MΩ trở lên; ở mức 125 V, từ 0,125 MΩ. Một số trang bán lại ghi gọn “0,001 – 4000 MΩ”, nhưng bảng chính hãng chỉ công bố sai số từ các mốc trên. Vì vậy, khi một cụm đo ra giá trị thấp hơn đầu dải của mức thử đang dùng, hãy coi đó là tín hiệu phải dừng và kiểm tra theo tài liệu hãng, không phải một con số chính xác để so với ngưỡng 40 kΩ hay 80 kΩ.
- Phần “+10 số” chiếm ưu thế ở đầu dải. Ở dải 0,500–4,000 MΩ, độ phân giải là 0,001 MΩ, nên 10 số tương đương 0,010 MΩ. Một số đọc 0,600 MΩ ở mức 500 V có sai số ±(0,012 + 0,010) = ±0,022 MΩ, khoảng ±3,7%. Cùng thang đó, số đọc 3,000 MΩ chỉ sai ±(0,060 + 0,010) = ±0,070 MΩ, khoảng ±2,3%. Gần ngưỡng quyết định, hãy để biên an toàn thay vì so sát nút.
Máy còn có hai tính năng đáng giá với xưởng: bộ nhớ lưu được 2000 phép đo, và giao tiếp không dây với máy tính qua bộ thu USB đi kèm để vẽ đồ thị, lưu và in kết quả. Vỏ máy đúc hai lớp đạt IP67 và chịu được rơi từ 2 m. Phép đo cách điện có hồ sơ lưu kèm từng xe là bằng chứng kỹ thuật khi bàn giao xe cho khách hoặc khi làm việc với bảo hiểm.
Chọn điện áp thử: cao hơn điện áp làm việc, nhưng không cao hơn mức linh kiện chịu được
Phụ lục 4 của R100 mô tả phương pháp đo bằng nguồn DC ngoài xe: dùng thiết bị đo cách điện có khả năng cấp điện áp DC cao hơn điện áp làm việc của bus cao áp, nối giữa phần mang điện và khung xe, và đặt điện áp DC tối thiểu bằng một nửa điện áp làm việc. Nếu trong cùng mạch có nhiều mức điện áp (ví dụ có bộ tăng áp) và một số linh kiện không chịu được điện áp làm việc của toàn mạch, các linh kiện đó được tháo ra và đo riêng với điện áp tối thiểu bằng một nửa điện áp làm việc của chính chúng.
Áp vào bốn mức của TA467, một cách chọn hợp lý khi tài liệu hãng chưa chỉ định:
| Hệ cần đo | Một nửa điện áp làm việc | Mức TA467 gần nhất đáp ứng | Lưu ý |
|---|---|---|---|
| Hệ 400 V | 200 V | 250 V hoặc 500 V | 500 V gần điện áp vận hành thật hơn, nếu cụm được phép chịu mức này |
| Hệ 800 V | 400 V | 500 V hoặc 1000 V | 1000 V là mức cao nhất của máy |
| Cụm nhạy (biến tần, bộ DC-DC còn lắp) | Theo cụm | Theo tài liệu hãng | Không vượt mức hãng cho phép; tháo đo riêng nếu cần |
Quy tắc vàng vẫn là: điện áp thử do hãng xe chỉ định đứng trên mọi bảng gợi ý. Một số cụm điện tử công suất có linh kiện bảo vệ quá áp nối xuống vỏ; đặt điện áp thử quá cao có thể làm hỏng chúng, hoặc làm chúng dẫn và cho ra số đọc thấp giả.

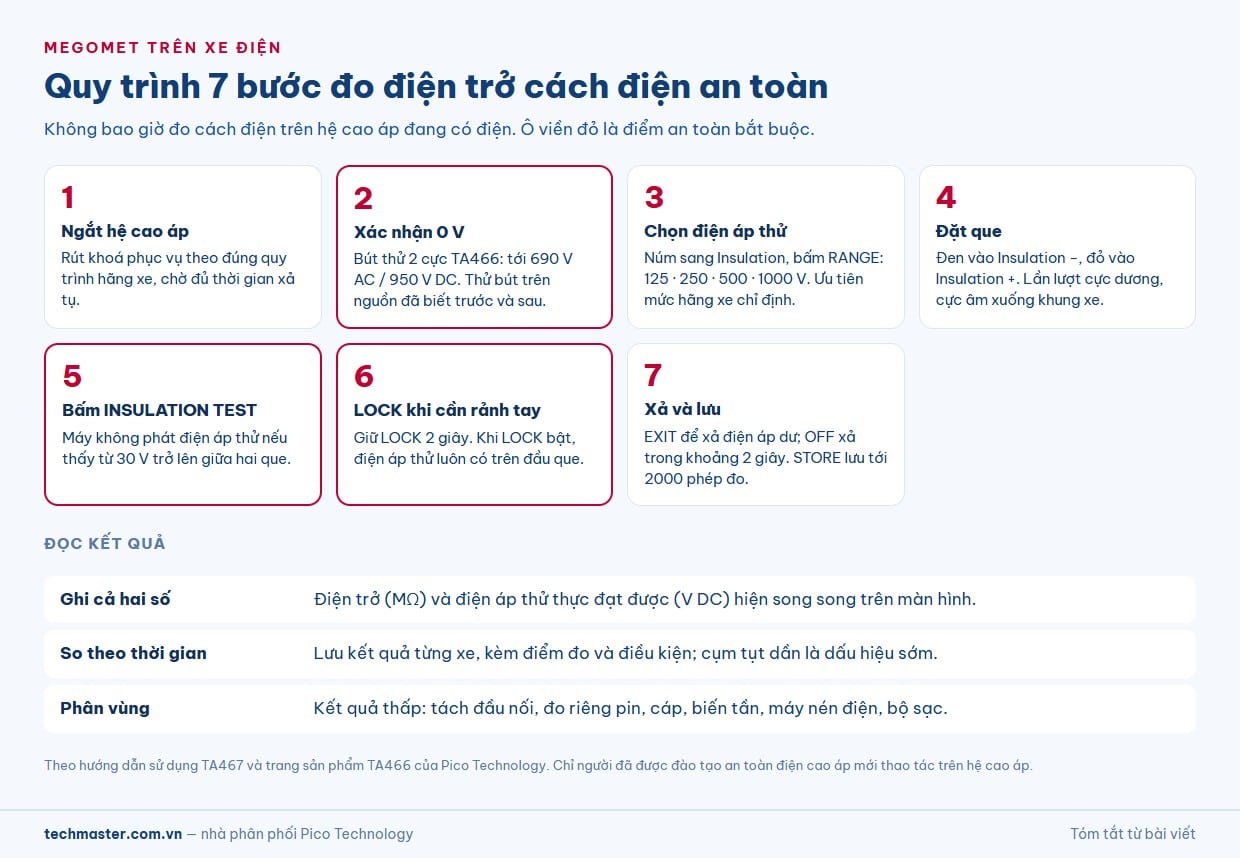

Quy trình bảy bước đo điện trở cách điện xe điện an toàn
Hướng dẫn của TA467 có hai cảnh báo in đậm ở phần đo cách điện: máy đặt điện áp tới 1000 V DC lên hai đầu que, và đo cách điện trên hệ cao áp đang có điện có thể gây tử vong và hỏng thiết bị. Quy trình dưới đây ghép yêu cầu đó với trình tự xác nhận không còn điện trên xe.
- Ngắt hệ cao áp đúng quy trình của hãng xe. Rút khoá phục vụ (service disconnect) hoặc cầu chì theo đúng thứ tự trong tài liệu, và chờ đủ thời gian xả tụ mà hãng quy định. Đây là bước không có ngoại lệ — mỗi mẫu xe khác nhau.
- Xác nhận không còn điện bằng bút thử 2 cực. Bút thử Pico TA466 đo tới 690 V AC và 950 V DC, có đèn báo riêng khi điện áp vượt 50 V. Thử bút trên một nguồn đã biết trước và sau khi đo trên xe, để chắc chắn bút còn hoạt động khi nó báo “0 V”.
- Đặt TA467 sang chức năng Insulation và chọn điện áp thử. Bấm RANGE để chuyển giữa các mức điện áp thử hiển thị ở góc trên bên trái màn hình.
- Cắm que đúng cổng và đặt que đúng điểm. Que đen vào cổng Insulation −, que đỏ vào Insulation +. Một que lên phần mang điện (lần lượt cực dương, rồi cực âm của bus cao áp), que kia lên điểm khung xe sạch, không sơn. Với cáp, hướng dẫn của Pico yêu cầu tháo cả hai đầu cáp khỏi mạch để tránh sai số do rò qua thiết bị khác, đo từng lõi xuống vỏ chống nhiễu hoặc đất, rồi đo giữa các lõi theo từng cặp.
- Bấm và giữ nút INSULATION TEST. Nếu máy phát hiện điện áp giữa hai đầu que từ 30 V trở lên (AC hoặc DC), nó không phát điện áp thử, hiển thị “> 30 V”, nháy biểu tượng tia sét và kêu cảnh báo — một lớp bảo vệ cuối cho trường hợp bước 1–2 bị sót. Khi đo bình thường, màn hình hiện điện trở cách điện (MΩ), điện áp thử thực đạt được (V DC) ở góc trên bên phải, và thanh vạch tương tự.
- Dùng chế độ LOCK khi cần rảnh tay. Giữ LOCK 2 giây (máy kêu hai tiếng), sau đó bấm-nhả INSULATION TEST là máy đặt điện áp thử liên tục. Hướng dẫn cảnh báo rõ: khi LOCK đang bật, điện áp thử luôn có mặt trên đầu que.
- Xả điện áp thử và lưu kết quả. Bấm EXIT để ngừng đặt điện áp, xả điện áp còn dư trên máy và xoá kết quả; vặn núm về OFF cũng xả qua công tắc nội trong khoảng 2 giây. Trước khi thoát, bấm STORE để lưu số đọc, hoặc đặt chu kỳ ghi tự động 1–255 giây trong lúc thử.
Đọc kết quả: ba điều cần nhìn ngoài con số MΩ
Điện áp thử đạt được. TA467 hiển thị song song điện trở và điện áp thử thực tế. Máy chỉ giữ được dòng 1 mA tới mức tải bằng điện áp thử chia cho 1 mA, nên khi cách điện thấp, điện áp thử thực có thể thấp hơn mức danh định. Ghi lại cả hai con số; một số đọc “đạt” ở điện áp thử bị sụt không tương đương với số đọc đạt ở đủ điện áp.
So với chính xe đó theo thời gian. Một giá trị đơn lẻ nói ít hơn một chuỗi giá trị. Lưu kết quả của từng xe qua bộ nhớ hoặc phần mềm trên máy tính, ghi kèm điện áp thử, điểm đo và điều kiện (xe vừa rửa, trời nồm ẩm, xe vừa chạy về). Một cụm đang tụt dần qua các lần bảo dưỡng là dấu hiệu sớm, dù vẫn còn trên ngưỡng.
Phân vùng khi kết quả thấp. Nếu toàn bus đo thấp, đo lại từng nhánh sau khi tách đầu nối: pin, cáp, biến tần, máy nén điều hoà điện, bộ sạc trên xe. Cách đo chia nhánh này cũng chính là cách R100 cho phép xác định điện trở cách điện của cả bus từ kết quả của từng cụm (“divided measurement”). Cụm nào kéo giá trị xuống sẽ lộ ra khi tách khỏi mạch.
Sau khi cách điện đạt: đo dạng sóng hệ cao áp bằng que vi sai
Đồng hồ đo cách điện trả lời câu hỏi “hệ có an toàn để làm việc không” và “lớp cách điện còn tốt không”. Nó không cho thấy biến tần đóng cắt ra sao, dòng pha động cơ có méo không, hay bộ DC-DC có gợn bất thường không. Những câu hỏi đó cần máy hiện sóng kèm phụ kiện đo cao áp — và phải đo khi hệ đang có điện, nên càng cần cách ly đúng.
Phụ kiện then chốt là que đo vi sai cao áp: nó đo chênh áp giữa hai điểm bất kỳ mà không nối điểm nào xuống đất của máy hiện sóng. Danh mục Pico có năm mã từ 700 V tới 7000 V (TA041, TA042, TA043, TA044, TA057), và với máy hiện sóng ô tô có bộ PQ345 dùng que vi sai 1400 V chuẩn PicoBNC+. Logic chọn cấp cách điện, tỉ số suy hao và dải điện áp vi sai được trình bày chi tiết trong bài đo điện áp cao bằng đầu dò vi sai Keysight, và áp dụng tương tự cho que Pico trên xe. Ở phía nhà sản xuất và phòng thí nghiệm pin, bài kiểm thử pin xe điện từ cell tới pack và trạm sạc mô tả chuỗi phép thử ở quy mô sản xuất.
Với xưởng muốn trang bị trọn một lần, bộ chẩn đoán xe điện PicoScope 4425A EV Kit gom máy hiện sóng 4 kênh với nhóm phụ kiện cho môi trường cao áp, gồm cả máy đo cách điện và bút thử 2 cực. Quy trình an toàn tổng thể khi nhận xe điện vào xưởng — bốn bước không được đảo thứ tự và lộ trình trang bị theo giai đoạn — nằm trong bài chẩn đoán xe điện và hybrid an toàn; bài bạn đang đọc đi sâu riêng vào bước đo cách điện.
Giữ cho đồng hồ đo cách điện đáng tin: kiểm tra phụ kiện và hiệu chuẩn
Với thiết bị an toàn, độ chính xác là chuyện an toàn. Một máy đo cách điện trôi thông số có thể báo “đạt” cho một cụm thực ra đã suy giảm, và một bút thử hỏng có thể báo “0 V” trên hệ còn điện. Vì vậy:
- Kiểm tra que và dây trước mỗi ca: vỏ que nứt, dây gập gãy, chụp cách điện mất hay đầu cắm lỏng đều là lý do dừng việc. Hướng dẫn TA467 cũng yêu cầu chỉ thay cầu chì đúng loại 0,5 A/1000 V cho thang 400 mA và 10 A/1000 V cho thang 20 A.
- Đưa máy vào chu kỳ hiệu chuẩn định kỳ và lưu biên bản cùng hồ sơ xưởng. Techmaster cung cấp dịch vụ hiệu chuẩn thiết bị đo lường cho nhóm thiết bị này.
- Chỉ người đã được đào tạo an toàn điện cao áp mới thao tác trên hệ cao áp. Thiết bị tốt không thay được chứng chỉ và quy trình.
