PMS HSLIS M50e: vì sao ngưỡng 50 nm chỉ có ở bản nước DI

Họ cảm biến HSLIS có ba bản: M50e xuống 50 nm, M65e xuống 65 nm, M100e xuống 100 nm. Nhìn qua rất dễ tưởng đây là một bậc thang độ nhạy — trả thêm tiền thì đo được hạt nhỏ hơn. Không phải. Ngưỡng của từng bản bị quyết định bởi chất lỏng mà nó được phép tiếp xúc, và M50e chỉ dùng cho nước khử ion. Đó chính là lý do duy nhất nó xuống được 50 nm.

Thông số thật của HSLIS M50e

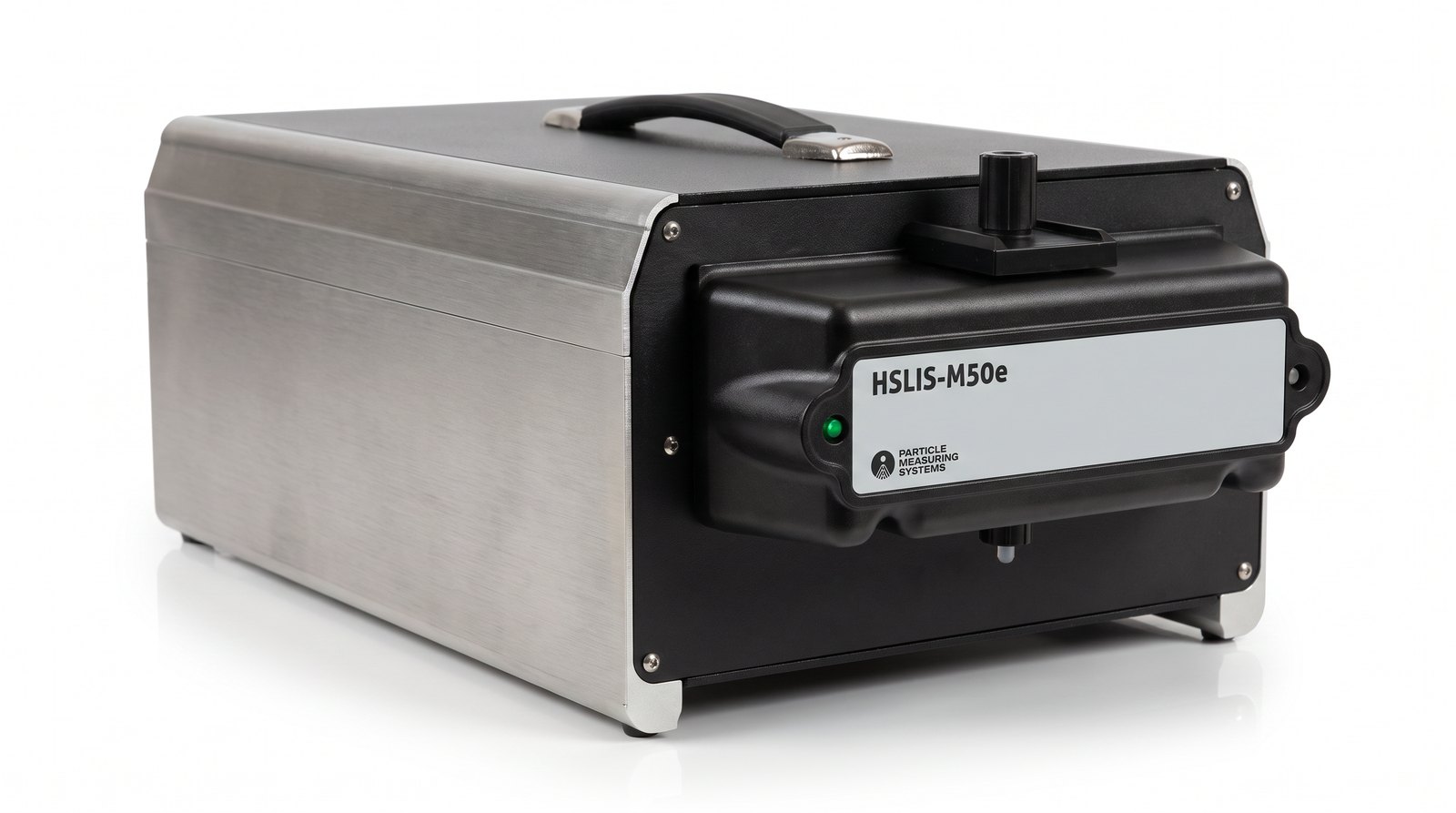

Cảm biến đếm hạt in-situ PMS HSLIS M50e là cảm biến đo hạt trực tiếp trên đường ống nước khử ion, phát hiện hạt từ 0,05 µm và giám sát liên tục theo thời gian thực.

Thông số	HSLIS M50e
Dải đo kích thước hạt	0,05 – 0,2 µm
Ngưỡng phát hiện nhỏ nhất	0,05 µm (50 nm)
Loại mẫu	Nước khử ion (DI/UPW)
Kiểu đo	In-situ — tại chỗ, trên đường ống
Chế độ giám sát	Liên tục, thời gian thực
Vật liệu tiếp xúc dung dịch	Vật liệu trơ tương thích DI
Phần mềm	FacilityNet — giám sát thời gian thực
Ứng dụng	Giám sát hạt trong hệ nước DI/UPW

Hai dòng đáng đọc kỹ nhất trong bảng không phải ngưỡng 50 nm, mà là “loại mẫu: nước khử ion” đi kèm “vật liệu trơ tương thích DI”. Đây không phải ghi chú thương mại về ứng dụng khuyến nghị — đó là điều kiện biên kỹ thuật, và nó ràng buộc trực tiếp con số 50 nm phía trên.

Ngưỡng đo và vật liệu tiếp xúc là một cặp không tách rời

Một cảm biến đếm hạt trong chất lỏng hoạt động bằng cách chiếu chùm laser qua dòng chảy và đo ánh sáng tán xạ khi hạt đi qua vùng đo. Cường độ tán xạ giảm rất nhanh khi hạt nhỏ đi, nên ở vùng vài chục nanomet, mọi yếu tố làm nhiễu hoặc làm mờ đường quang đều trực tiếp ăn vào ngưỡng phát hiện: bề mặt tiếp xúc dung dịch phải trơ về hoá học và ổn định về quang học trong suốt thời gian vận hành.

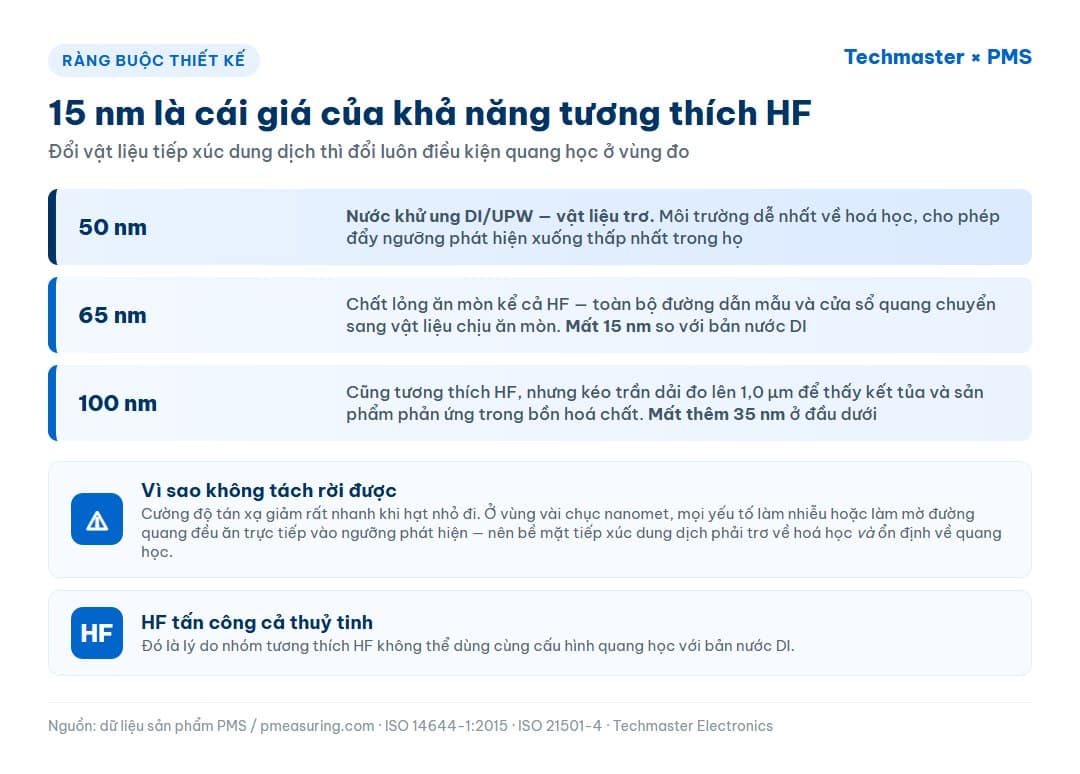

Nước khử ion là môi trường dễ nhất theo nghĩa đó. Còn khi mẫu là hoá chất ăn mòn — đặc biệt là các dung dịch chứa axit HF, thứ tấn công được cả thuỷ tinh — thì toàn bộ đường dẫn mẫu và cửa sổ quang phải đổi sang vật liệu chịu được ăn mòn. Đổi vật liệu ở vị trí đó thì đổi luôn điều kiện quang học, và cái giá phải trả được ghi thẳng trong bảng thông số của từng bản:

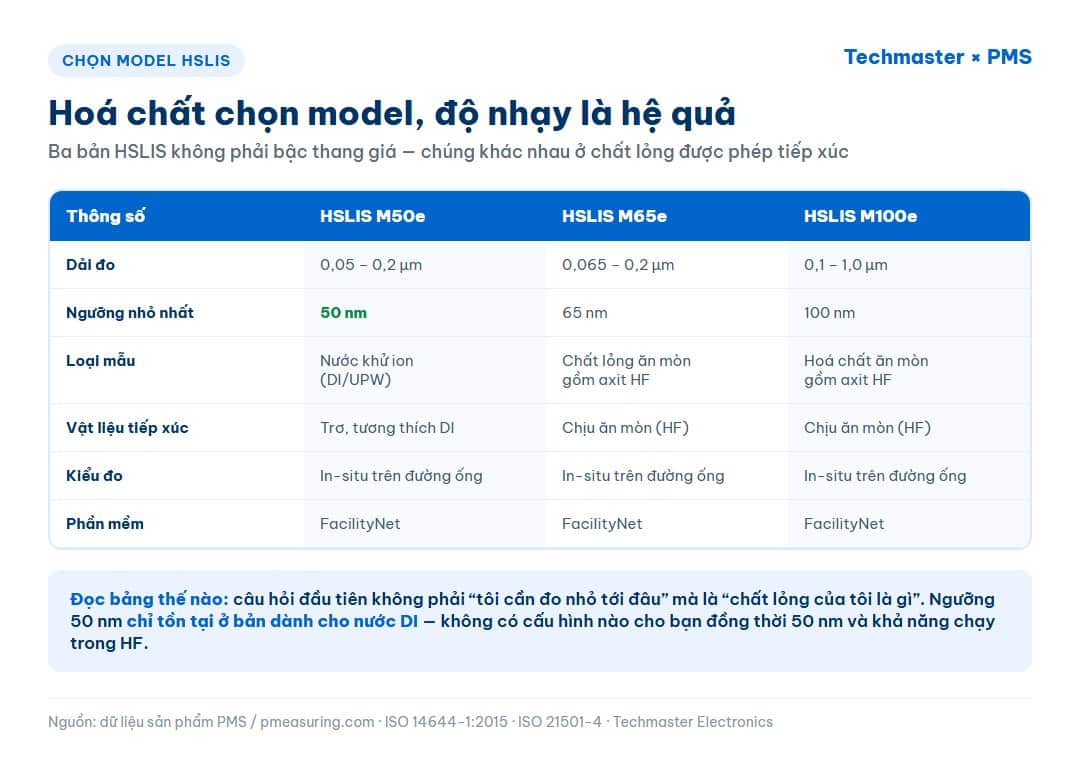

Bản	Dải đo	Loại mẫu được phép	Vật liệu tiếp xúc
M50e	0,05 – 0,2 µm	Nước khử ion (DI/UPW)	Vật liệu trơ tương thích DI
M65e	0,065 – 0,2 µm	Chất lỏng ăn mòn, gồm axit HF	Chịu ăn mòn, tương thích HF
M100e	0,1 – 1,0 µm	Hoá chất ăn mòn, gồm axit HF	Chịu ăn mòn, tương thích HF

Đọc ngang bảng này sẽ thấy quy luật rõ ràng: bước từ nước DI sang chất lỏng ăn mòn tốn 15 nm độ nhạy (50 → 65 nm). Không có cấu hình nào cho bạn đồng thời ngưỡng 50 nm và khả năng chạy trong HF. Vì vậy câu hỏi đầu tiên khi chọn model không phải “tôi cần đo nhỏ tới đâu” mà là “chất lỏng của tôi là gì” — hoá chất chọn model, độ nhạy là hệ quả theo sau.

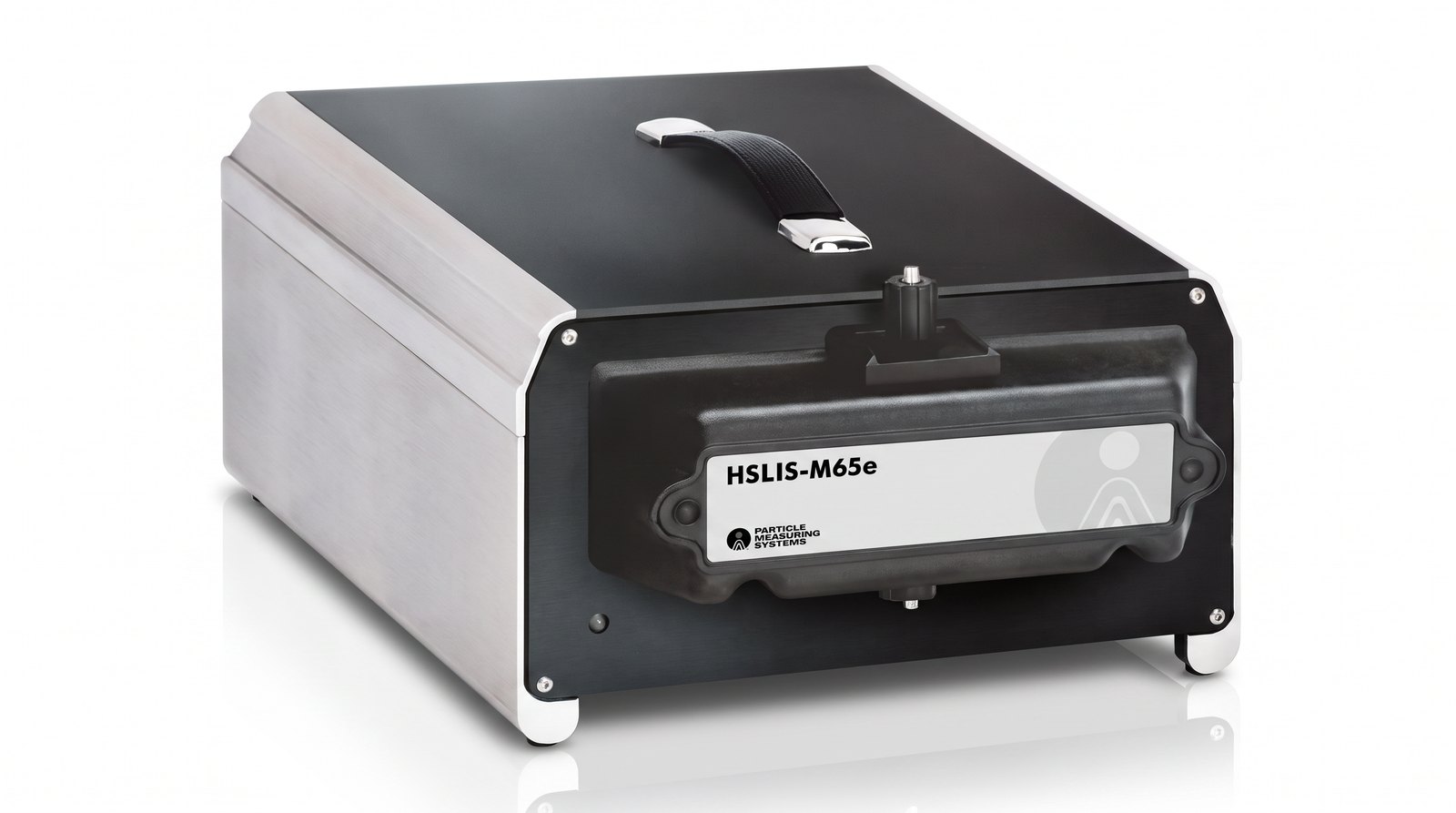

Với các bồn hoá chất ăn mòn, cảm biến PMS HSLIS-M65e là bản giữ được độ nhạy tốt nhất trong nhóm tương thích HF.

Dải 0,05 – 0,2 µm hẹp là chủ ý thiết kế

Nhìn cạnh M100e (0,1 – 1,0 µm), dải đo của M50e trông hẹp một cách bất thường: chỉ trải trong khoảng 0,05 đến 0,2 µm. Đây không phải khiếm khuyết mà là hệ quả của việc thiết bị được thiết kế cho đúng một bài toán.

Trong một vòng UPW vận hành đúng, nước đã đi qua lọc cuối trước khi tới điểm sử dụng, nên phần lớn hạt còn lại nằm ở vùng dưới 0,2 µm. Việc cần theo dõi liên tục là xu hướng ở vùng nhỏ nhất đó: nồng độ nền có đang trôi lên, có bậc nhảy sau khi thay màng, có tăng dần theo tuổi resin. Nếu trong nước DI mà thường xuyên xuất hiện hạt lớn hơn 0,2 µm thì đó không còn là bài toán theo dõi xu hướng nữa, mà là dấu hiệu của một sự cố cơ khí hoặc mất toàn vẹn lọc — cần điều tra theo hướng khác.

Ngược lại, các bồn hoá chất quy trình mang theo sản phẩm phản ứng, kết tủa và hạt sinh ra từ chính bể — những thứ thực sự lớn hơn. Đó là lý do cảm biến PMS HSLIS M100e được kéo trần lên tới 1,0 µm, và cũng là lý do nó phải hy sinh thêm 35 nm ở đầu dưới. Mỗi bản HSLIS phủ đúng dải mà môi trường của nó thực sự sinh ra hạt.

In-situ đổi được điều gì so với lấy mẫu bình

“In-situ” trong bảng thông số nghĩa là cảm biến nằm ngay trên đường ống, nước chảy qua vùng đo rồi đi tiếp — không có bước rót mẫu ra bình. Ở ngưỡng 50 nm, khác biệt này quan trọng hơn nhiều so với cảm giác ban đầu.

• Loại bỏ nền nhiễm của khâu lấy mẫu. Khi đo tới vài chục nanomet, bản thân chai lấy mẫu, thao tác rót và môi trường xung quanh có thể đóng góp lượng hạt ngang hoặc hơn cả mẫu cần đo. Phép đo tại chỗ bỏ hẳn nguồn sai số này.
• Phủ kín thời gian giữa hai lần lấy mẫu tay. Một sự cố hạt kéo dài vài chục phút nằm giữa hai lần lấy mẫu định kỳ sẽ không để lại dấu vết nào trong hồ sơ. Giám sát liên tục 24/7 thì không bỏ sót cửa sổ đó.
• Dữ liệu vào thẳng hệ giám sát. Cảm biến ghép với FacilityNet để lên biểu đồ xu hướng, đặt ngưỡng cảnh báo và lưu vết dữ liệu, thay vì tồn tại dưới dạng các con số rời trong sổ tay.

Đổi lại, một cảm biến in-situ chỉ nói cho bạn tình trạng tại một điểm trên vòng nước. Vị trí lắp vì thế trở thành quyết định kỹ thuật thực sự: đặt sau lọc cuối để xác nhận chất lượng cấp, hay đặt tại điểm sử dụng để thấy đúng thứ mà công cụ nhận được. Các điểm chết thường gặp của chuỗi lấy mẫu được bàn riêng trong bài bốn điểm chết của chuỗi lấy mẫu trong hệ giám sát hạt liên tục.

Vị trí của M50e trong họ HSLIS

Cả ba bản HSLIS đều là cảm biến in-situ, đều giám sát liên tục thời gian thực và đều ghép với FacilityNet. Chúng không khác nhau về kiến trúc hệ thống, chỉ khác nhau ở cặp “hoá chất được phép — dải đo”. Nghĩa là bạn có thể trộn nhiều bản trong cùng một nhà máy và quản lý chung trên một nền tảng: M50e trên vòng UPW, bản tương thích HF trên các bồn hoá chất ướt, tất cả cùng đổ dữ liệu về một chỗ.

Đây là điểm khiến việc chọn model trở nên ít rủi ro hơn: chọn sai dải đo là vấn đề của một điểm đo, không phải vấn đề của cả hệ giám sát.

HSLIS hay Ultra DI cho vòng UPW?

Với nước siêu tinh khiết, PMS có hai nhóm giải pháp và chúng không thay thế nhau hoàn toàn. HSLIS là cảm biến đo tại chỗ trên đường ống, tối ưu cho giám sát liên tục gắn vào hệ FacilityNet. Dòng Ultra DI là máy đếm hạt trong chất lỏng dạng hộp, lắp in-line, phục vụ các cấu hình đo khác về lắp đặt và vận hành.

Trên thực tế, lựa chọn thường được quyết định bởi kiến trúc hệ giám sát sẵn có và điểm đấu nối trên vòng nước hơn là bởi riêng con số ngưỡng. Hai bài đã đi sâu vào nhóm Ultra DI: đếm hạt trong UPW với Ultra DI 50 và Ultra DI 20 và so sánh Ultra DI với RION KS. Một lưu ý chung cho cả hai nhóm: lưu lượng qua vùng đo ảnh hưởng trực tiếp tới độ tin cậy của con số đếm được, phân tích kỹ trong bài vì sao lưu lượng quyết định con số đếm hạt trong nước siêu tinh khiết.

Bảng chọn nhanh

Tình huống	Bản phù hợp	Lý do
Vòng nước DI/UPW, cần ngưỡng nhỏ nhất có thể	M50e	50 nm — chỉ có ở bản dành cho nước DI
Chất lỏng ăn mòn có HF, vẫn cần độ nhạy cao	M65e	65 nm, vật liệu tương thích HF
Hoá chất ăn mòn, cần thấy cả hạt tới 1,0 µm	M100e	Trần dải đo 1,0 µm cho kết tủa và sản phẩm phản ứng
Cần thấy hạt lớn hơn 0,2 µm trong nước DI	Xem lại bài toán	Trong UPW, hạt lớn thường là dấu hiệu mất toàn vẹn lọc
