Keysight U1192A là ampe kìm cầm tay 3½ số thuộc dòng U1190, đo dòng AC tới 400 A mà không cần cắt mạch, kèm điện áp AC/DC 600 V, điện trở, điện dung, tần số và tính năng dò điện áp không tiếp xúc Vsense. Keysight đã chuyển U1192A sang trạng thái ngừng sản xuất nhưng vẫn hỗ trợ hiệu chuẩn và sửa chữa, nên nhiều máy vẫn đang dùng ở tủ điện, trạm bơm, HVAC. Bài này là hướng dẫn thao tác thực tế: đo dòng tải, đo điện áp, kiểm tra thông mạch và làm việc đúng cấp an toàn. Số liệu lấy từ data sheet 5990-8646EN của Keysight.
Keysight U1192A: máy làm được gì, không làm được gì
Dòng U1190 có bốn model chung cấp an toàn nhưng khác chức năng. Cần nhớ đúng giới hạn của U1192A, vì một số trang rao bán ghi nhầm thông số của U1193A hoặc U1194A sang model này:
- Dòng AC: hai thang 60 A và 400 A. U1192A không đo dòng DC; dòng DC chỉ có ở U1194A.
- Cách chuyển đổi AC: đo trung bình, hiển thị theo RMS (average sensing, RMS indication). Đây không phải true RMS; true RMS chỉ có ở U1193A và U1194A.
- Không đo nhiệt độ: đầu dò cặp nhiệt K chỉ dùng với U1194A.
- Có thêm so với U1191A: Vsense, đèn LED chiếu sáng tích hợp, đo điện dung, đo tần số và thang 60 kΩ.
Muốn so với model cơ bản hơn, bài Ampe kìm Keysight U1191A dùng cho ngành nào phân tích chi tiết phạm vi của U1191A.

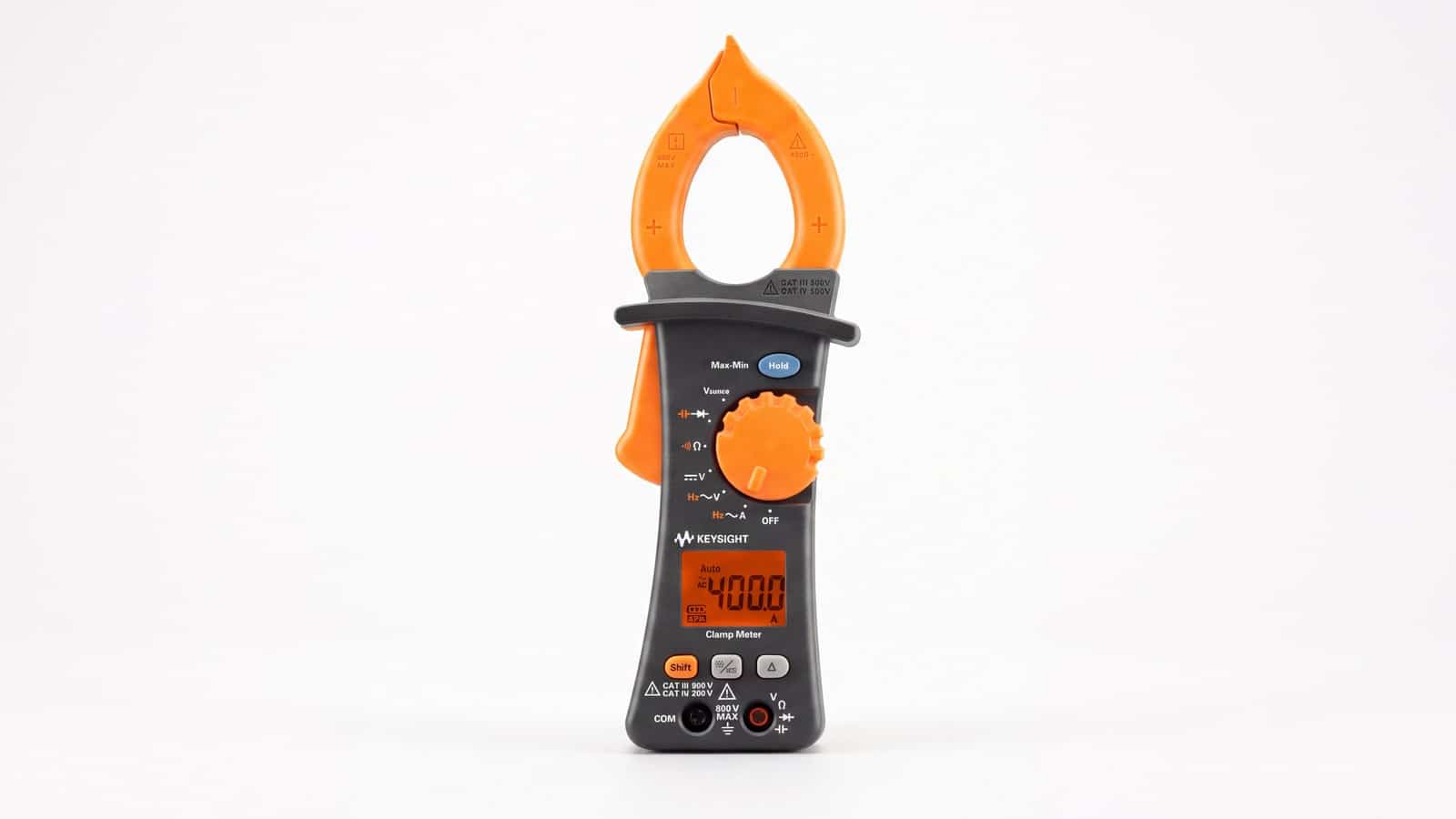

U1192A thông số cần thuộc trước khi đo
| Hạng mục | Thông số theo data sheet Keysight |
|---|---|
| Hiển thị | LCD 6.000 count, có đèn nền |
| Dòng AC | 60 A (phân giải 0,01 A), 400 A (0,1 A); ±(2,0% + 5) ở 45–65 Hz, ±(3,0% + 5) ở 65–500 Hz |
| Điện áp DC | 60 V / 600 V, ±(0,5% + 3), trở kháng vào 10 MΩ |
| Điện áp AC | 60 V / 600 V, ±(1,2% + 5), 45–500 Hz |
| Điện trở | 600 Ω, 6 kΩ, 60 kΩ |
| Điện dung | 600 µF và 6 mF, ±(2,0% + 4) |
| Tần số | 99,99 Hz đến 99,99 kHz, ±(0,5% + 3), tối thiểu 10 Hz |
| Hàm kìm | Độ mở 31 mm, đường kính kẹp 27 mm |
| An toàn | CAT III 600 V / CAT IV 300 V, IEC 61010-1 và IEC 61010-2-032 |
| Nguồn, kích thước | 2 pin AAA; 77,1 × 225,0 × 38,6 mm; 320 g kèm pin |
Với dòng AC, Keysight ghi thêm sai số vị trí 1% số đọc và quá tải tối đa 400 A RMS.

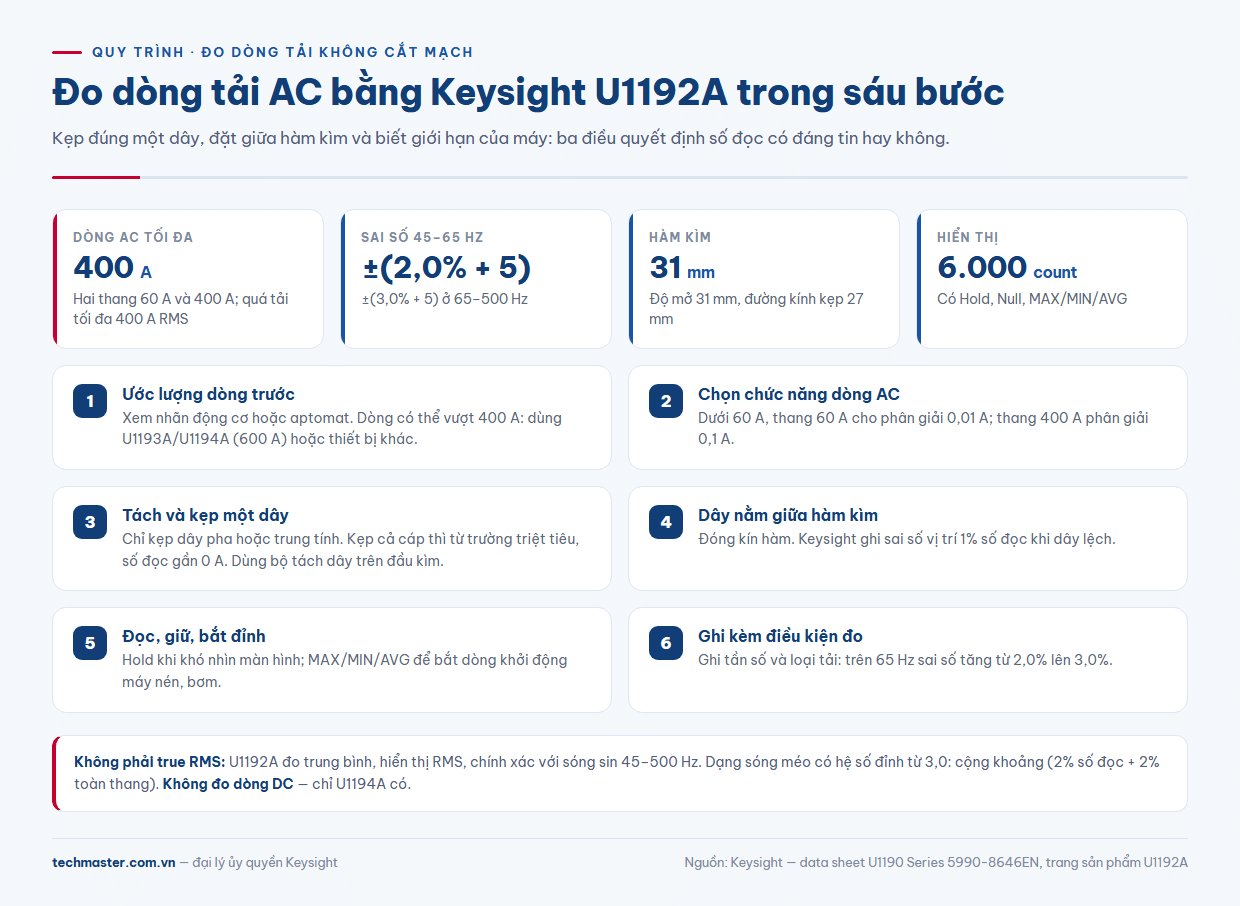

Đo dòng tải không cắt mạch: quy trình sáu bước
Quy trình dưới đây giúp số đọc lặp lại được giữa các lần đo và giữa các kỹ thuật viên:
- Bước 1 – Ước lượng dòng trước. Đọc nhãn động cơ hoặc aptomat. Nếu dòng có thể vượt 400 A, U1192A không phải công cụ phù hợp; chuyển sang U1193A hoặc U1194A (600 A) hoặc biến dòng chuyên dụng.
- Bước 2 – Chọn chức năng dòng AC. Dưới 60 A, thang 60 A cho phân giải 0,01 A.

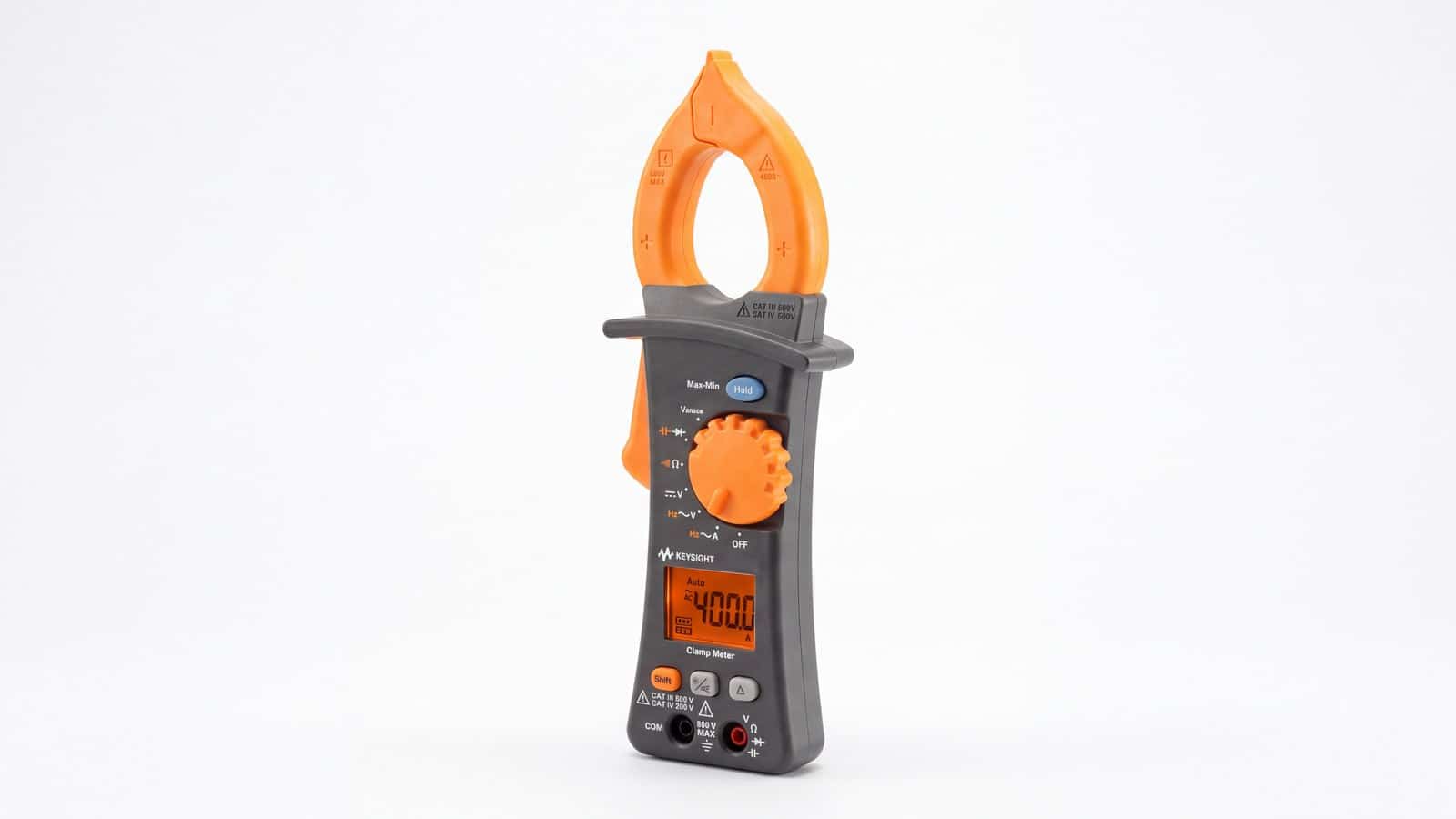

- Bước 3 – Tách một dây. Chỉ kẹp dây pha hoặc dây trung tính, không kẹp cả cáp. Kẹp cả dây đi lẫn dây về, từ trường triệt tiêu và máy đọc gần 0 A. Bộ tách dây (wire separator) trên đầu kìm giúp móc riêng một dây ra khỏi bó.
- Bước 4 – Đặt dây vào giữa hàm. Độ mở 31 mm, đường kính kẹp 27 mm. Dây lệch sát mép hàm là nguồn của sai số vị trí 1%; đóng kín hàm, không để khe hở.
- Bước 5 – Đọc và giữ số. Dùng Hold khi màn hình bị che, MAX/MIN/AVG để bắt đỉnh dòng khởi động máy nén, bơm.
- Bước 6 – Ghi kết quả kèm điều kiện. Ghi tần số tải và loại tải, vì sai số tăng từ 2,0% lên 3,0% khi tần số trên 65 Hz.
Cảnh báo với tải có sóng hài
U1192A đo trung bình rồi quy đổi RMS, đúng với sóng sin 45–500 Hz. Trên ngõ ra biến tần hay bộ nguồn xung, dòng méo và số đọc sẽ lệch. Keysight ghi rõ: với dạng sóng không sin có hệ số đỉnh từ 3,0 trở lên, cộng thêm khoảng (2% số đọc + 2% toàn thang). Khi đó nên đối chiếu bằng máy true RMS.
Đo điện áp, thông mạch và dò điện bằng Vsense
Dò điện trước khi chạm. Vsense phát hiện điện áp không tiếp xúc và báo bằng còi. Đưa đầu kìm lại gần dây hoặc ổ cắm để biết mạch còn điện trước khi cắm que đo. Vsense chỉ là cảnh báo nhanh, không thay phép đo có tiếp xúc khi xác nhận mạch đã cách ly.
Đo điện áp. Cắm que đo vào cổng COM và cổng V, chọn AC hoặc DC. Thang 600 V đủ cho lưới 220/380 V; trở kháng vào 10 MΩ nên máy gần như không làm tải mạch. Chức năng tần số (từ 10 Hz) giúp kiểm tra nhanh tần số lưới hoặc ngõ ra biến tần.
Thông mạch và điện trở. Chỉ đo khi mạch đã cắt điện. Còi 2,7 kHz kêu liên tục dưới 30 Ω và im trên 200 Ω, kèm đèn nền nháy để nhìn được trong xưởng ồn. Để đo điện trở nhỏ chính xác, chập hai que đo và dùng Null trừ điện trở dây đo, như data sheet khuyến nghị.
Điện dung. Thang 600 µF và 6 mF dùng kiểm tra tụ khởi động động cơ; xả tụ trước khi đo.

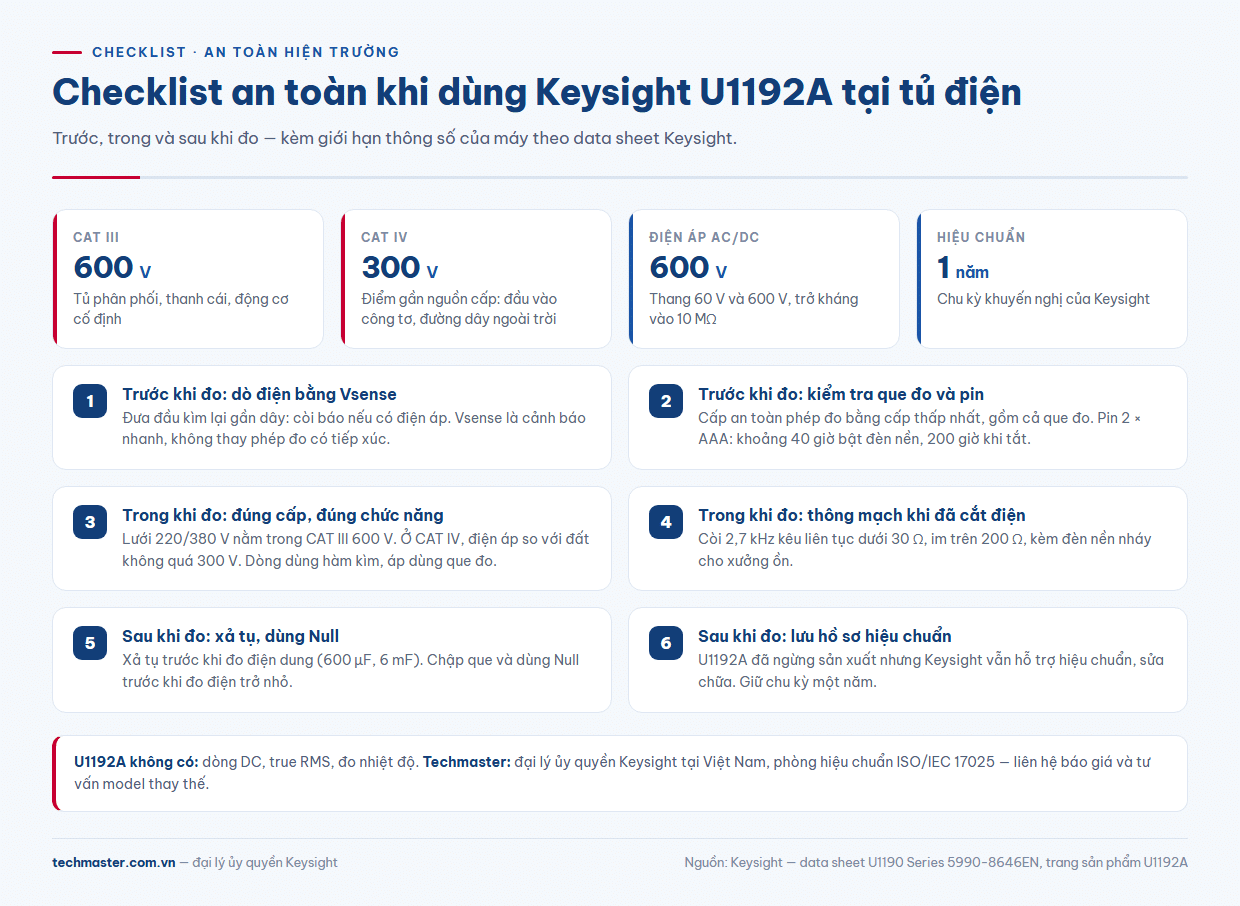

Làm việc đúng cấp an toàn CAT III 600 V / CAT IV 300 V
Cấp đo lường cho biết máy chịu xung quá áp ở vị trí nào. Với Ampe Kìm Keysight U1192A:
- CAT III 600 V: tủ phân phối trong tòa nhà, thanh cái, động cơ cố định, ổ cắm công nghiệp. Lưới 220/380 V nằm trong giới hạn này.
- CAT IV 300 V: điểm gần nguồn cấp, như đầu vào công tơ, đường dây ngoài trời. Ở CAT IV, điện áp so với đất không được quá 300 V.
Cấp an toàn của phép đo bằng cấp thấp nhất trong hệ thống, gồm cả que đo; không dùng que nứt vỏ hoặc lộ kim loại.
Những lỗi thường gặp khi dùng U1192A ngoài hiện trường
- Tin máy đo được dòng DC: U1192A không có chức năng DC A. Với mạch pin, mạch năng lượng mặt trời, cần U1194A hoặc thiết bị khác.
- Bỏ qua hiệu chuẩn: Keysight khuyến nghị chu kỳ hiệu chuẩn một năm.
Ampe Kìm Keysight U1192A: hiệu chuẩn, thay thế và báo giá
Trang sản phẩm Keysight ghi U1192A là ngừng sản xuất, vẫn được hỗ trợ hiệu chuẩn và sửa chữa. Keysight không ghi một model thay thế trực tiếp trên trang này. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, nhận hiệu chuẩn và tư vấn bảo trì cho ampe kìm cầm tay U1192A.
Về U1192A báo giá: khi cần mua mới hoặc thay máy hỏng, hãy liên hệ báo giá để kỹ sư Techmaster đối chiếu tình trạng hàng và đề xuất model phù hợp với dòng tải, nhu cầu true RMS hay dòng DC. Nếu công việc thiên về đo điện áp và dòng nhỏ trong tủ HVAC, bài đồng hồ vạn năng cầm tay Keysight U1273A theo ngành là một hướng tham khảo. Xem toàn bộ thiết bị tại trang Keysight của Techmaster, hoặc mở trang sản phẩm Keysight U1192A để gửi yêu cầu.
Câu hỏi thường gặp
Keysight U1192A có đo được dòng DC không?
Không. Theo data sheet Keysight, U1192A chỉ đo dòng AC ở hai thang 60 A và 400 A. Trong dòng U1190, chỉ U1194A đo dòng DC.
U1192A có phải ampe kìm true RMS không?
Không. U1192A dùng kiểu đo trung bình, hiển thị RMS (average sensing, RMS indication), chính xác với dạng sóng sin 45–500 Hz. True RMS có ở U1193A và U1194A.
Keysight U1192A còn sản xuất không?
Keysight ghi U1192A là ngừng sản xuất nhưng vẫn hỗ trợ hiệu chuẩn và sửa chữa. Techmaster nhận hiệu chuẩn ISO/IEC 17025 cho máy đang dùng và tư vấn model thay thế khi cần mua mới.
