Khi chọn máy đếm hạt cho vòng nước siêu tinh khiết (UPW) của nhà máy bán dẫn, hầu hết người mua chỉ so độ nhạy — 20 nm hay 30 nm hay 50 nm. Nhưng trong môi trường vốn cực sạch, thông số quyết định độ tin cậy của số liệu lại chính là lưu lượng mẫu UPW (thể tích mẫu trên một đơn vị thời gian). Bài viết cung cấp một góc nhìn so sánh Ultra DI vs RION KS khách quan thông qua hai hướng tiếp cận: PMS Ultra DI 50 / Ultra DI 20 Plus và dòng RION KS-19F / KS-20F, dựa trên thông số công bố của hai nhà sản xuất.
Nội dung chính
Bài toán thống kê của đếm hạt trong UPW
Nước siêu tinh khiết trong fab hiện đại sạch tới mức nồng độ hạt có thể chỉ ở mức vài hạt trên một lít. Điều này tạo ra một vấn đề ít được nói tới: nếu bạn chỉ lấy mẫu một thể tích nhỏ, rất có thể bạn không bắt được hạt nào — không phải vì nước sạch, mà vì bạn chưa lấy đủ nước để gặp hạt.
Phép đếm hạt tuân theo thống kê Poisson: độ không đảm bảo tương đối của kết quả phụ thuộc vào số hạt đếm được, chứ không phải nồng độ. Đếm được 4 hạt cho sai số tương đối khoảng 50%; đếm được 100 hạt kéo sai số xuống khoảng 10%. Muốn đếm nhiều hạt trong nước rất sạch, chỉ có một cách: chạy qua nhiều nước hơn.
Vì vậy khi đánh giá thiết bị đếm hạt UPW, đặc biệt là khi so sánh Ultra DI vs RION KS, cần đọc hai con số cùng lúc: độ nhạy (nhìn thấy hạt nhỏ đến đâu) và lưu lượng mẫu (thu thập được bao nhiêu thể tích trong thời gian cho phép). Đây chính là điểm hai hướng thiết kế phân kỳ rõ nhất.

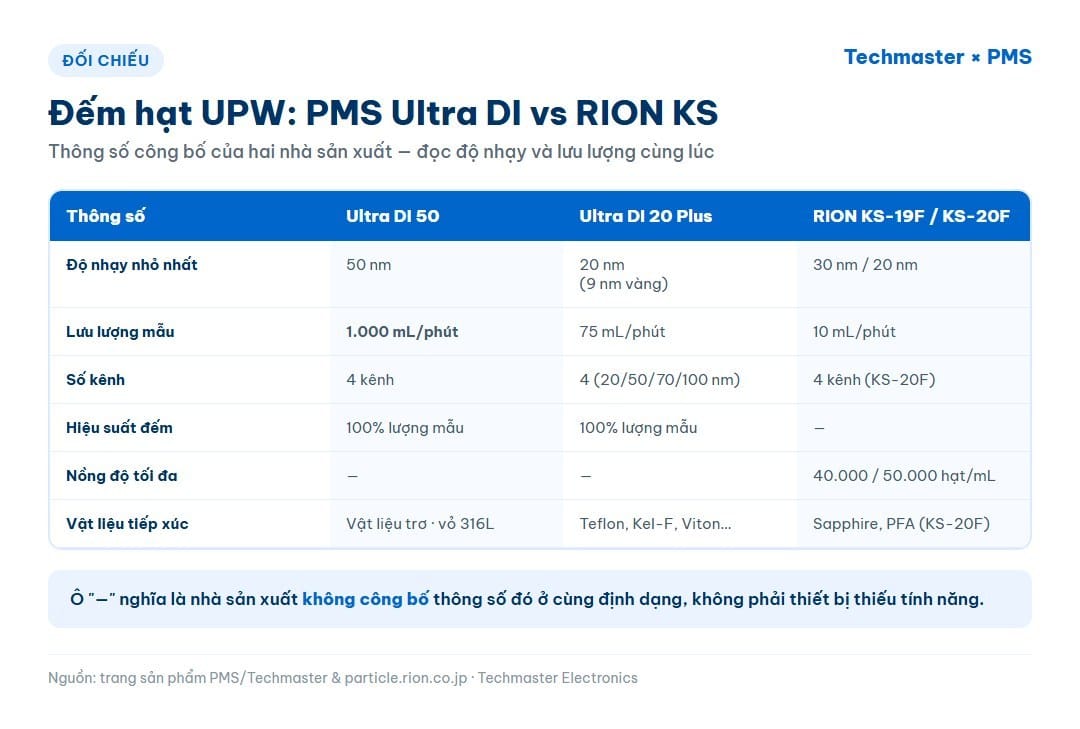

Bảng đối chiếu thông số công bố
| Thông số | PMS Ultra DI 50 | PMS Ultra DI 20 Plus | RION KS-19F | RION KS-20F |
|---|---|---|---|---|
| Độ nhạy nhỏ nhất | 50 nm | 20 nm (9 nm vàng) | 30 nm (0,03 µm) | 20 nm (0,02 µm) |
| Lưu lượng mẫu | 1.000 mL/phút | 75 mL/phút ±10% | 10 mL/phút | 10 mL/phút |
| Số kênh | 4 kênh | 4 kênh (20/50/70/100 nm) | — | 4 kênh (mặc định) |
| Hiệu suất đếm | 100% lượng mẫu | 100% lượng mẫu | — | — |
| Nồng độ tối đa | — | — | 40.000 hạt/mL (trùng phùng 10%) | 50.000 hạt/mL (trùng phùng 10%) |
| Nguồn sáng | Laser | Laser | Laser rắn 532 nm, 800 mW | Laser DPSS 532 nm, 1,5 W |
| Vật liệu tiếp xúc | Vật liệu trơ tương thích UPW; vỏ thép không gỉ 316L | Teflon, Kel-F, silica nung chảy, Viton, Alumina, Simriz 485; vỏ 316L | — | Sapphire, PFA |
| Áp suất / nhiệt độ mẫu | ≤ 100 psi; 15–50 °C | ≤ 100 psi; 15–50 °C | — | — |
Nguồn: thông số công bố trên trang sản phẩm Techmaster/PMS và trang sản phẩm chính thức của RION (particle.rion.co.jp). Ô “—” nghĩa là nhà sản xuất không công bố thông số đó ở cùng định dạng, không phải thiết bị thiếu tính năng.
Trục 1: độ nhạy phát hiện

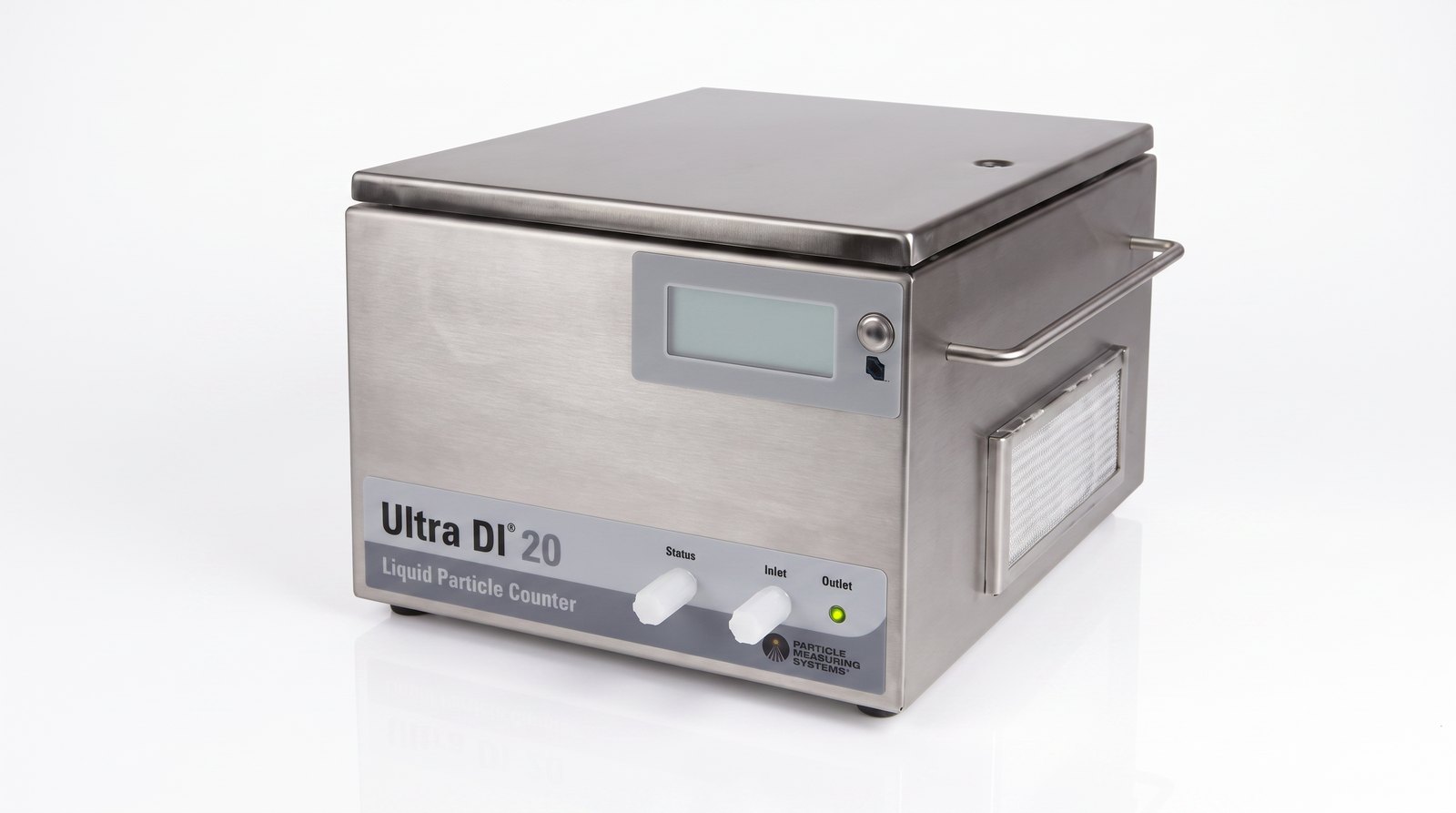

Ở trục này, hai hãng đều có sản phẩm chạm ngưỡng 20 nm. PMS Ultra DI 20 Plus công bố độ nhạy 20 nm (tương đương 9 nm với hạt vàng chuẩn) trên 4 kênh 20/50/70/100 nm. RION KS-20F công bố ≥0,02 µm với 4 kênh ở cấu hình mặc định, còn KS-19F ở mức 0,03 µm (30 nm).
Ghi chú quan trọng khi đọc thông số: độ nhạy công bố phụ thuộc vào loại hạt chuẩn dùng khi hiệu chuẩn. Hạt vàng (Au) có chỉ số khúc xạ khác hạt polystyrene latex (PSL), nên cùng một máy sẽ cho con số khác nhau tuỳ chuẩn. Đây là lý do việc so sánh trực tiếp các con số nanomet giữa hai hãng cần thận trọng — hãy yêu cầu nhà cung cấp nêu rõ chuẩn hiệu chuẩn khi đánh giá.
Kết luận thực tế ở trục này: trong bất kỳ bài toán so sánh Ultra DI vs RION KS nào, cả hai hướng thiết kế đều đáp ứng được yêu cầu 20 nm cho node tiên tiến. Đây không phải trục phân biệt.
Trục 2: thể tích mẫu & độ tin cậy thống kê
Đây mới là điểm khác biệt lớn nhất, và nó có tính thiết kế chứ không phải chất lượng.

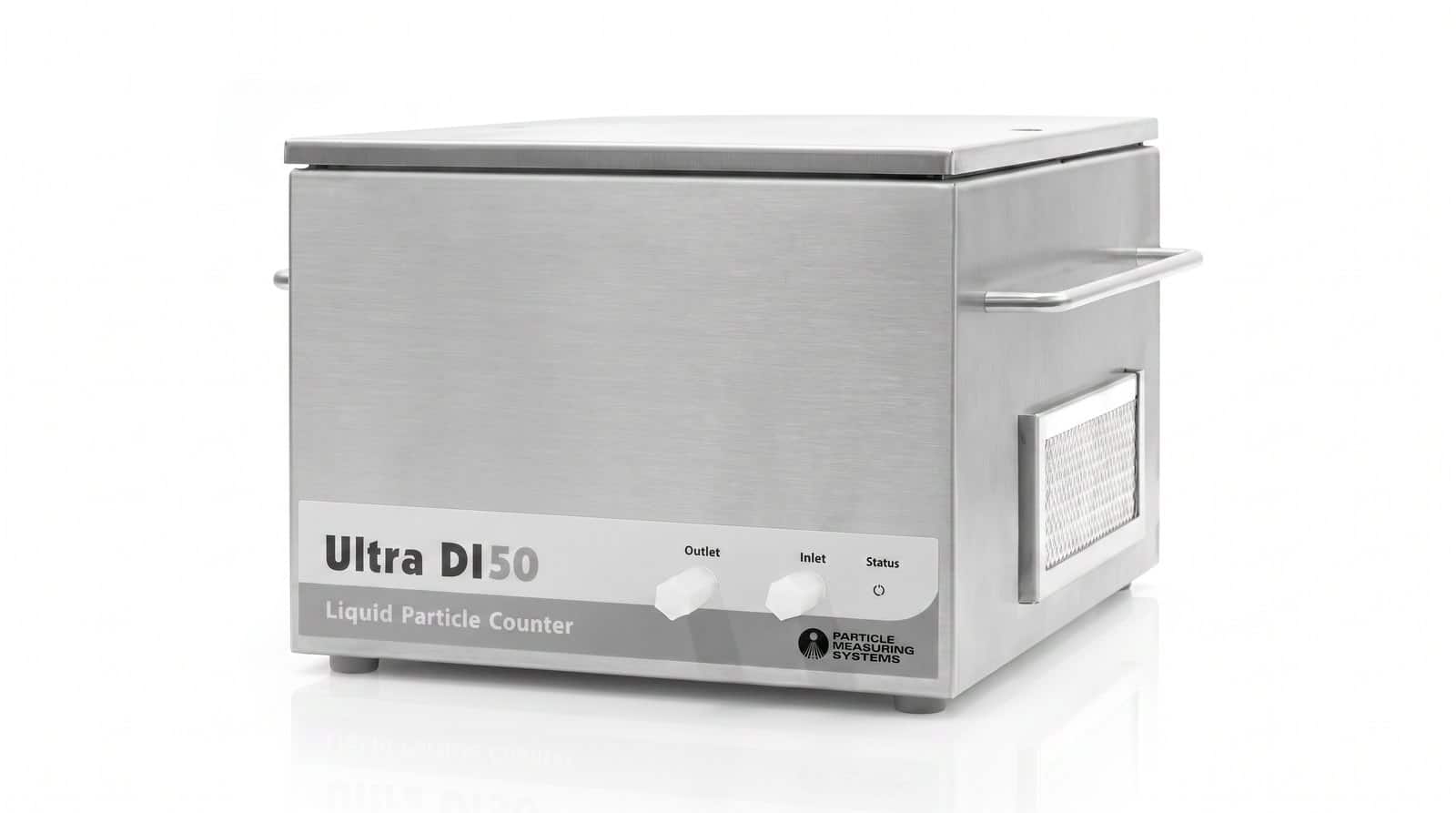

Dòng KS của RION lấy mẫu ở 10 mL/phút. PMS Ultra DI 50 lấy mẫu ở 1.000 mL/phút — gấp 100 lần. Ultra DI 20 Plus ở mức trung gian, 75 mL/phút.

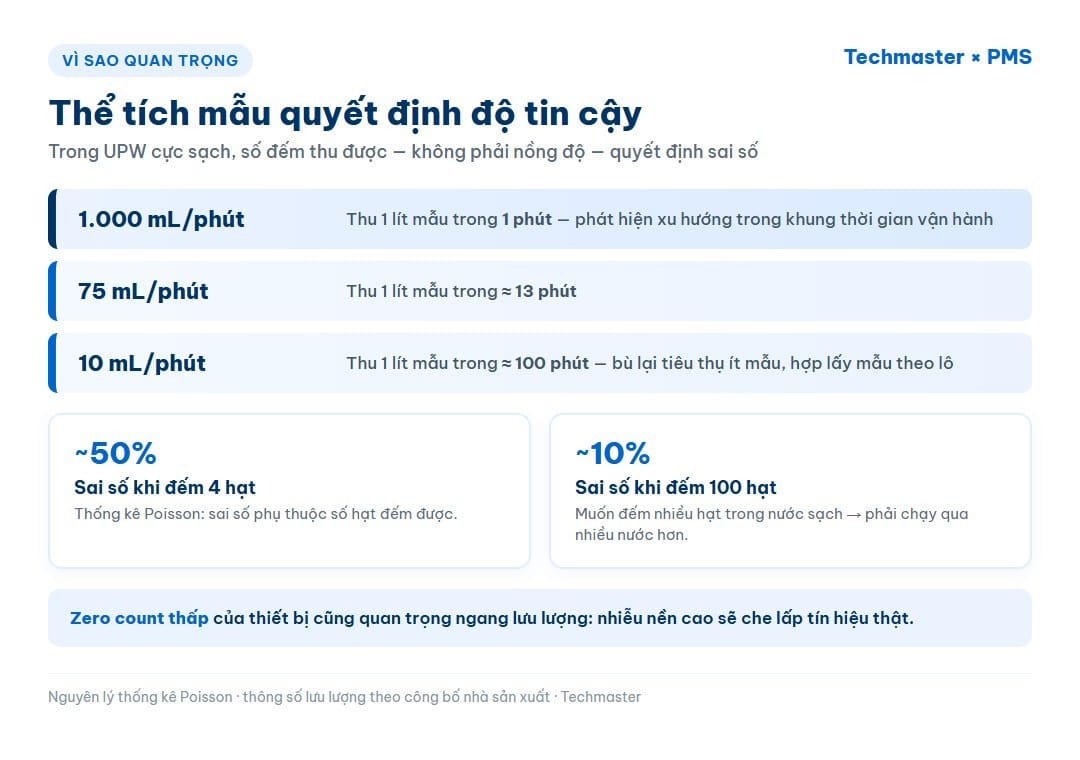

Quy đổi ra thời gian thu thập 1 lít mẫu:
- 1.000 mL/phút — 1 phút.
- 75 mL/phút — khoảng 13 phút.
- 10 mL/phút — khoảng 100 phút.
Trong nước có nồng độ rất thấp, chênh lệch này đổi thẳng thành độ tin cậy của kết luận. Với thiết bị lưu lượng cao, bạn thu được số đếm đủ lớn để phát hiện xu hướng — chẳng hạn nồng độ hạt tăng dần sau khi thay bộ lọc — trong khung thời gian có ý nghĩa vận hành. Với lưu lượng thấp, cùng một mức tin cậy đòi hỏi thời gian đo dài hơn nhiều.
Điều này giải thích vì sao PMS mô tả Ultra DI 50 bằng cụm “lượng mẫu lớn, zero count thấp giúp phát hiện tiểu phân với dữ liệu thống kê đáng tin cậy hơn” và “phát hiện sự biến đổi trong quy trình nhanh hơn”. Zero count thấp — số đếm nền của chính thiết bị khi đo nước cực sạch — cũng quan trọng ngang lưu lượng: nếu nhiễu nền cao, tín hiệu thật bị che lấp.
Ngược lại, lưu lượng thấp có ưu điểm riêng: tiêu thụ ít mẫu hơn, phù hợp khi lấy mẫu theo lô từ can/chai với thể tích hạn chế, hoặc khi điểm lấy mẫu không cho phép xả lượng nước lớn.
Trục 3: vật liệu tiếp xúc & loại dung dịch
Vật liệu tiếp xúc dung dịch quyết định thiết bị dùng được với chất lỏng nào. RION công bố phần tiếp xúc của KS-20F gồm sapphire và PFA, và nêu rõ khả năng tương thích với axit flohydric (HF) — hướng thiết kế nhắm tới cả hoá chất ăn mòn bên cạnh nước tinh khiết.
PMS Ultra DI 20 Plus công bố danh sách vật liệu tiếp xúc gồm Teflon, Kel-F, silica nung chảy, Viton, Alumina và Simriz 485, vỏ ngoài thép không gỉ 316L với bộ lọc HEPA kép cho phép đặt trong môi trường phòng sạch. Với hoá chất quy trình ăn mòn, PMS bố trí sản phẩm chuyên biệt riêng thay vì mở rộng dòng UPW — xem thêm bài về đếm hạt trong hoá chất ăn mòn với UltraChem và CLS 700T.
Khác biệt triết lý: một bên hướng tới thiết bị đa dụng phủ cả nước và hoá chất; một bên phân tách danh mục theo loại dung dịch, mỗi dòng tối ưu cho nhiệm vụ của nó. Cả hai đều hợp lý — lựa chọn phụ thuộc việc nhà máy bạn cần một thiết bị linh hoạt hay một hệ thống chuyên sâu theo từng vòng công nghệ.
Đang lập cấu hình giám sát UPW? Techmaster hỗ trợ tính thời gian lấy mẫu cần thiết để đạt độ tin cậy thống kê mong muốn tại nồng độ nền thực tế của nhà máy bạn, tư vấn chọn điểm lấy mẫu trên vòng polishing và cung cấp hiệu chuẩn tại phòng thí nghiệm đạt ISO/IEC 17025 ở Việt Nam. → Liên hệ tư vấn
Khung quyết định
Thay vì chỉ tìm đọc các bảng so sánh Ultra DI vs RION KS để xem “máy nào tốt hơn”, hãy tự trả lời ba câu hỏi dưới đây theo thứ tự:
1. Ngưỡng kích thước nào là bắt buộc với node của bạn?
Nếu quy trình kiểm soát ở 50 nm, Ultra DI 50 với lưu lượng 1.000 mL/phút cho bạn dữ liệu tin cậy nhanh nhất. Nếu bắt buộc phải xuống 20 nm, thu hẹp còn Ultra DI 20 Plus hoặc KS-20F.
2. Đo liên tục trên vòng hay lấy mẫu theo lô?
Giám sát liên tục trên vòng UPW ưu tiên lưu lượng cao và khả năng tích hợp phần mềm thời gian thực. Cả hai dòng PMS đều kết nối FacilityNet để giám sát UPW theo thời gian thực qua Ethernet. RION công bố KS-20F hỗ trợ cả lấy mẫu theo lô ngoại tuyến lẫn đo trực tuyến.
3. Chỉ đo nước, hay cả hoá chất?
Nếu phạm vi chỉ là UPW, chọn theo hai câu hỏi trên. Nếu cần phủ cả hoá chất ăn mòn, hãy so sánh ở cấp danh mục — thiết bị đa dụng tương thích HF, hay hệ thiết bị chuyên biệt cho từng loại dung dịch — thay vì so từng model đơn lẻ.
Yếu tố cuối cùng, thường bị bỏ qua khi lập bảng so sánh: hiệu chuẩn và hỗ trợ tại chỗ. Máy đếm hạt cần hiệu chuẩn định kỳ; thời gian thiết bị rời khỏi nhà máy là thời gian vòng UPW mất khả năng giám sát. Có phòng hiệu chuẩn đạt ISO/IEC 17025 trong nước rút ngắn đáng kể chu kỳ này so với gửi thiết bị ra nước ngoài.
Câu hỏi thường gặp
Độ nhạy hay lưu lượng quan trọng hơn khi đo UPW?
Cả hai, nhưng theo thứ tự: độ nhạy quyết định bạn có nhìn thấy loại hạt cần kiểm soát hay không — đây là điều kiện cần. Lưu lượng quyết định bạn có thu đủ số đếm để kết luận đáng tin cậy về mặt thống kê trong thời gian hợp lý hay không. Trong nước cực sạch, lưu lượng thường là nút thắt thực tế.
Vì sao Ultra DI 50 chỉ nhạy 50 nm nhưng vẫn được chọn?
Vì lưu lượng 1.000 mL/phút — gấp khoảng 100 lần mức 10 mL/phút của dòng KS và hơn 13 lần Ultra DI 20 Plus. Khi ngưỡng kiểm soát của quy trình là 50 nm, thiết bị này thu được số đếm đủ lớn trong thời gian ngắn, cho phép phát hiện biến động quy trình sớm hơn nhiều.
Con số 20 nm của các hãng có so sánh trực tiếp được không?
Cần thận trọng. Độ nhạy công bố phụ thuộc loại hạt chuẩn dùng khi hiệu chuẩn — hạt vàng và hạt PSL cho kết quả khác nhau trên cùng thiết bị. PMS công bố Ultra DI 20 Plus đạt 20 nm (9 nm với hạt vàng). Khi đánh giá, hãy yêu cầu nhà cung cấp nêu rõ chuẩn hiệu chuẩn tương ứng.
Ultra DI 50 và Ultra DI 20 Plus khác nhau thế nào?
Ultra DI 20 Plus đạt độ nhạy 20 nm ở lưu lượng 75 mL/phút, dành cho node tiên tiến cần ngưỡng phát hiện thấp nhất. Ultra DI 50 đạt 50 nm nhưng lưu lượng 1.000 mL/phút, dành cho giám sát UPW khối lượng lớn cần dữ liệu thống kê nhanh và tin cậy.
Thiết bị có đặt được trong phòng sạch không?
Được. Dòng Ultra DI có vỏ thép không gỉ 316L và bộ lọc HEPA kép, đáp ứng yêu cầu đặt trong môi trường phòng sạch. Áp suất mẫu tối đa 100 psi và nhiệt độ mẫu 15–50 °C.
Có hiệu chuẩn máy đếm hạt chất lỏng tại Việt Nam không?
Có. Techmaster là đối tác của Particle Measuring Systems tại Việt Nam, cung cấp tư vấn, lắp đặt và dịch vụ hiệu chuẩn tại phòng thí nghiệm đạt ISO/IEC 17025 trong nước cho thiết bị đếm hạt trong dung dịch.
