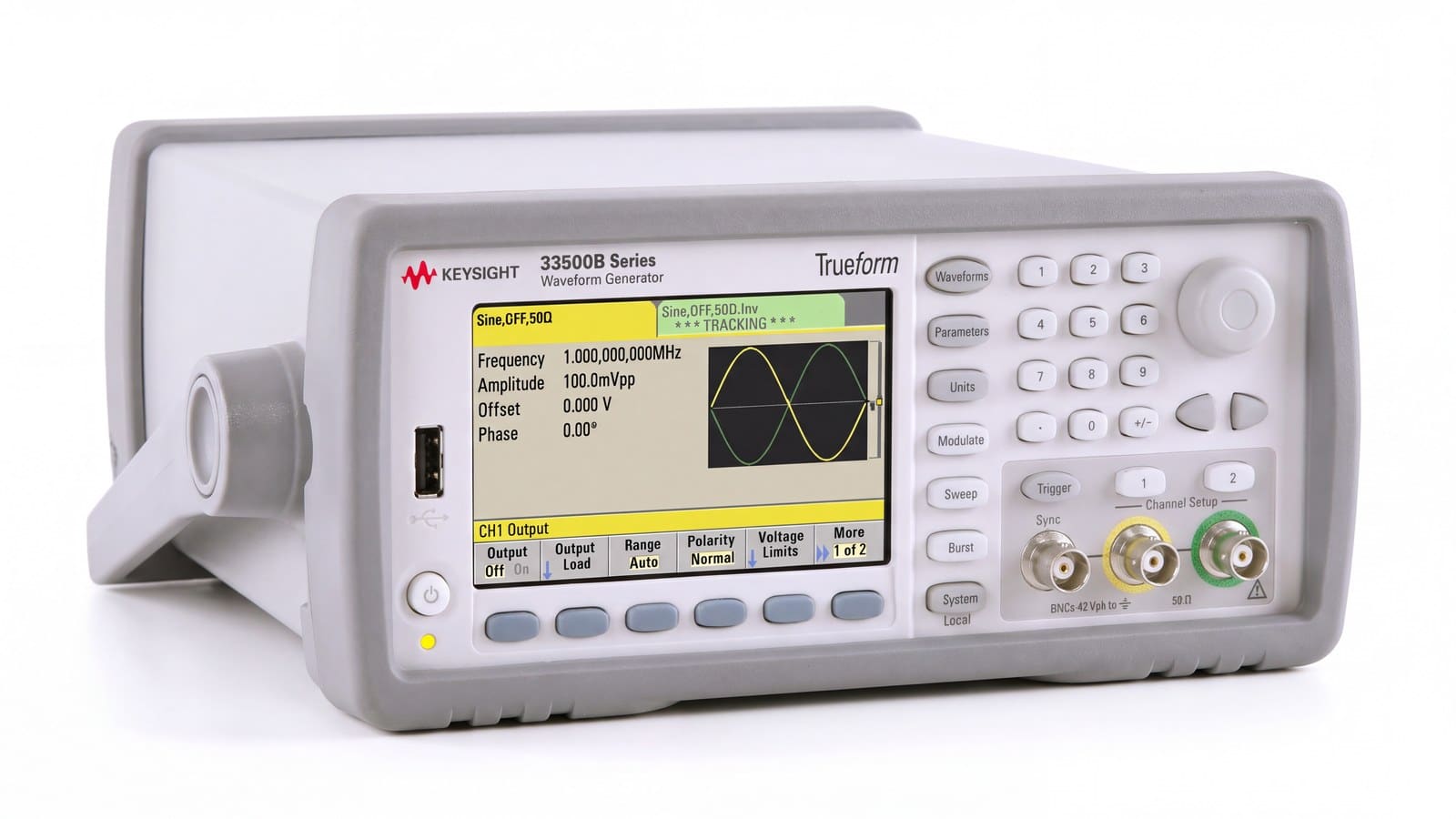

Keysight 33520B là máy phát sóng hàm Trueform hai kênh, băng thông 30 MHz, thuộc dòng 33500B. Điểm dễ bị hiểu nhầm nhất: theo data sheet của Keysight, 33520B là bản không có sóng tùy ý điểm-theo-điểm (arb). Bản có arb với cùng hai kênh và 30 MHz là 33522B. Bài này đặt 33520B cạnh các model gần nó nhất trong dòng 33500B, chỉ ra phần thông số hai kênh làm nên khác biệt, rồi đưa một cây quyết định để bạn biết 33520B có đủ cho bài đo của mình hay không. Mọi con số lấy từ data sheet 33500B Series (5991-0692EN) và trang sản phẩm của Keysight.
Keysight 33520B nằm ở đâu trong dòng 33500B?
Dòng 33500B có tám model, được tạo ra từ ba lựa chọn: băng thông 20 hoặc 30 MHz, một hoặc hai kênh, có hoặc không có arb. Tên model mã hóa đúng ba lựa chọn đó. Bảng cấu hình trong data sheet của Keysight xếp như sau:
| Băng thông | Số kênh | Không có arb | Có arb |
|---|---|---|---|
| 20 MHz | 1 | 33509B | 33511B |
| 20 MHz | 2 | 33510B | 33512B |
| 30 MHz | 1 | 33519B | 33521B |
| 30 MHz | 2 | 33520B | 33522B |
Như vậy 33520B có băng thông cao nhất và hai kênh, nhưng không có arb: phù hợp khi cần hai tín hiệu chuẩn có quan hệ pha chặt chẽ và chưa cần dạng sóng tự định nghĩa. Để xem cả tám model, đọc bài so sánh tám model dòng Trueform 33500B.
Lưu ý: một số mô tả trên mạng ghi 33520B phát được “sóng tùy ý (ARB)”. Data sheet của Keysight nói rõ arb do người dùng định nghĩa, arb dựng sẵn và ghép chuỗi (sequencing) chỉ có trên 33511B, 33512B, 33521B và 33522B. Trên 33520B, arb là bản nâng cấp mua thêm.
So sánh Keysight 33520B với 33522B, 33510B và 33519B

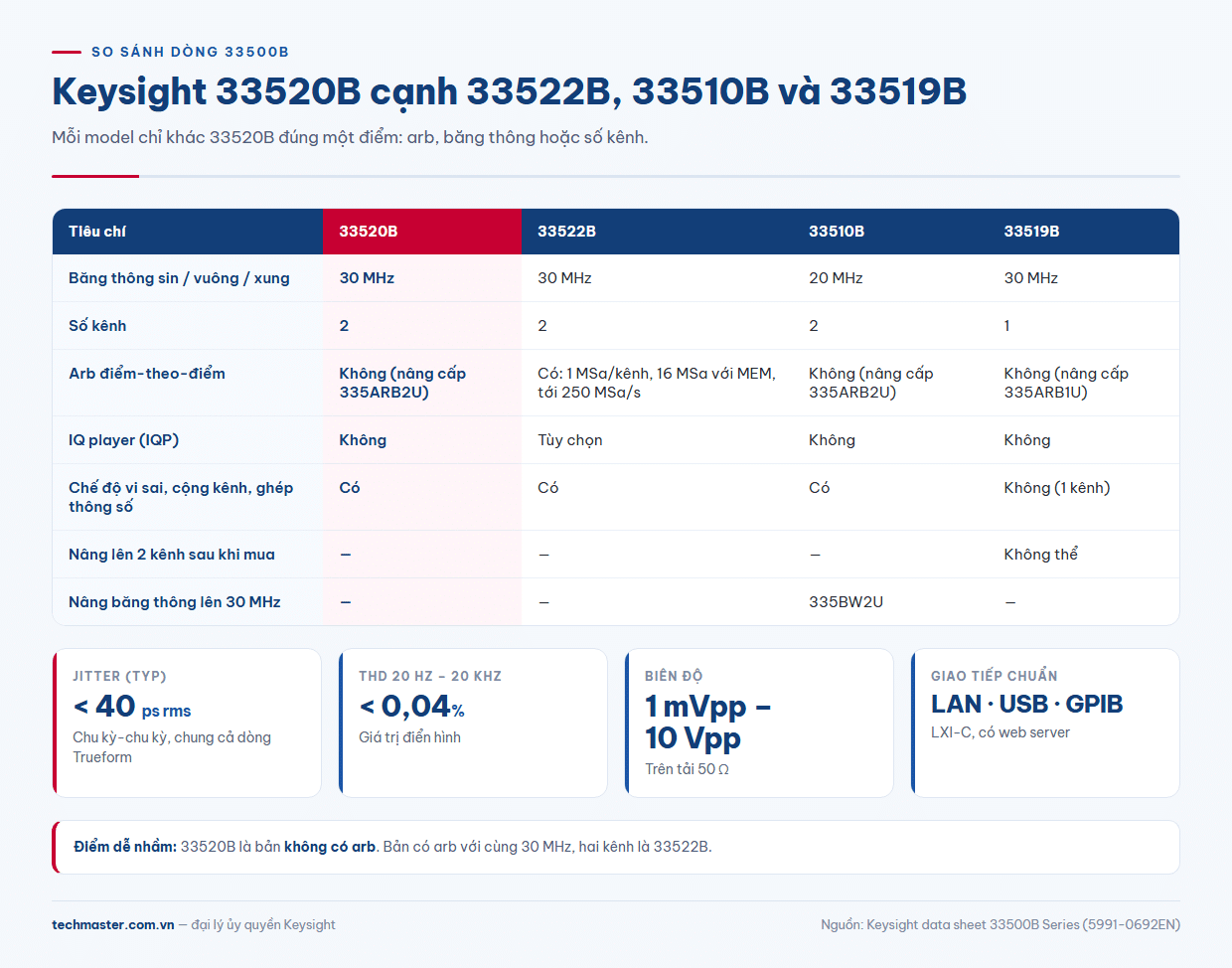

Ba model đáng đặt cạnh 33520B là 33522B (thêm arb), 33510B (20 MHz) và 33519B (một kênh). Mỗi model khác 33520B đúng một điểm. Thông số đầy đủ xem tại trang máy phát sóng hàm Keysight 33520B.
- 33520B và 33522B: cùng 30 MHz, cùng hai kênh, cùng các thông số hai kênh. 33522B có thêm arb điểm-theo-điểm tới 1 MSa mỗi kênh (16 MSa với tùy chọn MEM), tốc độ lấy mẫu arb tới 250 MSa/s, 16 bit, ghép chuỗi tới 512 bước. Tùy chọn IQ player (IQP) chỉ có trên 33512B và 33522B.
- 33520B và 33510B: cùng hai kênh, cùng không có arb. Khác biệt là giới hạn tần số: 30 MHz so với 20 MHz cho sin, vuông và xung, và băng thông nhiễu cũng theo đúng giới hạn đó. Dải 20 – 30 MHz chỉ có ở model 30 MHz; ở đoạn này Keysight công bố độ phẳng biên độ ±0,40 dB và méo hài dưới −35 dBc (điển hình).
- 33520B và 33519B: cùng 30 MHz, cùng không có arb, nhưng 33519B chỉ có một kênh. Data sheet ghi rõ không thể nâng cấp máy một kênh lên hai kênh, nên đây là lựa chọn phải chốt ngay lúc mua.
33520B thông số: phần hai kênh làm nên khác biệt
Những thông số tín hiệu chung của 33520B giống các model Trueform khác trong dòng: jitter chu kỳ-chu kỳ dưới 40 ps rms (điển hình), THD dưới 0,04% trong dải 20 Hz – 20 kHz, cạnh lên/xuống của sóng vuông 8,4 ns, độ rộng xung tối thiểu 16 ns, biên độ 1 mVpp – 10 Vpp trên tải 50 Ω. Phần khiến người ta chọn 33520B thay vì 33519B là nhóm “đặc tính hai kênh”, vốn chỉ có trên model hai kênh:
- Chế độ hoạt động: độc lập, ghép thông số (tần số theo tỉ lệ hoặc hiệu, biên độ và offset DC), cộng hai kênh (Ch1 + Ch2), bằng nhau (Ch2 = Ch1) hoặc vi sai (Ch2 = −Ch1).
- Pha tương đối: đặt từ 0° đến 360°, độ phân giải 0,1°.
- Độ lệch thời gian giữa hai kênh (skew): dưới 200 ps (điển hình) khi hai kênh thực hiện thao tác giống nhau.
- Xuyên kênh (crosstalk): dưới −85 dB (điển hình).
- Điều chế chéo: AM, FM, PM, PWM và Sum có thể lấy nguồn từ kênh còn lại trên model hai kênh.
Với chế độ vi sai, 33520B tạo được cặp tín hiệu đảo pha để kích thích đầu vào vi sai mà không cần mạch biến đổi bên ngoài. Với pha tương đối 0,1°, bạn dựng được tín hiệu I/Q dạng sin lệch 90° hoặc tín hiệu hai pha cho mạch điều khiển. Các ví dụ ứng dụng cụ thể có trong bài 6 ứng dụng thực tế của máy phát sóng tùy ý Keysight 33522B, và phần lớn ứng dụng không dùng arb cũng chạy được trên 33520B.
Không có arb thì 33520B còn làm được những gì?
Bỏ arb không có nghĩa là máy chỉ phát sin. Theo data sheet, bản không arb vẫn có đủ:
- Dạng sóng chuẩn: sin, vuông, ramp, xung, tam giác, nhiễu Gauss, PRBS và DC.
- Xung có cạnh điều chỉnh: cạnh lên và cạnh xuống đặt riêng từ 8,4 ns đến 1 µs, duty cycle 0,01% – 99,99%.
- PRBS: PN7 đến PN23, tốc độ bit từ 1 mbps đến 50 Mbps, cạnh chỉnh được, đủ để kiểm tra đường truyền nối tiếp đơn giản.
- Nhiễu băng thông thay đổi được: chỉnh băng thông nhiễu để dồn năng lượng vào dải tần quan tâm.
- Điều chế, quét, burst: AM, FM, PM, FSK, BPSK, PWM, Sum; quét tuyến tính, logarit hoặc theo danh sách tới 128 tần số; burst đếm hoặc gated.
33520B không có: nạp dạng sóng tự định nghĩa (từ MATLAB, Excel, máy hiện sóng), arb dựng sẵn, ghép chuỗi segment, IQ player. Cần tái tạo một tín hiệu thực đã ghi lại thì 33520B chưa đủ.
Cây quyết định: khi nào chọn 33520B?

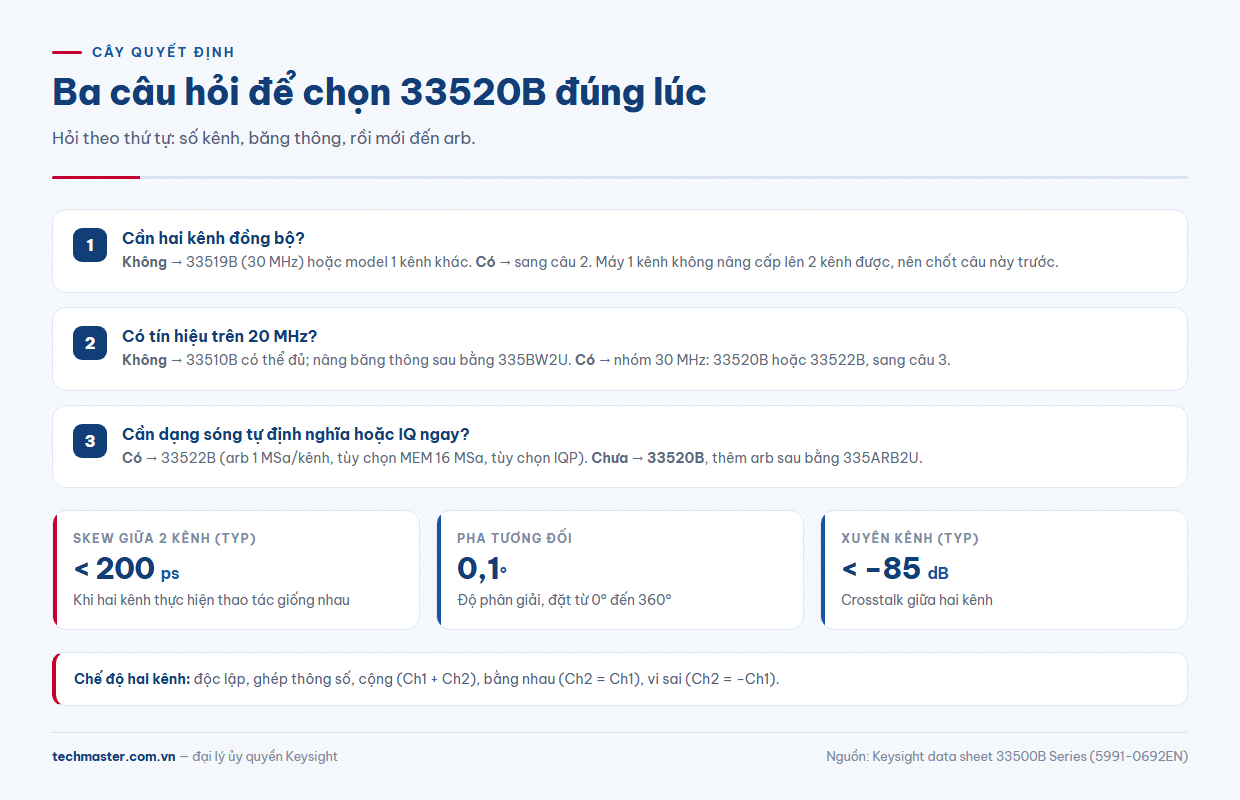

Ba câu hỏi, theo thứ tự: câu có ràng buộc không nâng cấp được phải hỏi trước.
- 1. Có cần hai kênh không? Nếu có, loại 33519B ngay, vì máy một kênh không nâng cấp lên hai kênh được. Nếu chỉ cần một kênh, 33520B là thừa.
- 2. Có tín hiệu nào trên 20 MHz không? Nếu có, chọn nhóm 30 MHz (33520B hoặc 33522B). Nếu mọi tín hiệu dưới 20 MHz, 33510B có thể đủ, và Keysight có bản nâng cấp băng thông 335BW2U nếu sau này cần lên 30 MHz.
- 3. Có cần dạng sóng tự định nghĩa hoặc IQ không? Nếu cần ngay, chọn 33522B. Nếu chưa chắc, 33520B là điểm khởi đầu hợp lý, vì có thể mua thêm arb sau.
Nâng cấp 33520B sau khi mua
Theo configuration guide của Keysight, 33520B có các đường nâng cấp sau:
- 335ARB2U: thêm arb cho model hai kênh. Sau khi thêm, máy có khả năng arb như nhóm có arb.
- 335MEM2U: bộ nhớ arb 16 MSa, chỉ áp dụng cho model hai kênh đã có arb, nên phải có arb trước.
- 335SECU: tính năng bảo mật NISPOM và bảo mật file.
- 33500U-OCX: nền thời gian OCXO độ ổn định cao (±0,1 ppm trong 1 năm, 0 – 55 °C, so với ±2 ppm của bản chuẩn trong cùng điều kiện); tùy chọn này phải gửi máy về Keysight.
IQ player (335IQPU) chỉ dành cho model hai kênh có arb; data sheet ghi tùy chọn IQP chỉ có trên 33512B và 33522B. Nếu IQ là yêu cầu chắc chắn, mua thẳng 33522B sẽ rõ ràng hơn về cấu hình.
33520B báo giá và cấu hình tại Techmaster
Giá 33520B phụ thuộc vào tùy chọn đi kèm (OCX, SEC, gói bảo hành 3 năm) và việc có mua thêm arb hay không, nên Techmaster báo giá theo cấu hình cụ thể. Vui lòng liên hệ báo giá qua trang 33520B báo giá và cấu hình. Nên nêu rõ tần số cao nhất, nhu cầu tín hiệu vi sai/lệch pha và nhu cầu arb để kỹ sư Techmaster đề xuất giữa 33520B, 33522B hay 33510B.

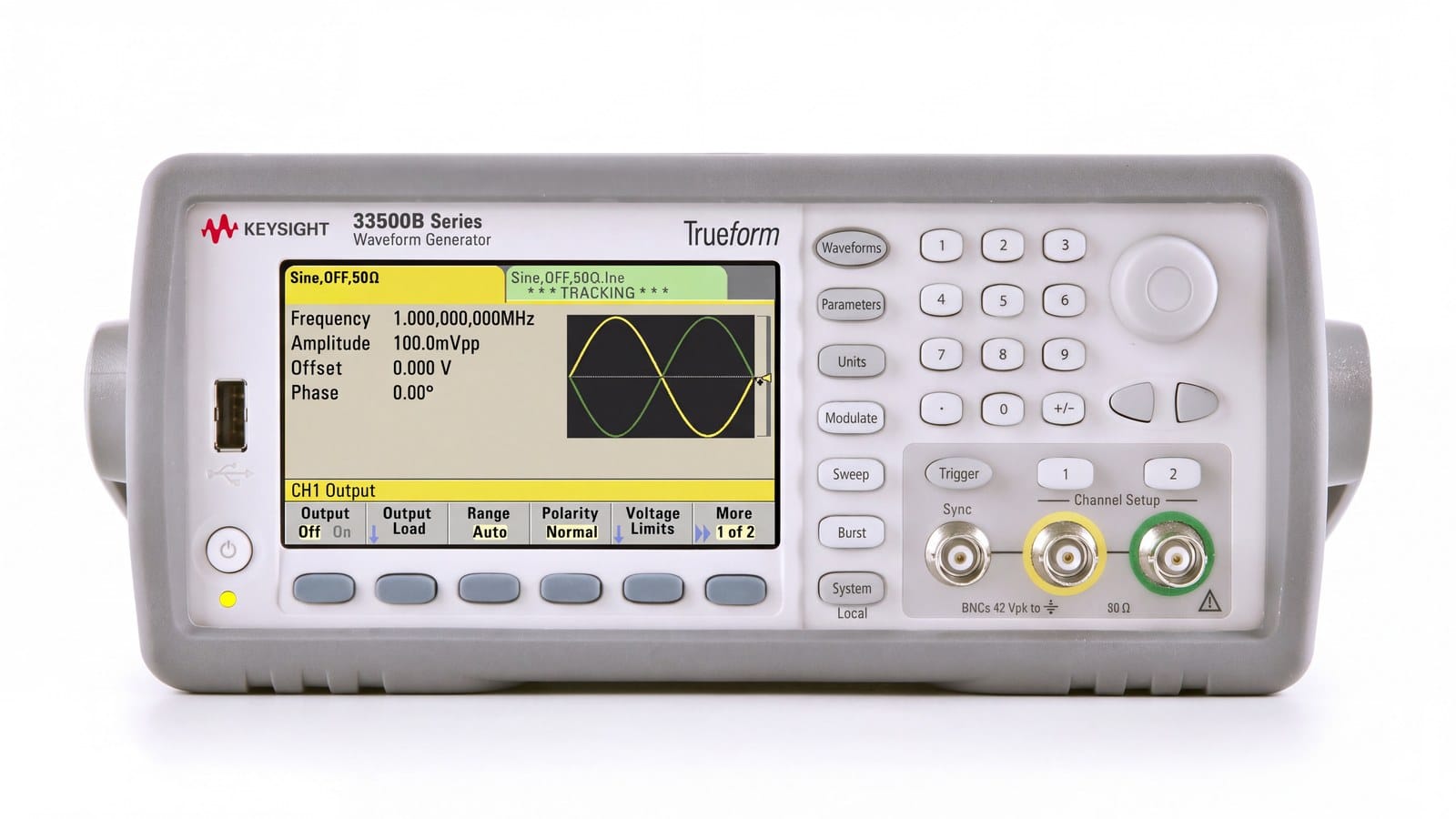

Máy có sẵn LAN (LXI-C), USB 2.0 và GPIB; màn hình 4,3 inch; khung 2U nửa rack, nặng 3,3 kg; bảo hành chuẩn 1 năm, tùy chọn 3 năm. Techmaster là đại lý ủy quyền Keysight tại Việt Nam và có phòng hiệu chuẩn đạt ISO/IEC 17025, nên máy phát sóng hàm Keysight có thể được hiệu chuẩn định kỳ trong nước. Xem thêm các dòng thiết bị khác tại trang Keysight tại Techmaster.
