Đã có máy chẩn đoán G-scan 2 hay Autel: chuyển từ mã lỗi sang phép đo dạng sóng

Nhiều xưởng đã có sẵn một máy chẩn đoán G scan 2 (G-scan 2), một máy chẩn đoán Autel hay một đầu đọc lỗi khác cắm cổng OBD. Thiết bị đó làm rất tốt phần việc của nó: đọc mã lỗi, xem dữ liệu trực tiếp, kích hoạt chấp hành, cài đặt sau thay thế. Vấn đề nằm ở bước kế tiếp. Mã lỗi cho biết ECU đã thấy một mạch hay một hệ thống “không như mong đợi”, nhưng không cho biết dây đứt, giắc lỏng, cảm biến chết hay chính tín hiệu điều khiển méo. Bài này không so sánh hai loại thiết bị — việc đó đã có trong bài máy chẩn đoán ô tô và máy hiện sóng ô tô khác nhau thế nào. Bài này trả lời câu hỏi thực dụng hơn: khi máy chẩn đoán OBD đã cho bạn một mã cụ thể, bước đo tiếp theo trên máy hiện sóng ô tô là gì, nối vào đâu, và nhìn thấy gì thì kết luận.

Máy chẩn đoán G scan 2 hay Autel cho bạn những gì, và dừng ở đâu

Mọi máy quét lỗi tuân theo chuẩn OBD-II đều nói chuyện với ECU qua cùng một bộ dịch vụ. Theo tài liệu chuẩn, dịch vụ 01 trả dữ liệu hiện thời, dịch vụ 02 trả freeze frame — ảnh chụp điều kiện vận hành lúc mã được ghi, dịch vụ 03 đọc mã đã lưu, dịch vụ 04 xoá mã cùng các giá trị liên quan, dịch vụ 06 trả kết quả tự giám sát, dịch vụ 07 đọc mã chờ (pending) phát hiện trong chu trình lái hiện tại hoặc trước đó. Ngoài phần chung này, máy chẩn đoán đa hãng còn đọc các mã và chức năng riêng của từng nhà sản xuất xe.

Ký tự đầu của mã cho biết lĩnh vực: P là động cơ–hộp số, C là khung gầm, B là thân xe, U là mạng giao tiếp. Một số dải mã có nghĩa chung cho mọi xe, số còn lại do từng hãng định nghĩa — nên luôn đọc mô tả mã theo tài liệu của chính hãng xe đang sửa.

Giới hạn của máy quét lỗi đến từ chính cách nó lấy thông tin. Mọi con số nó hiển thị là con số ECU đã tính rồi gửi lên qua đường chẩn đoán. Nếu tín hiệu vào ECU đã sai, ECU cũng thấy sai giống như vậy. Dữ liệu trực tiếp lại được cập nhật theo nhịp truyền của đường chẩn đoán, chậm hơn nhiều so với tốc độ thay đổi của một xung kim phun hay một răng trên bánh răng trục khuỷu. Vì thế máy quét lỗi rất mạnh ở việc khoanh vùng, còn việc xác nhận nguyên nhân cần một phép đo đặt trực tiếp lên dây. Bài 6 tình huống mã lỗi OBD-II đánh lừa bạn đã kể những ca mã lỗi chỉ sai hướng; dưới đây ta đi tiếp sang phần làm: quy trình bàn giao.

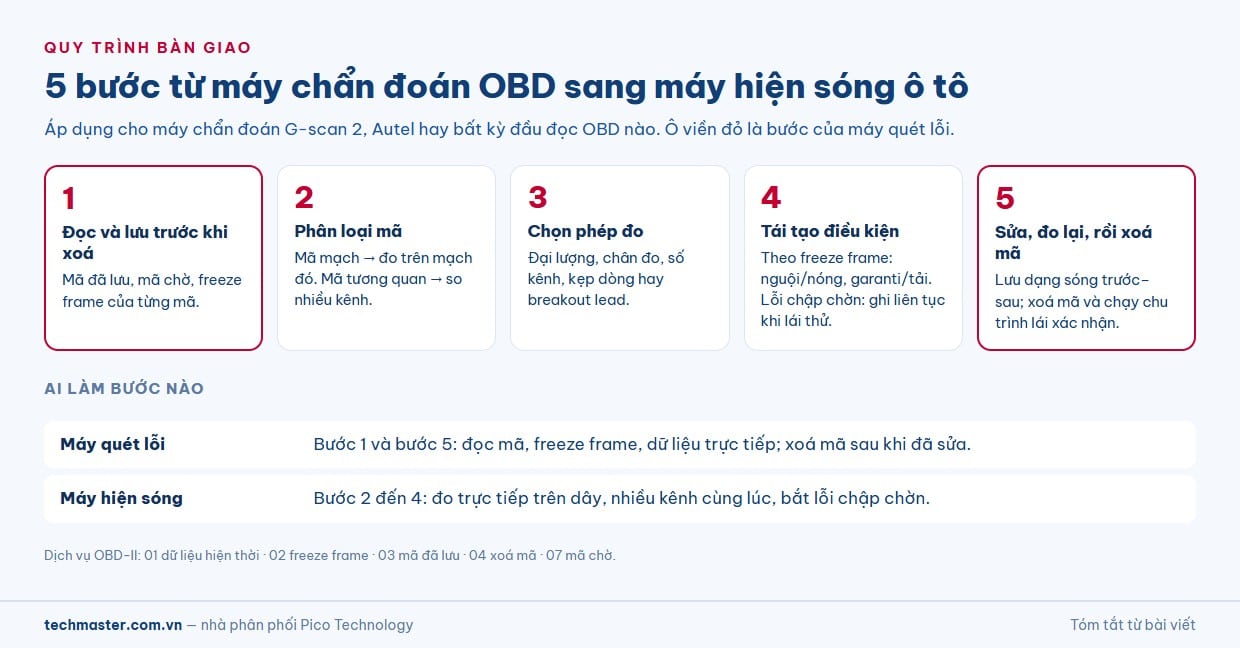

Quy trình bàn giao năm bước từ máy chẩn đoán OBD sang máy hiện sóng ô tô

Điểm yếu thường gặp ở xưởng không phải thiếu thiết bị mà là đứt đoạn giữa hai bước: kỹ thuật viên đọc mã, xoá mã, thay thử linh kiện, rồi mới nghĩ tới đo. Năm bước sau giữ cho thông tin từ máy quét lỗi đi trọn sang phép đo.

1. Đọc và lưu trước khi xoá. Ghi lại toàn bộ mã đã lưu và mã chờ, chụp hoặc xuất freeze frame của từng mã. Freeze frame cho biết vòng tua, tải, nhiệt độ nước, tốc độ xe lúc lỗi xảy ra — đó chính là điều kiện bạn cần tái tạo khi đo. Xoá mã trước khi lưu là xoá luôn manh mối.
2. Phân loại mã. Tách mã mạch (circuit — ECU thấy điện áp hoặc dòng của một chân nằm ngoài khoảng mong đợi) khỏi mã hiệu suất hoặc tương quan (ECU thấy hai tín hiệu không khớp nhau, hoặc một hệ thống không đạt kết quả). Mã mạch dẫn tới phép đo trên chính mạch đó; mã tương quan dẫn tới phép đo so sánh nhiều kênh.
3. Chọn phép đo xác nhận theo bảng ở phần tiếp theo: đo đại lượng gì, ở chân nào, cần mấy kênh, cần kẹp dòng hay breakout lead.
4. Tái tạo điều kiện. Dùng freeze frame để đưa xe về đúng chế độ: nổ nguội hay nóng, garanti hay có tải, đề hay đang chạy. Với lỗi chập chờn, đặt máy hiện sóng ghi liên tục và lái thử — bộ nhớ đệm lớn giữ được đoạn lỗi xảy ra một lần.
5. Sửa, đo lại, rồi mới xoá mã. Sau khi sửa, đo lại đúng phép đo ở bước 3 và lưu dạng sóng sau sửa cạnh dạng sóng trước sửa. Lúc này mới dùng máy quét lỗi xoá mã và chạy chu trình lái để xác nhận mã không quay lại.

Quy trình này không phụ thuộc hãng máy quét lỗi bạn đang dùng. Dù là máy chẩn đoán G-scan 2, máy chẩn đoán Autel hay một đầu đọc OBD đơn giản, phần việc của nó dừng ở bước 1 và quay lại ở bước 5; ba bước giữa thuộc về phép đo.

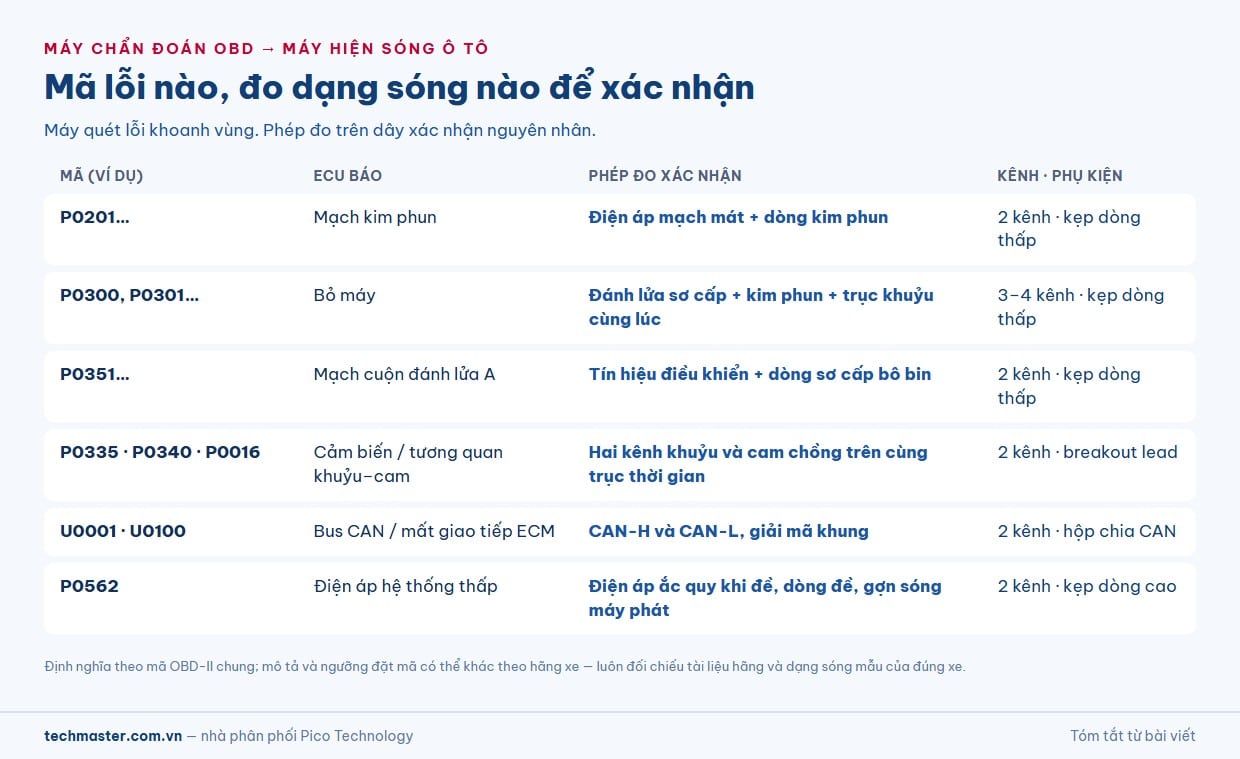

Bảng nhóm mã lỗi → phép đo dạng sóng xác nhận

Bảng dưới gom các mã chung (theo định nghĩa OBD-II chung) thành sáu nhóm hay gặp ở xưởng, kèm phép đo xác nhận và bài hướng dẫn chi tiết cho từng phép đo. Mô tả mã có thể khác theo hãng; ngưỡng đặt mã cũng do hãng quy định, nên bảng chỉ chỉ ra đo cái gì, không đưa ngưỡng đạt.

Nhóm mã (ví dụ)	ECU đang báo gì	Phép đo xác nhận trên máy hiện sóng ô tô	Kênh / phụ kiện	Hướng dẫn chi tiết
P0201… (mạch kim phun xi lanh 1; dải P0200–P0296 thuộc nhóm kim phun)	Mạch điều khiển kim phun hở, chập hoặc điện trở bất thường	Điện áp phía mạch mát kim phun và dòng qua kim phun trên cùng một màn hình	2 kênh; kẹp dòng thấp	Đo kim phun xăng; diesel: kim phun common rail
P0300, P0301… (bỏ máy ngẫu nhiên / xi lanh 1)	ECU suy ra bỏ máy từ dao động tốc độ trục khuỷu	Đánh lửa sơ cấp, kim phun và tín hiệu trục khuỷu cùng lúc để biết bỏ máy do lửa, nhiên liệu hay cơ khí	3–4 kênh; kẹp dòng thấp	Chẩn đoán đánh lửa
P0351… (mạch cuộn đánh lửa A)	Mạch sơ cấp hoặc thứ cấp của bô bin A bất thường	Tín hiệu điều khiển từ ECU và dòng sơ cấp bô bin	2 kênh; kẹp dòng thấp	Dạng sóng sơ cấp, thứ cấp
P0335, P0340 (mạch cảm biến trục khuỷu / trục cam); P0016 (tương quan khuỷu–cam)	Mất tín hiệu, tín hiệu nhiễu, hoặc hai tín hiệu lệch pha nhau	Hai kênh trục khuỷu và trục cam đặt chồng trên cùng trục thời gian, so vị trí răng khuyết với cạnh tín hiệu cam	2 kênh; breakout lead	Đo cảm biến trục cam, trục khuỷu
U0001 (bus CAN tốc độ cao); U0100 (mất giao tiếp với ECM/PCM)	Một hoặc nhiều mô-đun không nghe thấy nhau trên mạng	CAN-H và CAN-L tại giắc chẩn đoán hoặc qua hộp chia; giải mã khung để xem mô-đun nào còn gửi	2 kênh; breakout / hộp chia CAN	Bắt lỗi mạng CAN và LIN
P0562 (điện áp hệ thống thấp)	ECU thấy điện áp cấp thấp hơn mức yêu cầu	Điện áp ắc quy khi đề, dòng đề, điện áp và gợn sóng máy phát khi nổ máy	2 kênh; kẹp dòng cao	Chẩn đoán hệ thống sạc và khởi động

Đọc bảng theo cột “Kênh / phụ kiện” sẽ thấy vì sao số kênh quan trọng. Phần lớn phép đo xác nhận cần hai kênh, nhưng mã bỏ máy — loại mã hay gặp nhất và cũng dễ thay nhầm linh kiện nhất — cần nhìn ba, bốn tín hiệu cùng lúc mới phân biệt được nguyên nhân. Một điểm nữa: nhóm U và nhóm P0562 liên quan nhau nhiều hơn người ta nghĩ. Điện áp hệ thống thấp trong lúc đề có thể làm mô-đun khởi động lại và rớt khỏi mạng; nếu chỉ nhìn mã U rồi đi dò dây CAN, bạn có thể bỏ qua nguyên nhân thật nằm ở ắc quy hoặc máy phát.

Ba ca bàn giao điển hình

Ca 1: P0016 quay lại sau khi đã thay cảm biến

Máy quét lỗi báo tương quan trục khuỷu–trục cam. Xưởng thay cảm biến trục cam, xoá mã, mã quay lại sau vài ngày. Đây đúng là loại mã tương quan: ECU không nói cảm biến hỏng, nó nói hai tín hiệu không nằm đúng vị trí so với nhau. Phép đo đúng là đặt kênh A lên cảm biến trục khuỷu, kênh B lên cảm biến trục cam, nổ máy và so vị trí cạnh tín hiệu cam với răng khuyết của trục khuỷu, rồi đối chiếu với dạng sóng mẫu của đúng động cơ đó. Nếu cả hai tín hiệu sạch, đủ biên độ nhưng lệch vị trí so với mẫu, vấn đề nằm ở phần cơ khí dẫn động cam hoặc bộ điều khiển van biến thiên — không phải ở cảm biến vừa thay. Hai cảm biến đều tốt, thay thêm cảm biến thứ ba cũng không hết mã.

Ca 2: U0100 chập chờn, chỉ xuất hiện vào buổi sáng

Mã mất giao tiếp với ECM xuất hiện rồi tự mất, freeze frame cho thấy lỗi ghi lúc khởi động nguội. Thay vì dò dây CAN ngay, phép đo đầu tiên là ghi điện áp ắc quy và dòng đề trong lần đề nguội đầu tiên của ngày, đồng thời đặt hai kênh còn lại lên CAN-H và CAN-L. Một máy hiện sóng bốn kênh bắt được cả hai phía trong cùng một lần đề: nếu điện áp sụt sâu đúng lúc khung CAN biến mất, hướng sửa là ắc quy, cáp mát hoặc máy đề; nếu điện áp ổn mà một đường CAN biến dạng, hướng sửa là dây và giắc mạng.

Ca 3: P0301 không xoá được dù đã đổi bugi và bô bin

Mã bỏ máy xi lanh 1 cho biết hiện tượng, không cho biết nguyên nhân. Bốn kênh đặt lên: tín hiệu điều khiển bô bin xi lanh 1, dòng sơ cấp bô bin, điện áp mạch mát kim phun xi lanh 1 và tín hiệu trục khuỷu. Nếu đánh lửa và kim phun đều có mặt, đúng thời điểm, mà dao động tốc độ trục khuỷu vẫn rơi ở xi lanh 1, nghi vấn chuyển sang phần cơ khí — lúc đó bước tiếp theo là đo áp suất xi lanh tương đối hoặc dùng cảm biến áp suất. Một lần đo nhiều kênh như vậy thay cho một chuỗi thay thử linh kiện.

Chọn máy hiện sóng ô tô khi xưởng đã có máy quét lỗi

Vì máy quét lỗi đã lo phần đọc mã, máy hiện sóng chỉ cần giỏi phần đo. Ba thân máy PicoScope ô tô tại Techmaster dùng chung băng thông 20 MHz, độ phân giải 12-bit và bộ nhớ 250 MS; khác nhau ở số kênh, tốc độ lấy mẫu và dải điện áp đầu vào. Thông số dưới đây lấy từ trang sản phẩm của từng máy.

Thân máy	Kênh	Lấy mẫu	Dải điện áp vào	Hợp với phần nào của bảng mã
PicoScope 4225A	2	400 MS/s	±50 mV đến ±200 V, đầu vào nổi	Các phép đo hai kênh: kim phun, cuộn đánh lửa, cặp cam–khuỷu, CAN, sạc–khởi động

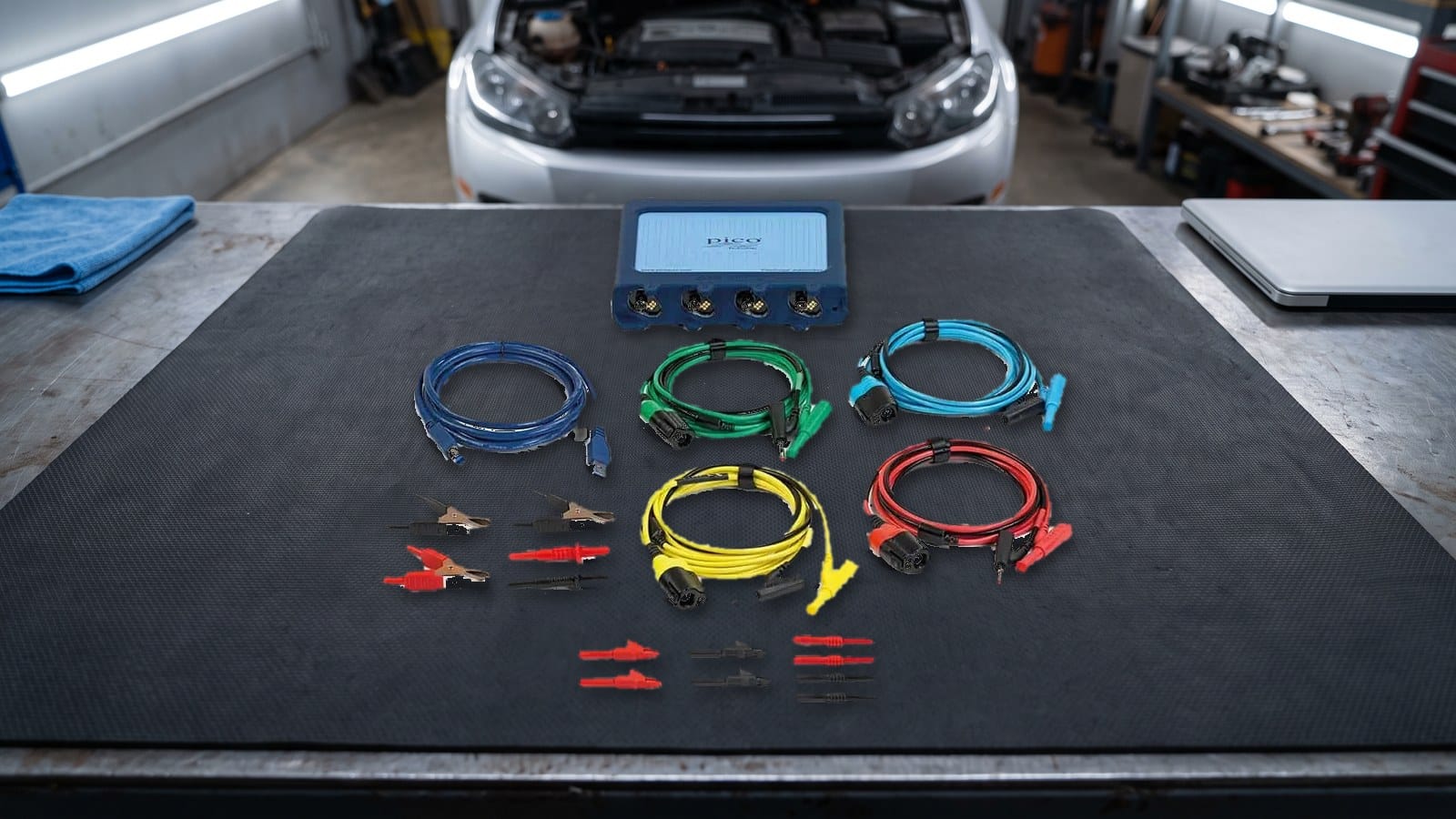

PicoScope 4425A	4	400 MS/s	±50 mV đến ±200 V, đầu vào nổi	Thêm các ca cần ba–bốn tín hiệu cùng lúc như mã bỏ máy, hoặc đo điện áp và CAN trong cùng một lần đề
PicoScope 4823	8	80 MS/s (1–4 kênh), 40 MS/s (5–8 kênh)	±10 mV đến ±50 V	Ca liên quan nhiều hệ thống cùng lúc trên động cơ nhiều xi lanh; mạch cao áp hơn ±50 V cần đầu đo suy hao

Với phần lớn xưởng đã có máy quét lỗi, cấu hình bốn kênh là điểm cân bằng: đủ cho mọi dòng trong bảng mã, kể cả ca bỏ máy. Phần mềm PicoScope 7 Automotive đi kèm cả ba máy, giải mã sẵn hơn 38 giao thức nối tiếp gồm CAN và LIN, nên phép đo nhóm U không cần mua thêm mô-đun giải mã. Muốn so chi tiết thành phần từng bộ, xem bài so sánh 8 bộ kit PicoScope ô tô; còn cách đặt máy quét lỗi, máy hiện sóng cầm tay và PicoScope vào cùng một quy trình xưởng có trong bài máy đọc lỗi, máy hiện sóng cầm tay và PicoScope.

Phụ kiện quyết định bạn làm được dòng nào trong bảng. Kẹp dòng cần cho kim phun, cuộn đánh lửa và dòng đề — bộ PicoScope 4425A Standard Kit có sẵn kẹp dòng cao và thấp. Breakout lead cần khi phải lấy tín hiệu cảm biến cam–khuỷu hay đường CAN mà không chọc thủng vỏ dây — bộ PicoScope 4425A Advanced Kit bổ sung đúng nhóm đó. Khi ca bỏ máy dẫn tới nghi vấn cơ khí, cảm biến áp suất WPS500X trong bộ Master cho phép đi tiếp mà không tháo máy.

Các model trong dòng

Toàn bộ thân máy và bộ kit PicoScope ô tô có thể nhận bàn giao từ máy quét lỗi theo quy trình trên:

Model / bộ kit	Thân máy	Thành phần chính (theo trang sản phẩm)
PicoScope 4225A (máy lẻ)	2 kênh	Thân máy, dùng phụ kiện sẵn có
PicoScope 4425A (máy lẻ)	4 kênh	Thân máy, nền tảng cho kit NVH, EV, WPS500X
PicoScope 4823 (máy lẻ)	8 kênh	Thân máy, AWG tích hợp
4225A Starter Kit (PQ175)	4225A	Dây đo PicoBNC+, bộ adaptor cơ bản
4225A Standard Kit (PQ177)	4225A	Dây đo PicoBNC+, kẹp dòng cao và thấp, adaptor
4425A Starter Kit (PQ176)	4425A	Dây đo PicoBNC+, bộ adaptor cơ bản; chưa gồm kẹp dòng
4425A Standard Kit (PQ178)	4425A	Dây đo PicoBNC+, kẹp dòng cao và thấp, adaptor
4425A Advanced Kit (PQ180)	4425A	Standard cộng breakout lead và dải adaptor đầy đủ
4425A Master Kit (PQ194)	4425A	Advanced cộng cảm biến áp suất WPS500X, hai vali
4425A Diesel Kit (PQ179)	4425A	Cấu hình phụ kiện chuyên cho động cơ diesel
4425A EV Kit (PQ196)	4425A	Phụ kiện đo an toàn cho xe điện và hybrid
4823 Professional Kit	4823	Ba kẹp dòng, dây đo và adaptor đủ 8 kênh, vali foam

Ba điều giữ cho phép đo đáng tin

• Đối chiếu với dạng sóng mẫu của đúng xe. Hình dạng tín hiệu cảm biến, số răng, thời gian phun khác nhau theo động cơ. Thư viện dạng sóng và bài kiểm tra có hướng dẫn trong phần mềm giúp so đúng mẫu; khi không có mẫu, đo trên một xe cùng đời đang chạy tốt là cách so sánh đáng tin nhất.
• Thiết bị đo cũng cần kiểm tra định kỳ. Kết luận “dạng sóng bình thường” chỉ có giá trị khi máy và đầu đo cho số đúng. Xưởng làm giám định hoặc bảo hành nên đưa máy hiện sóng, kẹp dòng vào kế hoạch hiệu chuẩn thiết bị đo lường và lưu chứng chỉ cùng hồ sơ xưởng.
• Tách việc chẩn đoán trên xe khỏi việc sửa bo mạch. Khi phép đo đã chứng minh tín hiệu ra từ ECU sai trong khi mọi đầu vào đều đúng, việc tiếp theo là kiểm tra bo mạch điều khiển trên bàn thí nghiệm — công việc thường dùng máy hiện sóng để bàn như trong bài ứng dụng máy hiện sóng Keysight DSOX1202A.

Xem toàn bộ danh mục tại trang thiết bị Pico Technology và nhóm giải pháp chẩn đoán ô tô PicoScope.

Biên soạn bởi Khanh Nguyen — Marketing Manager, Techmaster Electronics JSC.
