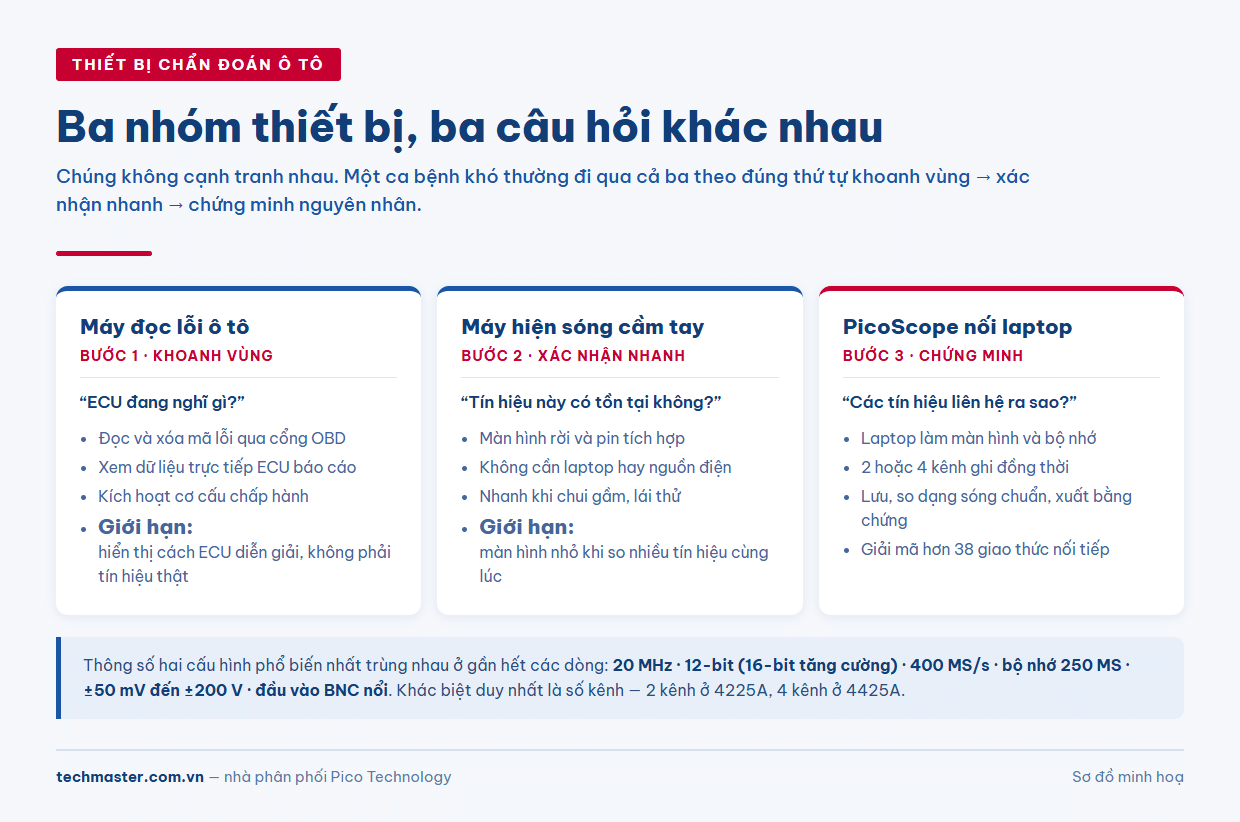

Câu hỏi “nên mua máy nào” thường được đặt sai ngay từ đầu, vì nó giả định ba nhóm thiết bị chẩn đoán ô tô đang cạnh tranh với nhau. Thực tế chúng trả lời ba câu hỏi khác nhau: máy đọc lỗi ô tô hỏi ECU đang nghĩ gì, máy hiện sóng cầm tay hỏi tín hiệu này trông ra sao khi tôi đứng ngay tại chỗ, còn máy hiện sóng nối máy tính kiểu PicoScope hỏi bốn tín hiệu này liên hệ với nhau thế nào theo thời gian. Xưởng làm việc lâu dài thường có cả ba, mua theo thứ tự khác nhau.
Bài này không xếp hạng. Nó mô tả bài toán mà từng loại giải được, giới hạn của từng loại, và cách chọn thiết bị chẩn đoán theo loại ca bệnh mà xưởng bạn nhận nhiều nhất.
1. Máy đọc lỗi ô tô — cửa vào hệ thống, không phải kết luận
Máy đọc lỗi giao tiếp với các hộp điều khiển qua cổng OBD: đọc mã lỗi, xóa mã, xem dữ liệu trực tiếp mà ECU báo cáo, và với bản chuyên sâu thì kích hoạt cơ cấu chấp hành. Đây là công cụ đầu tiên mọi xưởng phải có, vì không có nó thì không biết bắt đầu tìm ở đâu.
Giới hạn nằm ở bản chất của dữ liệu: những gì máy đọc lỗi hiển thị là cách ECU diễn giải thế giới, không phải bản thân thế giới. ECU đọc cảm biến qua bộ chuyển đổi của nó, lọc, lấy trung bình, rồi báo một con số. Nếu dây tín hiệu có điện trở tiếp xúc, nếu tín hiệu có xung nhiễu ngắn hơn chu kỳ lấy mẫu của ECU, nếu mát bị sụt áp — dữ liệu trực tiếp vẫn có thể trông hoàn toàn bình thường.
Hệ quả: mã lỗi chỉ ra mạch nào có vấn đề, hiếm khi chỉ ra bộ phận nào hỏng. Sáu tình huống mã lỗi dẫn sai đường được phân tích trong bài khi nào mã lỗi OBD-II đánh lừa bạn. Đây là ranh giới nơi phép đo dạng sóng bắt đầu có việc để làm.
2. Máy hiện sóng cầm tay — cơ động, độc lập, một tay cầm
Nhóm thứ hai là máy hiện sóng có màn hình rời và pin tích hợp. Điểm mạnh nằm ở tình huống sử dụng chứ không ở thông số: cầm máy đi quanh xe, chui gầm, ngồi ghế lái lúc lái thử — không cần laptop, không cần chỗ đặt máy, không cần nguồn điện. Với các phép kiểm tra nhanh (cảm biến có ra tín hiệu không, xung điều khiển có tồn tại không, sụt áp trên một đoạn dây), máy cầm tay thắng về thời gian thao tác.
Đánh đổi đến từ chính hình dạng đó. Màn hình rời thì nhỏ; khi cần so bốn tín hiệu trên cùng một trục thời gian, diện tích hiển thị trở thành ràng buộc thật. Việc lưu trữ, so sánh với dạng sóng chuẩn và xuất bằng chứng cho khách hàng cũng cồng kềnh hơn khi dữ liệu nằm trong máy thay vì trong máy tính.
3. PicoScope — máy hiện sóng dùng laptop làm màn hình
Nhóm thứ ba đảo ngược đánh đổi trên: bỏ màn hình rời đi, dùng chính laptop của xưởng làm màn hình và bộ nhớ. Trang sản phẩm nêu rõ hệ quả — vì màn hình là máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá.
Thông số hai cấu hình phổ biến nhất trong dòng ô tô:

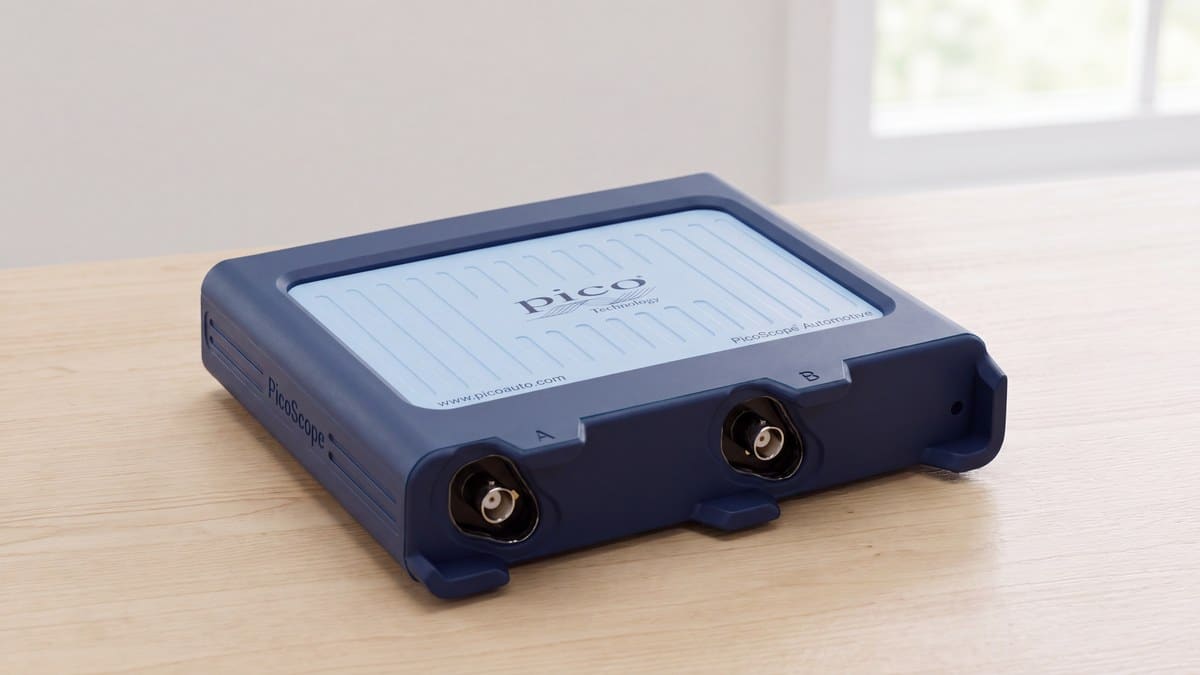

| Thông số | PicoScope 4225A | PicoScope 4425A |
|---|---|---|
| Số kênh | 2 | 4 |
| Băng thông | 20 MHz | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) | 12-bit (16-bit tăng cường) |
| Tốc độ lấy mẫu | 400 MS/s | 400 MS/s |
| Bộ nhớ | 250 MS | 250 MS |
| Dải điện áp | ±50 mV … ±200 V | ±50 mV … ±200 V |
| Đầu vào | BNC nổi (floating) | BNC nổi (floating) |
Ba dòng trong bảng đáng chú ý với người làm ô tô. Dải tới ±200 V cho phép đo trực tiếp hệ 12 V và 24 V, kể cả xung điện áp cao của mạch điều khiển, mà không phải lắp bộ suy hao. Bộ nhớ 250 MS quyết định khi ghi bệnh chập chờn: ghi liên tục một quãng dài rồi tua lại tìm thời điểm lỗi. Đầu vào nổi là chi tiết an toàn — các kênh không dùng chung mát với nhau.
Phần mềm là nửa còn lại của giá trị. PicoScope 7 Automotive đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux, mọi cập nhật về sau không thu phí bản quyền theo năm. Trong đó có bộ giải mã hơn 38 giao thức nối tiếp không thu thêm phí — gồm CAN, CAN FD, CAN J1939, CAN XL, LIN, FlexRay và SENT — với kết quả hiển thị đồng thời dưới dạng chú thích trên dạng sóng, bảng khung truyền và bộ lọc tìm kiếm, nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý. Thư viện phép đo hướng dẫn (guided test) nêu sẵn cách đặt kênh, thang đo và dạng sóng tham chiếu cho từng phép đo — yếu tố quyết định với xưởng chưa có người đọc thạo dạng sóng.
4. Ba loại thiết bị chẩn đoán ô tô trong một quy trình
Trên thực tế một ca bệnh khó đi qua cả ba, theo thứ tự:
- Bước 1 — khoanh vùng. Máy đọc lỗi cho biết mạch nào, hệ thống nào, và dữ liệu trực tiếp nào bất thường. Không có bước này thì mọi phép đo sau là mò kim đáy bể.
- Bước 2 — xác nhận nhanh. Máy hiện sóng cầm tay hoặc đồng hồ đo kiểm tra ngay tại chỗ xem tín hiệu có tồn tại và nằm đúng khoảng hay không. Nhiều ca dừng lại ở đây: đứt dây, tiếp mát kém, cầu chì.
- Bước 3 — chứng minh nguyên nhân. Khi tín hiệu có mà hệ thống vẫn sai, câu hỏi chuyển sang quan hệ giữa các tín hiệu — dạng sóng này lệch pha với dạng sóng kia bao nhiêu, dòng điện phản ứng thế nào với lệnh điều khiển. Đây là việc của máy nhiều kênh ghi đồng thời.
Cách phân vai này giải thích vì sao không nên coi PicoScope là bản thay thế máy đọc lỗi — nó là lớp đo nằm trên máy đọc lỗi. Quan hệ giữa hai loại được mổ xẻ kỹ trong bài máy chẩn đoán ô tô và máy hiện sóng ô tô khác nhau thế nào.
5. Chọn thiết bị chẩn đoán theo ca bệnh xưởng nhận nhiều nhất

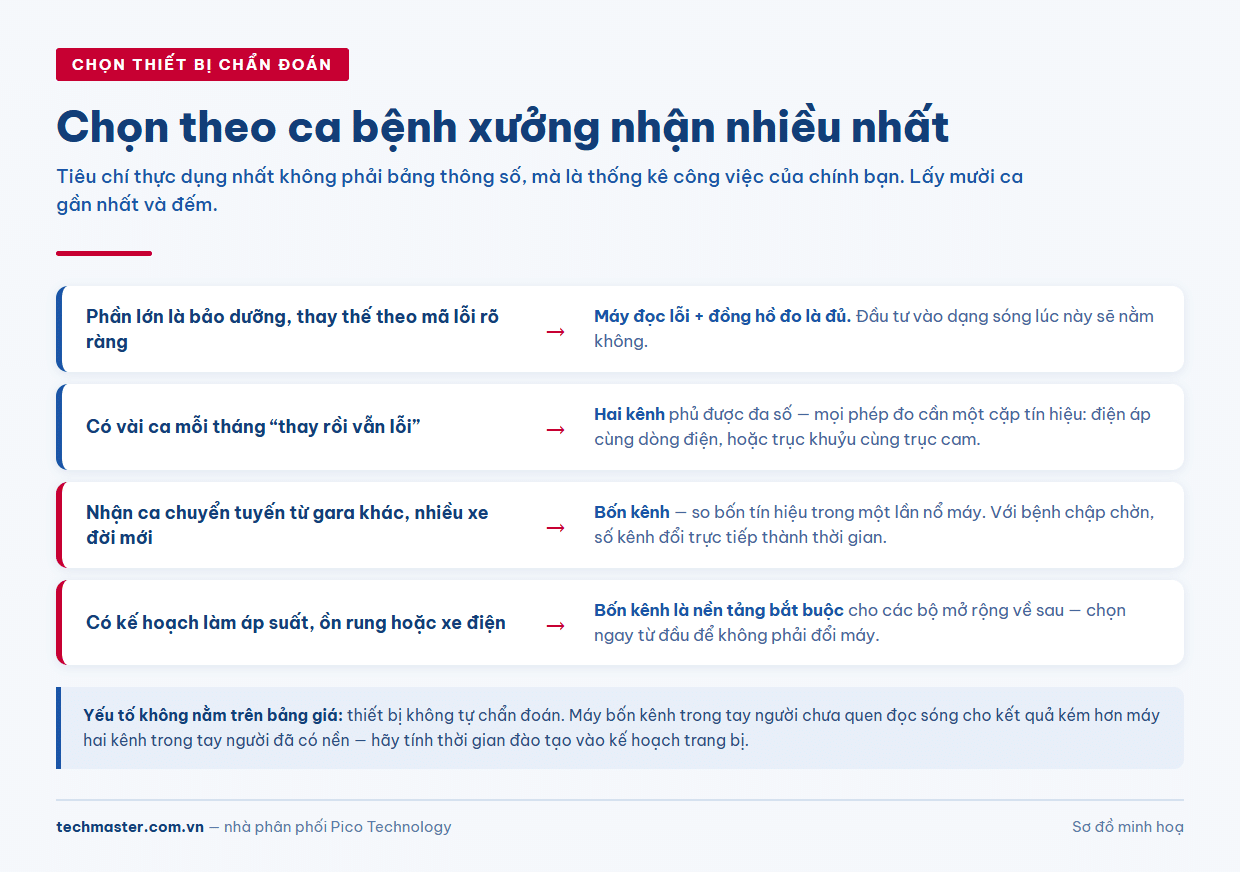

Tiêu chí thực dụng nhất không phải thông số mà là thống kê công việc của chính bạn. Lấy mười ca gần nhất và đếm.
Phần lớn là bảo dưỡng, thay thế theo mã lỗi rõ ràng. Máy đọc lỗi tốt cộng đồng hồ đo là đủ. Đầu tư vào dạng sóng lúc này sẽ nằm không.
Có vài ca mỗi tháng “thay rồi vẫn lỗi”. Đây là ngưỡng máy hiện sóng bắt đầu trả tiền về. Hai kênh phủ được đa số: mọi phép đo cần một cặp tín hiệu — điện áp cùng dòng điện, hoặc trục khuỷu cùng trục cam. Xem PicoScope 4225A.
Nhận ca chuyển tuyến từ gara khác, hoặc làm nhiều xe đời mới. Bốn kênh là cấu hình xưởng dịch vụ chọn nhiều nhất, vì cho phép so bốn tín hiệu trong một lần nổ máy — với bệnh chập chờn, số kênh đổi trực tiếp thành thời gian. Đây cũng là nền tảng bắt buộc nếu sau này lắp cảm biến áp suất, kit đo ồn rung hay kit xe điện. Xem PicoScope 4425A, hoặc bản đóng bộ sẵn phụ kiện khởi đầu ở PicoScope 4425A Starter Kit.
Nếu bạn đang phân vân riêng ở số kênh, bài máy hiện sóng ô tô 2, 4 hay 8 kênh đi sâu vào đúng câu hỏi đó theo loại công việc.
6. Hai điều nên tính trước khi chốt
Người đọc dạng sóng. Thiết bị không tự chẩn đoán. Một máy bốn kênh trong tay người chưa quen đọc sóng cho kết quả kém hơn máy hai kênh trong tay người đã có nền. Nếu xưởng chưa có ai đọc thạo, tính thời gian đào tạo vào kế hoạch — lộ trình tự học có trong bài học chẩn đoán ô tô bằng dạng sóng.
Độ tin cậy của số đo theo thời gian. Mọi thiết bị đo đều trôi thông số. Với xưởng dùng kết quả đo làm căn cứ tranh luận với khách hàng, với hãng bảo hành hay bên bảo hiểm, nên đưa thiết bị vào chu kỳ hiệu chuẩn định kỳ và tính khoản đó vào chi phí vận hành từ đầu. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster; nguyên tắc chọn đầu dò để phép đo còn đúng nằm trong bài chọn đầu dò máy hiện sóng. Danh mục đầy đủ các cấu hình và bộ kit ở trang chẩn đoán ô tô PicoScope.
