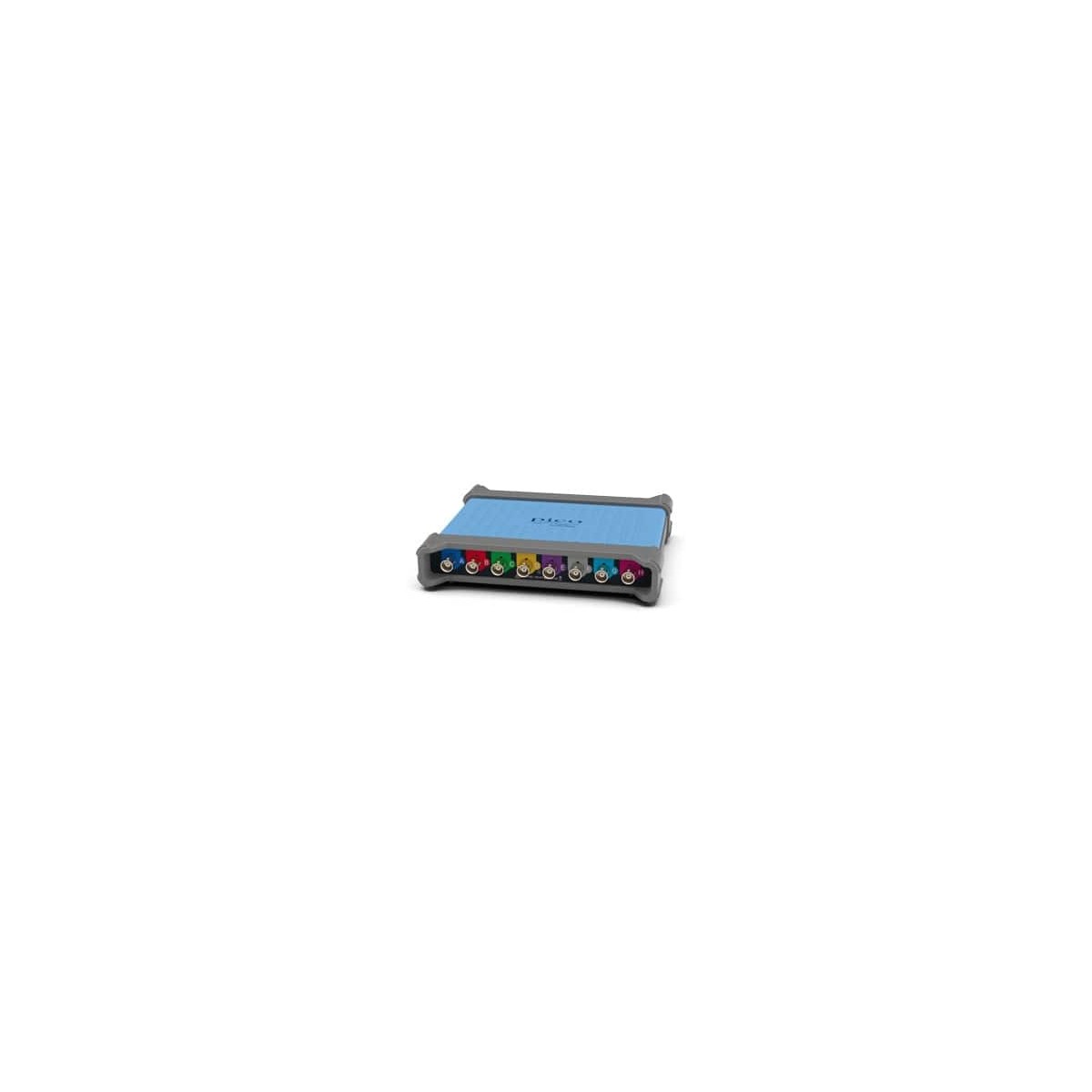

PicoScope 4823 mang 8 kênh 12-bit vào khoang máy: đo cùng lúc 8 tín hiệu — đủ cho 4 bobin + 4 kim phun, hoặc trục cơ, trục cam, áp suất, dòng điện và bus CAN trong một lần khởi động. Đây là công cụ của kỹ thuật viên bậc thầy xử lý các bệnh liên hệ nhiều hệ thống mà máy 4 kênh phải đo nhiều vòng.
Thông số chính — PicoScope 4823
| Số kênh | 8 |
|---|---|
| Băng thông | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) |
| Tốc độ lấy mẫu | 80 MS/s (1–4 kênh) / 40 MS/s (5–8 kênh) |
| Bộ nhớ | 250 MS |
| Dải điện áp | ±10 mV đến ±50 V |
| Bộ phát | AWG 80 MS/s tích hợp |
| Giải mã | CAN, LIN, FlexRay, I²C, UART, SPI |
Ứng dụng của PicoScope 4823
Toàn cảnh động cơ
V8/6 xi lanh: toàn bộ đánh lửa hoặc kim phun trên một màn hình.
Bệnh đa hệ thống
Điện – nhiên liệu – cơ khí đối chiếu trực tiếp, khỏi tái dựng bệnh nhiều lần.
Mô phỏng cảm biến
AWG phát tín hiệu giả lập kiểm tra phản ứng ECU an toàn.
Ngành sử dụng
Xưởng chẩn đoán cao cấp
Ca bệnh khó chuyển tuyến từ gara khác.
Đội xe thương mại
Giảm thời gian dừng xe nhờ chẩn đoán một lần đo.
Độ xe & hiệu năng
Tinh chỉnh ECU, đo đa thông số khi dyno.
Tìm hiểu tổng quan giải pháp tại trang Máy hiện sóng ô tô PicoScope của Techmaster.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 4823 Professional Kit hoặc PicoScope 4425A để hoàn thiện bộ thiết bị.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 4823
Khi nào cần tới 8 kênh?
Khi bệnh liên quan nhiều hệ thống cùng lúc — ví dụ rung máy do cả đánh lửa lẫn nhiên liệu — 8 kênh cho bức tranh đầy đủ trong một lần nổ máy, tiết kiệm hàng giờ tái dựng.
PicoScope 4823 khác 4425A thế nào?
Gấp đôi số kênh và thêm AWG mô phỏng tín hiệu; đổi lại dải áp tối đa ±50 V nên đo mạch cao áp hơn cần probe suy hao — phù hợp làm máy thứ hai chuyên sâu bên cạnh 4425A.
Có kit đủ phụ kiện cho 8 kênh không?
Có — PicoScope 4823 Professional Kit gồm máy, 3 kẹp dòng cùng bộ dây đo đủ khai thác 8 kênh, đóng vali foam.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
