Cách đo kim phun xăng bằng máy hiện sóng là phép đo nền tảng mà kỹ thuật viên nên thành thạo trước tiên: mạch đơn giản, dễ tiếp cận, và dạng sóng chứa cả thông tin điện lẫn thông tin cơ khí. Bài này đi qua quy trình đấu nối, thiết lập máy, cách đọc từng đoạn của dạng sóng, và năm lỗi hay gặp khi kiểm tra kim phun xăng tại xưởng.
1. Đo cái gì: điện áp, dòng điện, hay cả hai
Có ba cách đo kiểm kim phun, và chúng trả lời ba câu hỏi khác nhau:
| Phép đo | Trả lời câu hỏi | Số kênh |
|---|---|---|
| Chỉ điện áp | ECU có ra lệnh không, lệnh dài bao nhiêu, mạch có đứt/chạm không | 1 |
| Chỉ dòng điện | Cuộn dây có thật sự nhận đủ năng lượng không, kim có nhấc không | 1 |
| Điện áp + dòng điện | Cả hai, và quan hệ thời gian giữa lệnh và đáp ứng cơ khí | 2 |
Trong thực tế chẩn đoán, đo đồng thời điện áp và dòng cho nhiều thông tin nhất trên mỗi lần cắm dây. Đây là lý do cấu hình 4 kênh tiện việc: hai kênh cho kim phun, hai kênh còn lại để thêm tín hiệu tham chiếu khi cần.
2. Đấu nối và thiết lập máy

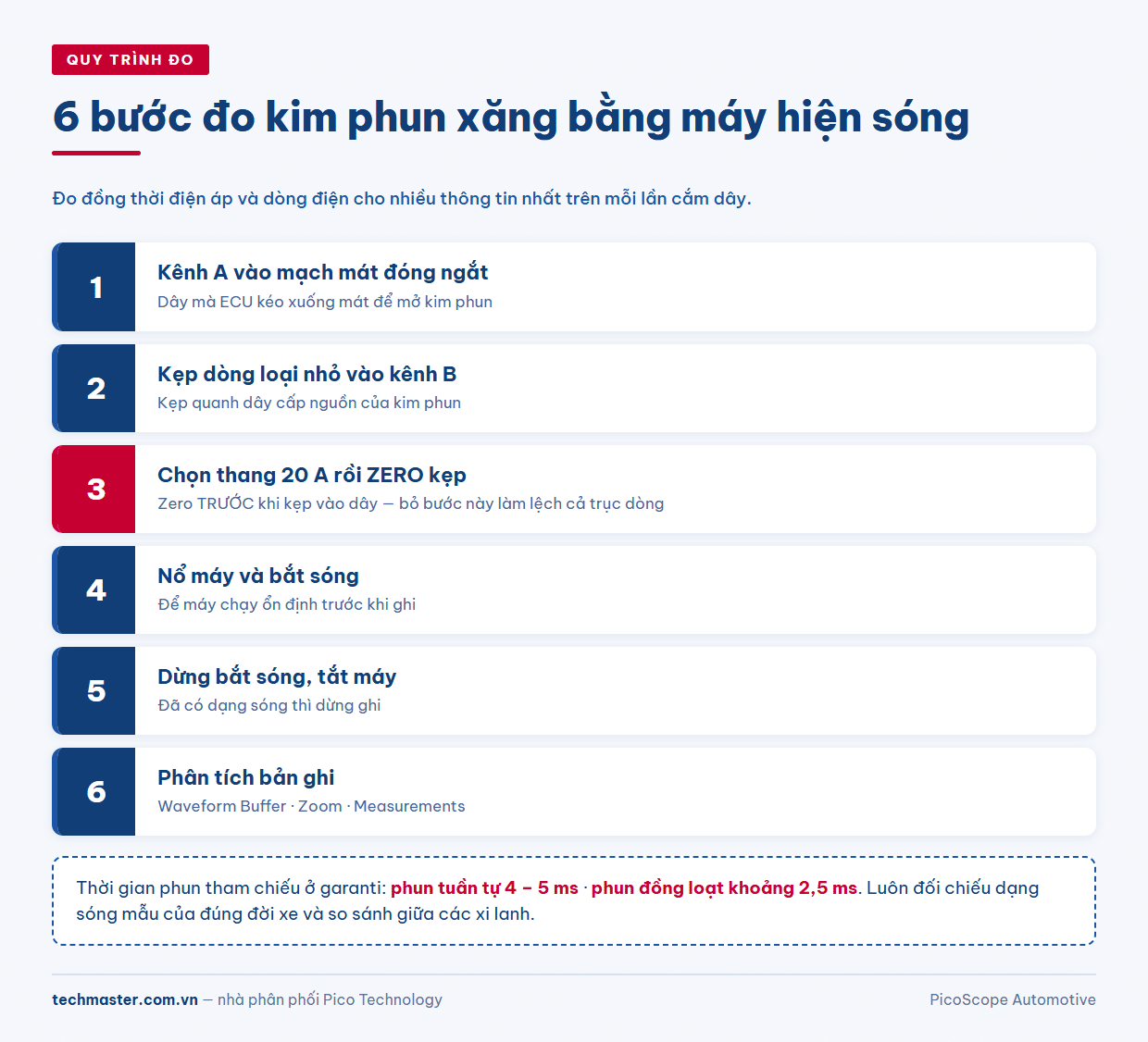

Theo bài guided test của Pico cho kim phun MPI:
- Kênh A nối vào mạch mát đóng ngắt của kim phun (injector switched earth circuit). Đây là dây mà ECU kéo xuống mát để mở kim.
- Kẹp dòng loại nhỏ nối vào kênh B.
- Chọn thang 20 A và zero kẹp — làm việc này trước khi kẹp vào mạch cấp nguồn kim phun. Bỏ bước zero là nguyên nhân rất thường gặp khiến trục dòng bị lệch và cả phép đo trở nên vô nghĩa.
- Nổ máy, bắt sóng, dừng lại khi đã có dạng sóng, rồi tắt máy.
- Dùng công cụ Waveform Buffer, Zoom và Measurements để phân tích lại bản ghi.
Về đấu nối vật lý: lấy tín hiệu tại giắc bằng breakout lead theo giắc thay vì đâm kim xuyên vỏ dây. Vỏ dây bị đâm sẽ ngậm ẩm và sinh lỗi tiếp xúc ngắt quãng vài tháng sau — lỗi đó khó tìm hơn nhiều so với lỗi ban đầu bạn đang sửa.
3. Đọc dạng sóng kim phun theo từng đoạn
Một dạng sóng kim phun điện áp điển hình của kim solenoid có bốn đoạn, và mỗi đoạn nói một chuyện khác nhau:
- Đoạn nghỉ — kim chưa mở. Dây tín hiệu ở mức điện áp nguồn vì ECU chưa kéo mát.
- Sườn xuống — ECU kéo mạch xuống mát, kim bắt đầu mở. Điểm này đánh dấu bắt đầu thời gian phun.
- Đoạn giữ — kim đang mở, cuộn dây tích năng lượng cho đến khi bão hoà.
- Xung điện áp cảm ứng — khi ECU ngắt dòng, cuộn dây giải phóng năng lượng và sinh một xung điện áp lớn. Biên độ xung này có thể bị ghim bởi diode Zener hoặc mạch RC bên trong ECU, nên hình dạng khác nhau giữa các hãng là bình thường, không phải lỗi.
Chi tiết đáng giá nhất nằm ở phần sườn suy giảm sau xung cảm ứng: khi kim đóng lại, quá trình suy giảm bị ngắt quãng trong khoảnh khắc. Đó là dấu vết cơ khí của việc kim thật sự đóng. Nếu dấu vết này biến mất hoặc lệch thời điểm so với các kim khác, kim đang không chuyển động đúng như lệnh.
Thời gian phun tham chiếu ở garanti
| Kiểu hệ thống phun | Thời gian phun ở garanti |
|---|---|
| Phun tuần tự (sequential) | 4 – 5 ms |
| Phun đồng loạt (simultaneous) | khoảng 2,5 ms |
Đây là khoảng tham chiếu chung, không phải thông số của một đời xe cụ thể. Luôn đối chiếu với dạng sóng mẫu trong guided test của đúng xe bạn đang sửa, và quan trọng hơn: so sánh giữa các xi lanh trên cùng động cơ. Chênh lệch giữa các máy nói nhiều hơn con số tuyệt đối.

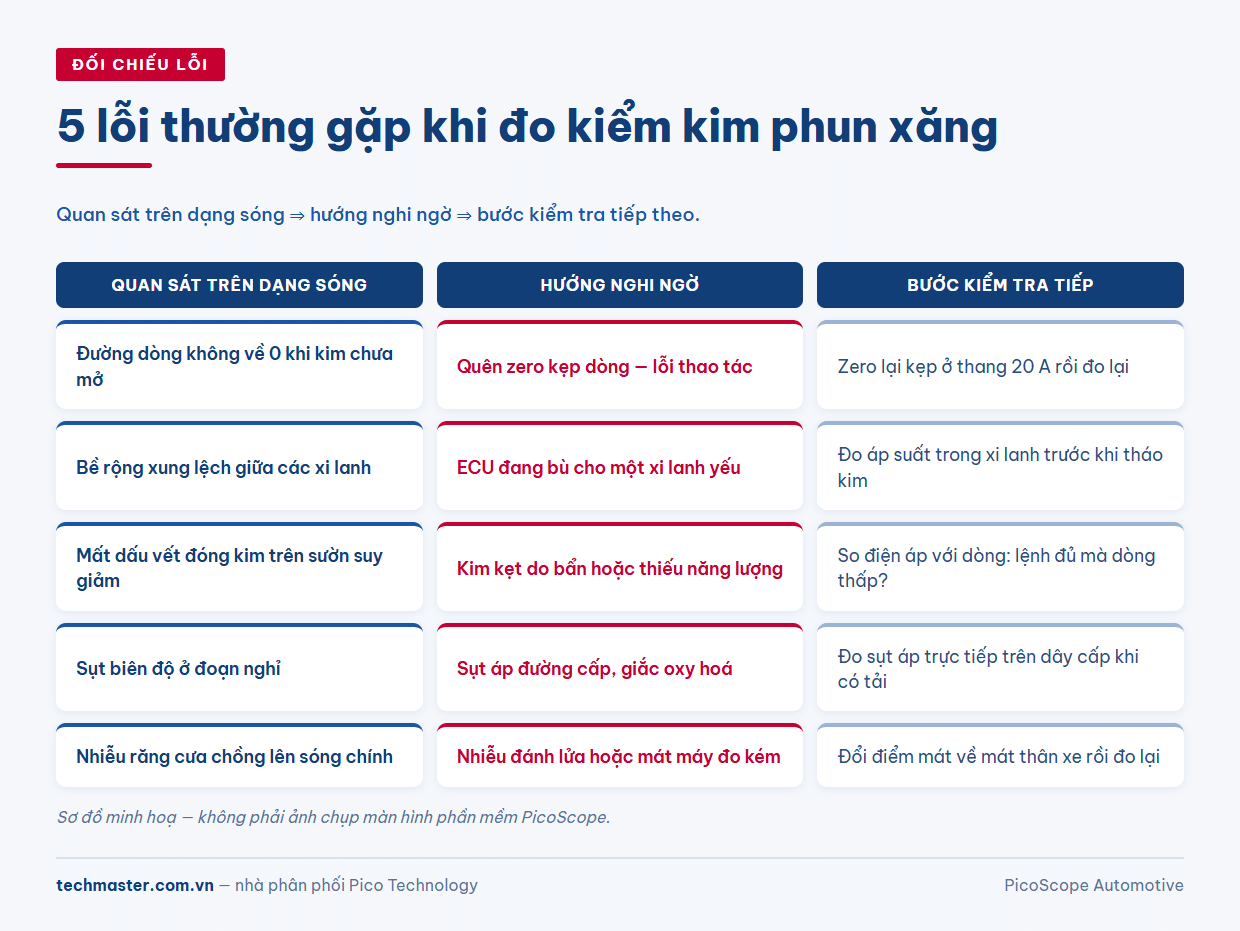

4. Năm lỗi thường gặp và cách nhận ra
4.1 Quên zero kẹp dòng
Biểu hiện: đường dòng không nằm ở 0 khi kim chưa mở, hoặc giá trị dòng lệch hẳn so với kim khác. Đây là lỗi thao tác, không phải lỗi xe. Zero lại kẹp ở thang 20 A và đo lại trước khi kết luận bất cứ điều gì.
4.2 Bề rộng xung lệch giữa các xi lanh
Nếu ECU kéo dài thời gian phun riêng một máy, phần lớn trường hợp nó đang bù cho một xi lanh yếu. Nguyên nhân thường nằm ở cơ khí hoặc đánh lửa chứ không phải bản thân kim phun. Chuyển hướng sang đo áp suất trong xi lanh trước khi tháo kim.
4.3 Mất dấu vết đóng kim
Sườn suy giảm trơn tru, không còn chỗ ngắt quãng. Kim có thể bị kẹt do bẩn, hoặc cuộn dây không nhận đủ năng lượng. So sánh cả điện áp lẫn dòng: nếu lệnh điện áp bình thường mà dòng thấp bất thường, nghi cuộn dây hoặc mạch cấp nguồn.
4.4 Sụt biên độ ở đoạn nghỉ
Điện áp đoạn nghỉ thấp hơn mức nguồn ắc-quy cho thấy sụt áp trên đường cấp — giắc oxy hoá, cầu chì tiếp xúc kém, hoặc dây bị ăn mòn. Kiểm tra bằng cách đo sụt áp trực tiếp trên dây cấp khi mạch có tải.
4.5 Nhiễu chồng lên dạng sóng
Răng cưa tần số cao chồng lên sóng chính thường đến từ mạch đánh lửa hoặc điểm mát máy đo kém. Đổi điểm mát của máy đo về mát thân xe chắc chắn rồi đo lại trước khi kết luận là lỗi tín hiệu.
5. Sau khi đo: kết luận thế nào cho chắc
Ba quy tắc giữ cho kết luận không sai:
- Không kết luận từ một xi lanh. Luôn đo ít nhất hai kim và so sánh.
- Không kết luận từ một chế độ. Lỗi ngắt quãng thường chỉ hiện khi có tải hoặc khi máy nóng.
- Xác nhận bằng phép đo độc lập trước khi tháo kim. Dạng sóng chỉ ra vùng nghi ngờ; áp suất xi lanh hoặc kiểm tra tia phun mới xác nhận.

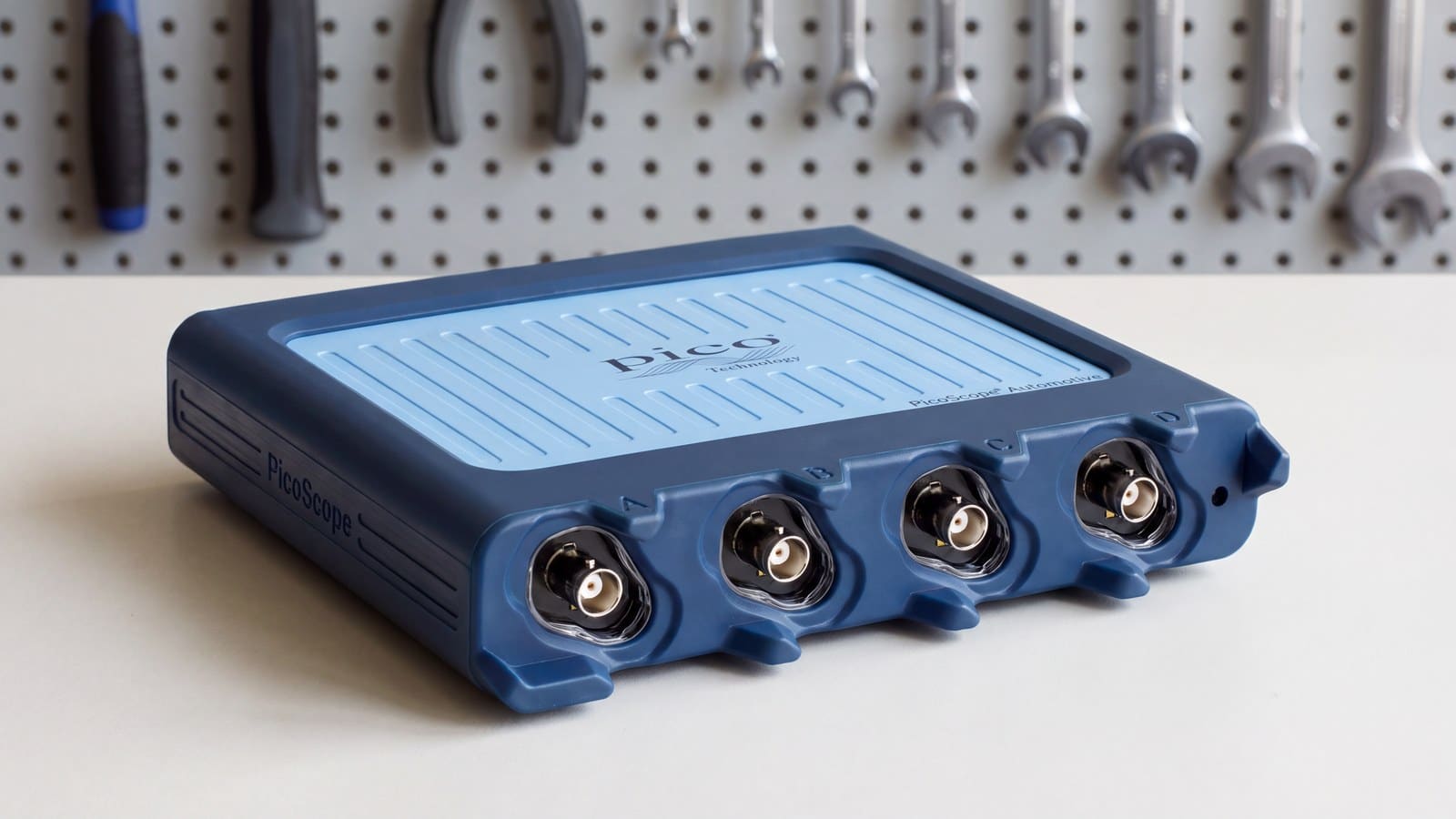

Về thiết bị, phép đo này cần tối thiểu một máy hai kênh cộng một kẹp dòng nhỏ. Cấu hình bốn kênh cho phép thêm tín hiệu tham chiếu mà không phải đấu lại dây giữa chừng — xem PicoScope 4425A 4 kênh 20 MHz. Nếu cần sẵn cả kẹp dòng cao và thấp trong một bộ, bộ kit chẩn đoán ô tô 4425A Standard (PQ178) đã gồm dây đo PicoBNC+, kẹp dòng cao và thấp cùng bộ adaptor.
Xem thêm danh mục chẩn đoán ô tô PicoScope và tổng quan thiết bị Pico Technology tại Techmaster.
Các mã lỗi liên quan tới mạch kim phun nằm trong dải P0200–P0296. Nhưng như mọi phép đo dạng sóng: mã lỗi chỉ cho bạn điểm bắt đầu, dạng sóng mới cho bạn kết luận.
