Máy đọc lỗi là công cụ mở đầu hợp lý cho gần như mọi ca chẩn đoán. Vấn đề bắt đầu khi mã lỗi OBD-II được coi là kết luận thay vì manh mối. Thợ đọc mã lỗi ô tô, thấy mã trỏ vào một bộ phận, thay bộ phận đó — rồi lỗi quay lại. Trong nghề gọi hiện tượng này là lỗi giả OBD: mã không sai về kỹ thuật, nhưng bộ phận nó trỏ vào không phải thứ hỏng. Dưới đây là sáu tình huống dẫn tới chẩn đoán sai lỗi ô tô, lấy từ các ca thực tế trong tài liệu Pico.
1. Mã lỗi OBD-II thực ra nói gì
Một mã lỗi ghi nhận rằng một giá trị nào đó đã nằm ngoài khoảng mà ECU coi là hợp lệ. Nó không nói vì sao giá trị đó lệch, cũng không phân biệt được lỗi nằm ở cảm biến, ở dây dẫn, ở bộ chấp hành hay ở chính phần cơ khí mà cảm biến đang quan sát.
Máy đọc lỗi đọc dữ liệu ECU đã xử lý xong; máy hiện sóng đo tín hiệu điện thật trên dây. Khoảng cách giữa hai lớp thông tin đó là nơi sáu tình huống dưới đây phát sinh.

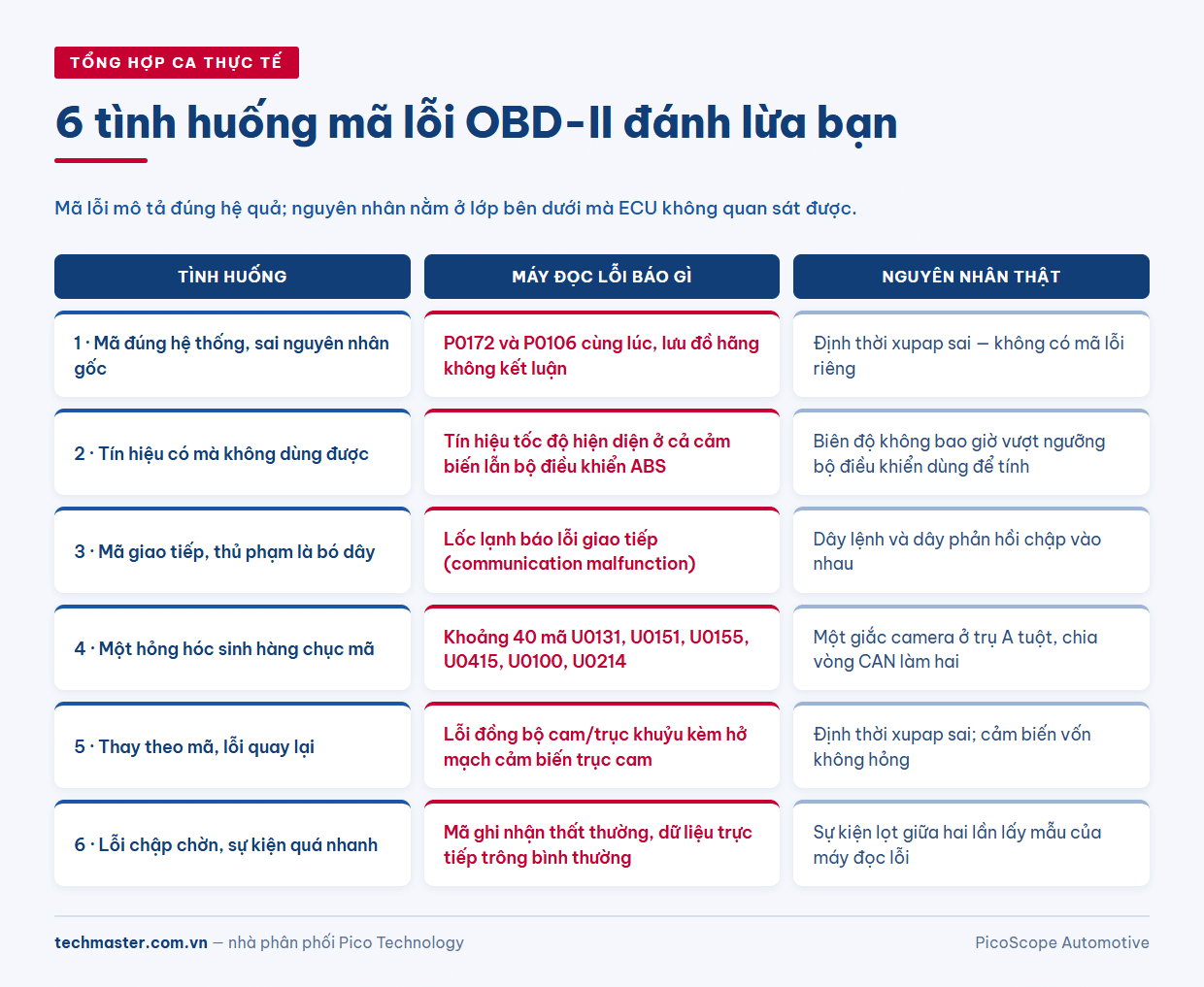

2. Sáu tình huống mã lỗi OBD-II đánh lừa bạn
Tình huống 1 — Mã đúng hệ thống, sai nguyên nhân gốc
Một ca quản lý động cơ trong tài liệu Pico có hai mã cùng lúc: P0172 liên quan hỗn hợp nhiên liệu và P0106 liên quan áp suất đường nạp. Hai mã trông có quan hệ với nhau, và đi theo lưu đồ chẩn đoán tiêu chuẩn thì không ra kết luận nào dứt khoát.
Nguyên nhân thật là định thời xupap sai — thứ không có mã lỗi riêng, nhưng làm lệch cả lượng khí nạp lẫn tín hiệu áp suất, khiến ECU sinh ra hai mã ở hai hệ thống khác nhau. Chỉ phép đo dạng sóng mới lộ ra được.
Dấu hiệu: nhiều mã ở các hệ thống khác nhau xuất hiện cùng lúc, lưu đồ hãng chạy hết mà không kết luận.
Tình huống 2 — Tín hiệu “có” nhưng không dùng được
Một ca ABS: kiểm tra theo cách thông thường xác nhận tín hiệu tốc độ có mặt ở cả cảm biến lẫn bộ điều khiển ABS. Theo tiêu chí “có hay không có”, mạch đạt.
Nhưng dạng sóng cho thấy tín hiệu không bao giờ vượt qua ngưỡng mà bộ điều khiển dùng để tính toán. Tín hiệu tồn tại nhưng biên độ không đủ — tức là có mà vô dụng.
Dấu hiệu: mọi phép kiểm tra thông mạch và điện áp đều đạt, nhưng hệ thống vẫn không hoạt động. Đây là nhóm lỗi mà đồng hồ vạn năng gần như luôn bỏ sót, vì nó đọc giá trị trung bình chứ không thấy biên độ của từng xung.
Tình huống 3 — Mã báo lỗi giao tiếp, thủ phạm là bó dây
Một ca lốc lạnh điều hòa: máy đọc lỗi báo “communication malfunction”, tức lỗi giao tiếp. Mã này tự nhiên hướng người sửa vào phía bộ điều khiển.
Thực tế dây lệnh và dây phản hồi bị chập vào nhau. Đáng chú ý là lưu đồ chẩn đoán của hãng, theo ghi nhận trong tài liệu, không hề có bước nào yêu cầu đo thông mạch giữa dây lệnh và dây phản hồi — nên đi đúng quy trình hãng vẫn không tìm ra.
Dấu hiệu: mã lỗi mô tả một chức năng trừu tượng (“giao tiếp”, “hiệu năng”, “tương quan”) thay vì một bộ phận cụ thể.
Tình huống 4 — Một hỏng hóc sinh ra hàng chục mã
Một xe Mazda 3 vào xưởng với khoảng 40 mã lỗi, gồm U0131, U0151, U0155, U0415, U0100, U0214 — tất cả đều là mã báo mất một ECU trên mạng. Số lượng mã gợi ý một hỏng hóc lớn.
Đo mạng CAN cho thấy dữ liệu tại hai điểm trên cùng một đường không còn khớp nhau. Nguyên nhân là một giắc của camera an toàn phía trước ở trụ A bị tuột. Vì đoạn dây này tạo thành một vòng trong mạng CAN, mất kết nối tại đó chia mạng làm hai, và mỗi nửa không còn thấy các ECU ở nửa kia. Cắm lại và cố định giắc là hết toàn bộ triệu chứng lẫn mã lỗi.
Tài liệu cũng nêu mức tham chiếu để đối chiếu: tín hiệu CAN High hoạt động trong khoảng 2,5 V đến 3,5 V.
Dấu hiệu: rất nhiều mã “mất liên lạc” cùng lúc. Số lượng mã phản ánh số ECU không nói chuyện được với nhau, không phải số bộ phận hỏng.
Tình huống 5 — Thay linh kiện theo mã, lỗi quay lại
Một ca có mã báo lỗi đồng bộ cam/trục khuỷu kèm mã hở mạch cảm biến trục cam. Kết luận tự nhiên là cảm biến trục cam hỏng; cảm biến được thay và mã được xóa.

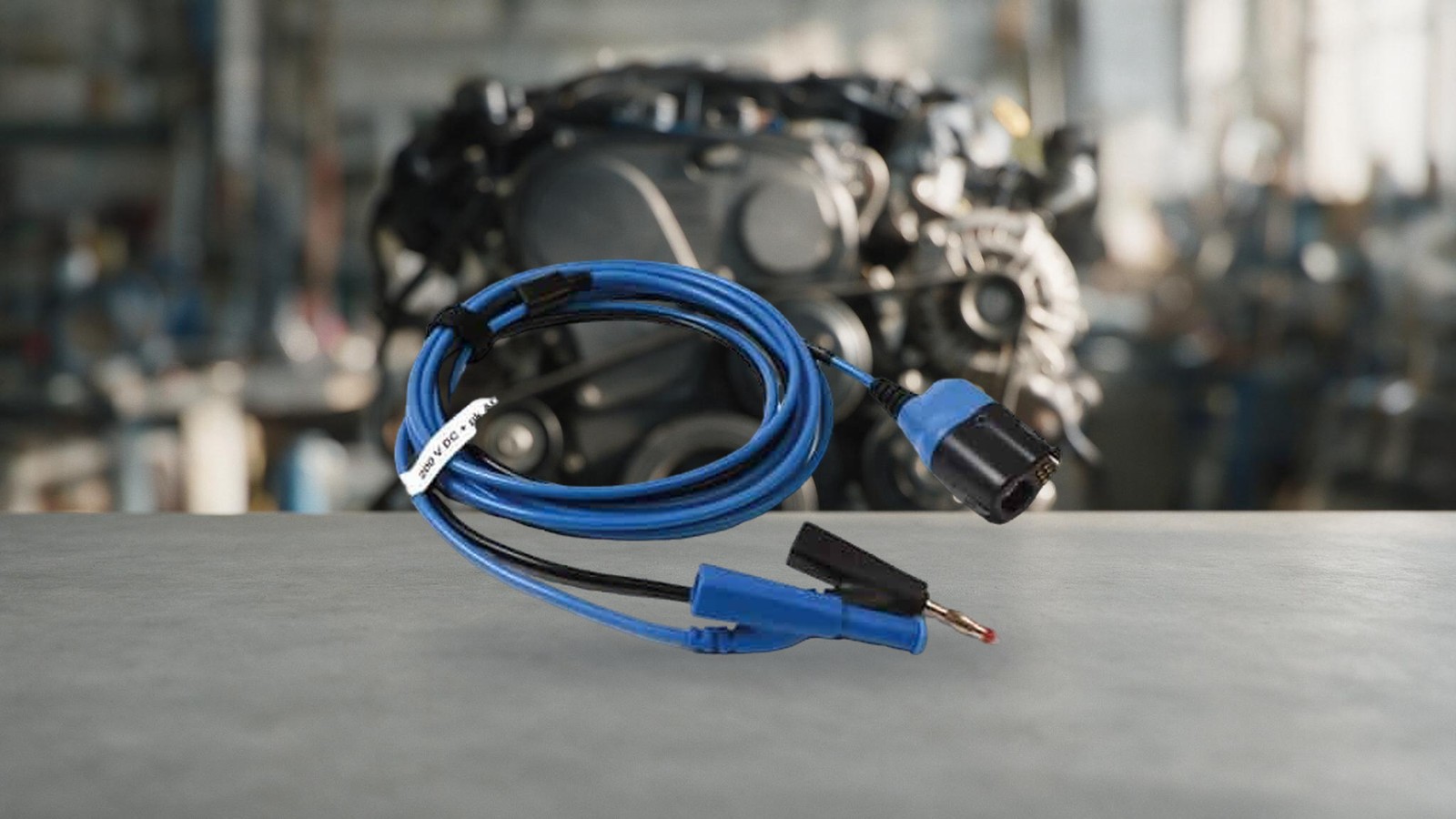

Lỗi quay lại. Đo hai tín hiệu trục cam và trục khuỷu trên hai kênh rồi dùng tính năng đếm răng, đặt mốc tại sườn lên của tín hiệu trục khuỷu và sườn lên đầu tiên của tín hiệu trục cam, cho thấy định thời xupap sai mới là nguyên nhân. Cảm biến chỉ đang báo cáo trung thực một quan hệ cơ khí đã lệch.
Dấu hiệu: mã trỏ vào cảm biến quan sát một quan hệ cơ khí — vị trí, tương quan, đồng bộ. Cảm biến loại này thường bị thay oan vì nó là thứ duy nhất có tên trong mã lỗi.
Tình huống 6 — Lỗi chập chờn và sự kiện quá nhanh
Máy đọc lỗi giám sát dữ liệu trực tiếp nhưng tốc độ làm mới có giới hạn, nên sự kiện diễn ra rất nhanh hoặc lỗi chỉ xuất hiện trong khoảnh khắc thường lọt qua giữa hai lần lấy mẫu. Chính ca Mazda 3 ở trên là ví dụ: triệu chứng thay đổi theo nhiệt độ và chuyển động của xe, và trong lúc đo thì giao tiếp đột ngột mất rồi không lập lại được. Loại lỗi này chỉ bắt được bằng thiết bị ghi liên tục dạng sóng.
Dấu hiệu: lỗi không tái hiện theo yêu cầu, hoặc chỉ xuất hiện khi nóng máy, khi đi đường xóc, khi trời mưa.
3. Quy tắc chung: mã lỗi là điểm bắt đầu
Sáu tình huống trên có chung một cấu trúc: mã lỗi mô tả đúng hệ quả, nhưng nguyên nhân nằm ở một lớp bên dưới mà ECU không quan sát được.

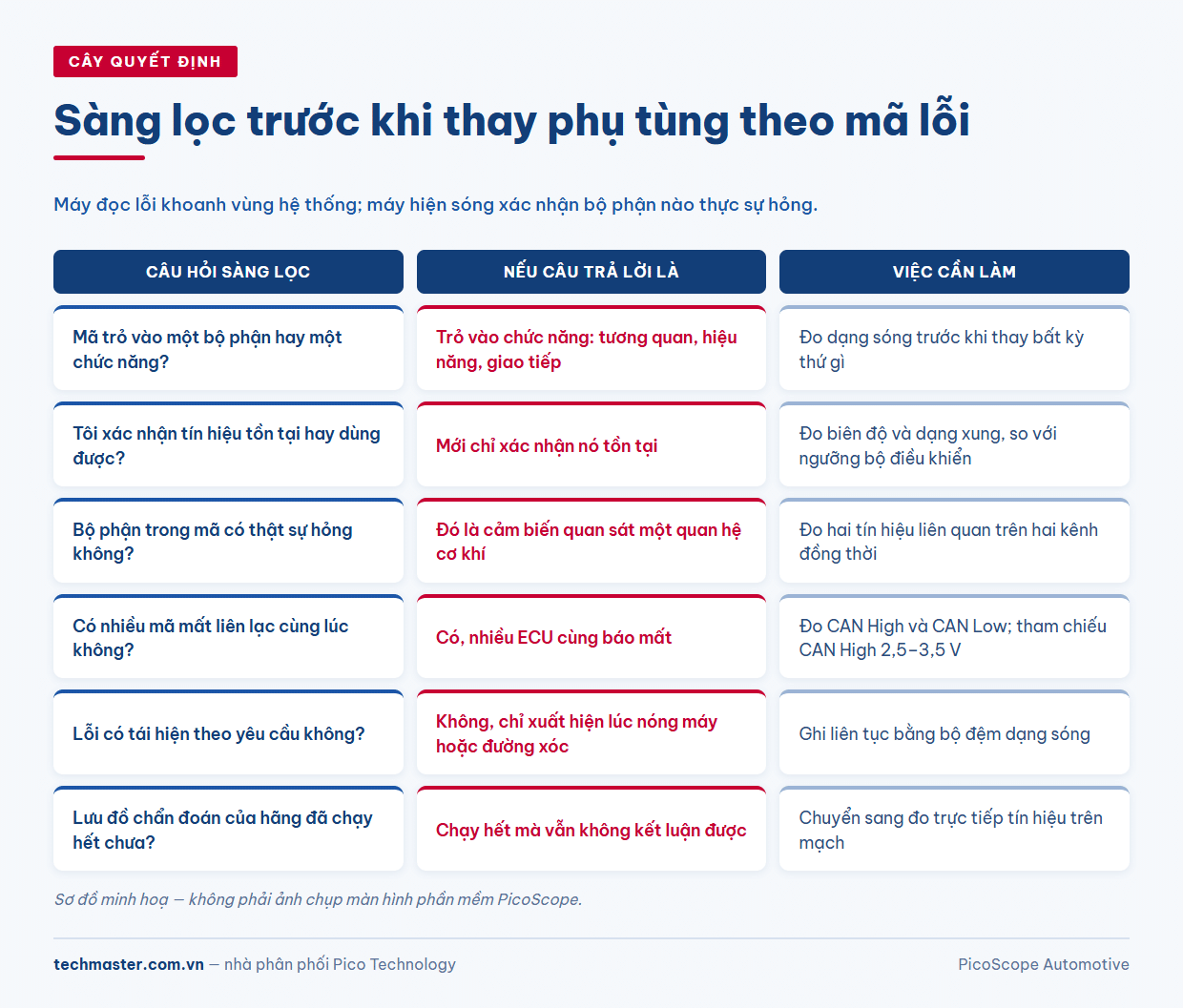

Ba câu hỏi đáng đặt ra trước khi báo giá thay phụ tùng:
- Mã này trỏ vào một bộ phận, hay trỏ vào một chức năng? Mã mô tả chức năng (“tương quan”, “hiệu năng”, “giao tiếp”) gần như luôn cần đo thêm.
- Tôi đã xác nhận tín hiệu dùng được, hay chỉ xác nhận nó tồn tại? Đây là khác biệt giữa đo thông mạch và đo dạng sóng.
- Bộ phận trong mã có phải thứ hỏng, hay chỉ là thứ nhìn thấy vấn đề? Cảm biến vị trí thường thuộc nhóm thứ hai.
Cách dùng hợp lý không phải bỏ máy đọc lỗi: nó khoanh vùng nhanh hệ thống cần soi, còn máy hiện sóng xác nhận bộ phận nào thực sự hỏng.
4. Cần gì để đo
Các tình huống trên đòi hỏi ít nhất hai kênh đo đồng thời — cam với trục khuỷu, CAN High với CAN Low, tín hiệu lệnh với tín hiệu phản hồi. Đo lần lượt từng kênh không phát hiện được lỗi tương quan, vì thứ cần nhìn chính là quan hệ thời gian giữa hai tín hiệu.

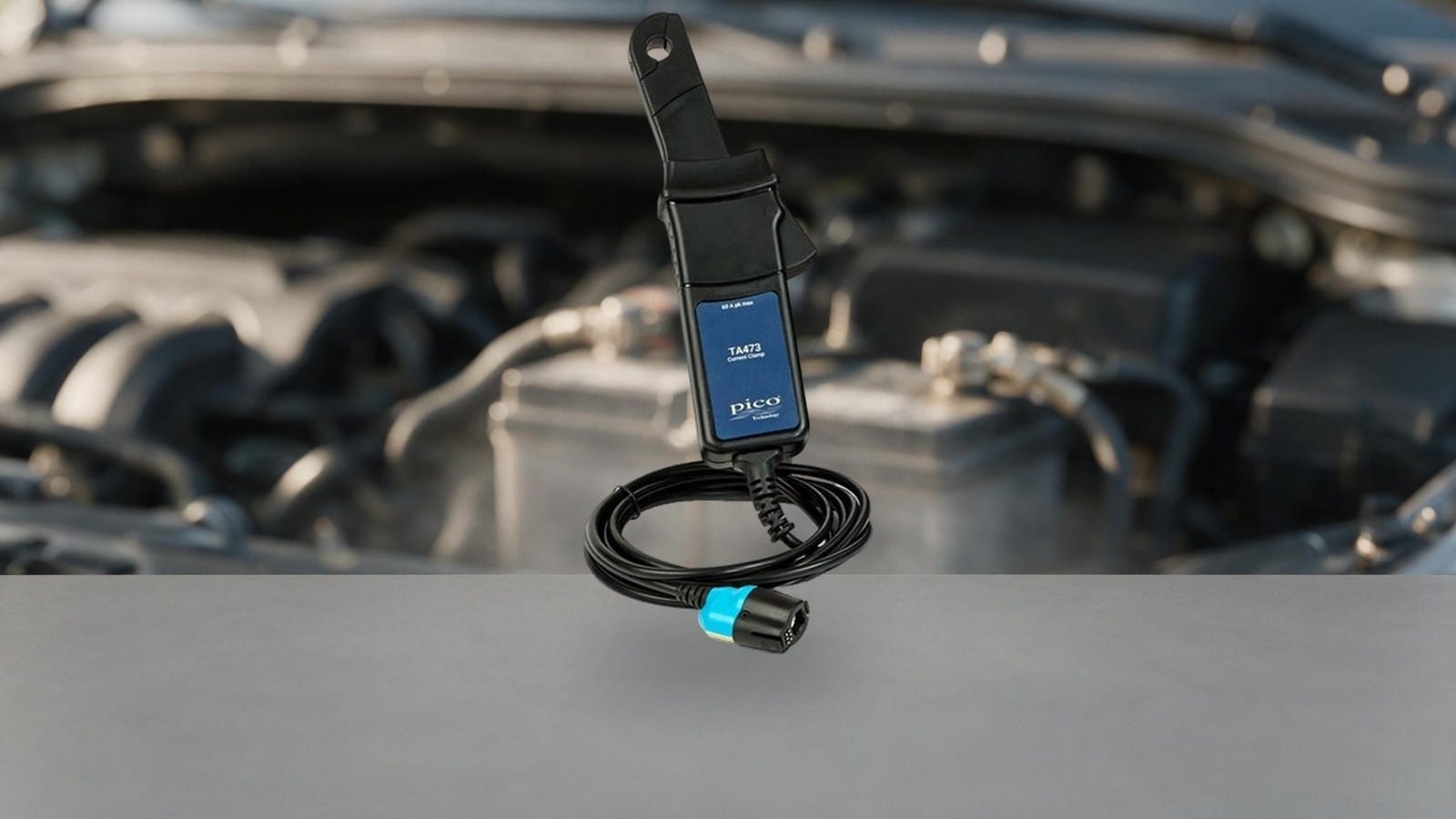

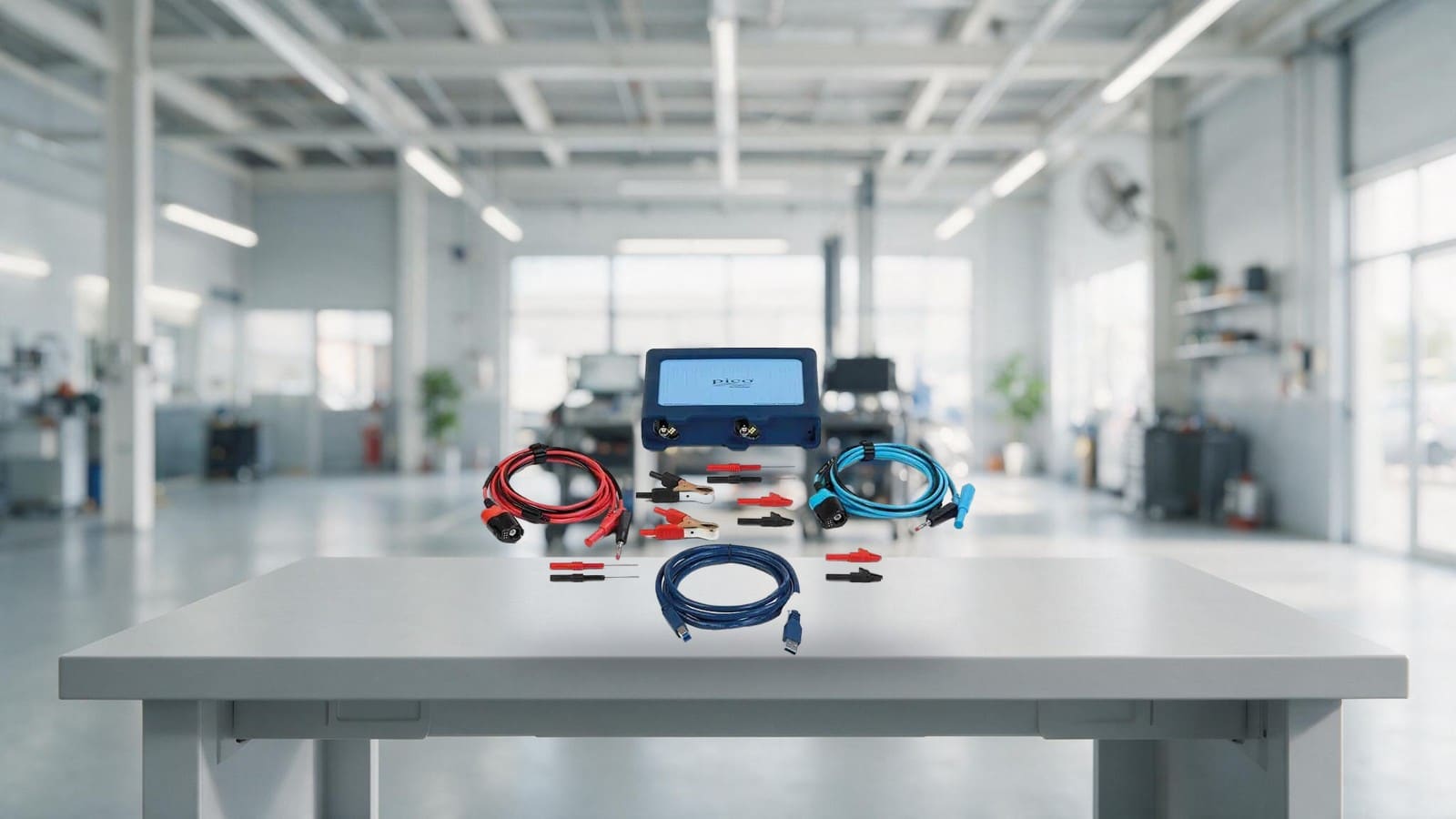

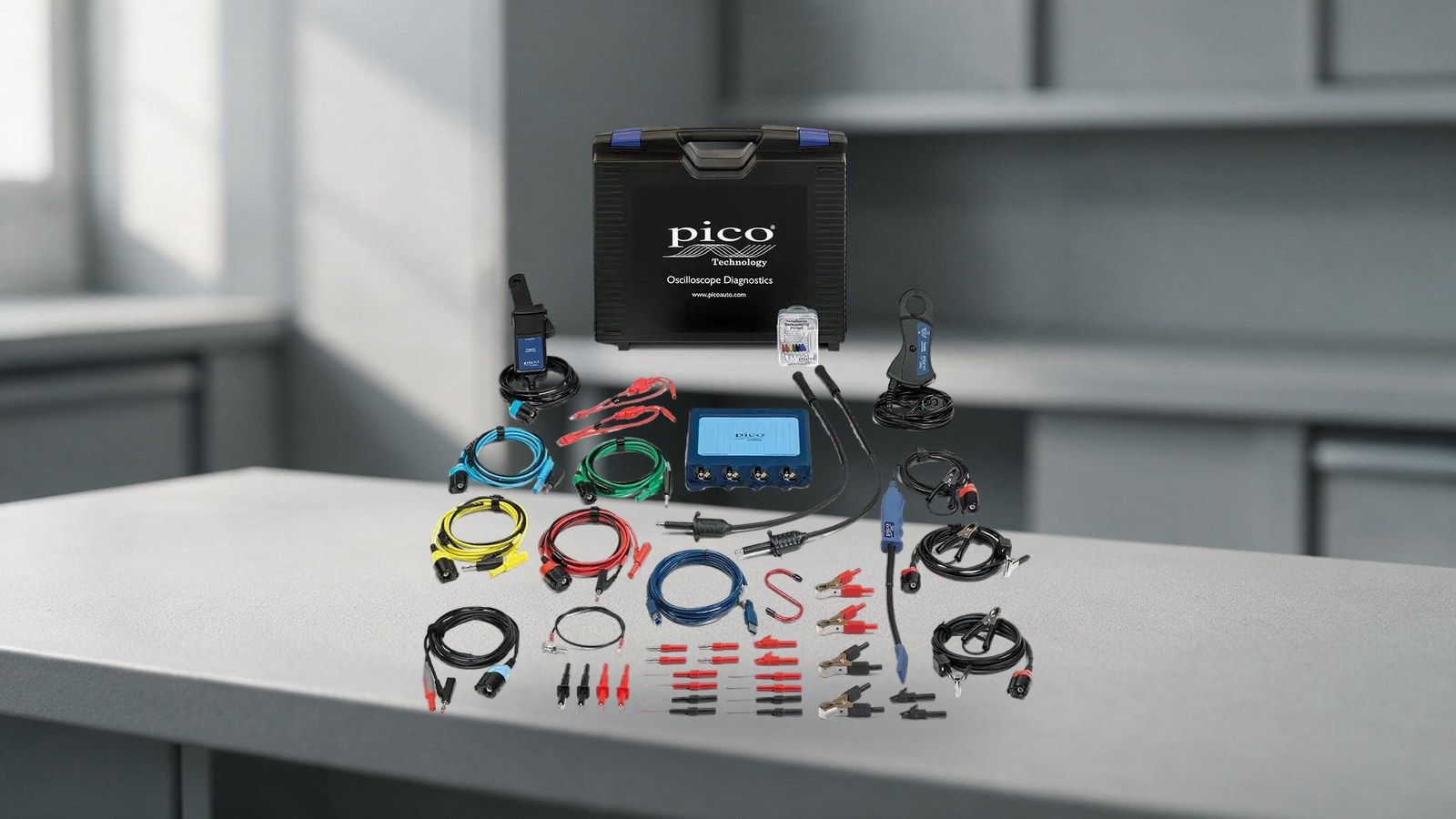

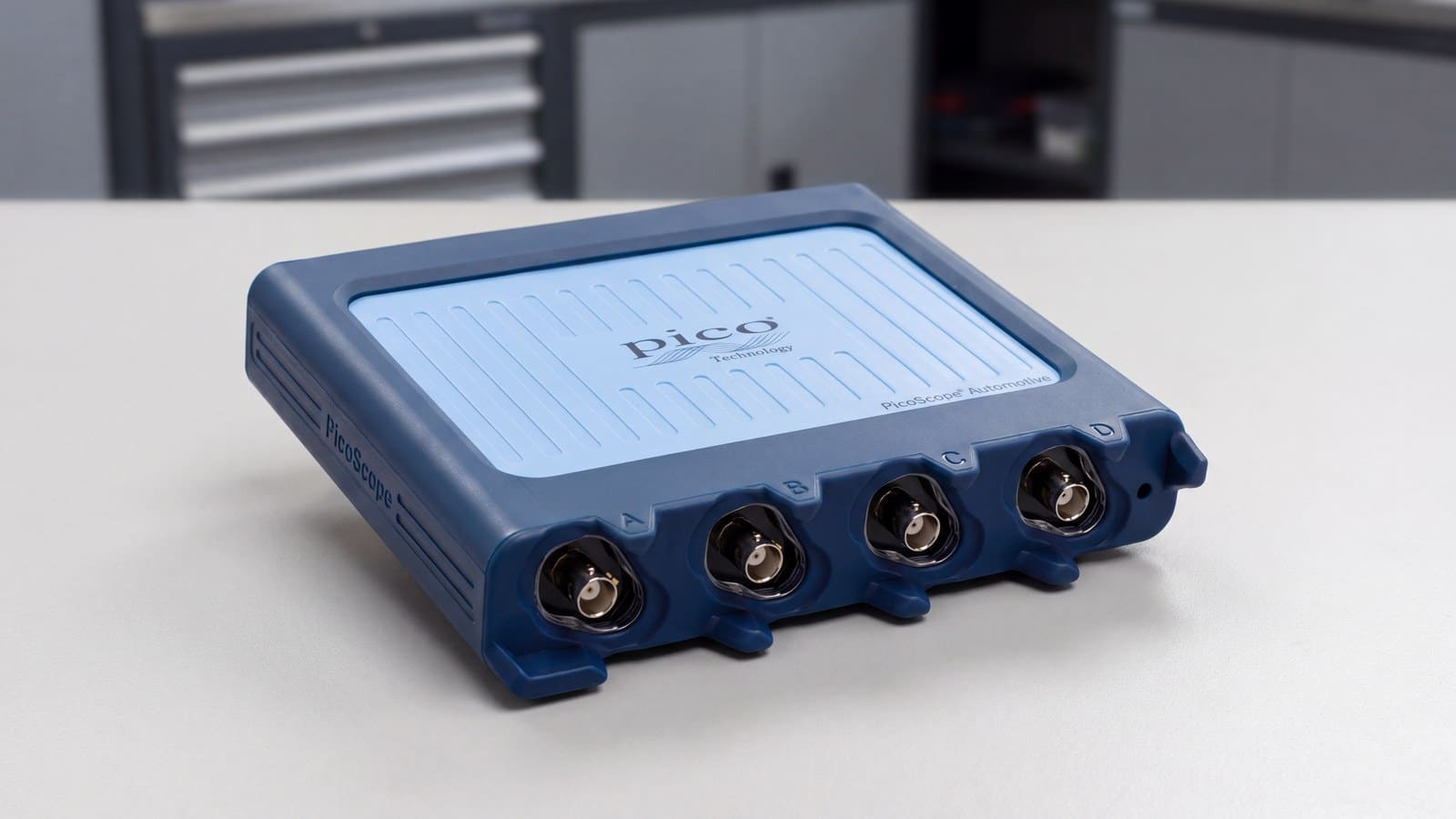

Máy PicoScope 4425A 4 kênh đáp ứng được nhóm phép đo này, đồng thời có bộ đệm dạng sóng để ghi liên tục — điều kiện cần cho tình huống 6. Với xưởng bắt đầu bổ sung phép đo dạng sóng vào quy trình sẵn có, bộ kit chẩn đoán ô tô PicoScope 4425A Standard gồm sẵn nhóm que đo và kẹp dòng cho các phép đo phổ biến. Xem thêm danh mục chẩn đoán ô tô PicoScope hoặc tổng quan thiết bị Pico Technology tại Techmaster.
Chi phí của một lần chẩn đoán sai không chỉ là tiền phụ tùng thay oan, mà là lần thứ hai chiếc xe quay lại với cùng triệu chứng — và niềm tin của khách sau lần đó.
