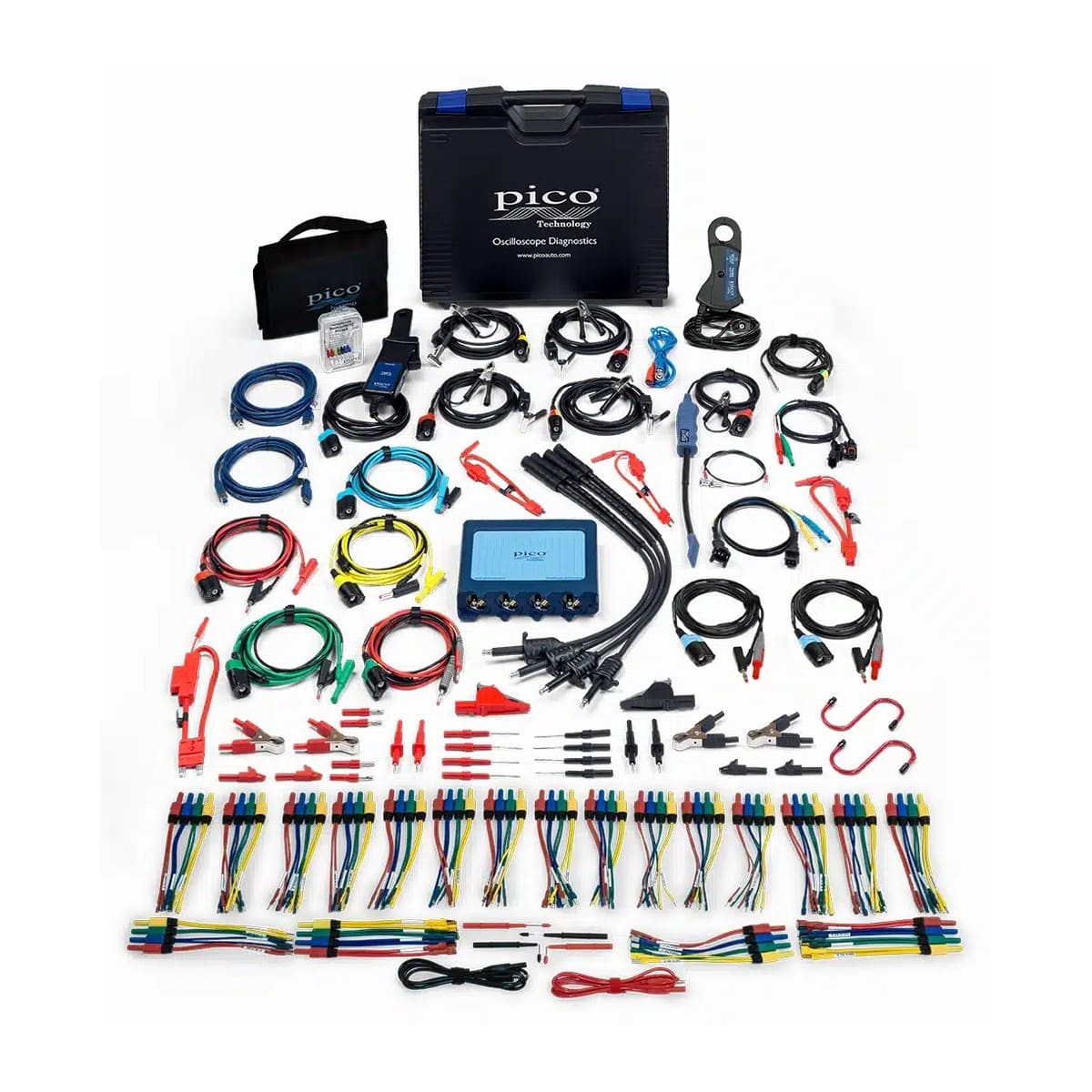

PicoScope 4425A Advanced Kit (PQ180) mở rộng cấu hình Standard bằng bộ breakout lead cao cấp và dải adaptor gần như đầy đủ của Pico — kỹ thuật viên tiếp cận tín hiệu ở bất kỳ giắc nối nào trên xe mà không đâm kim phá dây, giữ nguyên vẹn hệ thống điện khách hàng.
Thông số chính — PicoScope 4425A Advanced Kit
| Máy chính | PicoScope 4425A |
|---|---|
| Số kênh | 4 |
| Băng thông | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) |
| Cấp kit | Advanced — mở rộng |
| Thành phần chính | Standard + breakout lead cao cấp, dải breakout/adaptor đầy đủ |
Ứng dụng của PicoScope 4425A Advanced Kit
Đo xuyên giắc không phá dây
Breakout lead cắm giữa giắc, tín hiệu nguyên bản, không thủng vỏ dây.
Bệnh chập chờn khó
Tiếp cận mọi điểm đo giúp khoanh vùng nhanh đứt ngậm, mass gá.
Mạng thân xe phức tạp
Adaptor đủ chủng loại cho các giắc CAN, cảm biến đời mới.
Ngành sử dụng
Xưởng chẩn đoán chuyên nghiệp
Nhận ca khó từ gara khác chuyển tới.
Đại lý chính hãng
Chuẩn thao tác không xâm lấn dây điện.
Kỹ thuật viên lưu động
Một vali đủ đồ can thiệp mọi dòng xe.
Tìm hiểu tổng quan giải pháp tại trang Máy hiện sóng ô tô PicoScope của Techmaster.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 4425A Master Kit hoặc PicoScope 4425A Standard Kit để hoàn thiện bộ thiết bị.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 4425A Advanced Kit
Breakout lead khác que đo thường thế nào?
Nó cắm nối tiếp giữa hai nửa giắc — đo tín hiệu thật khi mạch đang hoạt động mà không đâm kim vào dây, tránh hỏng chống thấm và lỗi phát sinh sau sửa chữa.
PQ180 phù hợp ai nhất?
Kỹ thuật viên chẩn đoán chuyên trách xử lý ca bệnh điện khó hằng ngày — nhóm hưởng lợi lớn nhất từ khả năng tiếp cận tín hiệu mọi vị trí.
Đã có PQ178 thì nâng cấp thế nào?
Các phụ kiện breakout/adaptor đều bán lẻ — có thể mua bổ sung theo nhu cầu thay vì đổi nguyên kit; Techmaster tư vấn danh mục phù hợp.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
