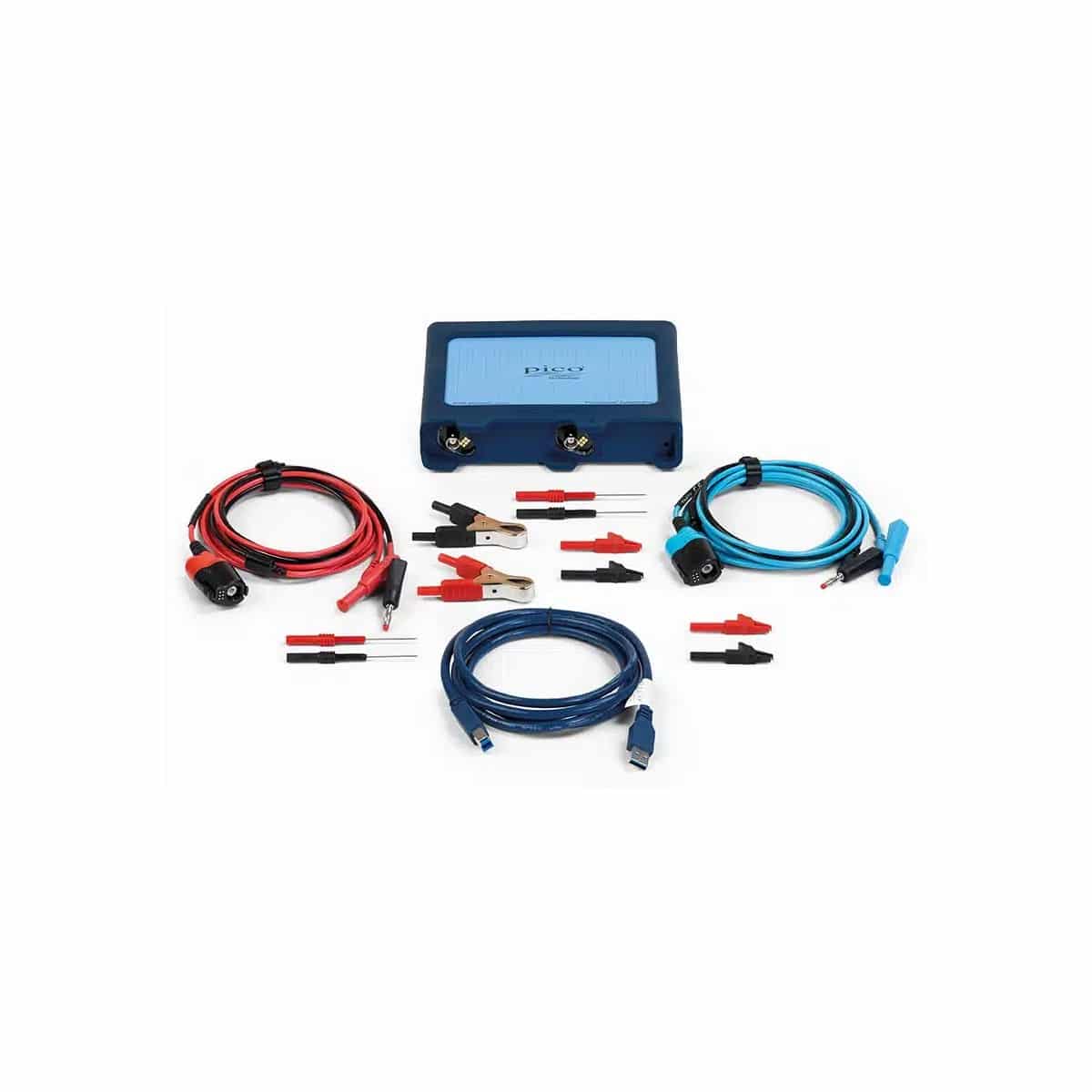

PicoScope 4225A là máy hiện sóng chẩn đoán ô tô 2 kênh chuyên dụng của Pico Technology: độ phân giải 12-bit, dải đo tới ±200 V và đầu vào nổi thiết kế riêng cho môi trường sửa chữa xe. Kết hợp phần mềm PicoScope 7 Automotive với thư viện phép đo hướng dẫn sẵn, kỹ thuật viên chẩn đoán đúng ngay từ lần đo đầu thay vì đoán bệnh theo mã lỗi.
Thông số chính — PicoScope 4225A
| Số kênh | 2 |
|---|---|
| Băng thông | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) |
| Tốc độ lấy mẫu | 400 MS/s |
| Bộ nhớ | 250 MS |
| Dải điện áp | ±50 mV đến ±200 V |
| Đầu vào | BNC nổi (floating) — an toàn trên xe |
Ứng dụng của PicoScope 4225A
Đánh lửa & kim phun
Đo sơ cấp/thứ cấp bobin, xung kim phun xăng – diesel chính xác.
Khởi động & sạc
Kiểm tra dòng khởi động, sóng máy phát, sụt áp mass trong vài phút.
Cảm biến động cơ
Dạng sóng cảm biến trục cơ, trục cam, MAF, oxy so với mẫu chuẩn.
Ngành sử dụng
Gara ô tô
Chẩn đoán bệnh khó thay vì thay thử phụ tùng.
Xe máy & xe điện nhẹ
Đo hệ điện 12 V, sạc, ECU xe hai bánh.
Trường dạy nghề ô tô
Dạy chẩn đoán bằng dạng sóng theo chuẩn hãng.
Tìm hiểu tổng quan giải pháp tại trang Máy hiện sóng ô tô PicoScope của Techmaster.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 4225A Starter Kit hoặc PicoScope 4425A 4 kênh để hoàn thiện bộ thiết bị.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 4225A
PicoScope 4225A khác gì máy chẩn đoán đọc lỗi OBD?
Máy đọc lỗi chỉ báo mã DTC — hệ quả; PicoScope 4225A cho xem dạng sóng điện thực của cảm biến/cơ cấu chấp hành — nguyên nhân, nên bắt được cả bệnh không sinh mã lỗi.
Người mới dùng oscilloscope có học được không?
Được: PicoScope 7 Automotive có hàng trăm guided test kèm hướng dẫn nối dây, cài đặt tự động và dạng sóng mẫu để so sánh.
Nên mua máy lẻ hay mua kit?
Nếu đã có que đo/kẹp dòng thì mua máy lẻ; chưa có nên chọn Starter Kit hoặc Standard Kit để đủ phụ kiện làm việc ngay.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
Dữ liệu đo lưu và chia sẻ thế nào?
Dạng sóng lưu thành tệp trên máy tính, mở lại được trên bất kỳ máy nào có PicoScope 7 kể cả khi không cắm thiết bị — thuận tiện khi gửi kết quả cho đồng nghiệp hoặc lưu hồ sơ kiểm tra. Dữ liệu cũng xuất được sang CSV và ảnh để đưa vào báo cáo.
