Trong bảng thông số của Airnet II 201-4, con số dễ bị bỏ qua nhất là lưu lượng mẫu: 0,1 CFM — 2,8 LPM. Nó nhỏ hơn mười lần lưu lượng của một máy cầm tay dùng để phân loại phòng sạch. Đó không phải điểm yếu, mà là hệ quả của việc cảm biến này làm một công việc khác: không đo một lần cho thật nhanh, mà đo liên tục suốt cả ca sản xuất.
Thông số thật của Airnet II 201-4

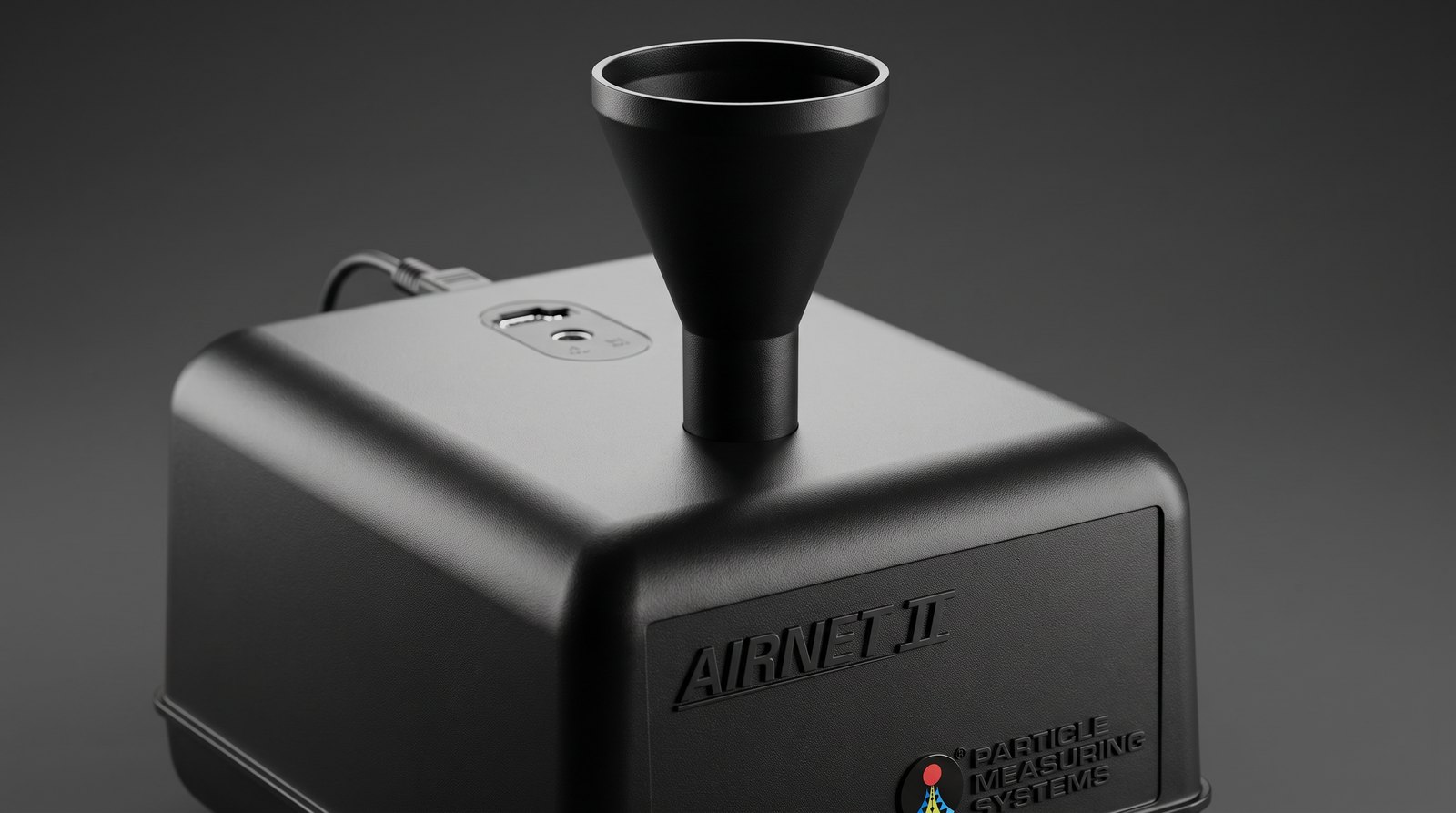

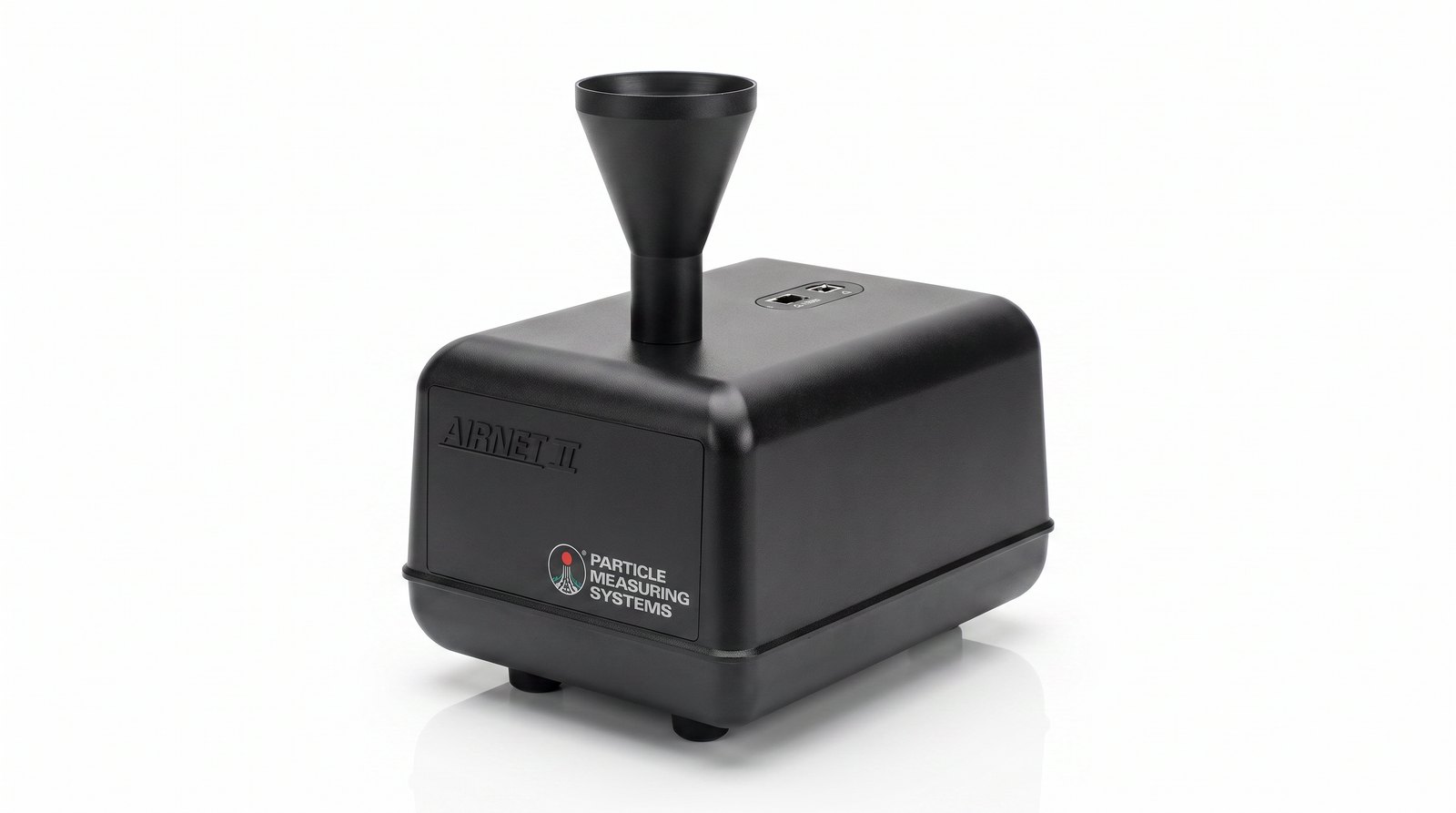

Máy đếm hạt tiểu phân PMS Airnet II 201-4 là cảm biến đếm hạt trong không khí dạng lắp cố định, bốn kênh, phát hiện hạt từ 0,2 µm và được thiết kế để chạy liên tục trong hệ giám sát môi trường.
| Thông số | Airnet II 201-4 |
|---|---|
| Dải đo độ nhạy | 0,2 – 5,0 µm |
| Số kênh đo | 4 kênh |
| Lưu lượng mẫu | 0,1 CFM (2,8 LPM) |
| Nguồn sáng | Laser diode tuổi thọ cao |
| Cấu hình | Cảm biến từ xa, lắp cố định (remote / inline) |
| Tuân thủ | ISO 21501-4 · ISO 14644-1 · EU GMP Annex 1 |
| Giao tiếp | Ethernet · MODBUS TCP (tích hợp Facility Net™) |
| Phù hợp cho | Giám sát liên tục Grade A–D / ISO Class 5–8 |
2,8 LPM quy ra thời gian lấy mẫu là bao nhiêu

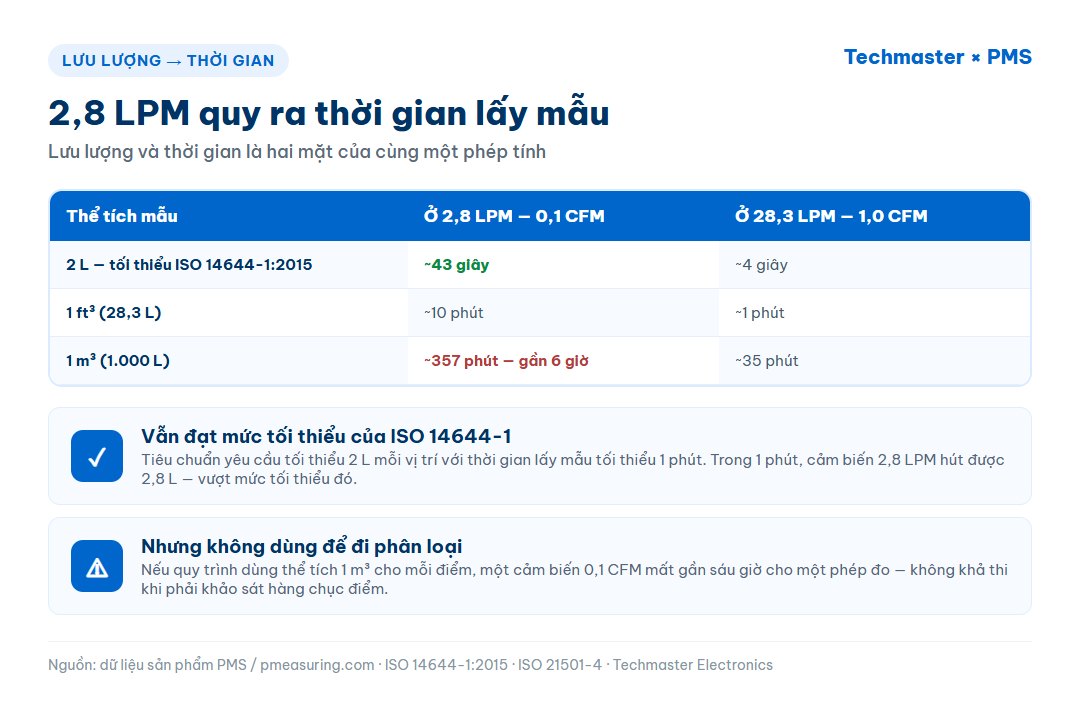

Lưu lượng và thời gian là hai mặt của cùng một phép tính. Với 2,8 lít mỗi phút, thời gian cần để hút đủ các thể tích mẫu thường gặp như sau:
| Thể tích mẫu | Ở 2,8 LPM (201-4) | Ở 28,3 LPM (để so sánh) |
|---|---|---|
| 2 L — mức tối thiểu của ISO 14644-1:2015 | ~43 giây | ~4 giây |
| 1 ft³ (28,3 L) | ~10 phút | ~1 phút |
| 1 m³ (1.000 L) | ~357 phút (gần 6 giờ) | ~35 phút |
Bảng này giải thích gọn cả điểm mạnh và giới hạn của thiết bị. ISO 14644-1:2015 quy định thể tích lấy mẫu tại mỗi vị trí phải đạt tối thiểu 2 L với thời gian lấy mẫu tối thiểu 1 phút — và trong 1 phút, cảm biến 2,8 LPM hút được 2,8 L, tức là vượt mức tối thiểu đó. Nhưng nếu bài toán của bạn yêu cầu thể tích 1 m³ cho mỗi vị trí thì một cảm biến 0,1 CFM sẽ mất gần sáu giờ cho một phép đo, điều không ai làm khi đi phân loại phòng sạch với hàng chục điểm lấy mẫu.
Chính vì vậy, khi cần cả độ nhạy tốt lẫn thể tích mẫu lớn trong thời gian ngắn, giải pháp không phải là chờ lâu hơn mà là chọn cấu hình lưu lượng cao — xem thêm phần vị trí trong họ Airnet II bên dưới.

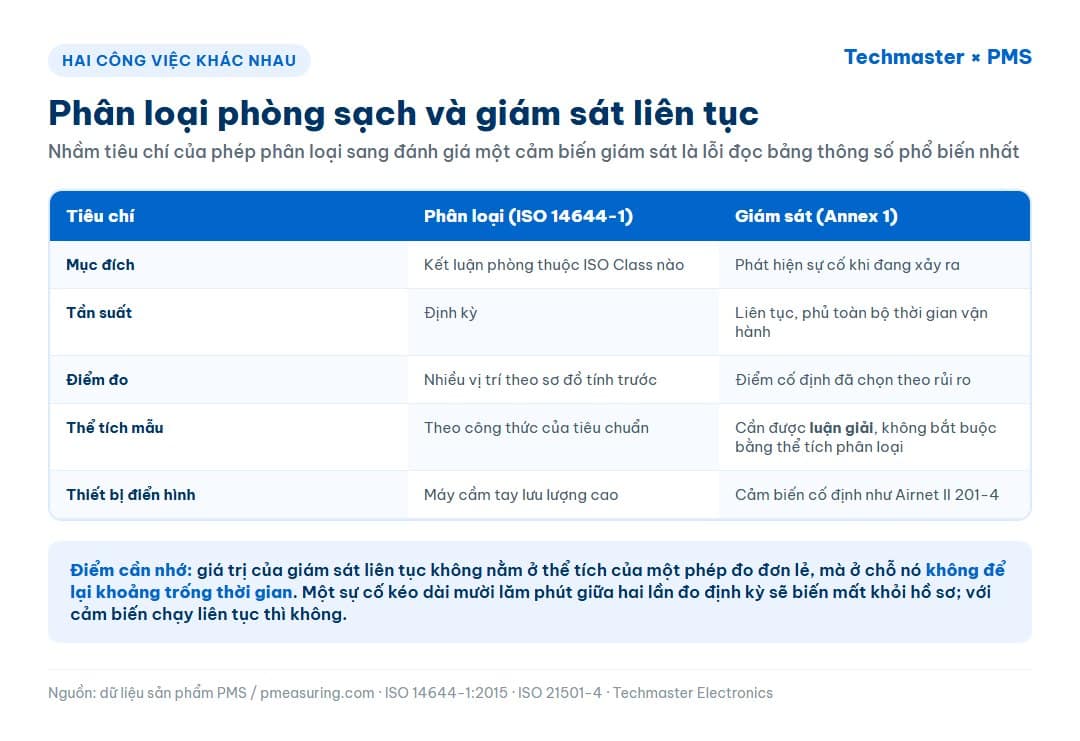

Phân loại và giám sát là hai công việc khác nhau
Nhầm lẫn phổ biến nhất khi đọc bảng thông số là mang tiêu chí của phép phân loại phòng sạch sang đánh giá một cảm biến giám sát. Hai việc này có mục đích, tần suất và yêu cầu thể tích khác nhau.
- Phân loại theo ISO 14644-1 là phép đo định kỳ, thực hiện tại một tập hợp điểm đã tính trước, nhằm kết luận phòng thuộc ISO Class nào. Việc này thường dùng máy cầm tay lưu lượng cao để rút ngắn thời gian mỗi điểm.
- Giám sát là theo dõi liên tục trong lúc sản xuất, nhằm phát hiện sự cố khi nó đang xảy ra. EU GMP Annex 1 yêu cầu giám sát hạt ở Grade A phải liên tục và phủ toàn bộ thời gian vận hành.
Về thể tích mẫu cho giám sát, tài liệu giải đáp Annex 1 của chính Particle Measuring Systems nêu rõ: không có quy định bắt buộc thể tích mẫu giám sát phải bằng thể tích dùng khi phân loại, và thể tích giám sát cần được luận giải theo đánh giá rủi ro. Trên thực tế, một foot khối thường được dùng cho giám sát vì thời gian đo ngắn và phù hợp thiết bị sẵn có. Với 2,8 LPM, mỗi foot khối tương ứng khoảng 10 phút — một chu kỳ báo cáo hợp lý cho hệ giám sát chạy 24/7.
Điểm cần nhớ: giá trị của giám sát liên tục không nằm ở thể tích của một phép đo đơn lẻ, mà ở chỗ nó không để lại khoảng trống thời gian nào. Một sự cố kéo dài mười lăm phút giữa hai lần đo định kỳ sẽ biến mất khỏi hồ sơ; với cảm biến chạy liên tục thì không.
Ngưỡng 0,2 µm mua được điều gì
201-4 là bản có ngưỡng nhỏ nhất trong nhóm bốn kênh của họ Airnet II: 0,2 µm, so với 0,3 µm của 301-4 và 0,5 µm của 501-4/510-4. Dải đo của nó trải 0,2 – 5,0 µm.
Ngưỡng 0,2 µm có ý nghĩa ở hai nhóm ứng dụng. Trong bán dẫn và điện tử, kích thước hạt gây hại giảm dần theo node công nghệ, nên khả năng thấy hạt dưới 0,3 µm là yêu cầu thực chất chứ không phải dư thừa. Trong dược phẩm, ISO 14644-1:2015 phân loại tại nhiều kích thước trong đó có 0,2 µm, nên một cảm biến bắt đầu từ ngưỡng này có dư địa cấu hình rộng hơn.
Ở đầu trên, dải đo tới 5,0 µm là con số đáng lưu ý với nhà máy dược: bản Annex 1 năm 2022 giữ giới hạn cho hạt ≥5,0 µm tại Grade A và Grade B, nên một cảm biến giám sát cho khu vực vô trùng cần bao được kích thước này. Nếu bài toán của bạn đòi nhìn xa hơn 5,0 µm, các bản 501-4 và 510-4 mở dải tới 10,0 µm.
Cảm biến cố định nghĩa là hệ thống, không phải thiết bị lẻ
Dòng “cấu hình: cảm biến từ xa, lắp cố định (remote / inline)” cùng dòng “Ethernet · MODBUS TCP (tích hợp Facility Net™)” cho biết đây là một thành phần trong hệ, không phải máy đo đứng một mình. Điều đó kéo theo vài hệ quả khi lập dự toán và thiết kế:
- Cảm biến không có màn hình và người vận hành tại chỗ. Dữ liệu đi qua mạng về phần mềm giám sát, nơi đặt ngưỡng cảnh báo, dựng xu hướng và lưu vết. Không có phần mềm thì cảm biến chỉ là nguồn số liệu chưa dùng được.
- MODBUS TCP mở đường tích hợp. Ngoài Facility Net, giao thức này cho phép đưa số liệu hạt vào hệ điều khiển hoặc hệ BMS sẵn có của nhà máy — hữu ích khi bạn muốn hạt, chênh áp và nhiệt ẩm nằm trên cùng một màn hình.
- Chi phí thật nằm ở chuỗi lấy mẫu. Ống lấy mẫu, vị trí đầu hút, bộ chia mẫu và cách đi dây quyết định con số cuối cùng nhiều hơn người ta tưởng. Chủ đề này được phân tích riêng trong bài bốn điểm chết của chuỗi lấy mẫu trong hệ giám sát hạt liên tục.
Vị trí 201-4 trong họ Airnet II
Bốn bản bốn kênh của họ chia nhau theo đúng hai trục — ngưỡng nhỏ nhất và lưu lượng:
| Bản | Dải đo độ nhạy | Kênh | Lưu lượng mẫu |
|---|---|---|---|
| 201-4 | 0,2 – 5,0 µm | 4 | 0,1 CFM (2,8 LPM) |
| 301-4 | 0,3 – 5,0 µm | 4 | 0,1 CFM (2,8 LPM) |
| 501-4 | 0,5 – 10,0 µm | 4 | 0,1 CFM (2,8 LPM) |
| 510-4 | 0,5 – 10,0 µm | 4 | 1,0 CFM (28,3 LPM) |
Cặp 501-4 và 510-4 minh hoạ rất rõ luận điểm của bài này: hai bản có dải đo giống hệt nhau — cùng 0,5 – 10,0 µm, cùng bốn kênh — và chỉ khác nhau ở lưu lượng, 2,8 so với 28,3 LPM. Nghĩa là trong họ Airnet II, lưu lượng là một trục lựa chọn độc lập, được trả tiền riêng, chứ không đi kèm độ nhạy. Bạn chọn ngưỡng theo kích thước hạt cần thấy, rồi chọn lưu lượng theo thể tích mẫu và thời gian đáp ứng mà quy trình đòi hỏi.
So sánh đầy đủ cả họ, kể cả các bản hai kênh, có trong bài so sánh dòng PMS Airnet II: 201-4 / 301-4 / 310-4 / 501-4 / 510-4. Nếu bạn đang cân nhắc giữa cảm biến cố định và máy cầm tay, bài Lasair III và Airnet II: cầm tay hay cố định đặt hai kiến trúc cạnh nhau.
Bảng chọn nhanh
| Nhu cầu | Lựa chọn | Lý do |
|---|---|---|
| Giám sát liên tục, cần ngưỡng nhỏ nhất của nhóm cố định | 201-4 | 0,2 µm ở 2,8 LPM, phủ tới 5,0 µm cho Grade A/B |
| Giám sát liên tục, 0,3 µm là đủ | 301-4 | Cùng lưu lượng, ngưỡng 0,3 µm |
| Cần thấy hạt tới 10,0 µm | 501-4 | Dải 0,5 – 10,0 µm ở 2,8 LPM |
| Cần thể tích mẫu lớn hoặc đáp ứng nhanh | 510-4 | Cùng dải 0,5 – 10,0 µm nhưng 28,3 LPM |
| Phân loại phòng sạch nhiều điểm | Máy cầm tay | Cảm biến 0,1 CFM mất ~6 giờ cho mỗi 1 m³ |
Câu hỏi thường gặp
Airnet II 201-4 có dùng để phân loại phòng sạch theo ISO 14644-1 được không?
Về nguyên tắc cảm biến tuân thủ ISO 21501-4 và ISO 14644-1, và ở lưu lượng 2,8 LPM thì trong 1 phút nó hút được 2,8 L — vượt mức tối thiểu 2 L mỗi vị trí mà ISO 14644-1:2015 yêu cầu. Nhưng nó là cảm biến lắp cố định tại một điểm, còn phân loại đòi khảo sát nhiều vị trí theo sơ đồ tính trước. Nếu quy trình của bạn dùng thể tích 1 m³ cho mỗi điểm thì mỗi phép đo mất gần sáu giờ. Trên thực tế, phân loại được làm bằng máy cầm tay lưu lượng cao, còn 201-4 giữ vai trò giám sát liên tục.
Vì sao chọn lưu lượng 0,1 CFM thay vì 1,0 CFM cho giám sát?
Vì mục tiêu của giám sát là phủ kín thời gian, không phải rút ngắn một phép đo. Ở 2,8 LPM, mỗi foot khối mẫu tương ứng khoảng 10 phút — đủ ngắn cho một chu kỳ báo cáo và cảnh báo, trong khi thiết bị vẫn chạy liên tục suốt ca. Khi quy trình cần thể tích mẫu lớn hơn hoặc thời gian đáp ứng nhanh hơn, họ Airnet II có bản 510-4 ở 28,3 LPM với cùng dải đo 0,5 – 10,0 µm.
Khác biệt giữa 201-4 và 301-4 có đáng để cân nhắc không?
Đáng, và đó là khác biệt duy nhất giữa hai bản: ngưỡng nhỏ nhất 0,2 µm so với 0,3 µm, còn số kênh, lưu lượng, giao tiếp và mức tuân thủ đều như nhau. Nếu tiêu chí nội bộ hoặc yêu cầu khách hàng của bạn có đề cập kích thước 0,2 µm — thường gặp ở điện tử và bán dẫn — thì 201-4 là bản cần. Nếu chương trình giám sát chỉ làm việc từ 0,3 µm trở lên thì 301-4 đã đủ và không có lợi thế kỹ thuật nào bị mất.
Cảm biến này có cần phần mềm riêng không?
Có. Airnet II 201-4 không phải máy đo độc lập: nó xuất dữ liệu qua Ethernet và MODBUS TCP để tích hợp với Facility Net, nơi thực hiện việc đặt ngưỡng, cảnh báo, dựng xu hướng và lưu vết dữ liệu. MODBUS TCP cũng cho phép đưa số liệu vào hệ điều khiển hoặc BMS sẵn có nếu bạn muốn hợp nhất màn hình vận hành. Khi lập dự toán, phần mềm và chuỗi lấy mẫu nên được tính cùng với cảm biến.
