Dòng máy đếm hạt phòng sạch PMS Airnet II 4 kênh gồm 5 model: 201-4, 301-4, 310-4, 501-4 và 510-4. Các model khác nhau ở hai thông số quyết định: kích thước hạt nhỏ nhất (0,2 / 0,3 / 0,5 µm) và lưu lượng lấy mẫu (0,1 hoặc 1,0 CFM). Nên chọn 0,2 µm cho fab bán dẫn tiên tiến và 0,5 µm cho phòng sạch dược. Lưu lượng 1,0 CFM phù hợp khi cần rút ngắn thời gian đo. Bài viết sẽ giải mã cách đọc tên model và cung cấp bảng so sánh đầy đủ.
Nội dung chính
Airnet II — cảm biến hạt cố định cho giám sát liên tục
Airnet II là dòng cảm biến đếm hạt tiểu phân từ xa (remote particle counter) của Particle Measuring Systems, thiết kế để gắn cố định và giám sát môi trường phòng sạch 24/7. Khác với máy cầm tay dùng cho phân loại định kỳ, Airnet II nối mạng về hệ thống giám sát (FMS) để cảnh báo tức thời khi mức hạt vượt ngưỡng. Cả họ 4 kênh đều hiệu chuẩn theo ISO 21501-4, hỗ trợ giám sát theo ISO 14644-2:2015 và đáp ứng EU GMP Annex 1 cùng data integrity 21 CFR Part 11 khi tích hợp phần mềm.
Điểm chung của các phiên bản 4 kênh là vỏ polycarbonate nhẹ, công nghệ Dynamic Flow Sensing giám sát lưu lượng theo thời gian thực, và bộ đệm dữ liệu (data queue) giữ số liệu ngay cả khi mất kết nối tạm thời — yếu tố then chốt cho tính toàn vẹn dữ liệu.

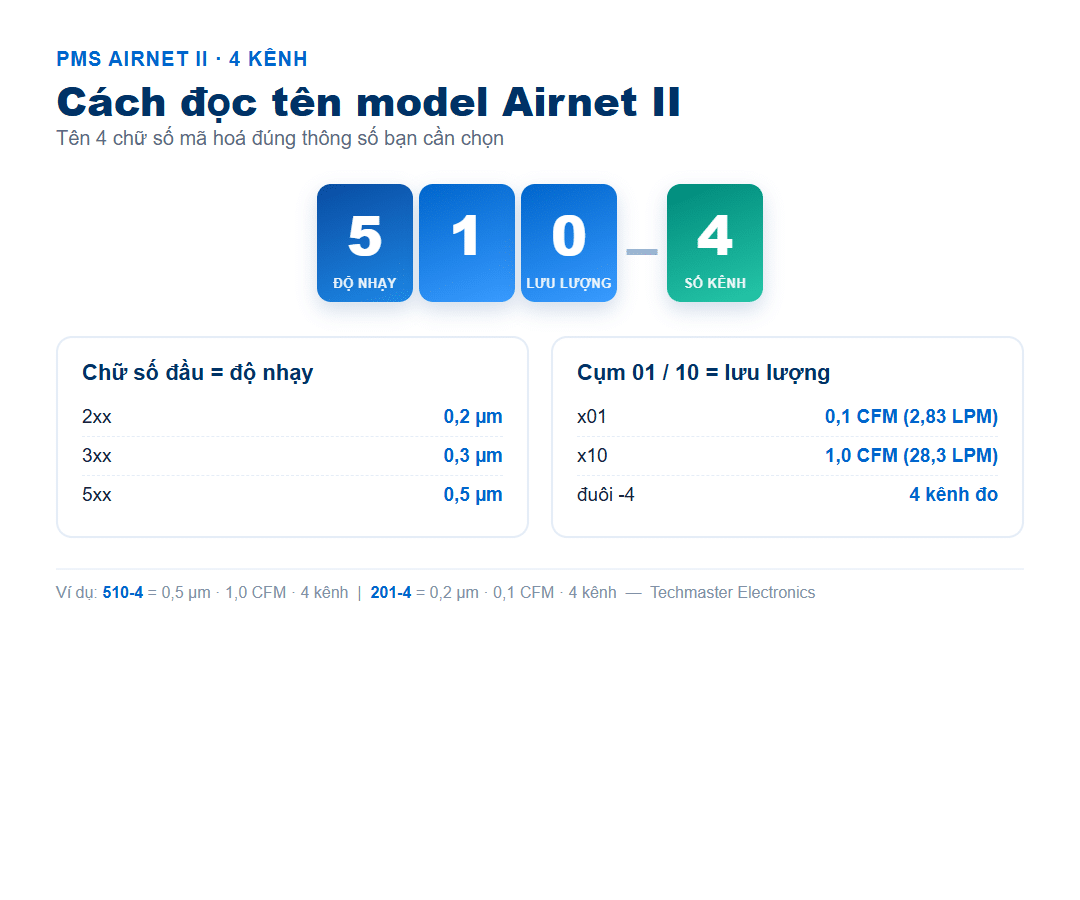

Cách đọc tên model 4 chữ số
Tên model Airnet II mã hóa chính thông số bạn cần. Hai chữ số đầu cho biết độ nhạy và lưu lượng, đuôi “-4” nghĩa là 4 kênh đo đồng thời:
- Chữ số đầu = độ nhạy: 2xx → 0,2 µm; 3xx → 0,3 µm; 5xx → 0,5 µm.
- Cụm “01” vs “10” = lưu lượng: x01 → 0,1 CFM (2,83 LPM); x10 → 1,0 CFM (28,3 LPM).
Ví dụ: PMS Airnet II 201-4 = 0,2 µm ở 0,1 CFM; còn 510-4 = 0,5 µm ở 1,0 CFM. Nắm quy tắc này, bạn chọn model chỉ trong vài giây.

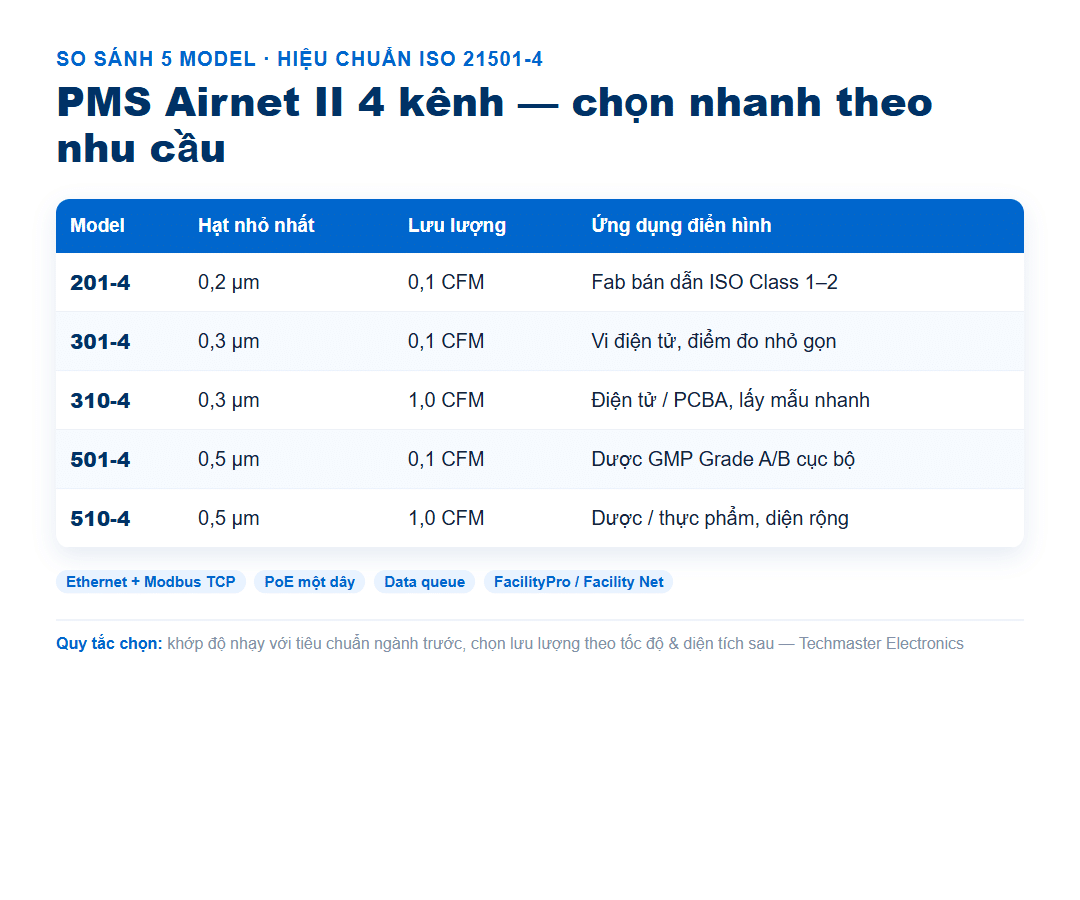

Bảng so sánh 5 model PMS Airnet II 4 kênh
| Model | Hạt nhỏ nhất | Lưu lượng | Số kênh | Ứng dụng điển hình |
|---|---|---|---|---|
| Airnet II 201-4 | 0,2 µm | 0,1 CFM (2,83 LPM) | 4 | Fab bán dẫn ISO Class 1–2 |
| Airnet II 301-4 | 0,3 µm | 0,1 CFM (2,83 LPM) | 4 | Vi điện tử, điểm đo nhỏ gọn |
| Airnet II 310-4 | 0,3 µm | 1,0 CFM (28,3 LPM) | 4 | Điện tử/PCBA, cần lấy mẫu nhanh |
| Airnet II 501-4 | 0,5 µm | 0,1 CFM (2,83 LPM) | 4 | Dược GMP Grade A/B, điểm cục bộ |
| Airnet II 510-4 | 0,5 µm | 1,0 CFM (28,3 LPM) | 4 | Dược/thực phẩm, diện tích lớn |
Ngoài dòng 4 kênh, PMS còn có Airnet II & IIs 2 kênh (0,5 / 5,0 µm, 1,0 CFM) tối ưu cho giám sát dược theo hai ngưỡng hạt của Annex 1.
Chọn theo độ nhạy hạt nhỏ nhất
Độ nhạy quyết định máy đủ tiêu chuẩn cho ISO Class nào. Fab bán dẫn tiên tiến (ISO Class 1–2) bắt buộc đo tới 0,2 µm — đây là lý do model 201-4 tồn tại. Vi điện tử và PCBA thường đo 0,3 µm (301-4/310-4). Còn phòng sạch dược GMP và thực phẩm vô trùng giám sát ở 0,5 µm và 5,0 µm theo Annex 1 — chọn 501-4/510-4. Nguyên tắc: chọn độ nhạy khớp với ngưỡng nhỏ nhất mà tiêu chuẩn ngành yêu cầu, tránh trả tiền cho độ nhạy dư thừa.
Chọn theo lưu lượng lấy mẫu
Với cùng độ nhạy, bản 1,0 CFM lấy mẫu thể tích khí gấp 10 lần bản 0,1 CFM trong cùng thời gian, cho thống kê hạt ổn định hơn và rút ngắn thời gian đạt thể tích mẫu yêu cầu. Đổi lại, bản 0,1 CFM (như 501-4) nhỏ gọn và tiết kiệm cho mạng nhiều điểm đo cục bộ. Nếu một điểm cần phủ thể tích lớn hoặc phản ứng nhanh với sự cố, chọn bản “x10” như Airnet II 501-4 so với 510-4 tùy nhu cầu tốc độ.
Kết nối và phần mềm giám sát chung
Mọi model Airnet II 4 kênh dùng chung nền tảng kết nối: Ethernet + Modbus TCP/IP + 4–20 mA, cấp nguồn qua PoE (một dây vừa nguồn vừa dữ liệu), và tích hợp trực tiếp với phần mềm PMS FacilityPro hoặc Facility Net để dựng hệ thống giám sát tập trung. Nhờ đó bạn có thể trộn nhiều model trong cùng một mạng: 201-4 cho khu vực siêu sạch, 510-4 cho hành lang, tất cả báo cáo về một dashboard.
Cần thiết kế mạng cảm biến Airnet II cho phòng sạch của bạn? Liên hệ Techmaster để nhận tư vấn cấu hình, hiệu chuẩn ISO/IEC 17025 tại Việt Nam và demo thực tế.
Vậy chọn model Airnet II nào?
Quyết định theo 2 bước: (1) chọn độ nhạy khớp tiêu chuẩn ngành — 0,2 µm bán dẫn, 0,3 µm điện tử, 0,5 µm dược/thực phẩm; (2) chọn lưu lượng theo tốc độ và diện tích — 0,1 CFM cho điểm cục bộ tiết kiệm, 1,0 CFM khi cần nhanh và phủ rộng. Nếu bạn còn phân vân giữa cảm biến cố định và máy cầm tay, xem bài Lasair III vs Airnet II; muốn dựng hệ giám sát 24/7 hoàn chỉnh, xem bài Airnet II + FacilityPro.
Câu hỏi thường gặp
Airnet II 201-4 và 501-4 khác nhau thế nào?
Cùng lưu lượng 0,1 CFM và 4 kênh, nhưng 201-4 đo tới 0,2 µm (cho bán dẫn ISO Class 1–2) còn 501-4 đo tới 0,5 µm (cho dược GMP Grade A/B).
Bản 1,0 CFM có tốt hơn bản 0,1 CFM không?
Không hẳn “tốt hơn” — bản 1,0 CFM lấy mẫu nhanh và phủ thể tích lớn hơn, nhưng bản 0,1 CFM nhỏ gọn, tiết kiệm cho mạng nhiều điểm đo cục bộ. Chọn theo tốc độ và diện tích cần phủ.
Airnet II có gắn cố định giám sát liên tục được không?
Có. Đây chính là mục đích thiết kế: gắn cố định, cấp nguồn PoE, nối mạng Ethernet/Modbus TCP về FacilityPro để giám sát 24/7 và cảnh báo tức thời.
Các model có hiệu chuẩn theo tiêu chuẩn quốc tế không?
Có. Toàn bộ dòng hiệu chuẩn theo ISO 21501-4, hỗ trợ giám sát ISO 14644-2:2015 và EU GMP Annex 1; Techmaster hiệu chuẩn tại phòng ISO/IEC 17025 ở Việt Nam.
