Trong hồ sơ giám định, câu “hệ thống điện có dấu hiệu hư hỏng do ngập nước” và câu “điện trở cách điện đo được tại bốn điểm, kèm dạng sóng ghi lúc 09:14 ngày 12/8” có sức nặng khác hẳn nhau. Câu đầu là nhận định. Câu sau là dữ liệu. Giám định kỹ thuật ô tô đang dịch dần từ vế thứ nhất sang vế thứ hai, và dạng sóng là một trong số ít loại dữ liệu vừa đo nhanh được tại chỗ, vừa lưu lại được nguyên trạng.
Bài này dành cho giám định viên bảo hiểm, người thẩm định xe cũ và bộ phận xử lý tranh chấp: đo gì để có bằng chứng kỹ thuật ô tô dùng được, ghi hồ sơ thế nào để giữ giá trị, và điều kiện nào khiến một phép đo mất tác dụng chứng minh.
1. Vì sao dạng sóng hợp với công tác giám định
Ba tính chất khiến phép đo dạng sóng khác các cách đánh giá còn lại.
Nó ghi lại được. Một nhận định bằng mắt không tái lập được sau khi xe đã sửa hoặc đã bán. Một bản ghi dạng sóng thì vẫn còn nguyên, mở lại được, và người thứ ba xem lại được cùng dữ liệu đó.
Nó không phụ thuộc lời khai. Máy đọc lỗi cho biết ECU ghi nhận điều gì — và bộ nhớ lỗi có thể đã bị xoá trước khi xe đến tay giám định viên. Dạng sóng đo trạng thái vật lý hiện tại của mạch điện, không phụ thuộc vào việc ai đã thao tác gì trước đó.
Nó định lượng. “Máy phát yếu” là ý kiến. Một biên độ gợn sóng đo được, kèm mốc thời gian và điều kiện đo, là số liệu mà bên còn lại có thể kiểm chứng hoặc phản biện bằng chính phương pháp đó.
Cần nói rõ giới hạn: giá trị pháp lý của một hồ sơ phụ thuộc vào quy định áp dụng và vào thẩm quyền của đơn vị giám định, không phải vào thiết bị. Thiết bị chỉ quyết định chất lượng của dữ liệu trong hồ sơ.
2. Bộ thiết bị dành cho giám định kỹ thuật ô tô

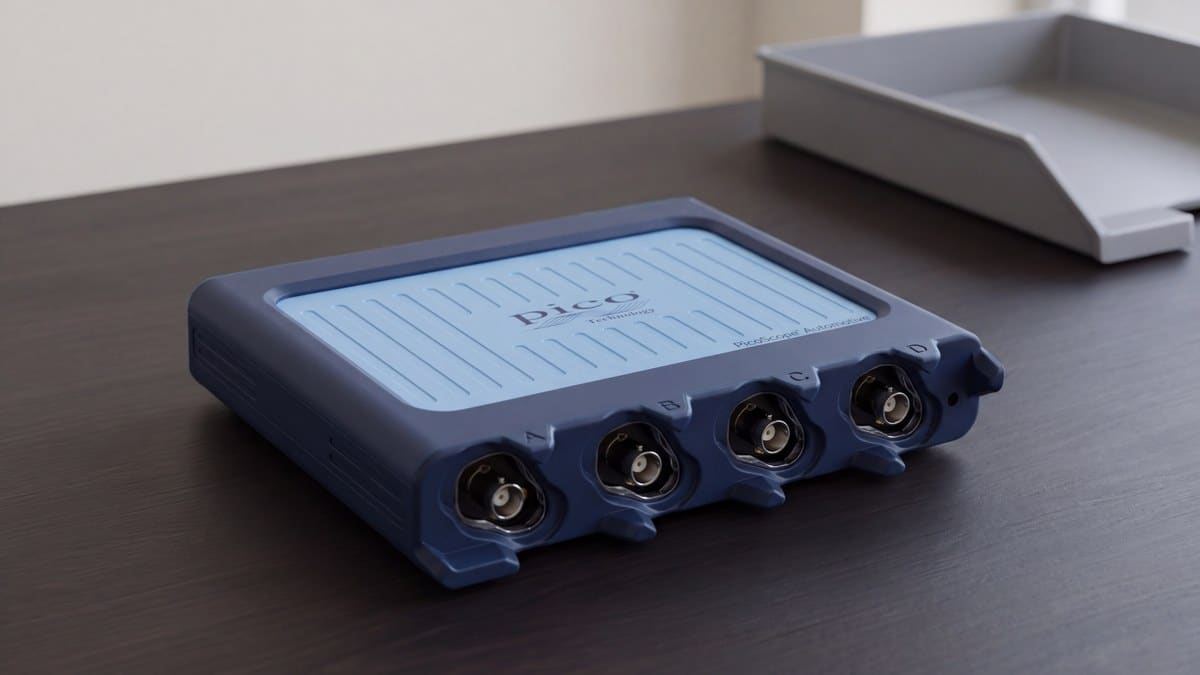

PicoScope Assessors Kit (PQ222) được cấu hình cho giám định viên và kiểm định viên phương tiện: nền tảng 4425A 4 kênh cùng nhóm phụ kiện tuyển chọn để thu thập dữ liệu đo khách quan về tình trạng điện – điện tử của xe. Dạng sóng đo được lưu và xuất báo cáo, dùng làm bằng chứng kỹ thuật thay cho nhận định cảm tính trong hồ sơ.
Theo thông số nhà sản xuất, máy PicoScope 4425A có 4 kênh, băng thông 20 MHz, độ phân giải 12-bit (tăng cường 16-bit), tốc độ lấy mẫu 400 MS/s, bộ nhớ 250 MS, dải điện áp ±50 mV đến ±200 V và đầu vào BNC nổi (floating).
Hai thông số có ý nghĩa trực tiếp với công tác giám định. Độ phân giải 12-bit quyết định mức chi tiết nhỏ nhất còn phân biệt được — với các dấu hiệu suy giảm nhẹ, đây là ranh giới giữa “thấy” và “không thấy”. Đầu vào BNC nổi cho phép đo an toàn trên xe khi các điểm đo không chung mát, giảm rủi ro tạo vòng mát ngoài ý muốn trên một chiếc xe đang tranh chấp mà bạn không được phép làm hỏng thêm.
3. Ba tình huống giám định và phép đo tương ứng
Danh mục nhà sản xuất nêu ba nhóm ứng dụng của bộ Assessors: giám định tổn thất, kiểm tra xe cũ và hồ sơ tranh chấp. Dưới đây là cách triển khai từng nhóm thành phép đo cụ thể.
| Tình huống | Câu hỏi cần trả lời | Phép đo |
|---|---|---|
| Giám định tổn thất sau sự cố | Hư hỏng hệ điện có phải do sự cố này không | Đo tình trạng mạch tại các điểm liên quan, ghi dạng sóng làm căn cứ đánh giá |
| Thẩm định xe cũ trước giao dịch | Hệ đề – sạc và cảm biến còn ở tình trạng nào | Đo dòng khởi động, gợn sóng máy phát, tín hiệu các cảm biến chính |
| Hồ sơ tranh chấp | Có dữ liệu nào kiểm chứng được không | Ghi dạng sóng lưu trữ kèm điều kiện đo, xuất báo cáo |
Với kiểm tra xe cũ, nhóm phép đo về hệ đề và hệ sạc thường cho tỉ lệ phát hiện cao nhất trên mỗi phút bỏ ra, vì đây là các hệ bị hao mòn theo thời gian và không thể “làm mới” bằng cách xoá lỗi. Một chiếc xe vừa được xoá sạch bộ nhớ lỗi vẫn để lộ tình trạng thật ở dạng sóng dòng khởi động.

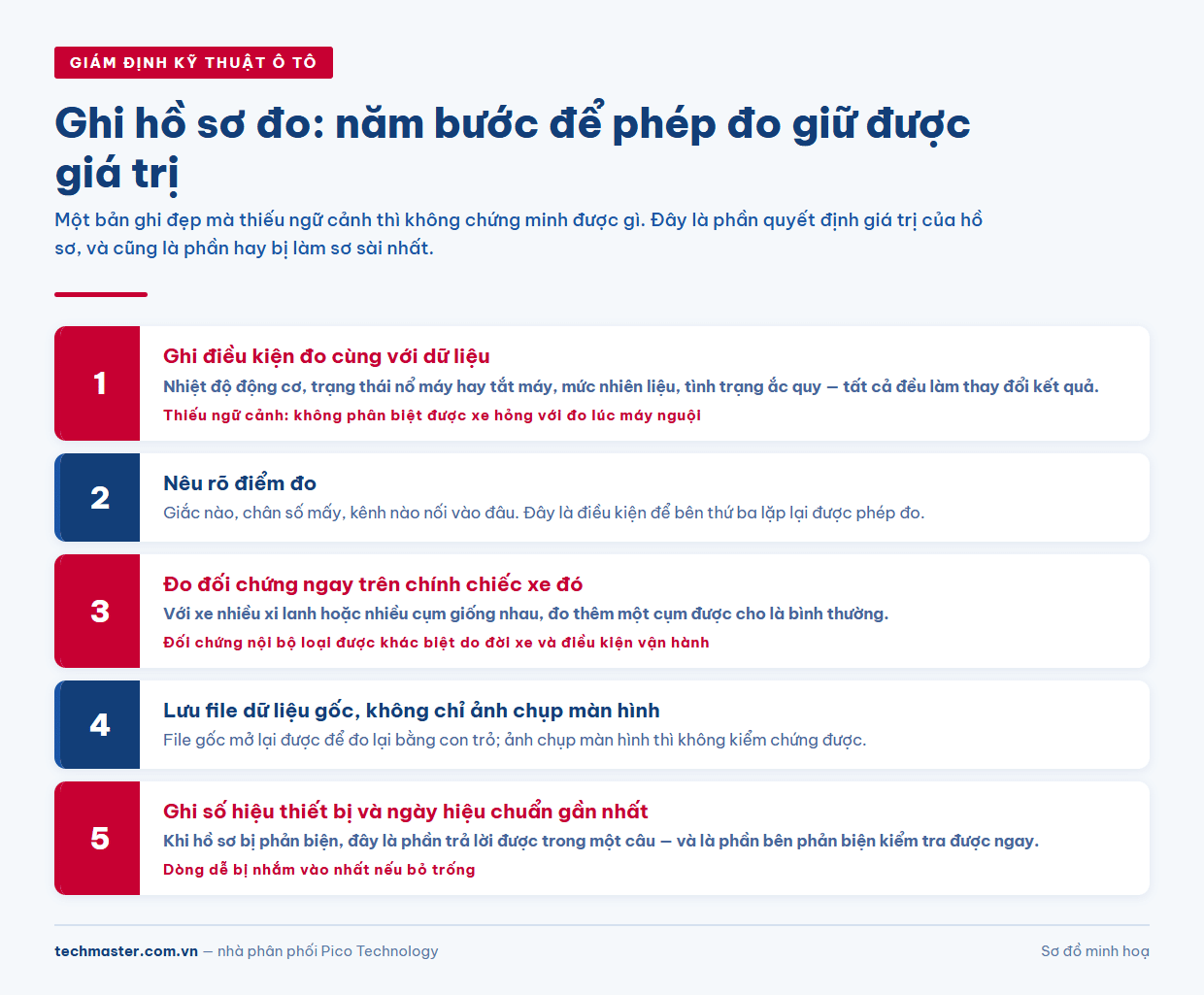

4. Quy trình ghi hồ sơ để phép đo giữ được giá trị
Đây là phần quyết định, và cũng là phần hay bị làm sơ sài. Một bản ghi đẹp mà thiếu ngữ cảnh thì không chứng minh được gì.
- Ghi điều kiện đo cùng với dữ liệu. Nhiệt độ động cơ, trạng thái nổ máy hay tắt máy, mức nhiên liệu và tình trạng ắc quy đều làm thay đổi kết quả. Thiếu ngữ cảnh, một biên độ bất thường không phân biệt được giữa “xe hỏng” và “đo lúc máy còn nguội”.
- Nêu rõ điểm đo. Đo tại giắc nào, chân số mấy, kênh nào nối vào đâu. Đây là điều kiện để bên thứ ba lặp lại phép đo.
- Đo đối chứng khi có thể. Với xe nhiều xi lanh hoặc nhiều cụm giống nhau, đo một cụm được cho là bình thường trên chính chiếc xe đó. Bản đối chứng nội bộ mạnh hơn một bản chuẩn lấy từ tài liệu, vì nó loại được khác biệt do đời xe và điều kiện vận hành.
- Lưu file gốc, không chỉ ảnh chụp màn hình. File gốc mở lại được để đo lại bằng con trỏ; ảnh chụp thì không.
- Ghi thông tin thiết bị và tình trạng hiệu chuẩn. Xem mục 6.
Công cụ hỗ trợ có sẵn trong phần mềm: dạng sóng tham chiếu để đặt bản đo cạnh bản chuẩn, kiểm tra mặt nạ cho phép đo lặp lại theo cùng một tiêu chí đạt/không đạt giữa các lần giám định khác nhau, và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất — đủ cho khối lượng hồ sơ của một giai đoạn làm việc dài mà không phải xoá bớt.

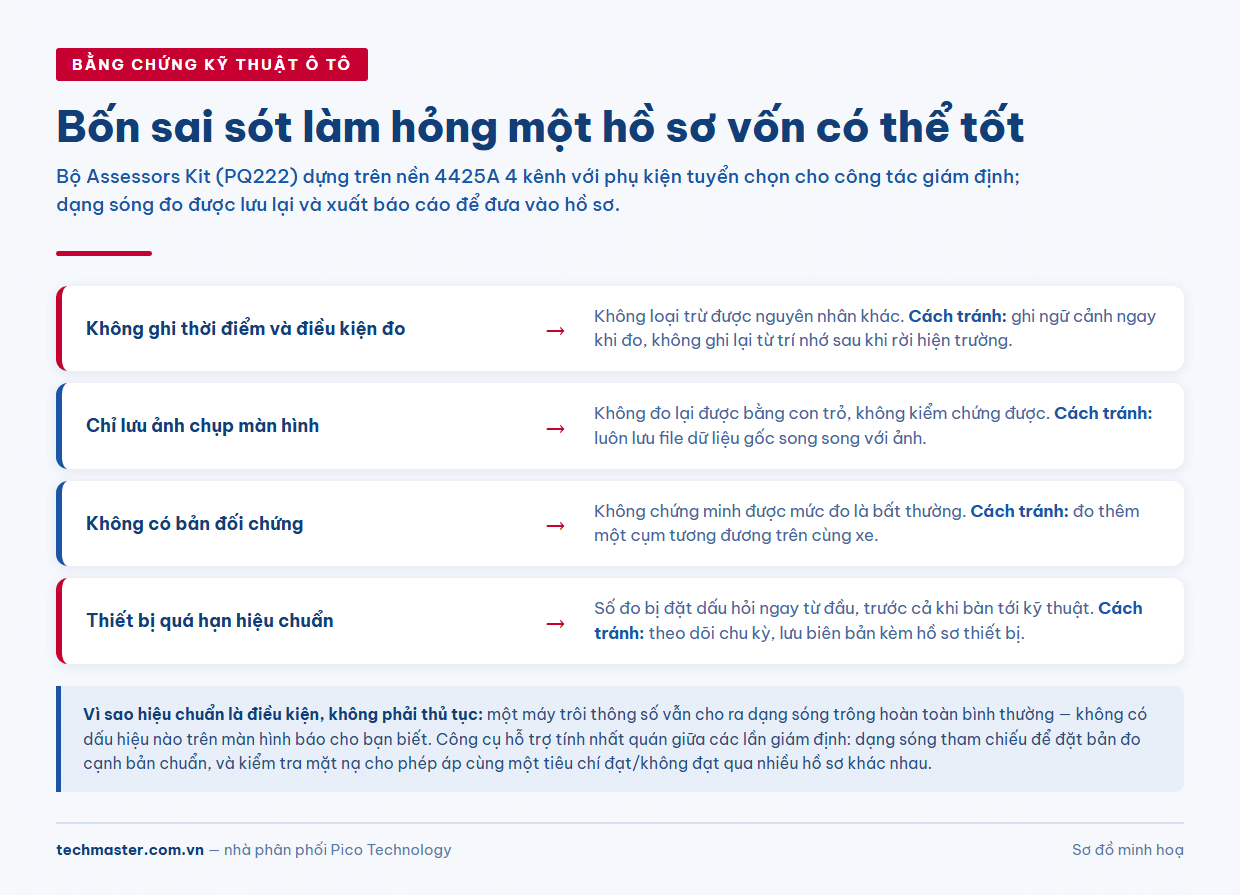

5. Bốn lý do khiến một phép đo mất giá trị chứng minh
Ngược lại với quy trình trên, đây là những sai sót làm hỏng một hồ sơ vốn có thể tốt:
| Sai sót | Hệ quả | Cách tránh |
|---|---|---|
| Không ghi thời điểm và điều kiện đo | Không loại trừ được nguyên nhân khác | Ghi ngữ cảnh ngay khi đo, không ghi lại từ trí nhớ |
| Chỉ lưu ảnh chụp màn hình | Không đo lại được bằng con trỏ, không kiểm chứng được | Luôn lưu file dữ liệu gốc |
| Không có bản đối chứng | Không chứng minh được mức đo là bất thường | Đo thêm một cụm tương đương trên cùng xe |
| Thiết bị quá hạn hiệu chuẩn | Số đo bị đặt dấu hỏi ngay từ đầu | Theo dõi chu kỳ, lưu biên bản kèm hồ sơ |
Dòng cuối bảng thường bị xem nhẹ nhất, nhưng lại là dòng dễ bị bên phản biện nhắm vào nhất — vì nó kiểm tra được ngay, không cần tranh luận về kỹ thuật.
6. Hiệu chuẩn: điều kiện để số đo đứng vững
Trong giám định bảo hiểm xe, sai số của thiết bị không còn là chuyện kỹ thuật thuần túy — nó là chuyện chứng cứ. Một máy trôi thông số vẫn cho ra dạng sóng trông hoàn toàn bình thường; không có dấu hiệu nào trên màn hình báo cho bạn biết. Cách duy nhất để biết là hiệu chuẩn định kỳ.
Thực hành nên áp dụng: đưa thiết bị vào chu kỳ hiệu chuẩn cố định, lưu biên bản, và ghi số hiệu thiết bị cùng ngày hiệu chuẩn gần nhất vào từng hồ sơ giám định. Khi hồ sơ bị phản biện, đây là phần trả lời được trong một câu. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster.
Về cách hiểu và trình bày sai số của một phép đo theo thời gian — nguồn sai số đến từ đâu, và công bố kết quả kèm sai số thế nào cho đúng — bài phân tích tín hiệu xung: thời gian lên, độ rộng xung và sai số đo trình bày chi tiết, và cùng nguyên tắc áp dụng cho dạng sóng trên xe.
