Một vòng nước siêu tinh khiết được chấm bằng sáu chỉ tiêu: điện trở suất, TOC, vi sinh, silica — và chỗ máy đếm hạt đứng

Trong hầu hết nhà máy bán dẫn và điện tử, câu “nước hôm nay đạt” được nói ra như thể nó là một con số. Thực tế nó là kết luận rút ra từ năm, sáu hoặc bảy phép đo khác nhau, do những thiết bị khác nhau thực hiện, ở những nhịp thời gian rất khác nhau — và những phép đo ấy hoàn toàn có thể mâu thuẫn với nhau trong cùng một ca. Bài viết này dựng lại bảng chỉ tiêu của một vòng nước siêu tinh khiết theo hướng dẫn ASTM D5127, chỉ ra mỗi chỉ tiêu thực sự nhìn thấy cái gì, và quan trọng hơn: chỉ ra ba tình huống mà chúng không đồng ý với nhau, vì đó là lúc đội vận hành phải biết tin ai.

Vì sao “nước đạt” không bao giờ là một con số

Một vòng nước siêu tinh khiết — thường gọi tắt là UPW — không phải là nước sạch theo nghĩa nước uống. Nó là nước đã bị lấy đi gần như mọi thứ: ion, phân tử hữu cơ, khí hoà tan, vi sinh vật, và các hạt rắn lơ lửng. Vấn đề là mỗi nhóm “thứ bị lấy đi” ấy cần một nguyên lý đo hoàn toàn khác nhau để phát hiện. Không có cảm biến nào nhìn thấy cả năm nhóm cùng lúc, và cũng không có công thức nào quy đổi nhóm này sang nhóm kia.

Đó là lý do bảng chỉ tiêu của một hệ UPW dài chứ không ngắn. Và đó cũng là lý do một câu hỏi rất tự nhiên của người mới — “máy đếm hạt có nói được nước sạch hay không?” — có câu trả lời thẳng thắn là không, nó chỉ trả lời được một phần. Phần ấy quan trọng, đôi khi là phần quan trọng nhất trong ngày xảy ra sự cố, nhưng nó vẫn là một phần.

Điều đáng nói là sự phân công này không phải quy ước nội bộ của một nhà máy nào. Nó nằm ngay trong tài liệu hướng dẫn được ngành dùng rộng rãi nhất cho nước dùng trong sản xuất điện tử và bán dẫn.

ASTM D5127 chấm nước bằng bao nhiêu chỉ tiêu

ASTM D5127 là hướng dẫn về chất lượng nước cho ngành điện tử và bán dẫn. Nó không phải một tiêu chuẩn bắt buộc theo kiểu quy chuẩn kỹ thuật; nó là guide — tài liệu hướng dẫn, đưa ra khuyến nghị. Nhưng nó là tài liệu được viện dẫn nhiều nhất khi một nhà máy phải trả lời câu hỏi “nước của anh thuộc hạng nào”.

Hai điểm về cấu trúc của nó đáng để nhớ:

Thứ nhất, nó phân nước thành nhiều hạng chứ không phải một. Tài liệu mô tả bảy phân hạng nước — E-1, E-1.1, E-1.2, E-1.3, E-2, E-3 và E-4 — và các phân hạng ấy được gắn với bề rộng đường mạch của linh kiện sẽ được sản xuất. Đầu trên của thang là loại nước dành cho các dải bề rộng đường mạch lớn hơn; đầu dưới của thang đi tới bề rộng đường mạch nhỏ tới 0,032 micromet. Nói cách khác, tài liệu này công nhận ngay từ đầu rằng không tồn tại một hạng “nước siêu tinh khiết” duy nhất: nhà máy làm linh kiện thô hơn không cần cùng loại nước với fab làm nút công nghệ tiên tiến, và trả tiền cho loại nước không cần thiết là một khoản lãng phí có thật.

Thứ hai, mỗi phân hạng được chấm bằng một danh mục tham số, không phải một chỉ số tổng hợp. Danh mục ấy bao gồm điện trở suất và nhiệt độ đi kèm, tổng carbon hữu cơ (TOC), oxy hoà tan, số đếm hạt theo dải cỡ bắt đầu từ 0,05 micromet trở lên, mức nhiễm vi khuẩn tính bằng CFU, silica ở cả dạng tổng và dạng hoà tan, các anion và amoni xác định bằng sắc ký ion, các kim loại xác định bằng ICP-MS, và cả nitơ hoà tan.

Hãy đọc lại danh sách ấy một lần nữa và đếm số nguyên lý đo có mặt trong đó: đo độ dẫn điện, đo oxy hoá carbon, đo tán xạ ánh sáng, nuôi cấy vi sinh, quang phổ khối, sắc ký. Sáu nguyên lý vật lý và sinh học khác nhau, sáu loại thiết bị, sáu nhóm người vận hành. Bảng chỉ tiêu UPW là một bảng liên ngành chứ không phải bảng của một phòng.

Với các phân hạng chặt nhất, những giá trị hay được nhắc tới trong tài liệu ngành là điện trở suất ở mức 18,2 megaohm·centimet, TOC ở mức một vài phần tỷ, giới hạn vi khuẩn ở mức vài CFU trên 100 mililit hoặc thấp hơn, và silica ở mức dưới một phần tỷ đối với dạng hoà tan. Ở đây cần một lưu ý trung thực: các con số cụ thể theo từng phân hạng nằm trong bản tiêu chuẩn có bản quyền, và bài viết này chỉ nêu chúng ở mức khoảng giá trị được trích dẫn phổ biến trong tài liệu ngành. Nếu bạn phải viết chúng vào một hồ sơ kỹ thuật, hãy lấy số từ bản tiêu chuẩn mua chính thức, không lấy từ một bài viết trên web — kể cả bài này.

Từng chỉ tiêu nhìn thấy gì — và mù với cái gì

Đây là phần có giá trị vận hành thật sự. Mỗi chỉ tiêu không chỉ có một “ngưỡng đạt”; nó còn có một vùng mù, và vùng mù ấy mới là thứ quyết định bạn cần bao nhiêu chỉ tiêu.

Điện trở suất — nhanh nhất, và mù với thứ không mang điện

Điện trở suất đo khả năng dẫn điện của nước, mà khả năng dẫn điện đến từ các ion tự do. Nước tinh khiết lý tưởng ở 25 °C có điện trở suất khoảng 18,2 megaohm·centimet, và con số ấy trở thành mốc quen thuộc đến mức nhiều người coi nó là định nghĩa của UPW.

Ưu điểm của nó rất lớn: phép đo liên tục, gần như tức thời, cảm biến rẻ, và độ nhạy với ion cực cao. Một sự cố ở cột trao đổi ion sẽ hiện ra trên đồng hồ điện trở suất trong vài giây.

Nhưng nó mù với gần như mọi thứ không phân ly thành ion. Một hạt silica lơ lửng không làm điện trở suất nhúc nhích. Một phân tử hữu cơ trung tính cũng vậy. Vi khuẩn cũng vậy. Nói cách khác: 18,2 megaohm·centimet là điều kiện cần, không phải điều kiện đủ — và một vòng nước có thể giữ nguyên con số đẹp đó suốt cả ca trong khi đang phát tán hạt lên wafer.

TOC — đo carbon, không đo hạt

Tổng carbon hữu cơ trả lời câu hỏi “trong nước còn bao nhiêu carbon gốc hữu cơ”. Đây là chỉ tiêu bắt được nhóm chất mà điện trở suất bỏ sót: dung môi còn sót, chất tách khuôn, sản phẩm phân huỷ của nhựa đường ống, và cả sản phẩm chuyển hoá của vi sinh.

Vùng mù của nó cũng rõ ràng: một hạt vô cơ — mảnh vụn kim loại, mảnh vỡ màng lọc, tinh thể silica — hầu như không đóng góp vào TOC. Ngược lại, một màng biofilm đang phát triển trong đoạn ống chết có thể đẩy TOC lên trước khi bất kỳ ai đếm được vi khuẩn trong mẫu nuôi cấy.

Vi sinh — chỉ tiêu chậm nhất trong bảng

Đếm vi khuẩn trong UPW thường được làm bằng cách lọc một thể tích nước qua màng rồi nuôi cấy. Kết quả tính bằng CFU trên một thể tích, và điểm quan trọng nhất về mặt vận hành không phải là ngưỡng, mà là thời gian: kết quả đến sau nhiều ngày, tức là sau khi nước đã được dùng để rửa hàng loạt lô sản phẩm.

Vì lý do ấy, chỉ tiêu vi sinh gần như không bao giờ đóng vai trò “phanh” trong thời gian thực. Nó đóng vai trò xác nhận xu hướng và kích hoạt điều tra hồi tố. Một hệ giám sát chỉ dựa vào vi sinh là một hệ luôn nhìn về quá khứ.

Silica — chỉ tiêu bị đánh giá thấp nhất

Silica được tách thành hai dạng: dạng hoà tan và dạng tổng. Sự phân đôi này tự nó đã nói lên một điều hay: cùng một nguyên tố có thể tồn tại vừa như chất tan vừa như hạt, và hai dạng ấy phải đo bằng hai đường khác nhau. Silica dạng keo — nằm ở ranh giới giữa “tan” và “hạt” — là ví dụ điển hình cho thấy ranh giới ấy do phương pháp đo vẽ ra chứ không phải do tự nhiên vẽ ra.

Hạt — đếm được số lượng, không biết chất

Máy đếm hạt trong dung dịch phát hiện hạt bằng ánh sáng tán xạ khi hạt đi qua buồng đo. Nó cho ra số hạt trên một thể tích, phân theo dải cỡ. Đó là toàn bộ những gì nó cho ra.

Nó không biết hạt ấy là silica, là mảnh nhựa, hay là cụm vi khuẩn kết bông. Nó không biết hạt ấy có làm hỏng sản phẩm hay không. Nhưng đổi lại, nó có hai thứ mà không chỉ tiêu nào khác trong bảng có được cùng lúc: tốc độ phản hồi tính bằng giây và khả năng chạy liên tục 24/7 trên chính đường ống.

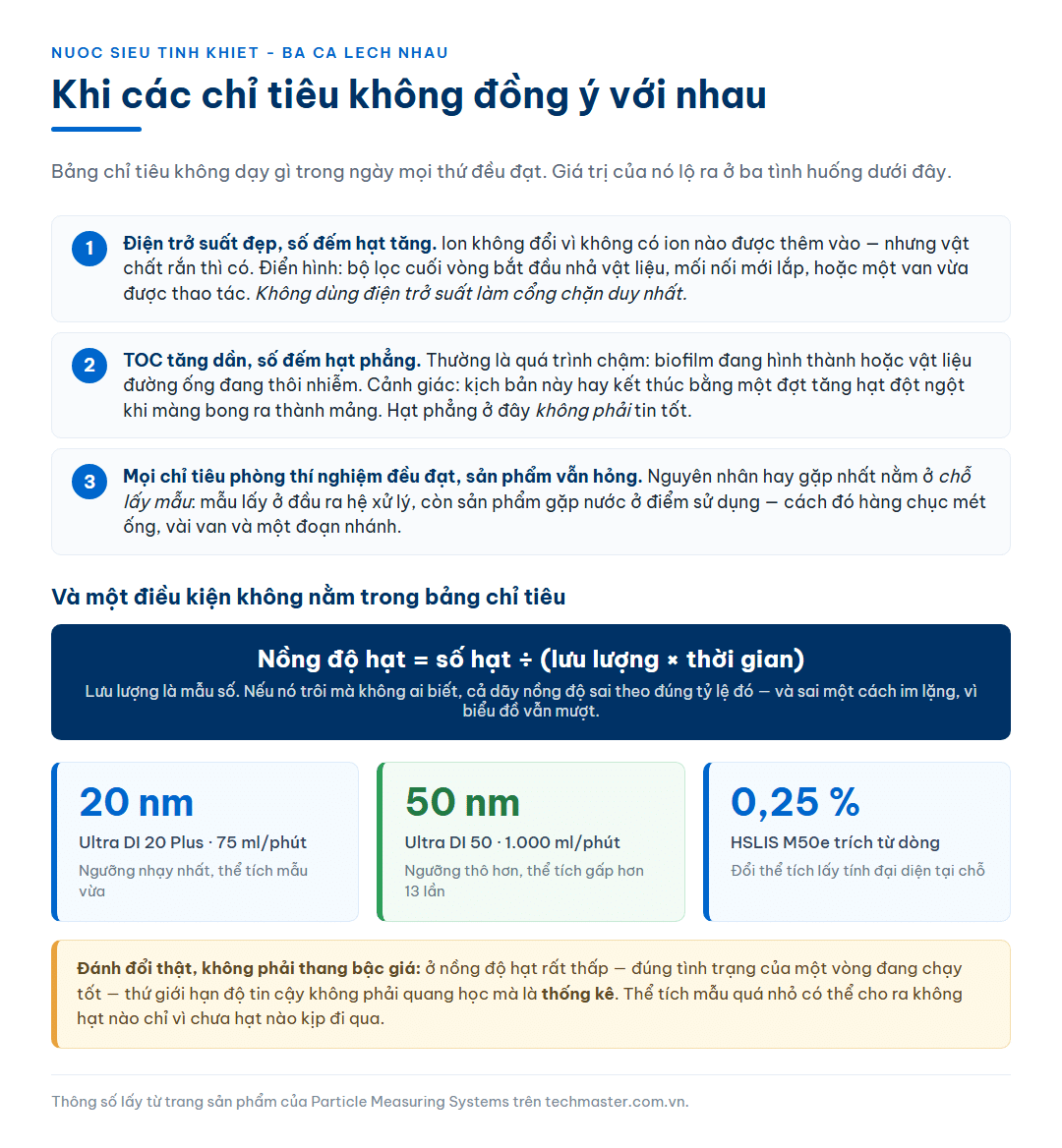

Ba tình huống các chỉ tiêu mâu thuẫn nhau

Khi mọi chỉ tiêu cùng đạt, bảng chỉ tiêu không dạy ta điều gì. Giá trị của nó lộ ra ở những ca chúng lệch nhau.

Tình huống 1 — điện trở suất đẹp, số đếm hạt tăng

Đây là ca phổ biến nhất và cũng dễ bị bỏ qua nhất, vì đồng hồ điện trở suất thường được treo ở chỗ ai cũng nhìn thấy còn dữ liệu hạt thì nằm trong phần mềm. Nguyên nhân điển hình: một bộ lọc cuối vòng bắt đầu nhả vật liệu, một mối nối mới lắp còn sinh hạt, hoặc một van vừa được thao tác. Ion không đổi vì không có ion nào được thêm vào — nhưng vật chất rắn thì có.

Kết luận vận hành: không được dùng điện trở suất làm cổng chặn duy nhất trước điểm sử dụng.

Tình huống 2 — TOC tăng dần, số đếm hạt phẳng

Kịch bản này thường trỏ tới một quá trình sinh học hoặc hoá học chậm: biofilm đang hình thành, hoặc một vật liệu đường ống đang thôi nhiễm. Máy đếm hạt có thể chưa thấy gì vì khối lượng vật chất vẫn ở dạng tan hoặc ở dạng cụm nhỏ hơn ngưỡng phát hiện.

Điều đáng cảnh giác là kịch bản này rất hay kết thúc bằng một đợt tăng hạt đột ngột, khi màng biofilm bong ra thành mảng. Nghĩa là TOC tăng dần trong khi hạt phẳng không phải là tin tốt — nó có thể là giai đoạn ủ.

Tình huống 3 — mọi chỉ tiêu phòng thí nghiệm đều đạt, sản phẩm vẫn hỏng

Ca khó chịu nhất. Nguyên nhân hay gặp nhất không nằm ở nước mà nằm ở chỗ lấy mẫu: mẫu được lấy ở đầu ra của hệ xử lý, còn wafer thì gặp nước ở điểm sử dụng, cách đó hàng chục mét đường ống, vài chiếc van và một đoạn ống nhánh. Mọi thứ sinh ra trên quãng đường ấy đều không có trong mẫu.

Đây chính là lý do cảm biến đo tại chỗ trên đường ống tồn tại như một lớp riêng, tách khỏi việc lấy mẫu mang về phòng thí nghiệm.

Nhịp đo: chỗ máy đếm hạt khác phần còn lại

Nếu xếp các chỉ tiêu theo trục thời gian thay vì theo trục “sạch/bẩn”, bức tranh trở nên rõ ràng hơn nhiều.

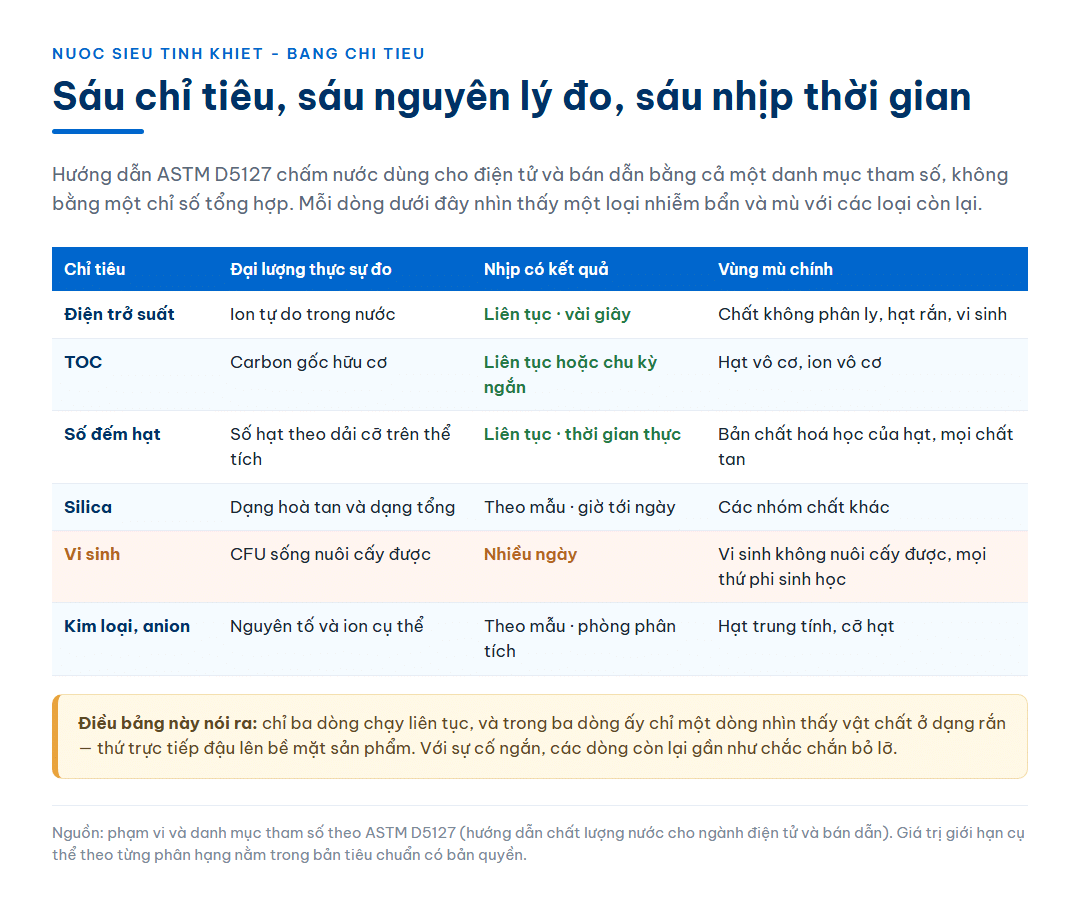

Chỉ tiêu	Đại lượng thực sự đo	Nhịp có kết quả	Vùng mù chính
Điện trở suất	Ion tự do	Liên tục, vài giây	Chất không phân ly, hạt rắn, vi sinh
TOC	Carbon hữu cơ	Liên tục hoặc theo chu kỳ ngắn	Hạt vô cơ, ion vô cơ
Số đếm hạt	Số hạt theo dải cỡ	Liên tục, thời gian thực	Bản chất hoá học của hạt, chất tan
Silica	Silica tan và tổng	Theo mẫu, hàng giờ tới hàng ngày	Các chất khác
Vi sinh	CFU sống nuôi cấy được	Nhiều ngày	Vi sinh không nuôi cấy được, mọi thứ phi sinh học
Kim loại, anion	Nguyên tố và ion cụ thể	Theo mẫu, phòng phân tích	Hạt trung tính, cỡ hạt

Cột “nhịp có kết quả” giải thích vì sao đầu tư vào đo hạt trực tuyến lại có tỷ lệ hoàn vốn khác hẳn các chỉ tiêu còn lại. Trong bảng trên chỉ có ba hàng chạy liên tục, và trong ba hàng ấy chỉ có một hàng nhìn thấy vật chất ở dạng rắn — thứ trực tiếp đậu lên bề mặt sản phẩm. Với sự cố ngắn — một xung áp suất, một thao tác van, một đợt bong màng — thì phép đo theo mẫu gần như chắc chắn bỏ lỡ, đơn giản vì lúc kỹ thuật viên cầm chai tới thì sự kiện đã trôi qua.

Cấu hình đo hạt tương ứng với từng hạng nước

Khi đã xác định vòng nước của mình thuộc hạng nào, câu hỏi kế tiếp là ngưỡng phát hiện nào là tương xứng. Nguyên tắc chung của ngành là ngưỡng đo phải nhỏ hơn đáng kể so với kích thước cấu trúc đang chế tạo — đo ở dải quá lớn thì mọi số liệu đều đẹp một cách vô nghĩa.

Trong danh mục của Particle Measuring Systems, ba cấu hình hay gặp cho nước siêu tinh khiết phân biệt nhau chủ yếu ở cặp ngưỡng nhạy và lưu lượng mẫu:

Cấu hình	Ngưỡng nhỏ nhất	Lưu lượng mẫu	Vị trí thường dùng
PMS Ultra DI 20 Plus	20 nm (9 nm với hạt vàng)	75 ml/phút ±10%, hiệu suất đếm 100% lượng mẫu	Vòng UPW của fab ở nút công nghệ tiên tiến
PMS Ultra DI 20	20 nm, bốn kênh 20 · 50 · 70 · 100 nm	75 ml/phút ±10%	Điểm cần dải nano nhưng thể tích mẫu vừa
PMS Ultra DI 50	50 nm (0,05 µm)	1.000 ml/phút	Giám sát khối lượng nước lớn, cần mẫu đại diện hơn
PMS HSLIS M50e	Bốn kênh 0,05 · 0,1 · 0,15 · 0,2 µm	100 ml/phút ±10%; lấy 0,25% thể tích dòng hoặc 0,25 ml/phút	Cảm biến đo tại chỗ, gắn thẳng trên đường ống

Có một chi tiết trong bảng trên đáng dừng lại: Ultra DI 50 có ngưỡng thô hơn nhưng lưu lượng gấp hơn mười ba lần. Đây không phải là “bản yếu hơn”. Ở nồng độ hạt rất thấp — đúng tình trạng của một vòng UPW đang chạy tốt — thứ giới hạn độ tin cậy của con số không phải quang học mà là thống kê: nếu thể tích đi qua buồng đo quá nhỏ, bạn có thể đếm được không hạt nào chỉ vì chưa có hạt nào kịp đi qua. Chọn giữa ngưỡng nhạy hơn và thể tích lớn hơn là một đánh đổi thật, không phải một thang bậc giá.

Sự phân đôi giữa đo theo mẫu và đo tại chỗ cũng vậy. HSLIS M50e chỉ trích một phần rất nhỏ của dòng — 0,25% thể tích dòng hoặc 0,25 ml/phút — nhưng trích liên tục, ngay tại vị trí quan tâm. Nó đánh đổi thể tích lấy tính đại diện về không gian và thời gian.

Vì sao lưu lượng là điều kiện, không phải phụ kiện

Có một điểm mà bảng chỉ tiêu không nói ra nhưng lại quyết định phần lớn độ tin cậy của cột “số đếm hạt”: phép đo nồng độ hạt là một phép chia, và mẫu số của phép chia ấy là thể tích đã đi qua buồng đo. Thể tích ấy được suy ra từ lưu lượng nhân thời gian.

Nghĩa là nếu lưu lượng trôi khỏi giá trị danh định mà không ai biết, toàn bộ dãy số nồng độ sẽ sai theo đúng tỷ lệ đó — và sai một cách im lặng, vì biểu đồ vẫn mượt, vẫn có xu hướng, vẫn trông như dữ liệu tốt. Đây là kiểu sai số nguy hiểm nhất trong đo lường: không có triệu chứng bên ngoài.

Trên một vòng nước có áp suất và nhiệt độ dao động theo nhịp sản xuất, giữ lưu lượng ổn định qua cảm biến không phải chuyện hiển nhiên. Đó là lý do bộ điều khiển lưu lượng UPW PMS tồn tại như một hạng mục riêng chứ không phải một món phụ kiện tuỳ chọn: nó duy trì dòng ổn định qua cảm biến, để phép chia luôn có mẫu số đúng. Dòng bộ điều khiển lưu lượng nước siêu tinh khiết PMS Flow Control được thiết kế để ghép với các cảm biến đếm hạt dung dịch của cùng hệ, và lắp bổ sung được vào hệ đo đã có.

Nói gọn lại: trong bảng chỉ tiêu, số đếm hạt là kết quả; lưu lượng là điều kiện để kết quả ấy có nghĩa. Hai thứ ấy không cùng hạng mục, và cũng không thay thế nhau được.

Bốn sai lầm hay gặp khi đọc bảng chỉ tiêu

Sai lầm 1 — coi điện trở suất là chỉ tiêu tổng. Vì nó liên tục, rẻ và dễ hiểu, nó hay bị nâng lên thành đại diện cho toàn bộ chất lượng nước. Nhưng nó chỉ nhìn thấy ion. Một vòng nước đạt 18,2 megaohm·centimet vẫn có thể trượt ở hạt, ở TOC, hoặc ở vi sinh.

Sai lầm 2 — so số đếm hạt giữa hai cấu hình có ngưỡng khác nhau. Số đếm luôn là “số hạt lớn hơn ngưỡng X”. Đổi X thì đổi luôn con số, kể cả khi nước không đổi chút nào. So một điểm đo ở ngưỡng 20 nm với một điểm đo ở ngưỡng 50 nm rồi kết luận điểm nào bẩn hơn là một so sánh vô nghĩa.

Sai lầm 3 — lấy mẫu ở chỗ tiện thay vì chỗ có ý nghĩa. Điểm lấy mẫu nằm ở đầu ra hệ xử lý cho con số đẹp nhất và ít phiền nhất. Nó cũng là con số ít liên quan nhất tới thứ chạm vào sản phẩm.

Sai lầm 4 — coi mọi chỉ tiêu có cùng độ trễ. Đặt vi sinh và số đếm hạt cạnh nhau trên cùng một bảng theo dõi tuần khiến người đọc ngầm hiểu chúng nói về cùng một khoảng thời gian. Chúng không. Một bên nói về mẫu lấy tuần trước, một bên nói về phút vừa rồi.

Tóm lại

Bảng chỉ tiêu của một vòng nước siêu tinh khiết là một bảng phân công, không phải một danh sách kiểm tra để tick cho đủ. Mỗi dòng trong bảng nhìn thấy một loại nhiễm bẩn và mù với các loại còn lại; mỗi dòng chạy ở một nhịp thời gian riêng. Máy đếm hạt không nói được nước có sạch hay không — nhưng nó là dòng duy nhất trong bảng vừa nhìn thấy vật chất rắn, vừa trả lời trong vài giây, vừa chạy được liên tục ngay tại điểm bạn quan tâm. Trong ngày mọi thứ bình thường, đó là một dòng dữ liệu buồn tẻ. Trong ngày có sự cố ngắn, đó thường là dòng duy nhất còn lưu lại bằng chứng.
