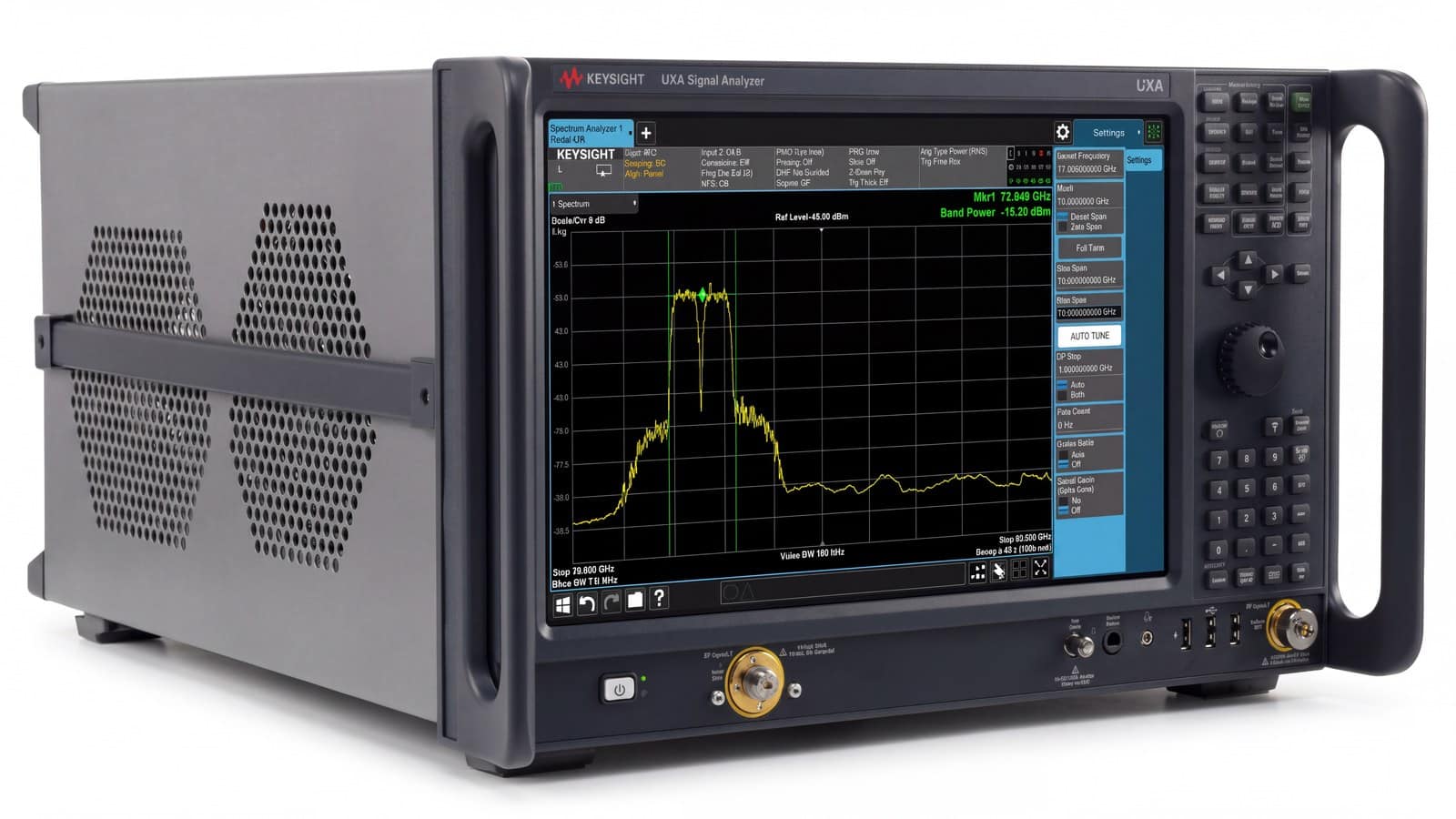

Keysight N9041B là máy phân tích tín hiệu UXA, tầng cao nhất của dòng X-Series, phủ tới 110 GHz và có băng phân tích tối đa 1 GHz. Nhưng một cấu hình N9041B không phải lúc nào cũng có đủ ngần ấy: dải tần, băng phân tích và phân tích thời gian thực đều là tùy chọn. Bài này đi qua các nhóm ngành thường cần lớp máy này (radar và tác chiến điện tử, 5G/6G sóng milimet, vệ tinh, phòng nghiên cứu bán dẫn, hiệu chuẩn) và chỉ ra tùy chọn nào gắn với nhu cầu nào. Mọi con số lấy từ data sheet N9041B của Keysight.
Keysight N9041B là gì và có những gì trong data sheet?
Data sheet của Keysight mô tả N9041B là máy phân tích tín hiệu UXA màn hình cảm ứng đa điểm, dải tần “2 Hz đến 90 hoặc 110 GHz”. Hai mức này ứng với hai tùy chọn dải tần: tùy chọn 590 (Input 2 tới 90 GHz) và tùy chọn 5CX (Input 2 tới 110 GHz). Cả hai cấu hình đều có Input 1 phủ 2 Hz đến 50 GHz. Data sheet ghi chú thêm: với tùy chọn 590, tần số tối đa thực tế phụ thuộc băng phân tích đã chọn, tính theo công thức 90 GHz trừ một nửa băng phân tích (tính bằng GHz).
Đây là máy phân tích tín hiệu UXA N9041B đang được Keysight bán; trang sản phẩm không ghi ngừng sản xuất. Nếu bạn đang cân nhắc tầng thấp hơn, hãy xem bài về N9040B UXA trong 5 ngành.

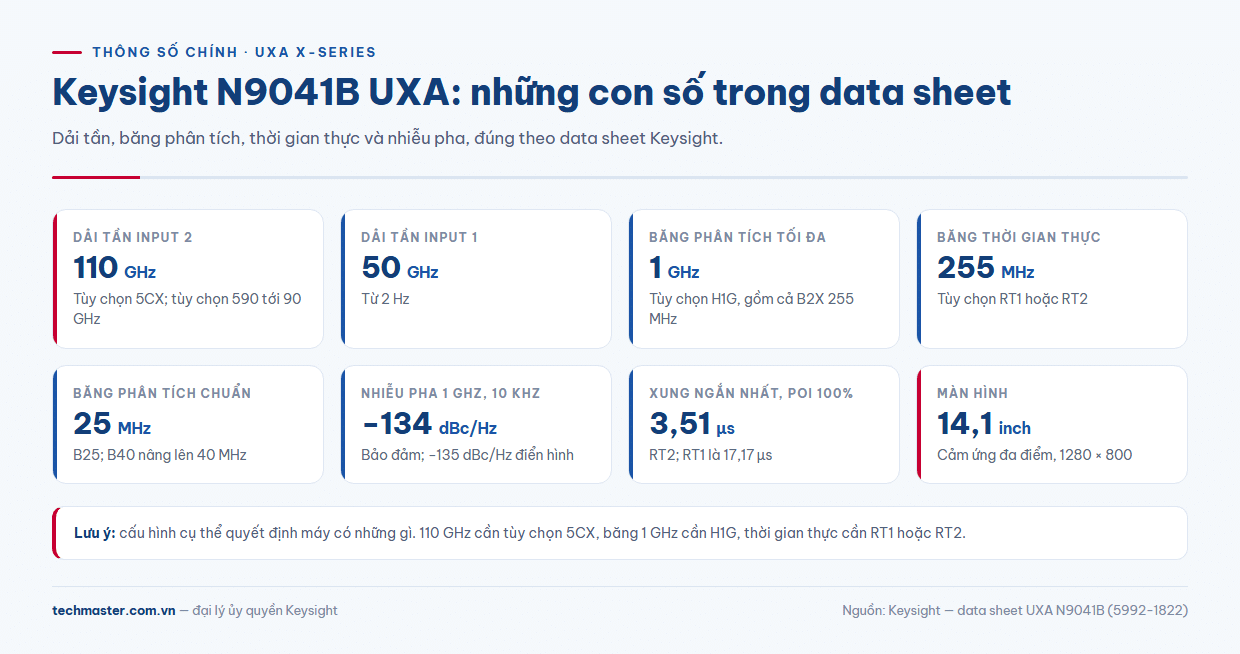

| Thông số | Giá trị theo data sheet N9041B |
|---|---|
| Dải tần | Input 1: 2 Hz – 50 GHz; Input 2: tới 90 GHz (tùy chọn 590) hoặc 110 GHz (tùy chọn 5CX) |
| Băng phân tích | 25 MHz (B25, chuẩn), 40 MHz (B40), 1 GHz (H1G, tự động gồm B2X 255 MHz) |
| Phân tích thời gian thực | RT1/RT2, băng tới 255 MHz |
| Nhiễu pha, 1 GHz, lệch 10 kHz | −134 dBc/Hz bảo đảm, −135 dBc/Hz điển hình |

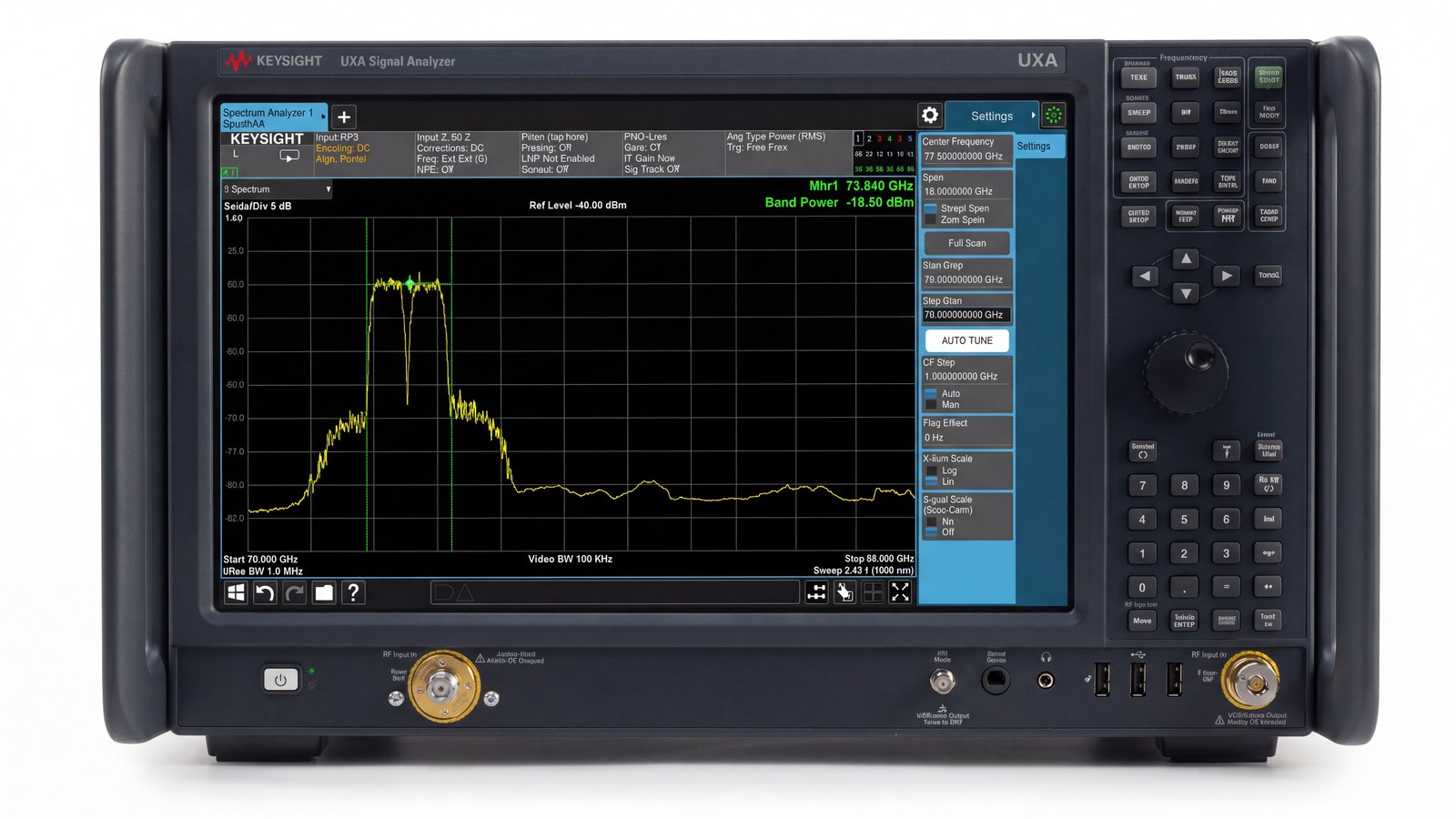

| Màn hình | Cảm ứng điện dung đa điểm 14,1 inch, 1280 × 800 |
| Trộn ngoài | Cổng SMA cái, ghép chung cho phân cực trộn, ngõ vào IF và ngõ ra LO |

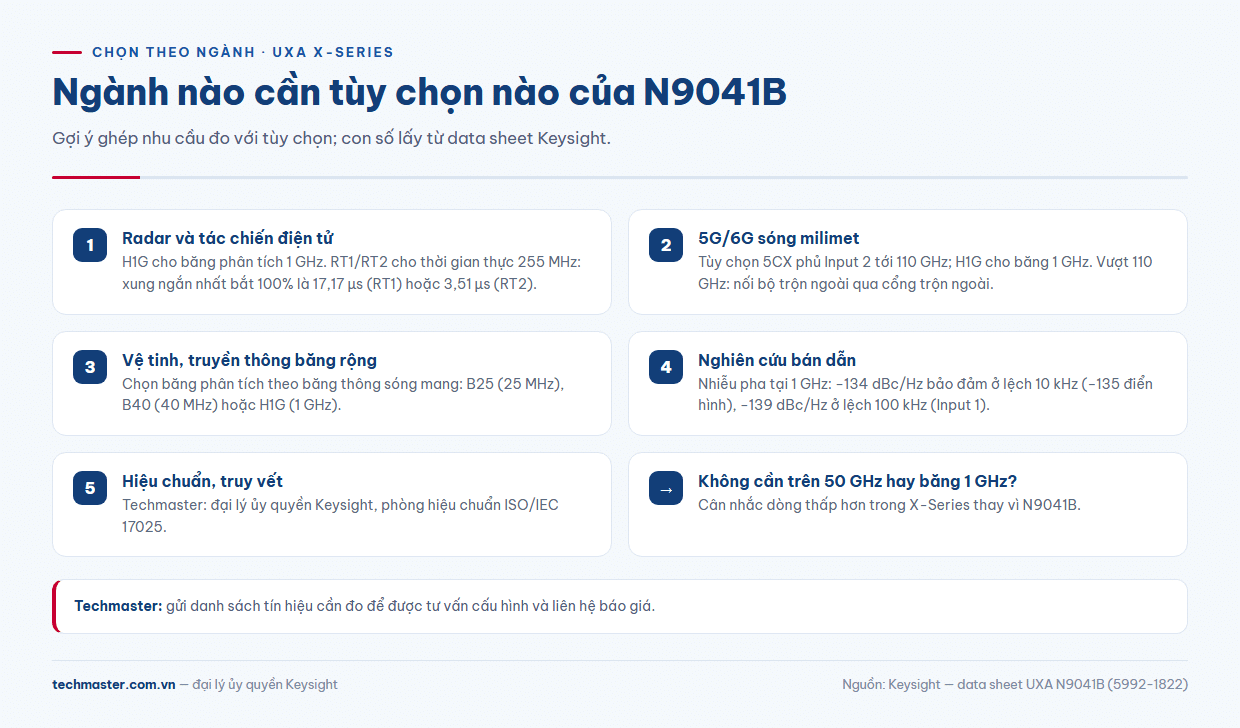

Radar và tác chiến điện tử: băng rộng và bắt tín hiệu ngắn
Xung radar và tín hiệu nhảy tần đòi hỏi hai thứ cùng lúc: băng phân tích đủ rộng để nhìn trọn xung chirp, và khả năng không bỏ sót xung ngắn. Với N9041B, tùy chọn H1G đưa băng phân tích lên 1 GHz. Tùy chọn RT1 hoặc RT2 biến máy thành máy phân tích phổ thời gian thực với băng tới 255 MHz. Theo data sheet, tín hiệu ngắn nhất được bắt với xác suất chặn 100% ở độ chính xác biên độ đầy đủ là 17,17 µs với RT1 và 3,51 µs với RT2.
Nói cách khác, nếu xung hay bước nhảy tần dài hàng chục µs thì RT1 đã chạm tới; nếu chỉ vài µs thì phải chọn RT2. Cách hiển thị và trigger cho tín hiệu thoáng qua có trong bài phân tích phổ thời gian thực.
5G/6G sóng milimet: máy phân tích tín hiệu UXA cho nghiên cứu
Khi sóng mang tiến vào vùng sóng milimet và sub-THz, ba việc cùng khó lên: mất mát ở đầu nối, nhiễu pha của bộ dao động và băng thông tín hiệu lớn. Một máy phân tích tín hiệu UXA giải quyết hai trong ba việc ngay trong thân máy: dải tần đủ cao và băng phân tích 1 GHz với H1G. Với các nghiên cứu vượt 110 GHz, cổng trộn ngoài cho phép nối bộ trộn ngoài. Các bài toán này được phân tích trong đo kiểm sub-THz cho 6G và đo EVM 5G FR2 mmWave.
Vệ tinh và truyền thông băng rộng
Đường truyền vệ tinh dùng băng rộng ở tần số cao, và mỗi tầng chuyển đổi tần số thêm một nguồn sản phẩm điều chế. Cần dải tần đủ để nhìn cả tín hiệu lẫn hài của nó, và băng phân tích đủ để giải điều chế cả sóng mang. Cấu hình có H1G cho băng phân tích 1 GHz; cấu hình chỉ có B40 (40 MHz) phù hợp với công việc phổ và tín hiệu hẹp hơn. Hãy chọn theo băng thông sóng mang lớn nhất cần đo.
Phòng nghiên cứu bán dẫn và vật liệu: nhiễu pha
Ở phòng thí nghiệm bán dẫn và vi sóng, công việc thường là đo bộ dao động, bộ khuếch đại công suất, bộ nhân tần và thiết bị trên wafer. Nhiễu pha của chính máy phân tích phải thấp hơn nhiễu pha của thiết bị đang đo. Data sheet N9041B cho nhiễu pha tại sóng mang 1 GHz: −93 dBc/Hz ở lệch 10 Hz (điển hình), −134 dBc/Hz bảo đảm ở lệch 10 kHz (−135 dBc/Hz điển hình) và −139 dBc/Hz ở lệch 100 kHz (−141 dBc/Hz điển hình). Các con số này là của Input 1; Input 2 có bảng riêng trong data sheet.
Hiệu chuẩn và duy trì độ tin cậy
Một máy phân tích ở tầng 110 GHz chỉ có giá trị khi kết quả đo truy vết được. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, tư vấn cấu hình khi mua và hiệu chuẩn định kỳ sau đó. Data sheet cũng nêu khối lượng cần tính vào kế hoạch lắp đặt: 34,9 kg tịnh cho cấu hình cơ bản (danh định), 36,7 kg khi có H1G.
Máy phân tích phổ Keysight: chọn N9041B hay dòng thấp hơn?
Không phải bài toán nào cũng cần 110 GHz. Nếu tín hiệu dưới 50 GHz và không cần băng 1 GHz, các dòng thấp hơn trong X-Series thường hợp lý hơn. Máy phân tích phổ Keysight N9041B đáng cân nhắc khi ít nhất một trong ba điều kiện đúng: cần đo trên 50 GHz, cần băng phân tích 1 GHz, hoặc cần cả hai trong một máy. Xem thêm các dòng còn lại tại trang Keysight của Techmaster. Để được tư vấn cấu hình theo danh sách tín hiệu cần đo, vui lòng liên hệ báo giá qua trang Keysight N9041B.
Câu hỏi thường gặp
Keysight N9041B đo được tới bao nhiêu GHz?
Theo data sheet, Input 1 phủ 2 Hz đến 50 GHz; Input 2 tới 90 GHz với tùy chọn 590 hoặc tới 110 GHz với tùy chọn 5CX.
N9041B thông số băng phân tích là bao nhiêu?
Có ba mức: 25 MHz (B25, chuẩn), 40 MHz (B40) và 1 GHz (H1G, tự động gồm phần cứng IF 255 MHz của B2X). Phân tích phổ thời gian thực RT1/RT2 có băng tới 255 MHz.
Tín hiệu ngắn nhất N9041B bắt được ở chế độ thời gian thực?
Với xác suất chặn 100% ở độ chính xác biên độ đầy đủ: 17,17 µs với RT1 và 3,51 µs với RT2, theo data sheet Keysight.
