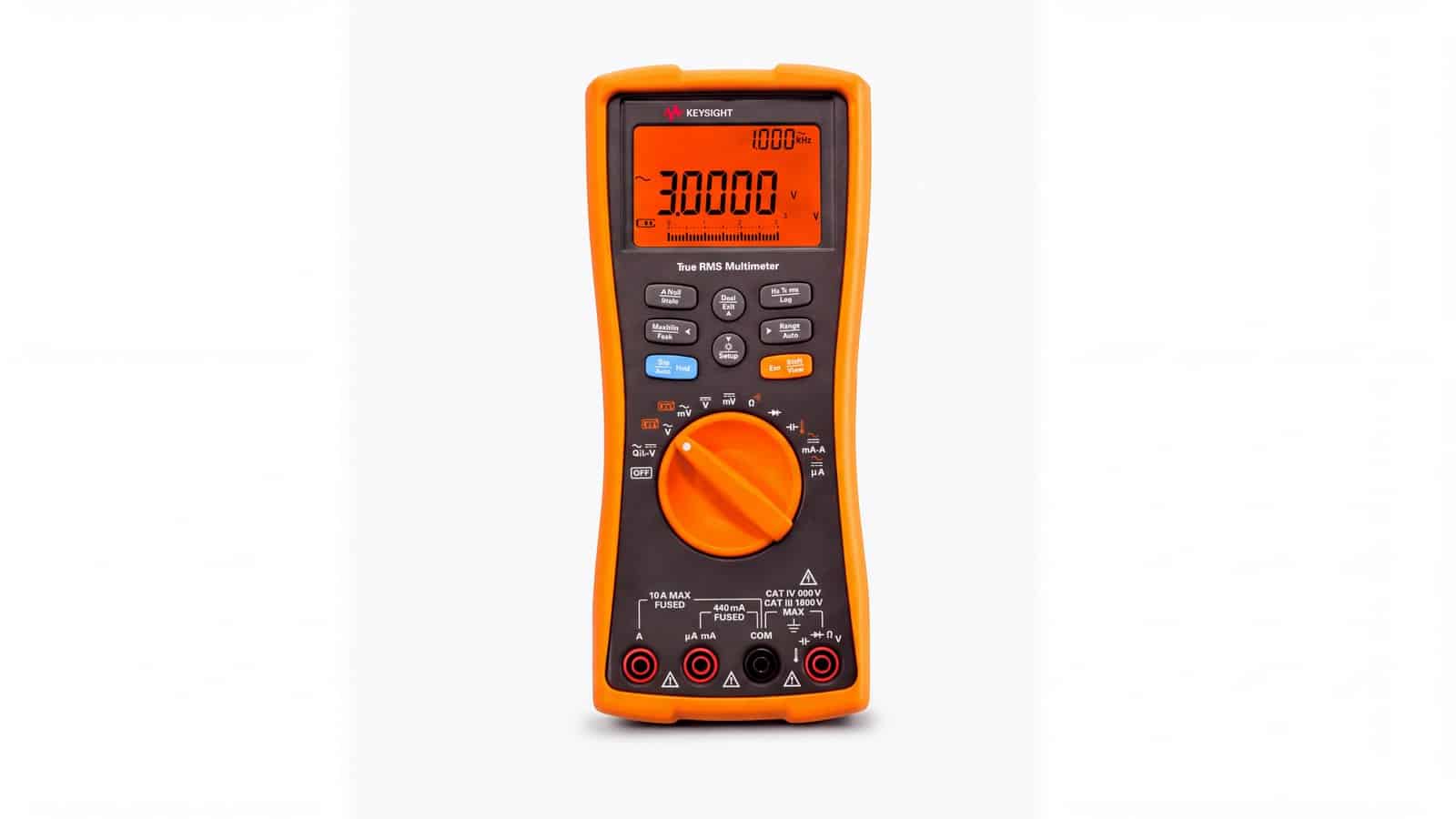

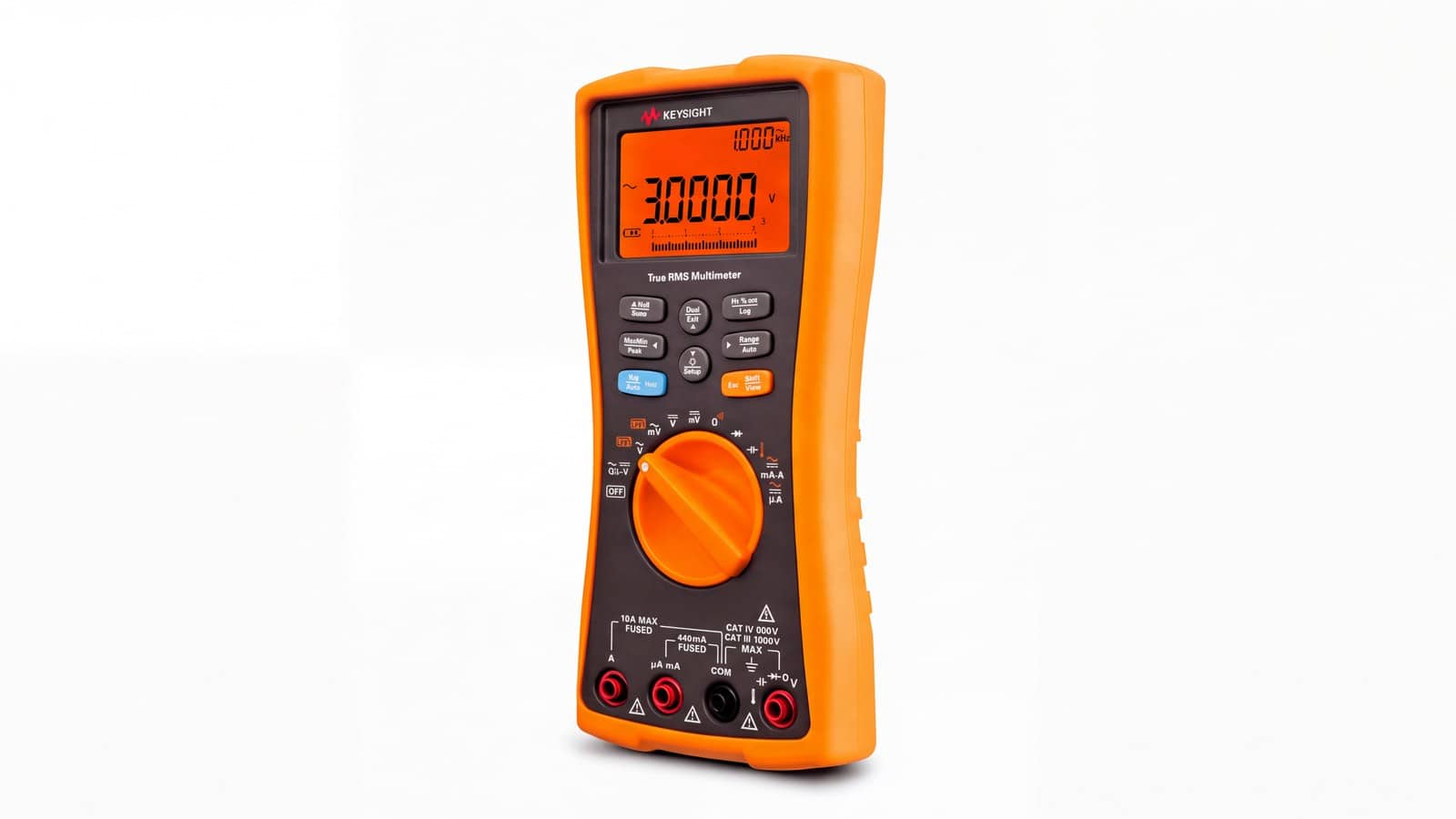

Keysight U1272A là đồng hồ vạn năng cầm tay 4½ chữ số, độ phân giải 30.000 count, True RMS, được viết ra cho người đi đo tại tủ điện, hộp nối và bảng điều khiển hơn là cho bàn thí nghiệm. Điểm khác biệt trong họ U1270 nằm ở hai chế độ chỉ có trên U1272A: chế độ trở kháng vào thấp ZLow để loại điện áp ma, và Smart Ω để bù điện áp lệch khi đo điện trở. Bài này đi theo trình tự một buổi đo thực tế, mọi con số lấy từ tài liệu Keysight về họ U1270 và sách hướng dẫn U1271A/U1272A.
Lưu ý trước khi đọc tiếp: trang sản phẩm Keysight ghi U1272A ở trạng thái ngừng sản xuất (Discontinued). Nội dung dưới đây vẫn đúng cho máy đang dùng và cho việc hiệu chuẩn; phần cuối bài nói về hướng thay thế.
Đồng hồ vạn năng cầm tay Keysight U1272A đo được những gì?
Theo tài liệu họ U1270 của Keysight, dòng này đo điện áp AC và DC tới 1000 V, dòng điện tới 10 A (20 A trong 30 giây), kèm điện trở, thông mạch, thử diode, điện dung và nhiệt độ. Khi cần nhìn hai đại lượng cùng lúc, phím Dual cho phép hiển thị chẳng hạn điện áp AC ở màn hình chính và tần số hoặc điện áp DC ở màn hình phụ. Bộ lọc thông thấp (LPF) giúp đọc ổn định tín hiệu sau biến tần, còn chức năng Peak bắt xung ngắn tới 250 µs, hữu ích khi khảo sát dòng khởi động động cơ.
Bạn có thể xem cấu hình và liên hệ báo giá tại trang đồng hồ vạn năng cầm tay Keysight U1272A của Techmaster.
Đo điện áp ma bằng ZLow trên U1272A
Điện áp ma (ghost voltage) xuất hiện khi dây đang có điện chạy song song với dây không dùng, ghép điện dung làm dây “chết” vẫn hiện một điện áp đáng kể trên đồng hồ trở kháng cao. Bạn đo ra số vôn lớn nhưng chạm vào không có gì: đó là tình huống điển hình.

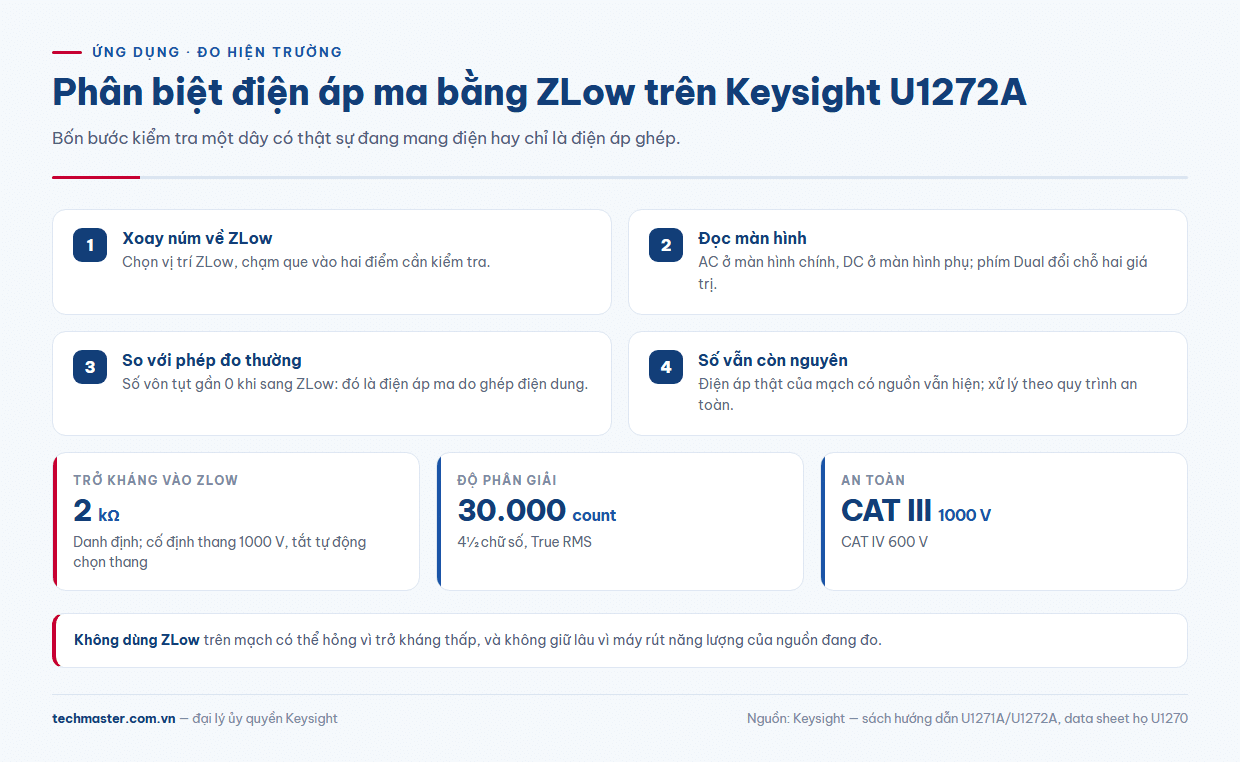

Sách hướng dẫn mô tả cách xử lý: xoay núm về vị trí ZLow, chạm que vào hai điểm cần kiểm tra. Chế độ này đặt trở kháng vào khoảng 2 kΩ (danh định) qua hai que, đủ thấp để xả điện áp ghép nhưng không làm sai điện áp thật của mạch có nguồn. Vài điểm cần nhớ:
- Trong ZLow, máy tắt tự động chọn thang và cố định ở thang 1000 V; điện áp AC hiện ở màn hình chính, DC ở màn hình phụ.
- Không dùng ZLow trên mạch có thể hỏng vì trở kháng thấp 2 kΩ, chẳng hạn mạch tín hiệu hoặc cảm biến.
- Dùng lâu sẽ rút năng lượng của nguồn đang đo. Keysight còn gợi ý dùng ZLow để thử pin: nếu điện áp tụt dần khi đo thì pin không còn đủ dung lượng.
Smart Ω: đo điện trở khi mạch còn điện áp lệch
Điện áp DC tồn dư trên mạch hoặc trong đầu vào làm sai số điện trở, nhất là ở thang thấp. Smart Ω dùng hai dòng thử khác nhau, lấy hiệu hai lần đo để triệt điện áp lệch rồi hiển thị điện trở đã hiệu chỉnh. Màn hình phụ hiện điện áp lệch (mV) hoặc dòng rò (µA), đổi qua lại bằng phím View.
Chức năng áp dụng cho các thang 30 Ω, 300 Ω, 3 kΩ, 30 kΩ và 300 kΩ. Điện áp lệch tối đa bù được là +50 mV/−30 mV ở thang 30 Ω và +1,0 V/−0,2 V ở các thang còn lại. Vượt ngưỡng đó, máy báo trên màn hình phụ thay vì trả số sai. Keysight nêu hai ứng dụng: đo điện trở cặp nhiệt và đo dòng rò diode.
Thử diode, thông mạch và điện dung
Với thử diode, U1272A có Auto-diode: máy tự đánh giá chiều thuận và chiều ngược. Diode được coi là tốt khi điện áp thuận nằm trong 0,3 V đến 0,8 V và chiều ngược hở (OL); máy kêu một tiếng khi đạt, hai tiếng khi không đạt. Ở chế độ thử diode thông thường, máy hiển thị điện áp thuận tới khoảng 3,1 V.
Thông mạch có còi và đèn nền nháy, bắt được ngắn mạch hoặc hở mạch chỉ kéo dài 1 ms. Bạn có thể chọn báo khi mạch ngắn hoặc báo khi mạch hở. Với điện dung, Keysight dặn xả tụ điện trước khi đo, ấn phím Null với que hở để trừ điện dung ký sinh của que, và với tụ trên 1000 µF phải xả hoàn toàn để có số đúng.
Ghi dữ liệu trên U1272A
Chức năng Data Logging lưu dữ liệu vào bộ nhớ không mất khi tắt máy hoặc thay pin. Có ba kiểu: ghi tay (Manual), ghi theo chu kỳ (Interval) và ghi theo sự kiện (Event). Bảng dung lượng trong sách hướng dẫn cho U1272A:
- Manual: 100 điểm.
- Interval: 10.000 điểm; Event dùng chung bộ nhớ với Interval.
Dữ liệu có thể chuyển sang máy tính qua cáp hồng ngoại và phần mềm Keysight GUI Data Logger. Cách làm thực tế: đặt Interval ghi điện áp nguồn của một tải trong ca chạy, sau đó xuất ra xem chỗ sụt áp mà đo tay không bắt được.
Keysight U1272A thông số an toàn: CAT III 1000 V, CAT IV 600 V
Ký hiệu trên máy và trong sách hướng dẫn ghi Category III 1000 V và Category IV 600 V. Theo định nghĩa trong cùng tài liệu, CAT III là phép đo ở hệ thống điện trong tòa nhà; CAT IV là phép đo tại nguồn cấp hạ áp, ví dụ đầu vào công tơ. Chọn theo vị trí đo quan trọng hơn con số cao nhất. Một số quy tắc từ hướng dẫn an toàn:
- Cẩn trọng khi làm việc trên 60 V DC, 30 V AC RMS hoặc 42,4 V đỉnh vì có nguy cơ giật.
- Kiểm tra máy bằng nguồn đã biết trước khi tin số đo.
- Cắm que chung trước, que nóng sau; khi tháo thì ngược lại.
- Đo dòng phải cắt điện và mắc nối tiếp; xả tụ cao áp trước khi đo điện trở, diode, điện dung.
- Khi dùng LPF cho điện áp AC, giá trị thật thường cao hơn số hiển thị vì thành phần tần số cao đã bị lọc.
DMM cầm tay U1270: chọn U1272A, U1271A hay U1273A?

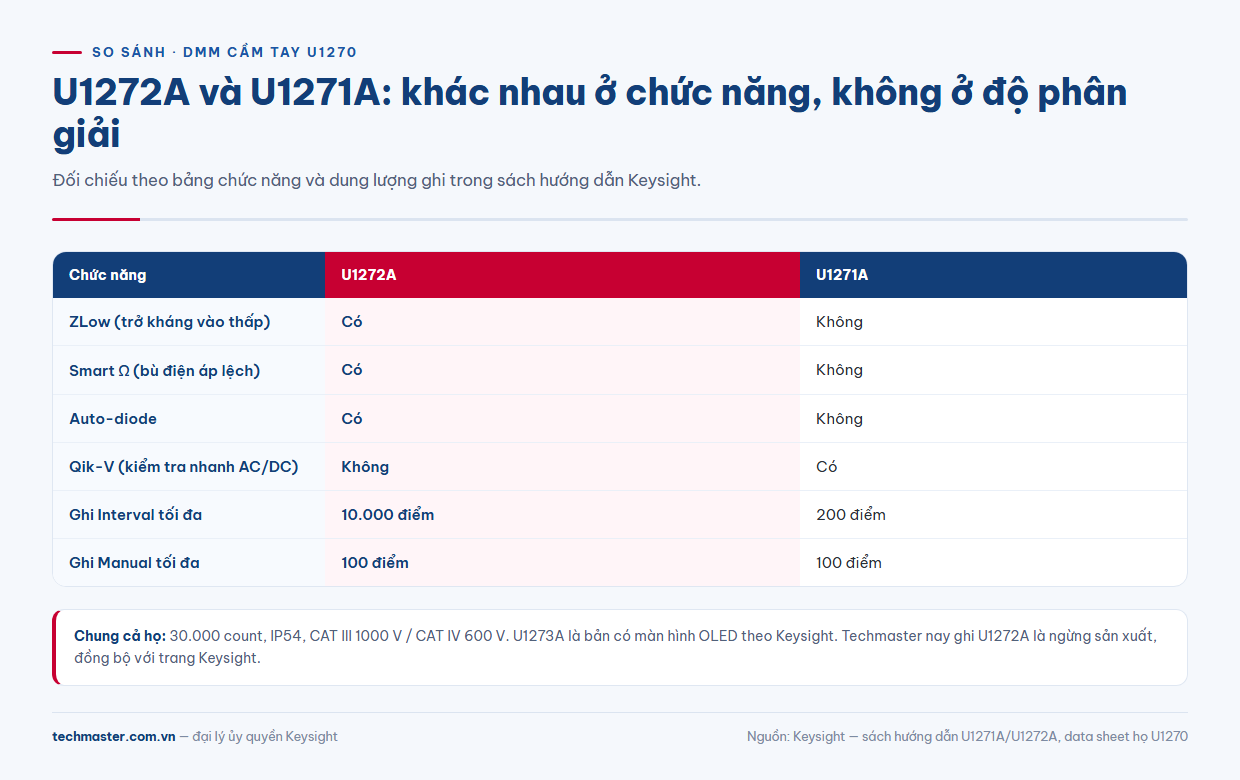

Ba model trong họ dùng chung nền tảng 30.000 count. Sách hướng dẫn cho biết ZLow, Smart Ω và Auto-diode chỉ có trên U1272A; còn Qik-V (kiểm tra nhanh có điện áp AC hoặc DC) chỉ có trên U1271A. Bộ nhớ Interval của U1271A là 200 điểm, so với 10.000 điểm của U1272A. Keysight định danh U1273A là bản có màn hình OLED.
Techmaster cũng có hai bài về họ này cho những ai đang cân nhắc: Keysight U1271A trong các ngành và Keysight U1273A trong các ngành. Nếu cần đo dòng không tiếp xúc, xem thêm ứng dụng ampe kìm Keysight U1192A.
Tình trạng ngừng sản xuất và hướng thay thế
Trang sản phẩm Keysight đánh dấu U1272A là Discontinued, và theo thông tin Keysight công bố, cả họ U1270 dự kiến ngừng vào ngày 1/12/2025 với gợi ý thay thế là họ U1250 hoặc U1282 (4½ chữ số). Nếu bạn đang sở hữu Keysight U1272A, máy vẫn dùng và hiệu chuẩn bình thường. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025; xem thêm các dòng đang bán tại trang Keysight. Liên hệ để được tư vấn model thay thế và báo giá.
Lưu ý: trang sản phẩm Techmaster hiện ghi độ bền IP67, trong khi Keysight công bố IP54 cho họ U1270; hãy lấy IP54 làm chuẩn.
