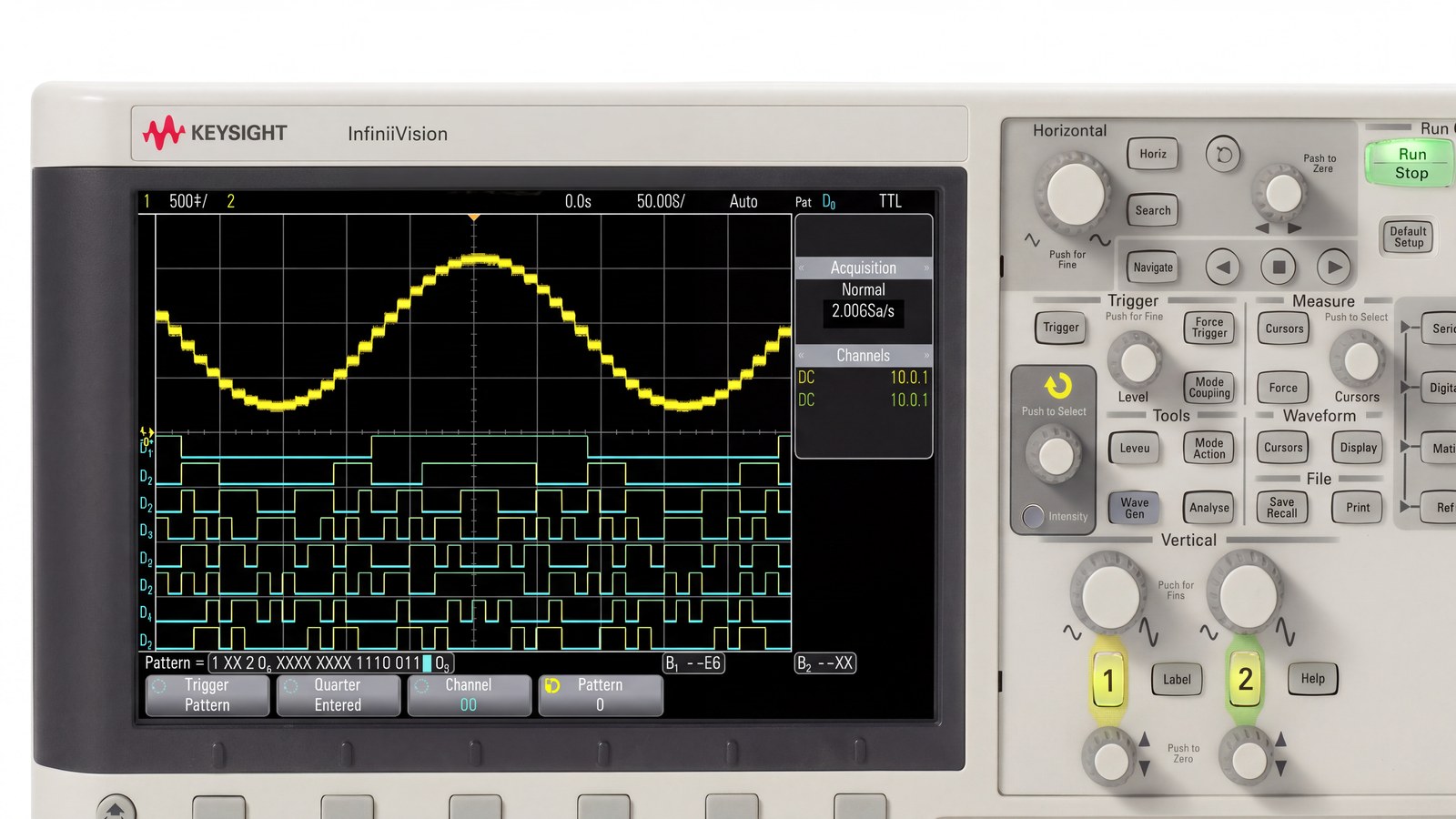

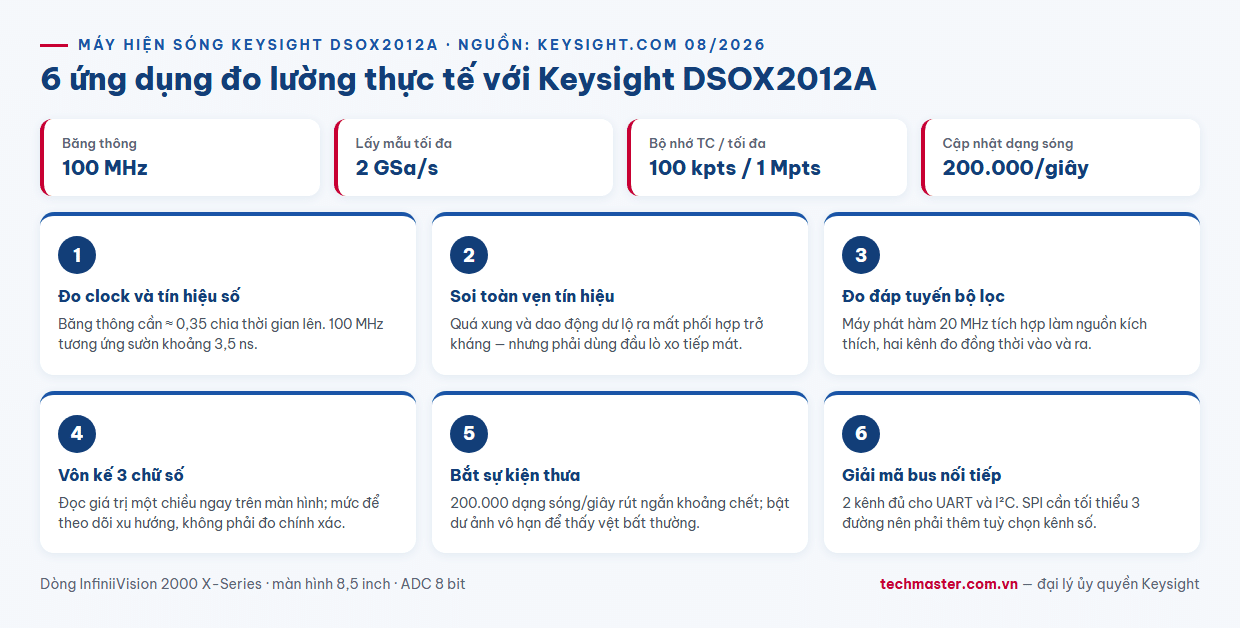

Bậc 100 MHz là ranh giới mà nhiều bàn thí nghiệm dừng lại: đủ cho clock vài chục MHz, đủ cho sườn xung vài nano giây, và vẫn nằm trong ngân sách của một phòng lab nhỏ. Máy hiện sóng Keysight DSOX2012A thuộc dòng InfiniiVision 2000 X-Series ở đúng bậc đó. Bài viết không liệt kê tính năng mà đi qua sáu phép đo cụ thể, mỗi phép nói rõ đặt máy thế nào và ở đâu thông số của máy bắt đầu hụt.
Thông số nền của Keysight DSOX2012A
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight. Đây là mốc để đối chiếu ở từng ứng dụng phía sau.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Băng thông | 100 MHz |
| Kênh analog / kênh số | 2 / 0 |
| Tốc độ lấy mẫu tối đa | 2 GSa/s |
| Bộ nhớ tiêu chuẩn / tối đa | 100 kpts / 1 Mpts |
| Tốc độ cập nhật dạng sóng | 200.000 dạng sóng/giây |
| Độ phân giải ADC | 8 bit |
| Màn hình | 8,5 inch |
| Nâng cấp có sẵn | kênh số, máy phát 20 MHz, vôn kế 3 chữ số, giải mã bus nối tiếp, mask test |
1. Đo clock và tín hiệu số ở vùng vài chục MHz
Đây là công việc mà bậc 100 MHz được chọn để làm. Nguyên tắc chọn băng thông: băng thông cần thiết xấp xỉ 0,35 chia cho thời gian lên của tín hiệu, chứ không phải tần số lặp của nó. Một clock 20 MHz nghe có vẻ nhẹ, nhưng nếu sườn của nó chỉ 3,5 ns thì thành phần phổ đã đòi khoảng 100 MHz — vừa chạm trần máy.
Hệ quả thực dụng: với Keysight DSOX2012A 100 MHz, hãy đo thời gian lên trước rồi mới kết luận. Nếu thời gian lên đo được xấp xỉ 3,5 ns, rất có thể bạn đang nhìn giới hạn của máy chứ không phải của mạch. Cách kiểm chứng: thời gian lên thật gần đúng bằng căn bậc hai của hiệu bình phương giữa giá trị đo được và thời gian lên riêng của máy. Khi hai giá trị này gần nhau, phép đo đã hết ý nghĩa và cần bậc băng thông cao hơn.
2. Soi tính toàn vẹn tín hiệu: quá xung, dao động dư và phản xạ
Bậc 100 MHz đủ để nhìn thấy các hiện tượng đường truyền mà bậc thấp hơn làm mượt mất. Quá xung và dao động dư sau sườn là dấu hiệu của mất phối hợp trở kháng; khoảng cách giữa các đỉnh dao động cho biết chiều dài đường truyền gây phản xạ.
Điều kiện để phép đo này có giá trị nằm ở que đo chứ không ở máy. Dây kẹp mát dài tạo thành một vòng cảm kháng, và vòng đó tự sinh ra dao động dư trên màn hình — bạn sẽ đi sửa một lỗi không tồn tại. Cách làm đúng: tháo mũ que đo, dùng đầu lò xo tiếp mát cắm thẳng vào điểm mát ngay cạnh chân đo. Đây là thay đổi có tác động lớn nhất tới chất lượng phép đo ở dải này.
3. Đo đáp tuyến bộ lọc bằng máy phát hàm tích hợp
Tuỳ chọn máy phát hàm 20 MHz gắn trong máy biến một thiết bị thành hai. Quy trình đo đáp tuyến của bộ lọc thụ động trở nên gọn: đưa tín hiệu từ máy phát vào đầu vào bộ lọc, đo đồng thời đầu vào trên kênh 1 và đầu ra trên kênh 2, rồi quét tần số từng bước và ghi lại tỉ số biên độ.
Vì nguồn kích thích và bộ thu nằm trong cùng một máy nên không phải lo lệch chuẩn thời gian giữa hai thiết bị rời. Giới hạn cần biết: máy phát dừng ở 20 MHz, nên phương pháp này chỉ áp dụng cho bộ lọc có tần số cắt trong dải đó. Trên mức ấy, công cụ đúng là máy phân tích mạng.
4. Dùng vôn kế 3 chữ số làm phép đo song song
Tuỳ chọn vôn kế tích hợp giải quyết một phiền toái nhỏ nhưng lặp đi lặp lại: khi đang xem dạng sóng mà cần biết giá trị một chiều ở điểm khác, bạn phải với tay lấy đồng hồ vạn năng. Vôn kế 3 chữ số cho phép đọc giá trị đó ngay trên màn hình máy hiện sóng.
Cần đặt đúng kỳ vọng: ba chữ số là mức để theo dõi xu hướng và kiểm tra nhanh mức nguồn, không phải để đo chính xác. Khi cần độ phân giải thật — đo sụt áp nhỏ, dòng rò, hay hiệu chuẩn — hãy dùng thiết bị chuyên dụng như trong bài ứng dụng đồng hồ vạn năng cầm tay Keysight U1233A.
5. Bắt sự kiện thưa bằng tốc độ cập nhật 200.000 dạng sóng/giây
Tốc độ cập nhật thực chất là một bài toán xác suất. Máy chỉ nhìn thấy tín hiệu trong lúc đang thu; phần còn lại là khoảng chết dành cho xử lý và vẽ. Với 200.000 dạng sóng mỗi giây, khoảng chết ngắn hơn nhiều so với các máy chỉ vẽ vài nghìn dạng sóng, nên xác suất tóm được một sự cố hiếm tăng lên rõ rệt.
Quy trình thực dụng: đặt trigger sườn ở mức bình thường, bật hiển thị dư ảnh vô hạn rồi để máy chạy vài phút. Sự kiện bất thường sẽ hiện ra dưới dạng một vệt mờ tách khỏi chùm sóng chính. Khi đã biết nó nằm ở đâu về biên độ và thời gian, mới siết điều kiện trigger để bắt đúng nó và phân tích chi tiết.
6. Giải mã bus nối tiếp và giới hạn hai kênh
Phần lớn lỗi trên bo mạch nhúng nằm ở lớp giao tiếp. Gói nâng cấp giải mã và trigger bus nối tiếp hiển thị thẳng địa chỉ và byte dữ liệu dưới dạng sóng, thay vì bắt bạn đếm sườn xung bằng mắt.
Nhưng số kênh mới là điều kiện quyết định. Máy có 2 kênh analog và không có kênh số ở cấu hình tiêu chuẩn, đủ cho UART một chiều hoặc I²C vốn chỉ cần hai đường SCL và SDA. Với SPI cần tối thiểu ba đường — clock, dữ liệu và chip select — hai kênh là không đủ. Đây là lúc cân nhắc tuỳ chọn kênh số để chuyển máy sang cấu hình tín hiệu hỗn hợp, hoặc chọn model bốn kênh; bài so sánh Keysight DSOX2004A đối chiếu trực tiếp các mức cấu hình này.
Bộ nhớ tiêu chuẩn 100 kpts và vì sao nên nâng lên 1 Mpts
Đây là chi tiết dễ bỏ sót nhất khi so sánh máy hiện sóng: cấu hình tiêu chuẩn có bộ nhớ 100 kpts, còn 1 Mpts là mức tối đa sau nâng cấp. Khác biệt không nằm ở con số mà ở tốc độ lấy mẫu thực tế.
Quan hệ rất đơn giản: tốc độ lấy mẫu thực bằng độ sâu bộ nhớ chia cho khoảng thời gian đang hiển thị. Nếu đặt trục thời gian để nhìn cửa sổ 10 ms, với 100 kpts máy chỉ còn lấy 10 MSa/s — các gai hẹp cỡ vài chục nano giây sẽ biến mất khỏi bản ghi dù máy có băng thông 100 MHz. Cũng cửa sổ đó, 1 Mpts giữ được 100 MSa/s. Nói cách khác, băng thông quyết định bạn nhìn được sườn nhanh tới đâu, còn bộ nhớ quyết định bạn giữ được độ phân giải đó trong cửa sổ dài bao lâu. Với các phép đo cần quan sát cả chu trình khởi động của nguồn mà vẫn thấy xung chuyển mạch bên trong, bộ nhớ mới là thông số giới hạn.

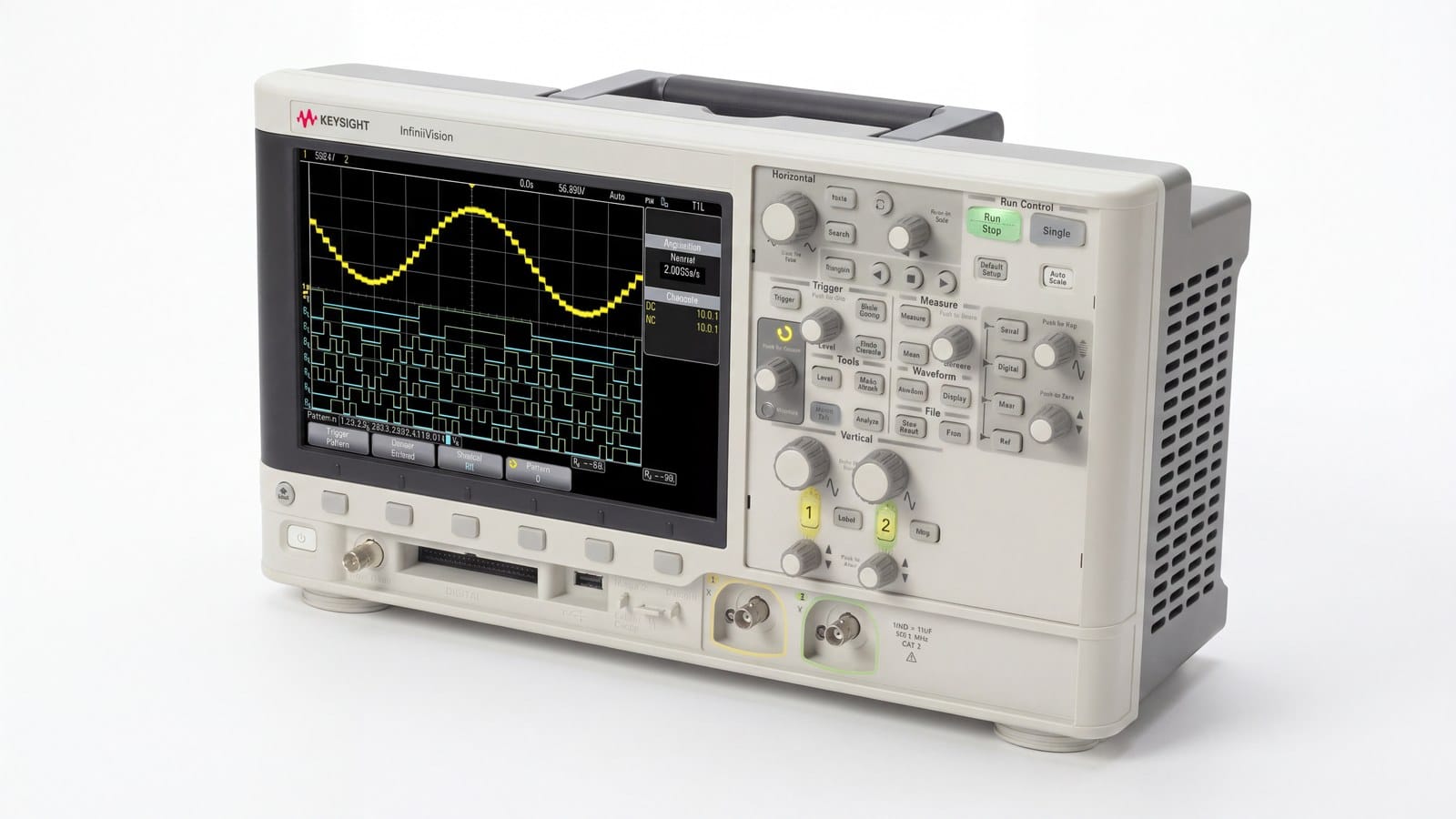

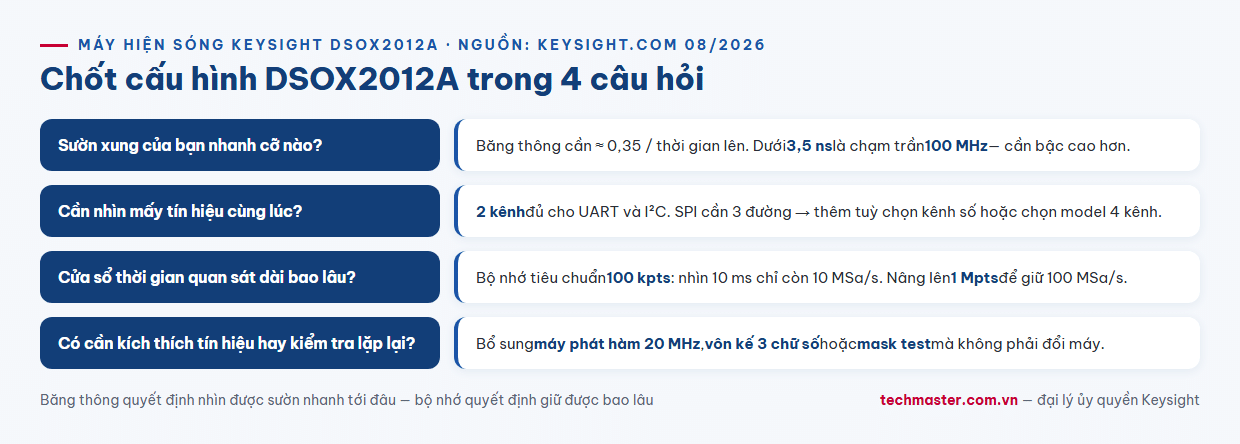

Khi nào DSOX2012A là lựa chọn đúng
Máy phù hợp khi tín hiệu chủ yếu dưới 100 MHz, khi hai kênh đủ cho phép đo có tính so sánh giữa vào và ra, và khi bạn muốn giữ đường nâng cấp về sau — kênh số, máy phát hàm, vôn kế, giải mã bus và mask test đều bổ sung được mà không phải đổi máy.
Hãy bỏ qua model này nếu công việc thường xuyên có bus SPI hoặc cần nhìn từ ba tín hiệu trở lên cùng lúc, hoặc nếu sườn xung thường dưới 3,5 ns. Nếu tín hiệu của bạn nhẹ hơn hẳn, bậc 70 MHz có thể là lựa chọn kinh tế hơn — chúng tôi đã đi qua sáu tình huống đo của bậc đó trong bài ứng dụng máy hiện sóng Keysight DSOX2002A. Bài so sánh cấu hình DSOX2012A đối chiếu trực tiếp từng bậc trong dòng.
Mua và hỗ trợ tại Việt Nam
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Với máy hiện sóng, hai việc nên làm ngay khi nhận máy là bù que đo bằng đầu Probe Comp trên mặt trước — que chưa bù sẽ làm sai biên độ và bóp méo sườn xung — và ghi lại ngày hiệu chuẩn để lên lịch chu kỳ sau. Toàn bộ danh mục thiết bị đo lường có đủ các bậc băng thông của dòng này để đối chiếu.
Câu hỏi thường gặp
Máy hiện sóng Keysight DSOX2012A đo được sườn xung nhanh tới đâu?
Keysight công bố băng thông 100 MHz, tốc độ lấy mẫu tối đa 2 GSa/s và 2 kênh analog. Băng thông cần thiết xấp xỉ 0,35 chia cho thời gian lên của tín hiệu, nên 100 MHz tương ứng khoảng 3,5 ns. Nếu thời gian lên đo được xấp xỉ 3,5 ns thì rất có thể bạn đang nhìn giới hạn của máy chứ không phải của mạch, và cần bậc băng thông cao hơn để phép đo còn ý nghĩa.
Bộ nhớ tiêu chuẩn của DSOX2012A là bao nhiêu và có cần nâng lên 1 Mpts không?
Cấu hình tiêu chuẩn có bộ nhớ 100 kpts, mức tối đa sau nâng cấp là 1 Mpts. Tốc độ lấy mẫu thực bằng độ sâu bộ nhớ chia cho khoảng thời gian đang hiển thị: khi quan sát cửa sổ 10 ms, 100 kpts chỉ còn 10 MSa/s và các gai hẹp cỡ vài chục nano giây sẽ biến mất, trong khi 1 Mpts giữ được 100 MSa/s. Nếu cần quan sát cửa sổ dài mà vẫn thấy chi tiết nhanh, nên nâng bộ nhớ.
DSOX2012A có giải mã được bus SPI không?
Gói nâng cấp giải mã và trigger bus nối tiếp có hỗ trợ, nhưng số kênh mới là điều kiện quyết định. Máy có 2 kênh analog và không có kênh số ở cấu hình tiêu chuẩn, đủ cho UART hoặc I2C vốn chỉ cần hai đường. SPI cần tối thiểu ba đường gồm clock, dữ liệu và chip select, nên phải bổ sung tuỳ chọn kênh số để chuyển sang cấu hình tín hiệu hỗn hợp, hoặc chọn model bốn kênh cùng dòng.
