Một đồng hồ vạn năng 6000 count không phải thiết bị dành cho phòng hiệu chuẩn, và nó không cố tỏ ra như vậy. Giá trị của đồng hồ vạn năng cầm tay Keysight U1233A nằm ở chỗ khác: ba tính năng hiện trường mà phần lớn đồng hồ cùng tầm giá không có. Bài viết đi qua sáu tình huống đo cụ thể để chỉ ra khi nào ba tính năng đó thực sự thay đổi kết quả công việc.
Thông số nền của Keysight U1233A
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight của model này.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Độ phân giải | 3½ chữ số, 6000 count |
| Tốc độ đọc | 5 số đọc/giây |
| Điện trở lớn nhất đo được | 60 MΩ |
| Chức năng đo | DCV, ACV, DCI, ACI, điện trở 2 dây, tần số, điện dung, diode, thông mạch, nhiệt độ |
| Cấp an toàn | CAT III 600 V |
| Thời lượng pin | 500 giờ |
| Dò điện áp không tiếp xúc | Có (Vsense) |
| Chế độ trở kháng thấp | Có (ZLOW) |
| Đèn pin LED tích hợp | Có |

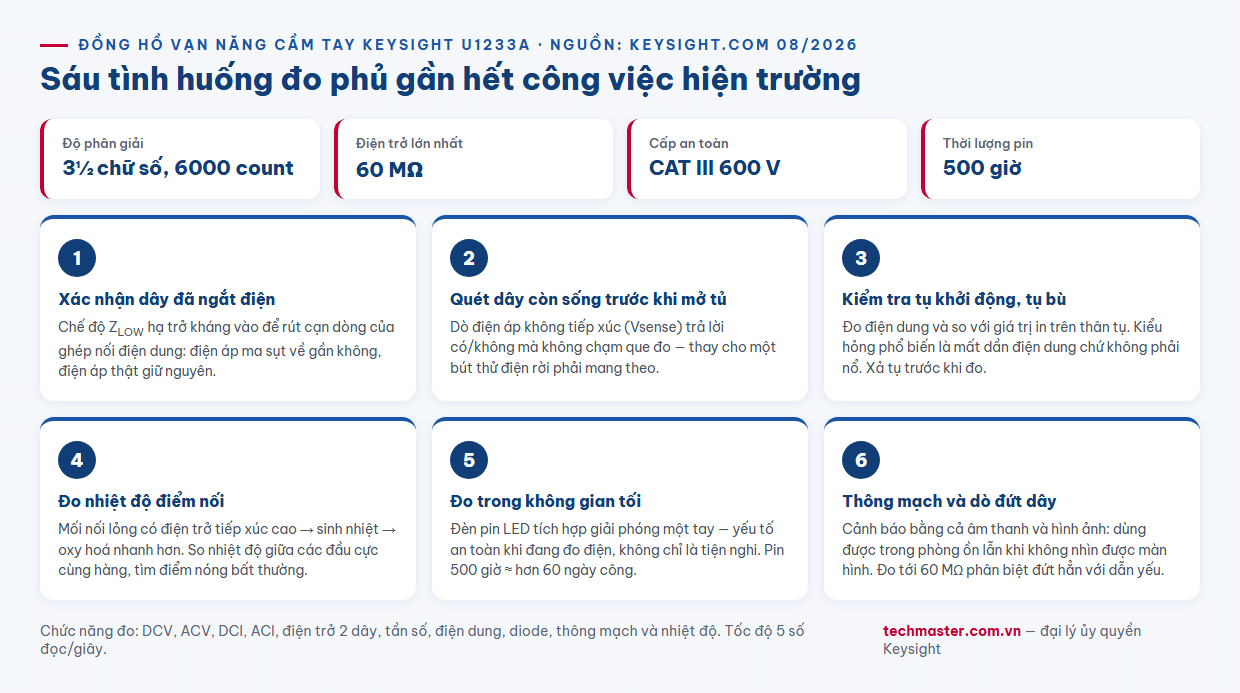

Ba dòng cuối in đậm là phần đáng nói. Sáu ứng dụng dưới đây được chọn vì mỗi cái làm bật lên một trong ba tính năng đó, hoặc làm rõ giới hạn 6000 count nằm ở đâu.
1. Xác nhận dây đã thực sự ngắt điện
Đây là phép đo quan trọng nhất mà một kỹ thuật viên thực hiện, và cũng là phép đo dễ cho kết quả sai nhất.
Bối cảnh: bạn vừa cắt aptomat, giờ cần chắc chắn đoạn dây trước mặt không còn điện. Bạn đo và máy hiện 80 V. Dây còn điện thật, hay đó là điện áp ma?
Điện áp ma sinh ra khi một dây đã ngắt điện chạy song song với dây đang mang điện trong cùng ống luồn. Ghép nối điện dung giữa hai dây tạo ra một điện áp cảm ứng, và vì đồng hồ số có trở kháng vào rất cao nên nó đọc điện áp đó như thật.

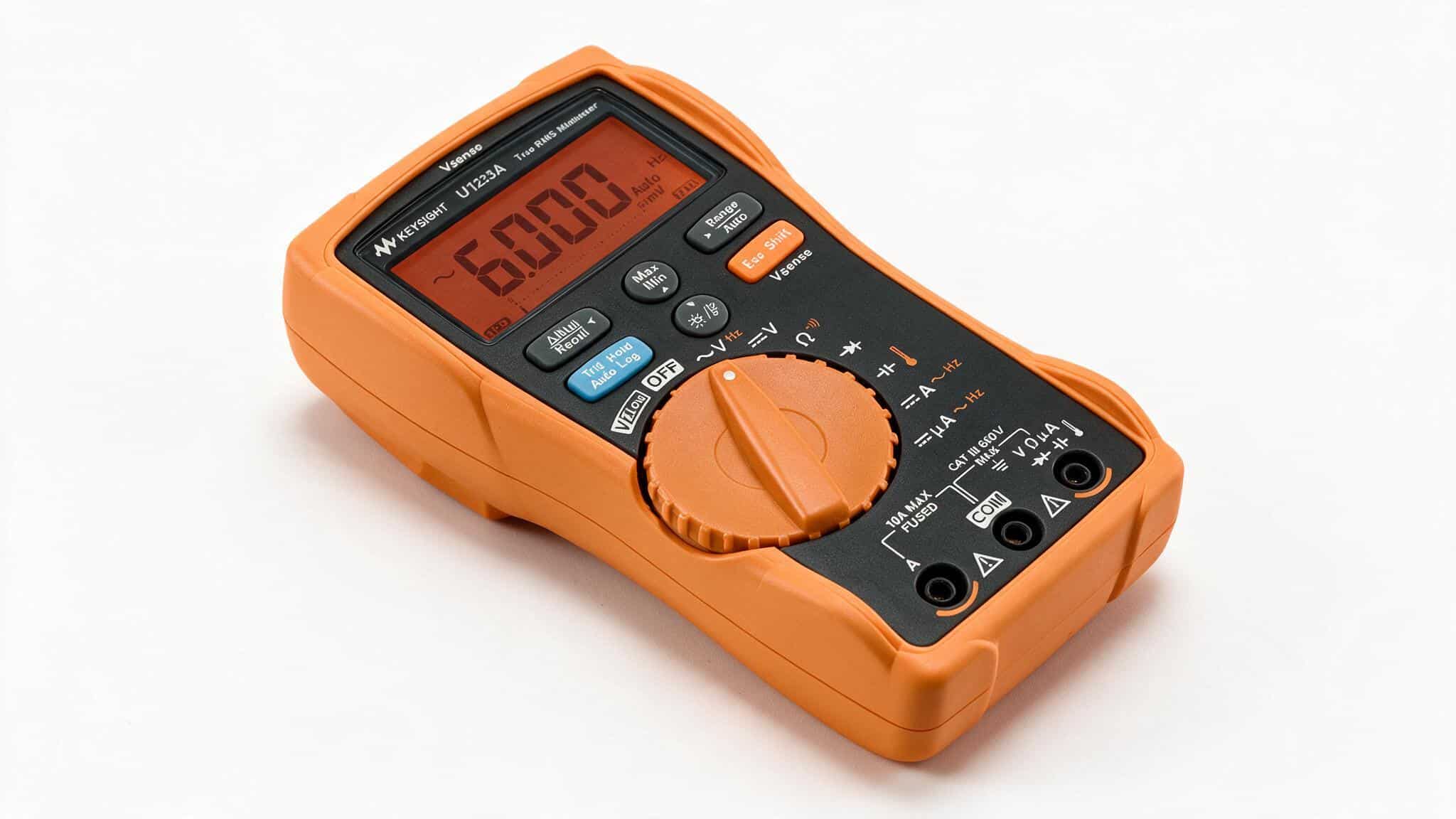

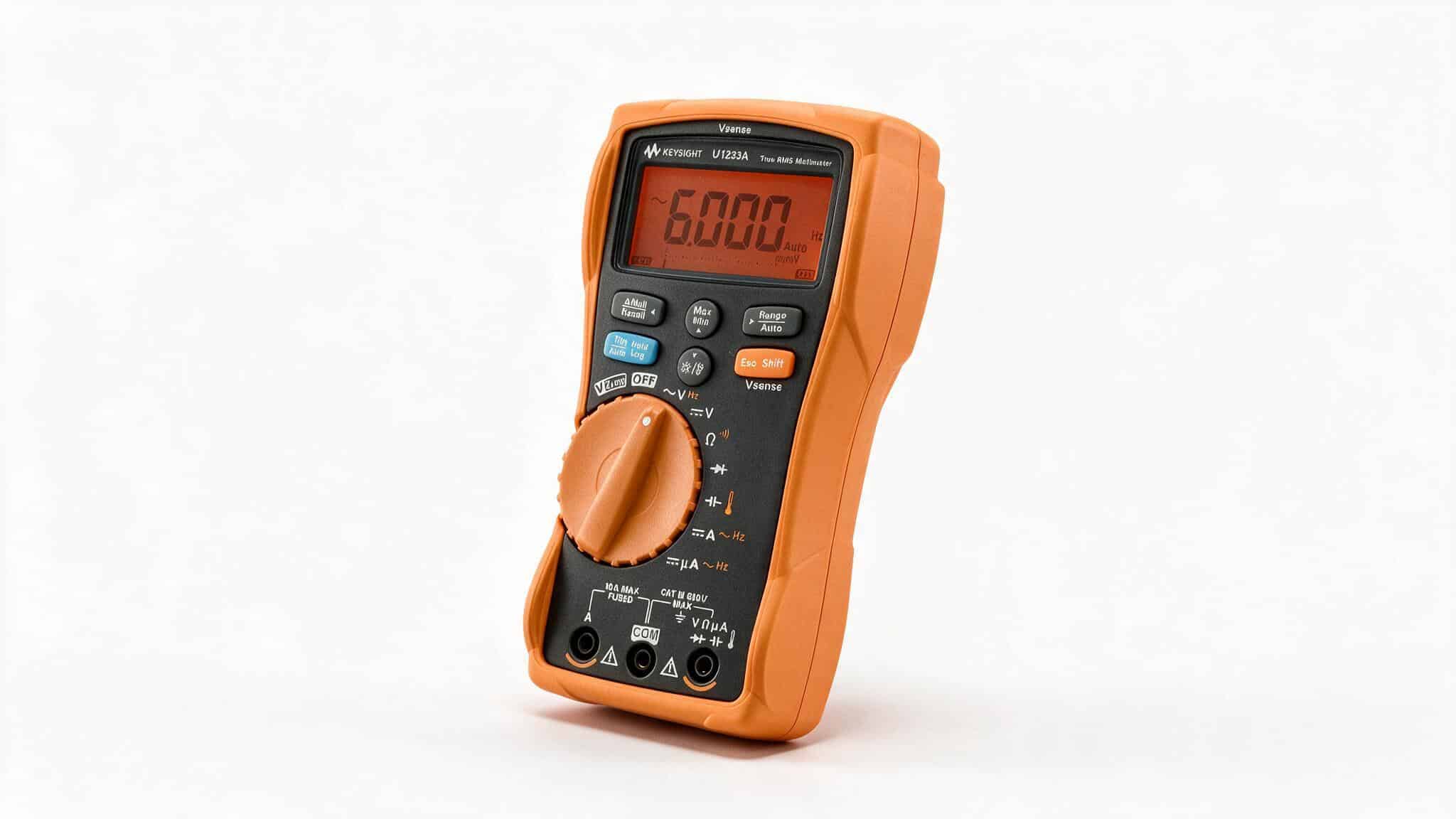

Chế độ ZLOW giải quyết dứt điểm: máy hạ trở kháng vào xuống thấp, đủ để “rút cạn” dòng rất nhỏ của ghép nối điện dung. Điện áp cảm ứng sụt về gần không ngay lập tức, còn điện áp thật từ nguồn thực thì giữ nguyên. Trên ảnh mặt máy, ZLOW là một vị trí riêng ngay cạnh OFF trên núm xoay — một lần xoay, không cần vào menu.
2. Quét tìm dây còn sống trước khi mở tủ
Trước khi chạm tay vào một bó dây lạ, câu hỏi đầu tiên không phải “bao nhiêu vôn” mà là “có điện không”.
Chức năng dò điện áp không tiếp xúc (Vsense) trả lời đúng câu hỏi đó mà không cần chạm que đo vào vật dẫn. Bạn quét máy dọc theo dây và nhận cảnh báo khi gặp dây mang điện.
Giá trị thực tế nằm ở quy trình: không có Vsense, thao tác này đòi một bút thử điện rời — thêm một món phải mang theo, và quan trọng hơn, thêm một món có thể quên. Gộp vào đồng hồ nghĩa là bước kiểm tra an toàn luôn sẵn trong tay.
3. Kiểm tra tụ khởi động và tụ bù
Máy đo được điện dung, và đây là chức năng bị dùng ít hơn mức đáng lẽ.
Tụ khởi động của động cơ một pha, tụ bù trong tủ điện, tụ lọc trong bộ nguồn — tất cả đều suy giảm theo thời gian, và kiểu hỏng phổ biến nhất không phải nổ mà là mất dần điện dung. Một tụ 40 µF còn 22 µF vẫn trông nguyên vẹn nhưng đã đủ khiến động cơ không khởi động nổi.
Quy trình: ngắt điện, xả tụ, tháo ít nhất một chân ra khỏi mạch, đo và so với giá trị in trên thân tụ. Sai lệch quá dung sai ghi trên tụ là kết luận rõ ràng — nhanh hơn nhiều so với thay thử linh kiện.
Lưu ý an toàn không được bỏ qua: tụ trong mạch công suất giữ điện tích nguy hiểm sau khi ngắt nguồn. Xả tụ trước khi đo là bắt buộc, không phải khuyến nghị.
4. Đo nhiệt độ điểm nối và điểm tiếp xúc
U1233A đo được nhiệt độ, và trong bảo trì điện, nhiệt độ thường là dấu hiệu sớm nhất của hỏng hóc.
Nguyên lý vật lý đơn giản: một mối nối lỏng hoặc một tiếp điểm bị oxy hoá có điện trở tiếp xúc cao hơn bình thường. Dòng chạy qua điện trở đó sinh nhiệt. Nhiệt độ tăng làm oxy hoá nhanh hơn, điện trở lại tăng — một vòng lặp tự khuếch đại kết thúc bằng cháy hoặc mất pha.
Cách dùng thực dụng: đo nhiệt độ tại các đầu cực của cùng một hàng aptomat khi tải tương đương nhau. Không cần biết ngưỡng tuyệt đối — cái bạn tìm là điểm nào nóng hơn hẳn các điểm còn lại. Chênh lệch bất thường chỉ thẳng vào mối nối cần siết lại.
5. Đo trong không gian tối
Nghe nhỏ nhặt cho tới lần đầu bạn phải cầm đèn pin bằng miệng.
Máy có đèn pin LED tích hợp để làm việc ở khu vực thiếu sáng. Hầm kỹ thuật, khoang trần, tủ điện trong góc phòng — đây là điều kiện làm việc bình thường chứ không phải ngoại lệ. Đèn tích hợp giải phóng một tay, và một tay rảnh trong lúc đo điện là yếu tố an toàn chứ không chỉ là tiện nghi.
Đi kèm là thời lượng pin 500 giờ. Con số này có ý nghĩa vận hành: với ca làm 8 tiếng và máy bật liên tục, đó là hơn 60 ngày công. Trên thực tế nghĩa là bạn không phải nghĩ đến pin giữa các kỳ bảo dưỡng.
6. Kiểm tra thông mạch và dò đứt dây
Phép đo cơ bản nhất, nhưng cách máy thực hiện nó tạo ra khác biệt thực tế.
Máy có kiểm tra thông mạch với cảnh báo bằng cả âm thanh và hình ảnh. Chi tiết “cả hai” quan trọng hơn vẻ ngoài của nó: trong phòng máy ồn, tiếng bíp bị nuốt mất; khi bạn phải luồn tay vào chỗ khuất và không nhìn được màn hình, chỉ còn tiếng bíp là tín hiệu. Có cả hai nghĩa là phép đo dùng được trong cả hai điều kiện.
Với dò đứt dây trên tuyến dài, khả năng đo tới 60 MΩ cho phép phân biệt một đứt hoàn toàn với một mối nối kém đang dẫn yếu — hai tình huống có cách xử lý hoàn toàn khác nhau.
Khi nào 6000 count là không đủ
Phần này để cân bằng — vì chọn sai bậc thiết bị tốn kém hơn chọn sai hãng.
Với 3½ chữ số và 6000 count, máy phân giải điện áp lưới 220 V tới khoảng 0,1 V. Đủ cho mọi công việc điện công nghiệp và bảo trì thông thường.
Nhưng có nhóm việc cần hơn: đo một chênh lệch nhỏ trên nền giá trị lớn, kiểm tra thiết bị chuẩn, hoặc các phép đo một chiều đòi độ chính xác cao hơn. Dấu hiệu nhận biết rất cụ thể — nếu bạn từng cần phân biệt một chênh lệch nhỏ hơn chữ số cuối cùng đang hiển thị, đó là lúc bậc 6000 count đã chạm trần và nên nhìn lên dòng có nhiều count hơn.
Điểm cần cân nhắc thứ hai là cấp an toàn CAT III 600 V. Cấp này phù hợp với tủ phân phối và mạch nhánh trong toà nhà. Nếu công việc của bạn chạm tới điểm đấu nối lưới hoặc đầu nguồn công trình, hãy nhìn sang model có CAT IV.
Đọc thêm về đồng hồ vạn năng cầm tay Keysight
Để xem chi tiết từng tính năng của model này, đọc bài đánh giá 5 điểm nổi bật của U1233A. Nếu bạn đang chọn giữa các bậc trong cùng dòng, xem bài so sánh U1233A với U1232A và U1231A. Ở bậc 10.000 count có True RMS, tham khảo bài đánh giá U1242C; ở bậc 60.000 count, xem bài ứng dụng đo lường với U1282A. Danh mục đầy đủ ở trang thiết bị đo lường.
Mua Keysight U1233A chính hãng ở đâu
Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn được ANAB (Hoa Kỳ) công nhận theo ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời. Xem cấu hình và giá tại trang DMM cầm tay Keysight U1233A, hoặc liên hệ đội kỹ thuật để đối chiếu cấp an toàn và độ phân giải với công việc thực tế trước khi chốt.
Câu hỏi thường gặp
Đồng hồ vạn năng Keysight U1233A đo được những gì?
Keysight công bố U1233A đo được điện áp một chiều và xoay chiều, dòng điện một chiều và xoay chiều, điện trở 2 dây tới 60 MΩ, tần số, điện dung, kiểm tra diode, kiểm tra thông mạch có cảnh báo bằng cả âm thanh và hình ảnh, và nhiệt độ. Máy có độ phân giải 3½ chữ số 6000 count, tốc độ 5 số đọc/giây, cấp an toàn CAT III 600 V và thời lượng pin 500 giờ.
Chế độ ZLOW trên U1233A dùng để làm gì?
Để loại bỏ điện áp ma khi xác nhận một dây đã ngắt điện. Đồng hồ số có trở kháng vào rất cao nên khi đo một dây đã ngắt điện chạy song song với dây đang mang điện trong cùng ống luồn, ghép nối điện dung sinh ra điện áp cảm ứng và máy đọc nó như điện áp thật. Chế độ trở kháng thấp hạ trở kháng vào để rút cạn dòng nhỏ đó, khiến điện áp cảm ứng sụt về gần không trong khi điện áp thật giữ nguyên.
U1233A có phù hợp cho công việc ở đầu nguồn công trình không?
Không. Keysight công bố U1233A đạt cấp an toàn CAT III 600 V, phù hợp với tủ phân phối và mạch nhánh trong toà nhà. Công việc chạm tới điểm đấu nối lưới hoặc đầu nguồn công trình cần model đạt CAT IV, vì đó là nơi năng lượng sự cố lớn nhất. Ngoài ra nếu cần phân biệt chênh lệch nhỏ hơn chữ số cuối đang hiển thị thì bậc 6000 count đã chạm trần và nên chọn model nhiều count hơn.
