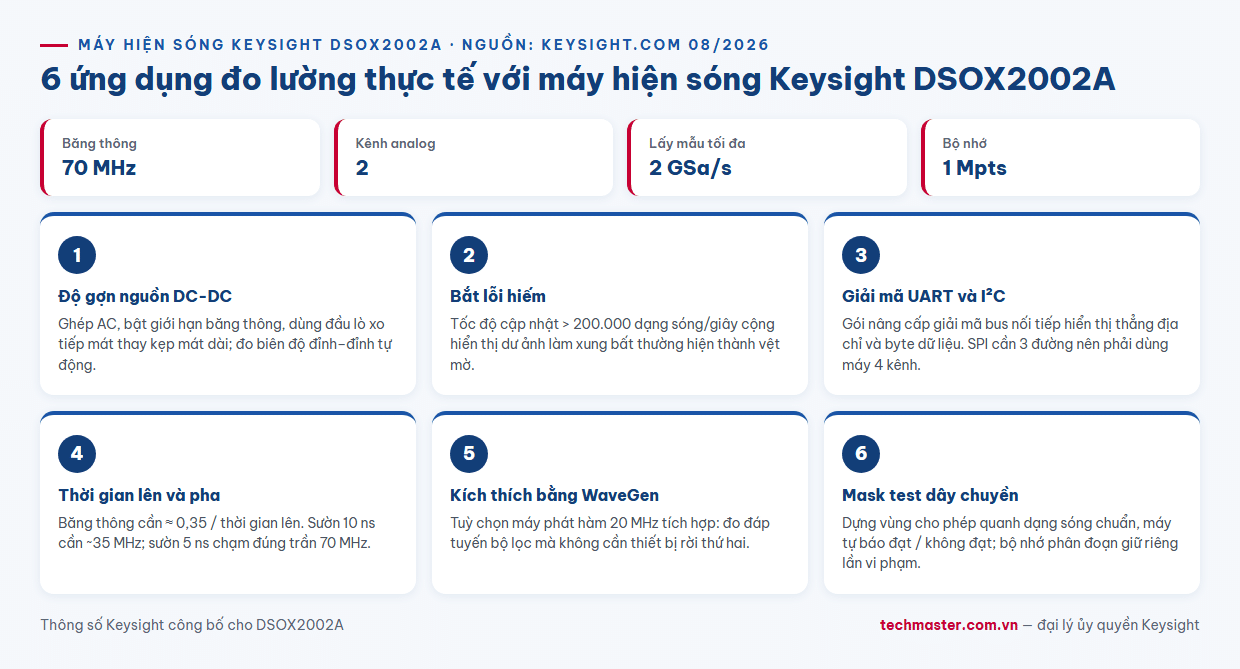

Một máy hiện sóng 70 MHz hai kênh thường bị xem là “máy vào nghề”. Trên bàn làm việc thật thì phần lớn công việc đo hằng ngày — nguồn xung, bus nối tiếp tốc độ thấp, cảm biến, mạch điều khiển — đều nằm gọn dưới 70 MHz. Máy hiện sóng Keysight DSOX2002A thuộc nhóm đó. Bài viết không liệt kê tính năng mà đi qua sáu tình huống đo cụ thể, mỗi tình huống nêu rõ đặt máy thế nào và vì sao thông số của máy đủ hoặc không đủ.
Thông số nền của Keysight DSOX2002A
Toàn bộ số liệu dưới đây lấy từ trang sản phẩm Keysight. Đây là mốc để đối chiếu ở từng ứng dụng phía sau.
| Thông số | Giá trị Keysight công bố |
|---|---|
| Băng thông | 70 MHz |
| Kênh analog / kênh số | 2 / 0 |
| Tốc độ lấy mẫu tối đa | 2 GSa/s |
| Bộ nhớ tối đa | 1 Mpts |
| Tốc độ cập nhật dạng sóng | > 200.000 dạng sóng/giây |
| Độ phân giải ADC | 8 bit |

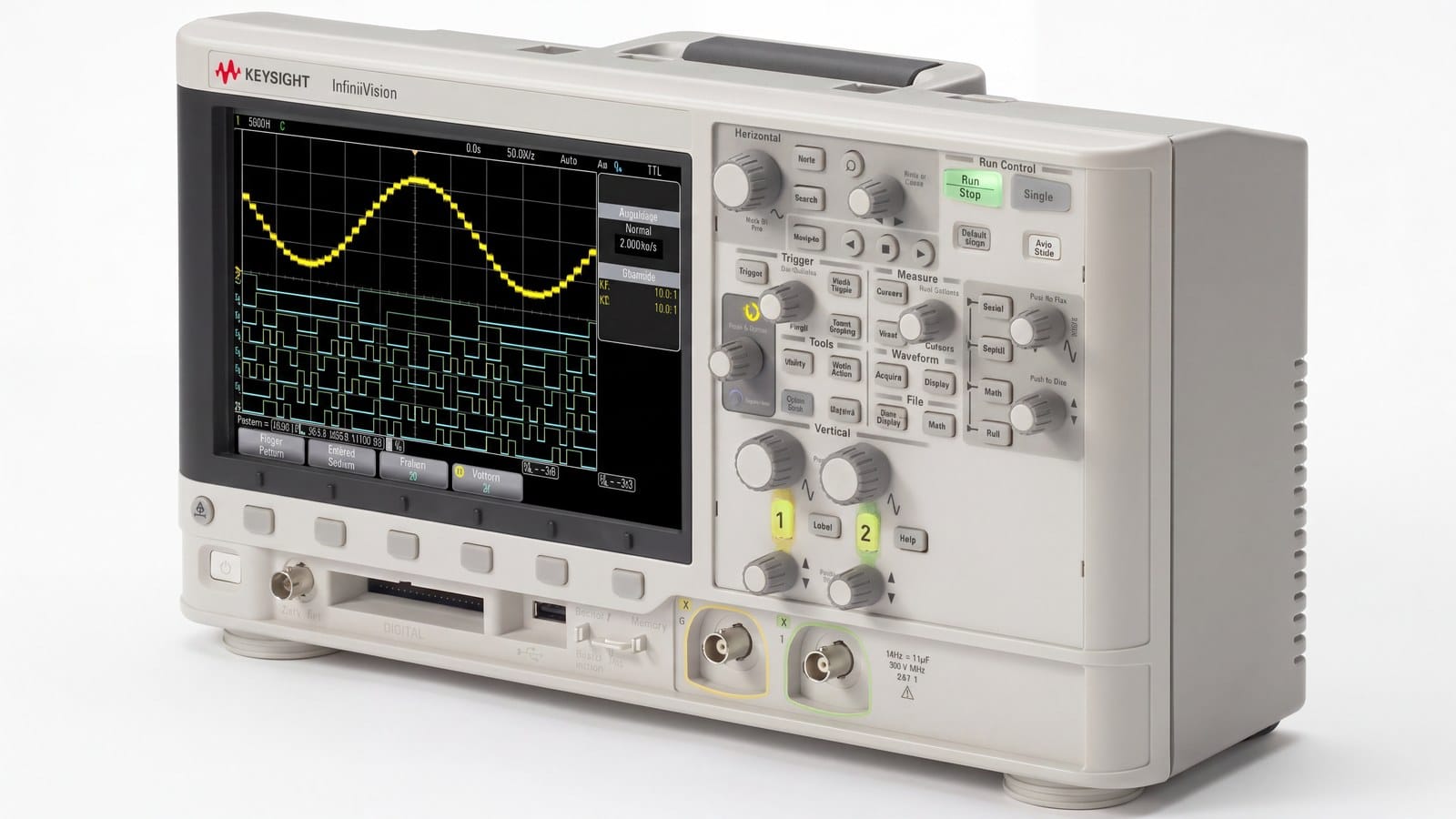

| Màn hình | 8,5 inch WVGA |
| Que đo kèm theo | N2862B 150 MHz, 10:1, mỗi kênh một chiếc |
| Nâng cấp có sẵn | giải mã & trigger bus nối tiếp, máy phát hàm 20 MHz, vôn kế 3 chữ số, mask test, bộ nhớ phân đoạn |
| Bảo hành tiêu chuẩn | 5 năm |
1. Đo độ gợn và nhiễu chuyển mạch của nguồn DC-DC
Đây là phép đo bị làm sai nhiều nhất. Vấn đề không nằm ở máy mà ở cách kết nối: dùng que đo 10:1 với dây kẹp mát dài 15 cm thì vòng dây đó tự bắt lấy xung chuyển mạch, và cái bạn nhìn thấy trên màn hình phần lớn là nhiễu vòng lặp chứ không phải độ gợn thật.
Cách làm đúng với Keysight DSOX2002A 70 MHz: tháo mũ que đo, dùng đầu lò xo tiếp mát cắm thẳng vào vòng mát ngay chân tụ đầu ra; chuyển kênh sang ghép AC để bỏ thành phần một chiều và kéo được thang đứng xuống vài chục mV/vạch; bật bộ lọc giới hạn băng thông để cắt phần nhiễu tần số cao ngoài dải quan tâm; rồi dùng phép đo tự động biên độ đỉnh–đỉnh thay vì đọc bằng con trỏ. Với 8 bit ADC, việc kéo thang đứng xuống sát tín hiệu chính là thứ quyết định độ phân giải thực tế của phép đo.
2. Bắt lỗi hiếm bằng tốc độ cập nhật hơn 200.000 dạng sóng/giây
Con số tốc độ cập nhật thường bị đọc như một chỉ tiêu tiếp thị. Thực tế nó là xác suất. Một máy hiện sóng chỉ vẽ được vài nghìn dạng sóng mỗi giây sẽ dành hơn 99% thời gian ở trạng thái “chết” — nó không nhìn thấy tín hiệu. Một sự cố xuất hiện mỗi vài giây có thể phải chờ rất lâu mới lọt vào một lần chụp.
Với hơn 200.000 dạng sóng mỗi giây, khoảng chết ngắn hơn nhiều, và khi bật chế độ hiển thị dư ảnh thì xung bất thường hiện ra dưới dạng một vệt mờ nằm lệch khỏi chùm sóng chính. Quy trình thực dụng: để trigger sườn ở mức bình thường, bật dư ảnh vô hạn, chạy vài phút và quan sát vệt mờ; khi đã biết sự cố nằm ở đâu về biên độ và thời gian thì mới siết điều kiện trigger để bắt đúng nó.
3. Giải mã bus nối tiếp UART, I²C và SPI
Phần lớn bo mạch nhúng gặp lỗi ở lớp giao tiếp chứ không phải lớp tín hiệu. Gói nâng cấp giải mã và trigger bus nối tiếp biến máy thành công cụ đọc khung dữ liệu: thay vì đếm sườn xung bằng mắt, hàng giải mã dưới dạng sóng hiển thị thẳng địa chỉ và byte dữ liệu.
Điểm cần lưu ý là số kênh. DSOX2002A có hai kênh analog, đủ cho UART một chiều hoặc I²C (SCL và SDA). Với SPI cần tối thiểu ba đường — clock, dữ liệu và chip select — thì hai kênh analog là không đủ; đây là lúc phải cân nhắc cấu hình bốn kênh. Chúng tôi đã đối chiếu các mức cấu hình trong bài so sánh máy hiện sóng Keysight DSOX2004A.
4. Đo thời gian lên, độ trễ và quan hệ pha giữa hai tín hiệu
Đây là phép đo mà giới hạn 70 MHz bộc lộ rõ nhất, nên cần một phép tính trước khi mua. Băng thông cần thiết xấp xỉ 0,35 chia cho thời gian lên của tín hiệu. Một sườn 10 ns cần khoảng 35 MHz — nằm thoải mái trong dải. Một sườn 5 ns cần khoảng 70 MHz, tức đúng bằng giới hạn máy, và ở mức đó máy sẽ làm sườn thoải ra: thời gian lên đo được luôn lớn hơn thời gian lên thật. Nếu công việc thường xuyên có sườn dưới 5 ns, hãy chọn bậc băng thông cao hơn thay vì bù bằng thủ thuật.
Trong dải hợp lệ, hai kênh cho phép đặt con trỏ ở hai điểm 10% và 90% để lấy thời gian lên, hoặc dùng phép đo độ trễ giữa kênh 1 và kênh 2 để lấy quan hệ pha giữa tín hiệu điều khiển và đáp ứng của mạch.
5. Dùng máy phát hàm tích hợp làm nguồn kích thích
Tuỳ chọn máy phát hàm 20 MHz gắn ngay trong máy giải quyết một bài toán rất thực tế của bàn làm việc chật: đo đáp tuyến của bộ lọc, kiểm tra mạch khuếch đại hay kích một cảm biến mà không phải mượn thêm thiết bị. Vòng lặp kích thích — quan sát nằm gọn trên một máy, và vì nguồn kích thích cùng máy với bộ thu nên việc đồng bộ thời gian đơn giản hơn nhiều so với ghép hai thiết bị rời.
6. Mask test cho kiểm tra lặp lại và cho phòng thực hành
Khi một phép đo phải lặp lại hàng trăm lần — cuối chuyền lắp ráp, hoặc một lớp thực hành ba mươi sinh viên — thì việc nhìn dạng sóng bằng mắt vừa chậm vừa không nhất quán. Mask test đảo ngược cách làm: dựng một vùng cho phép quanh dạng sóng chuẩn, sau đó máy tự báo đạt hoặc không đạt. Kết hợp với bộ nhớ phân đoạn, máy có thể lưu riêng những lần vi phạm để phân tích sau thay vì ghi đè liên tục.
Bộ nhớ 1 Mpts thực sự làm gì
Đây là chỗ hay bị hiểu nhầm nhất khi so sánh máy hiện sóng. Tốc độ lấy mẫu 2 GSa/s không phải lúc nào cũng được dùng: máy chỉ lấy mẫu ở tốc độ tối đa khi bộ nhớ còn chứa đủ. Quan hệ rất đơn giản — tốc độ lấy mẫu thực bằng độ sâu bộ nhớ chia cho khoảng thời gian đang hiển thị trên màn hình.
Cụ thể: nếu đặt trục thời gian để quan sát cửa sổ 10 ms, thì với 1 Mpts máy còn lấy được 100 MSa/s. Nếu chỉ có 100 kpts, tốc độ tụt xuống 10 MSa/s và các gai nhọn hẹp sẽ biến mất khỏi bản ghi. Vì vậy bộ nhớ sâu không phải là con số để khoe: nó là thứ giữ lại độ phân giải thời gian khi bạn cần nhìn một cửa sổ dài, chẳng hạn quan sát cả chu trình khởi động của nguồn mà vẫn thấy được xung chuyển mạch bên trong.

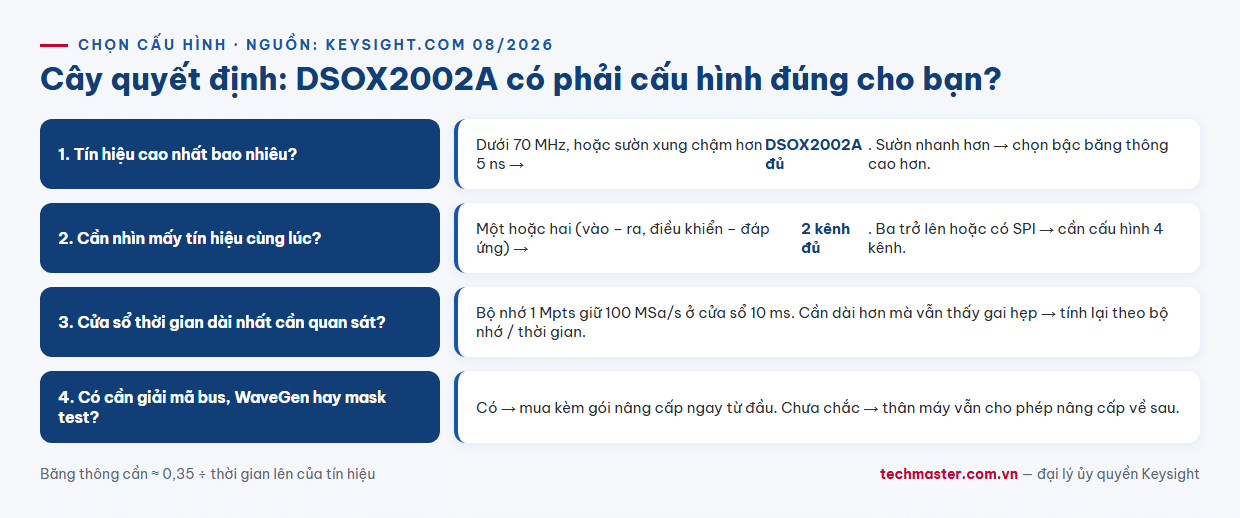

Khi nào DSOX2002A là lựa chọn đúng
Máy phù hợp khi tín hiệu chủ yếu dưới 70 MHz, khi hai kênh là đủ cho phép đo có tính so sánh (vào – ra, điều khiển – đáp ứng), và khi bạn muốn giữ khả năng nâng cấp về sau thay vì mua sẵn mọi tính năng ngay từ đầu. Ngược lại, hãy bỏ qua model này nếu công việc thường xuyên có bus SPI, cần nhìn đồng thời ba tín hiệu trở lên, hoặc có sườn xung dưới 5 ns.
Danh mục thiết bị đo lường của Techmaster có đủ các bậc băng thông của dòng này; nếu bạn đang phân vân giữa các cấu hình, bài so sánh máy hiện sóng 2000 X-Series Keysight đối chiếu trực tiếp từng bậc.
Mua và hỗ trợ tại Việt Nam

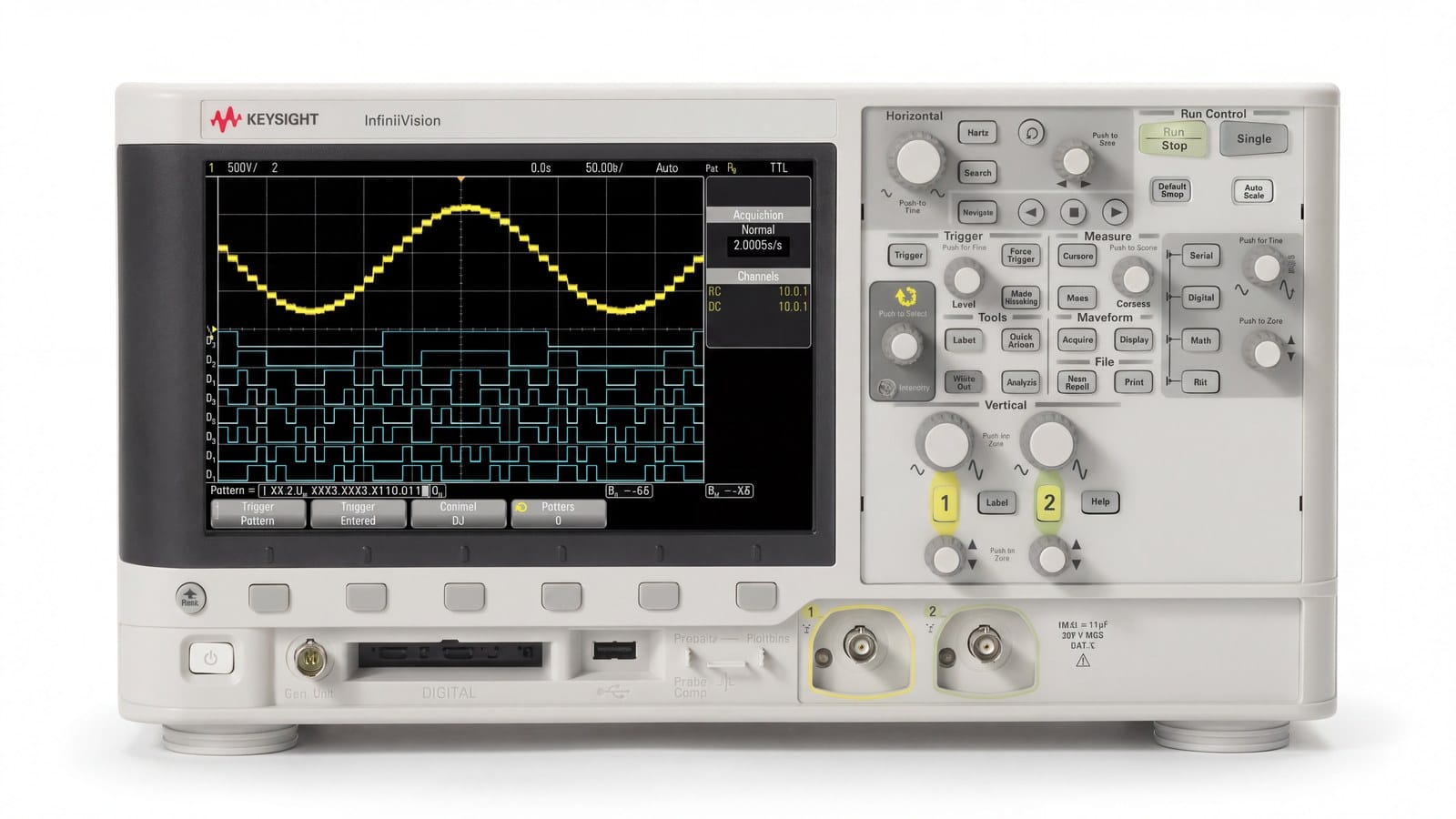

Techmaster Electronics là đại lý uỷ quyền của Keysight tại Việt Nam, có phòng hiệu chuẩn ISO/IEC 17025 và hỗ trợ kỹ thuật trọn đời cho thiết bị đã bán. Với máy hiện sóng, hai việc nên làm ngay khi nhận máy là bù que đo bằng đầu Probe Comp trên mặt trước và ghi lại ngày hiệu chuẩn để lên lịch cho chu kỳ sau.
Câu hỏi thường gặp
Máy hiện sóng Keysight DSOX2002A đo được tín hiệu tối đa bao nhiêu MHz?
Keysight công bố băng thông 70 MHz, tốc độ lấy mẫu tối đa 2 GSa/s và bộ nhớ tối đa 1 Mpts. Nhưng con số 70 MHz là băng thông ở mức suy giảm 3 dB, không phải giới hạn cứng: với tín hiệu xung, hãy ước lượng băng thông cần thiết bằng 0,35 chia cho thời gian lên. Sườn 10 ns cần khoảng 35 MHz nên đo tốt; sườn 5 ns cần khoảng 70 MHz, tức chạm giới hạn và thời gian lên đo được sẽ lớn hơn giá trị thật.
DSOX2002A có giải mã được bus SPI không?
Gói nâng cấp giải mã và trigger bus nối tiếp có hỗ trợ giải mã, nhưng số kênh mới là điều kiện quyết định. DSOX2002A chỉ có 2 kênh analog và không có kênh số, đủ cho UART hoặc I²C vốn cần hai đường. SPI cần tối thiểu ba đường gồm clock, dữ liệu và chip select, nên cần chuyển sang cấu hình bốn kênh của cùng dòng 2000 X-Series.
Bộ nhớ 1 Mpts của DSOX2002A có ý nghĩa gì trong thực tế?
Tốc độ lấy mẫu thực bằng độ sâu bộ nhớ chia cho khoảng thời gian đang hiển thị. Với 1 Mpts, khi quan sát cửa sổ 10 ms máy vẫn giữ được 100 MSa/s; nếu bộ nhớ chỉ 100 kpts thì tốc độ tụt xuống 10 MSa/s và các gai hẹp sẽ biến mất khỏi bản ghi. Bộ nhớ sâu vì thế là thứ giữ độ phân giải thời gian khi cần nhìn một cửa sổ dài, ví dụ cả chu trình khởi động của bộ nguồn.
