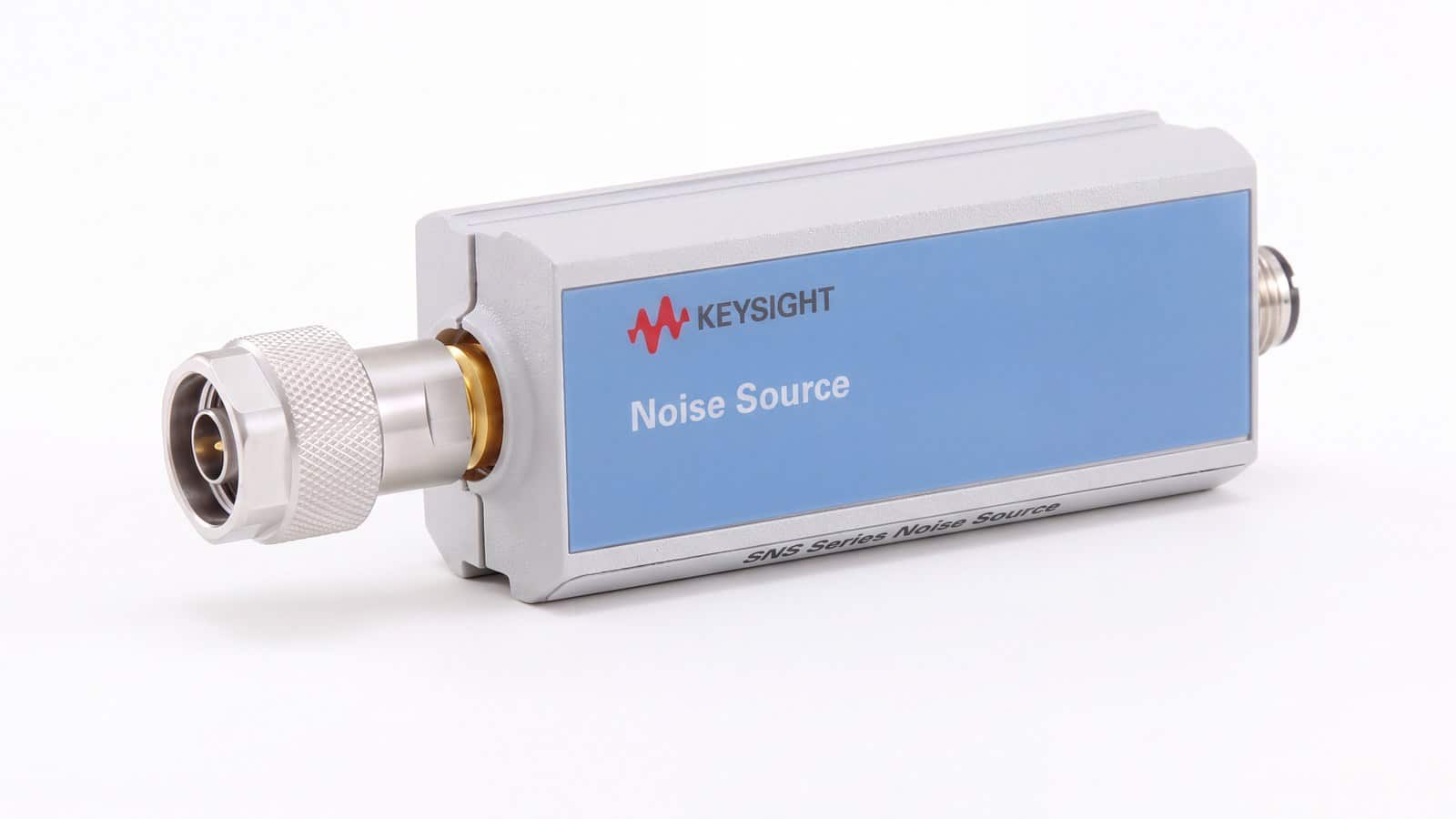

Keysight N4000A không phải máy đo, mà là nguồn tạp âm thông minh dòng SNS đặt ở đầu vào DUT để phép đo hệ số tạp âm diễn ra được. Chữ “thông minh” nằm ở EEPROM chứa sẵn bảng ENR đã hiệu chuẩn của chính nó, cộng một cảm biến nhiệt độ tích hợp: cắm cáp SNS vào máy, bảng ENR tự nạp và nhiệt độ thật được dùng để bù. Bài này đi qua quy trình đo thực tế, số liệu từ technical overview 5988-0081EN và hướng dẫn đo N9069-90006 của Keysight.
Keysight N4000A “thông minh” ở chỗ nào?

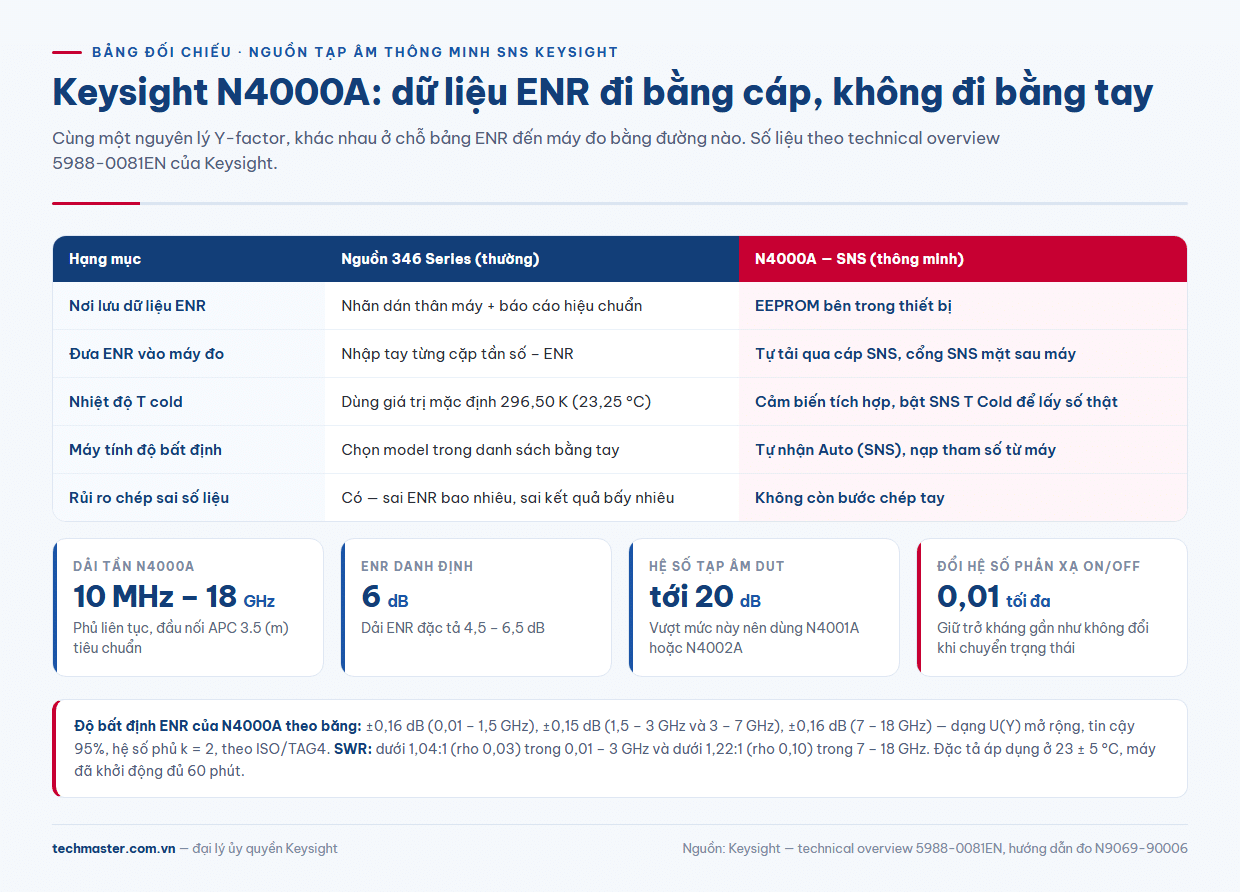

Với nguồn tạp âm dòng 346, ENR in trên nhãn dán thân máy và đi kèm báo cáo hiệu chuẩn; kỹ sư phải mở bảng ENR trên máy rồi nhập tay từng cặp tần số – ENR. Đây là chỗ sinh lỗi kinh điển: gõ nhầm chữ số, lấy nhầm bảng của nguồn khác, hoặc dùng bảng cũ sau khi đã hiệu chuẩn lại. Sai số ENR chuyển thẳng sang kết quả theo tỉ lệ dB đổi dB, nên chép sai 0,5 dB là đo sai 0,5 dB — không dấu hiệu nào báo rằng nó sai.
Dòng SNS bỏ hẳn bước chép tay đó. Hướng dẫn N9069-90006 viết rõ: nguồn tạp âm SNS nối trực tiếp vào cổng SNS ở mặt sau máy phân tích và ở chế độ Noise Figure, bảng ENR mặc định tự nạp ngay lúc cắm. Ba thứ đi chung một sợi cáp: bảng ENR, độ bất định ENR tại từng điểm tần số, và nhiệt độ thực đo của nguồn.
N4000A thông số: những con số quyết định phép đo
N4000A phủ 10 MHz – 18 GHz, ENR danh định 6 dB, dải ENR đặc tả 4,5 – 6,5 dB. Mức ENR thấp có chủ đích: dành cho DUT tạp âm thấp hoặc DUT mà độ lợi nhạy với trở kháng nguồn — điển hình là phần lớn transistor GaAs FET. Keysight đặc tả DUT tới 20 dB vẫn đo tin cậy.
- Thay đổi hệ số phản xạ phức giữa bật và tắt: tối đa 0,01 — trở kháng gần như không đổi khi chuyển trạng thái nên độ lợi DUT không dao động theo, thứ rất dễ bị hiểu nhầm thành tạp âm.
- Hệ số phản xạ: SWR dưới 1,04:1 (rho 0,03) trong 0,01 – 3 GHz, dưới 1,22:1 (rho 0,10) trong 7 – 18 GHz — đủ thấp để giữ phần bất định do phối hợp trở kháng dưới 0,1 dB.
- Độ bất định ENR: ±0,16 dB ở 0,01 – 1,5 GHz, ±0,15 dB ở 1,5 – 7 GHz, ±0,16 dB ở 7 – 18 GHz — dạng U(Y) mở rộng, tin cậy 95%, k = 2, theo ISO/TAG4.

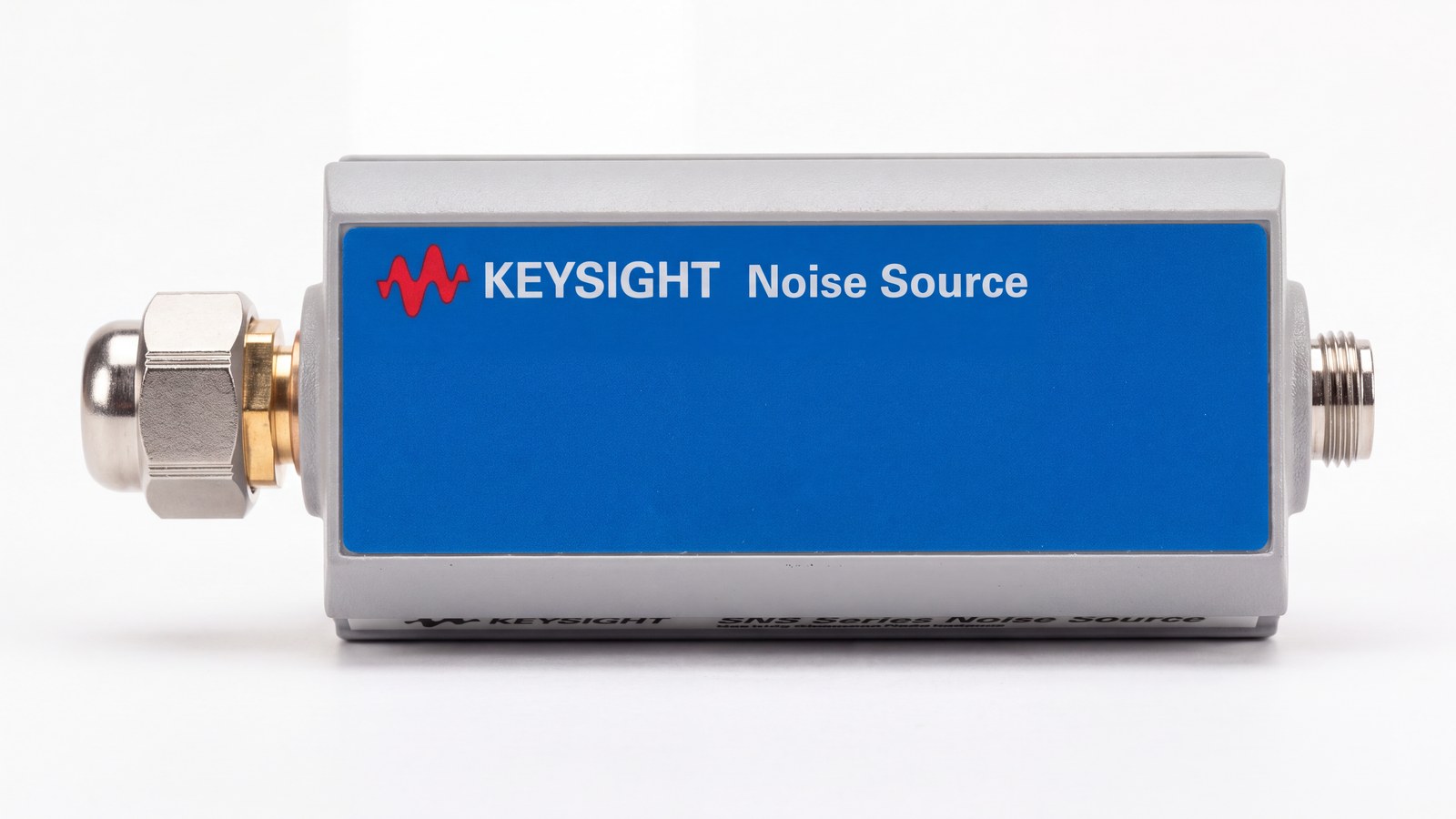

- Đầu nối và điều kiện đặc tả: APC 3.5 (m) tiêu chuẩn, tùy chọn 001 cho Type-N (m); đặc tả áp dụng ở 23 ± 5 °C, máy đã khởi động đủ 60 phút.
Lưu ý khi đặt hàng: tùy chọn 002 — cáp SNS 1,5 m — là mặc định và bắt buộc để SNS hoạt động. Bài chọn nguồn tạp âm ENR 6 dB hay 15 dB so sánh N4000A với N4001A, N4002A.
Quy trình đo với máy phân tích phổ Keysight và dòng NFA
N4000A làm việc với hai họ thiết bị Keysight: máy phân tích hệ số tạp âm dòng NFA và máy phân tích tín hiệu X-Series có cài ứng dụng đo hệ số tạp âm. Trên một máy phân tích phổ Keysight X-Series, trình tự như sau.

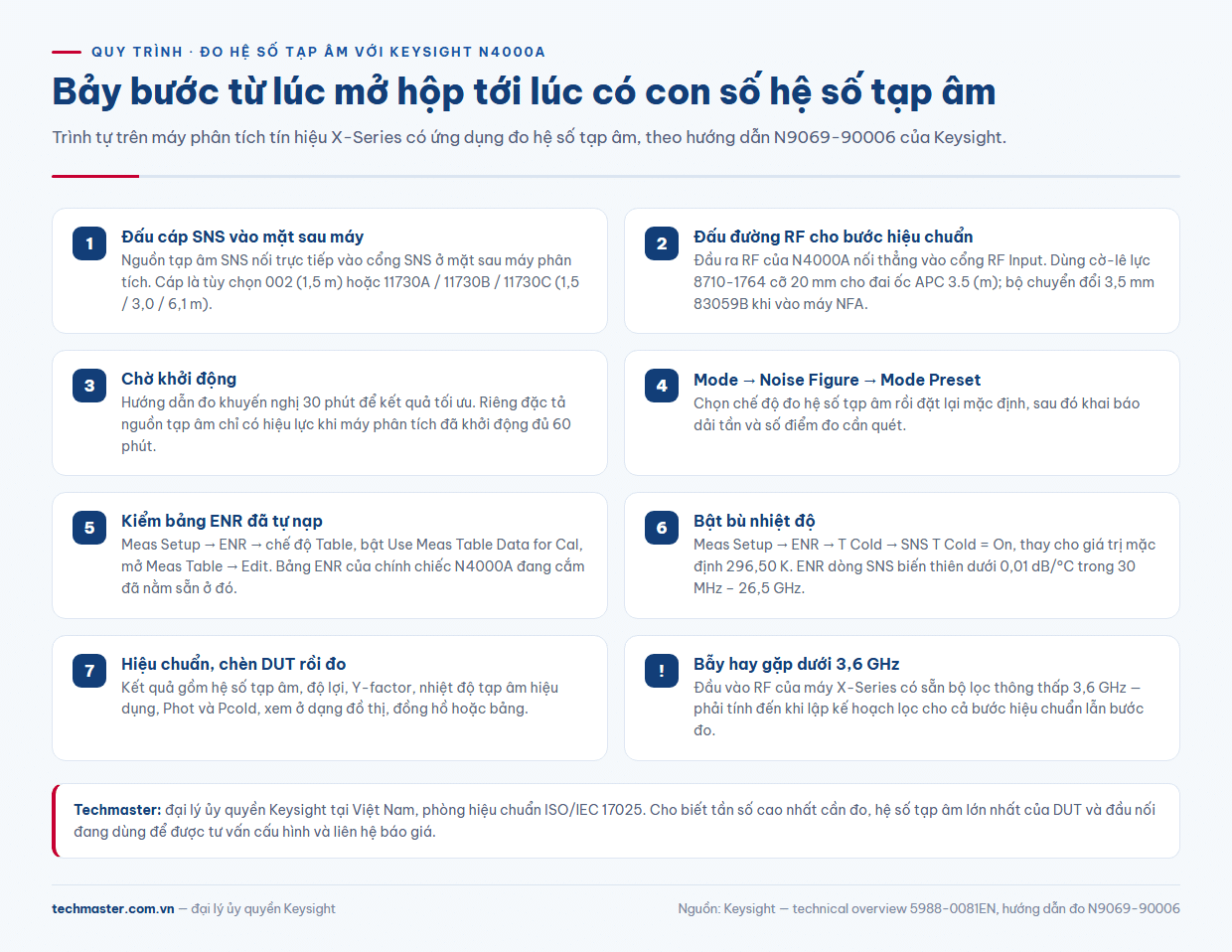

Cắm cáp SNS vào cổng SNS mặt sau máy, nối đầu ra RF của nguồn tạp âm vào cổng RF Input để hiệu chuẩn, chờ máy khởi động 30 phút theo khuyến nghị. Chọn Mode → Noise Figure, Mode Preset, đặt dải tần và số điểm. Chuyển Meas Setup → ENR sang Table, bật Use Meas Table Data for Cal, mở Meas Table → Edit để xem bảng ENR đã tự nạp — bước mà nguồn 346 phải nhập tay.
Hiệu chuẩn xong thì chèn DUT vào giữa nguồn tạp âm và cổng RF Input rồi đo. Ứng dụng cho ra hệ số tạp âm, độ lợi, Y-factor, nhiệt độ tạp âm hiệu dụng cùng Phot và Pcold, dạng đồ thị, đồng hồ hoặc bảng — nền lý thuyết có trong bài đo noise figure bằng phương pháp Y-factor. Lưu ý đầu vào RF của máy X-Series có sẵn bộ lọc thông thấp 3,6 GHz.
Bù nhiệt độ: đừng để T cold mặc định
Phép đo Y-factor giả định nguồn tạp âm khi tắt phát công suất ứng với nhiệt độ T cold. Mặc định trên máy, T cold đặt ở 296,50 K — tức 23,25 °C. Trong phòng đo chạy máy cả ngày, nhiệt độ thật hiếm khi đúng bằng số đó.
N4000A tự đo nhiệt độ của chính nó: dải 0 – 55 °C, độ phân giải 0,25 °C, độ chính xác ±1 °C tại 25 °C và ±2 °C trên toàn dải. Để máy dùng số thật, vào Meas Setup → ENR → T Cold và bật SNS T Cold. ENR của dòng SNS biến thiên dưới 0,01 dB/°C trong 30 MHz – 26,5 GHz, nên phần bù này nhỏ nhưng có thật, và miễn phí. Cùng logic đó, công cụ tính độ bất định của ứng dụng tự đặt kiểu nguồn tạp âm thành Auto (SNS) khi thấy có SNS đang nối rồi nạp tham số từ máy.
Đấu nối và phụ kiện
Đầu nối APC 3.5 (m) của N4000A chịu hơn 1000 lần đấu nối nếu dùng đúng: siết bằng cờ-lê lực, chỉ xoay đai ốc chứ không xoay thân nguồn, vệ sinh sau mỗi 10 lần nối. Ước lượng lực bằng cờ-lê thường, xoáy thân máy khi siết hay nối với đầu SMA đã mòn kéo tuổi thọ xuống dưới 200 lần.
Keysight khuyến nghị cờ-lê lực 8710-1764 cỡ 20 mm cho đai ốc APC 3.5 (m) và bộ chuyển đổi 3,5 mm 83059B khi nối vào máy NFA. Cáp SNS có ba độ dài: 11730A 1,5 m, 11730B 3,0 m, 11730C 6,1 m. Mức hiệu chuẩn tiêu chuẩn của dòng SNS là A1R, APR là đối chiếu chuẩn gốc.
N4000A giá và cách chốt cấu hình
N4000A giá phụ thuộc vào vài lựa chọn ngắn: kiểu đầu nối (APC 3.5 hay Type-N tùy chọn 001), cáp SNS (tùy chọn 002 hoặc mua rời 11730A/B/C), cấp hiệu chuẩn A1R hay APR, gói dịch vụ R-51B và R-50C. Trước khi hỏi báo giá nên chốt tần số cao nhất cần đo, hệ số tạp âm lớn nhất của DUT và đầu nối đang có; DUT vượt 18 GHz hoặc tạp âm trên 20 dB thì xem N4001A, N4002A.
Trang sản phẩm Keysight vẫn bán N4000A, không gắn nhãn ngừng sản xuất; riêng ứng dụng N9069A trên X-Series đã ngừng bán sau 01/06/2019, thay bằng N9069EM0D — điểm cần kiểm khi mua lại máy cũ. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ chọn cấu hình nguồn tạp âm SNS N4000A; xem thêm tại trang Keysight của Techmaster hoặc liên hệ báo giá cho Keysight N4000A. Một trục đo khác: bài đo phase noise và độ ổn định tần số.
Câu hỏi thường gặp
N4000A có phải máy phân tích phổ không?
Không. N4000A là nguồn tạp âm thông minh dòng SNS, dùng kèm máy phân tích hệ số tạp âm dòng NFA hoặc máy phân tích tín hiệu X-Series của Keysight. Bản thân nó không hiển thị phổ.
Dữ liệu ENR của N4000A nạp vào máy đo bằng cách nào?
Nối cáp SNS từ N4000A vào cổng SNS ở mặt sau máy phân tích. Theo hướng dẫn N9069-90006 của Keysight, ở chế độ Noise Figure bảng ENR mặc định tự tải vào máy ngay khi SNS được kết nối; tùy chỉnh tại Meas Setup → ENR → SNS Setup.
Khi nào nên chọn N4000A thay vì nguồn ENR 15 dB?
Khi DUT có hệ số tạp âm thấp, khi độ lợi của DUT nhạy với trở kháng nguồn, và khi hệ số tạp âm không vượt 20 dB. N4000A đặc tả thay đổi hệ số phản xạ phức giữa bật và tắt tối đa 0,01, nên hạn chế dao động độ lợi bị hiểu nhầm thành tạp âm.
