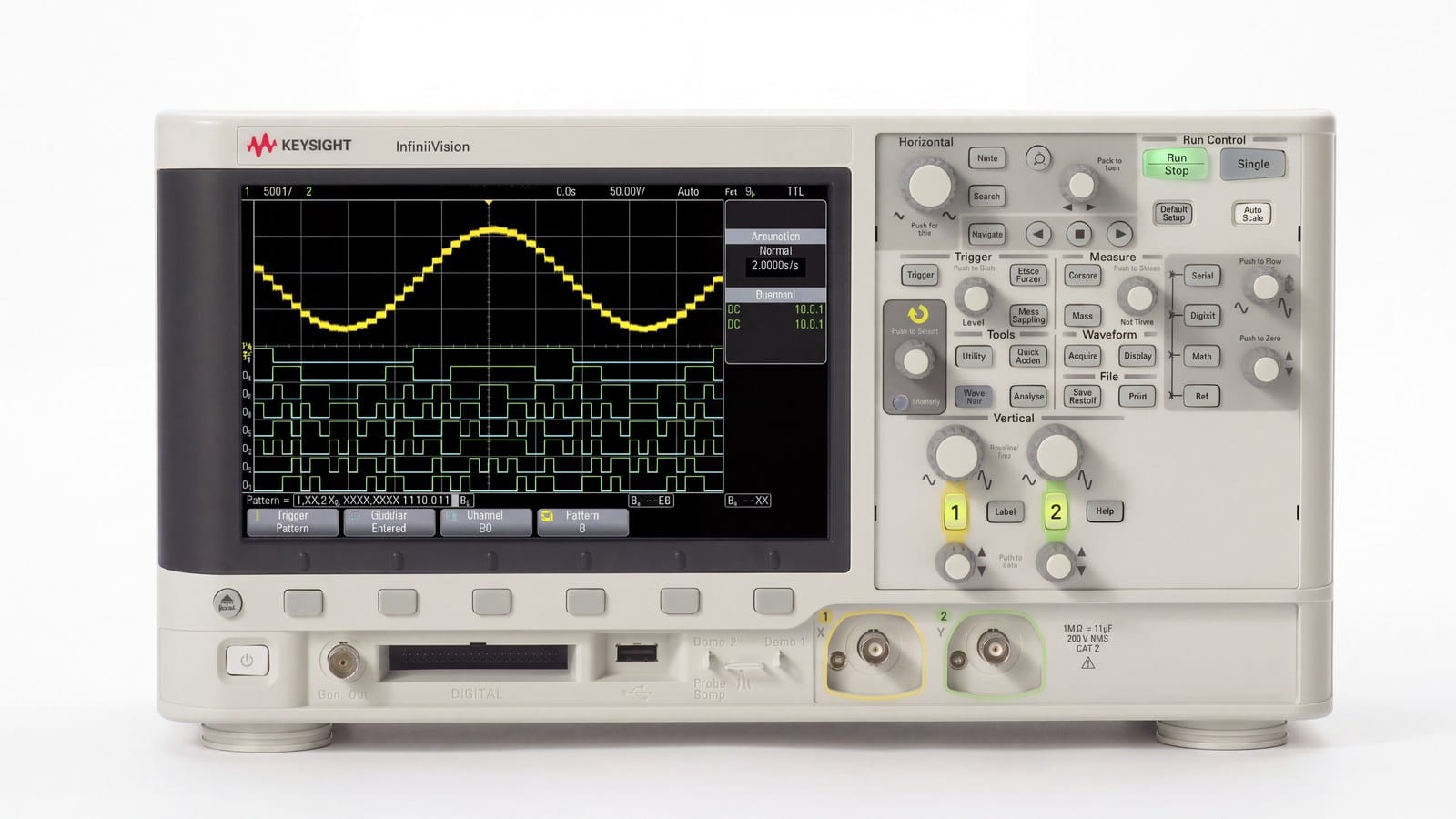

Keysight DSOX2022A là máy hiện sóng 200 MHz, 2 kênh analog của dòng InfiniiVision 2000 X-Series — đúng chỗ dễ phân vân nhất: cùng băng thông nhưng ít hơn hai kênh so với DSOX2024A, cùng số kênh nhưng gấp đôi băng thông so với DSOX2012A. Bài này trả lời một câu: khi nào cặp “2 kênh × 200 MHz” là cấu hình đúng, và khi nào nên rẽ hướng khác. Số liệu lấy từ trang sản phẩm Keysight và data sheet 5990-6618EN.

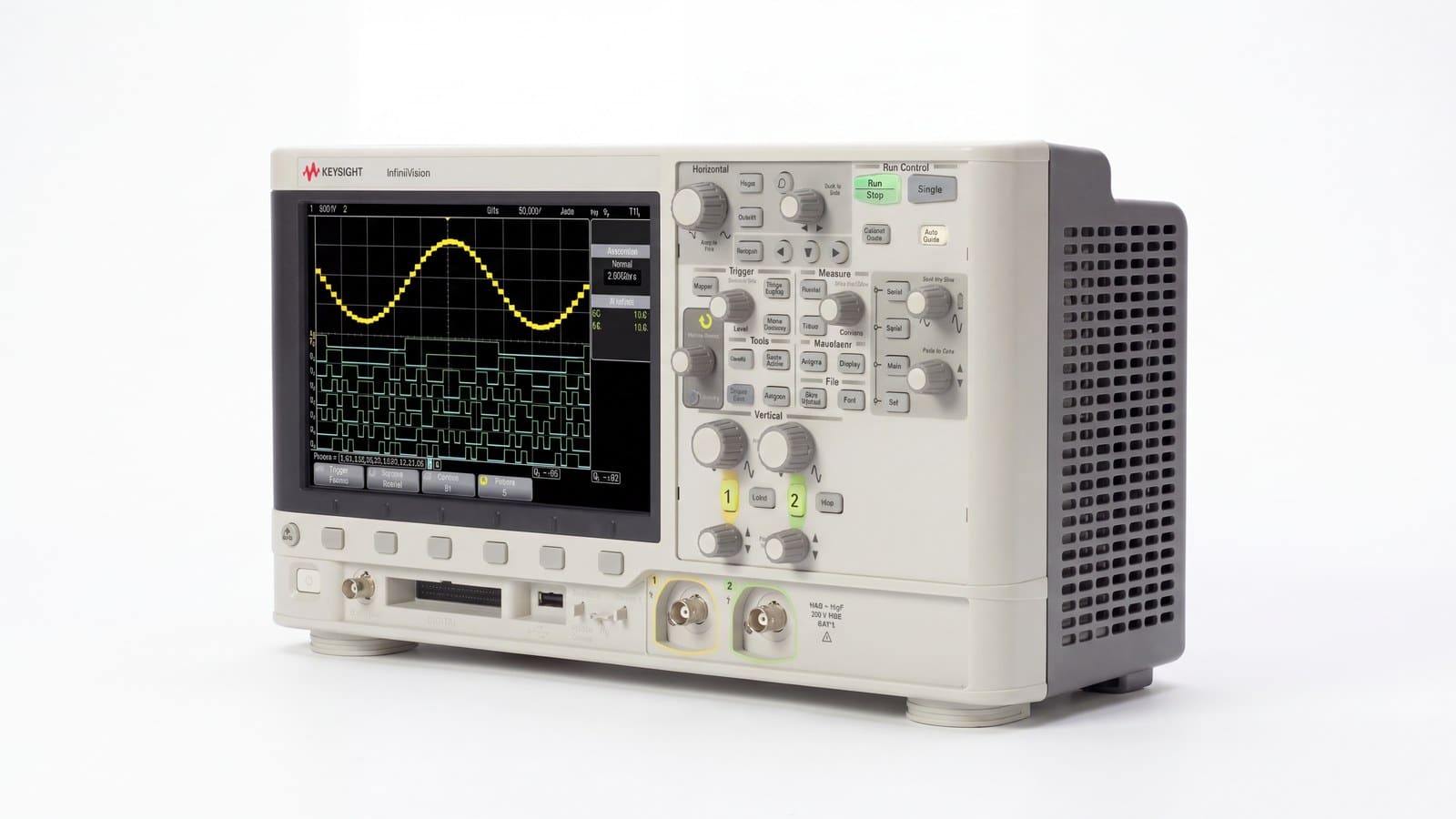

Keysight DSOX2022A đứng ở ngã tư nào?
Máy hiện sóng bị ràng buộc bởi hai trục độc lập: số kênh đo đồng thời và băng thông. DSOX2022A lấy mức cao của trục băng thông (200 MHz, cao nhất dòng 2000X) nhưng mức thấp của trục số kênh (2 kênh analog, không kênh số). Bốn model dưới đây là bốn hướng rẽ từ điểm đó:

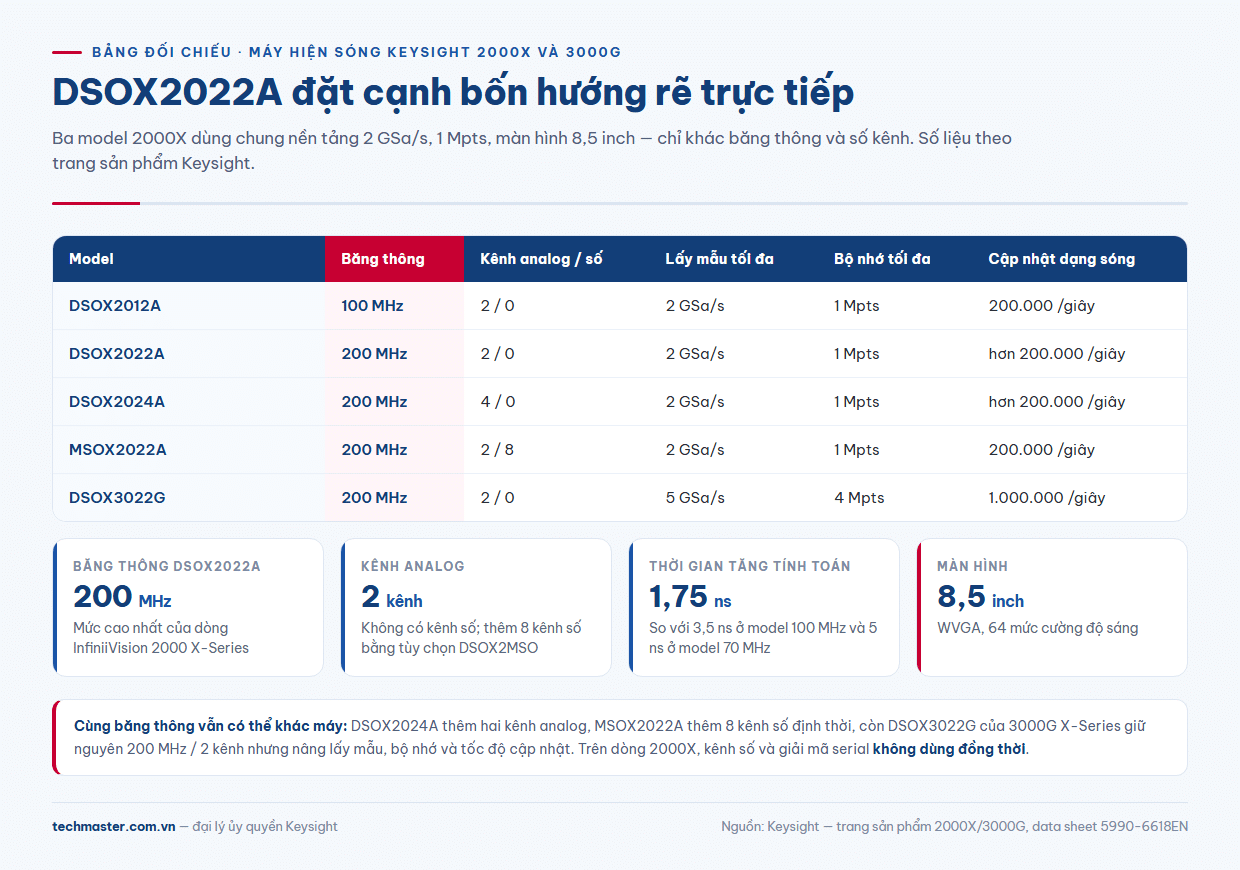

| Model | Băng thông | Kênh analog / số | Lấy mẫu tối đa | Bộ nhớ tối đa | Cập nhật dạng sóng |
|---|---|---|---|---|---|
| DSOX2012A | 100 MHz | 2 / 0 | 2 GSa/s | 1 Mpts | 200.000 /giây |
| DSOX2022A | 200 MHz | 2 / 0 | 2 GSa/s | 1 Mpts | hơn 200.000 /giây |
| DSOX2024A | 200 MHz | 4 / 0 | 2 GSa/s | 1 Mpts | hơn 200.000 /giây |
| MSOX2022A | 200 MHz | 2 / 8 | 2 GSa/s | 1 Mpts | 200.000 /giây |
| DSOX3022G | 200 MHz | 2 / 0 | 5 GSa/s | 4 Mpts | 1.000.000 /giây |
Bốn ngã rẽ quanh DSOX2022A trong dòng 2000X-Series Keysight
Đọc bảng theo chiều “mất gì, được gì” nhanh hơn đọc theo model. Xuống DSOX2012A: giữ hai kênh, mất một nửa băng thông. Sang DSOX2024A: thêm hai kênh analog. Sang MSOX2022A: thêm 8 kênh số định thời. Lên DSOX3022G của 3000G X-Series: giữ nguyên băng thông và số kênh, nhưng lấy mẫu, bộ nhớ và tốc độ cập nhật đều nhảy bậc.
Đáng chú ý là ba model 2000X trong bảng chia nhau đúng một nền tảng: 2 GSa/s, 1 Mpts, màn hình 8,5 inch WVGA. Chọn máy hiện sóng Keysight DSOX2022A hay model 2000X khác chỉ đổi băng thông và số kênh, không đổi chất lượng thu mẫu.

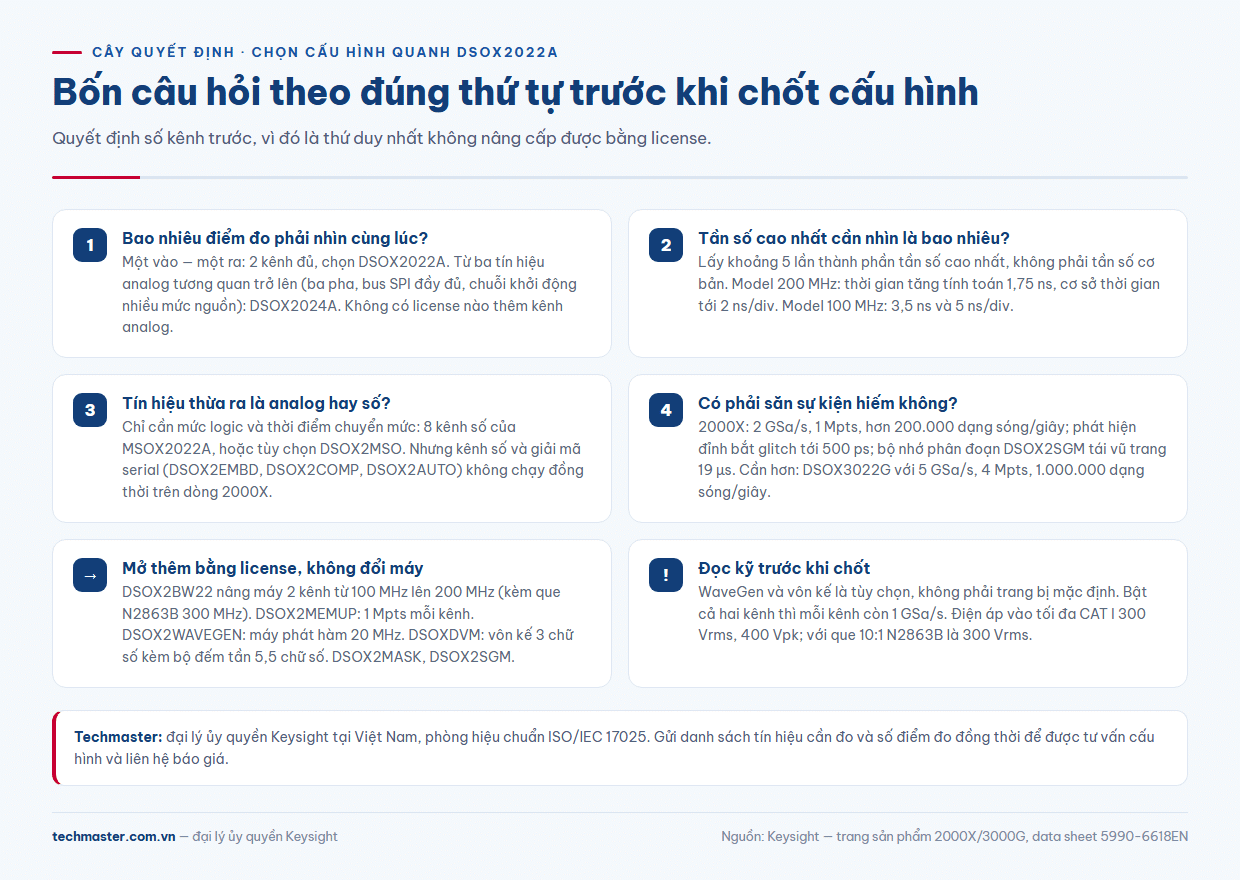

Khi nào hai kênh là đủ, khi nào phải lên bốn?
Quy tắc thực dụng: đếm số điểm đo phải nhìn cùng một thời điểm, không phải tổng số điểm đo của cả bài kiểm tra. Hai kênh đủ khi phép đo có dạng “một vào, một ra”: đo trễ qua một tầng đệm, so xung kích với đáp ứng.
Hai kênh chật khi có từ ba tín hiệu tương quan trở lên: ba pha bộ nghịch lưu, bus SPI đầy đủ, hoặc chuỗi khởi động nhiều mức nguồn phải đúng thứ tự. Lúc đó DSOX2024A là bước đi thẳng.
Còn lối thứ ba: nếu tín hiệu thừa ra là tín hiệu số và bạn chỉ cần mức logic cùng thời điểm chuyển mức, 8 kênh số của MSOX2022A rẻ hơn về “kênh trên mỗi điểm đo” — bài khi nào cần 8 kênh số trong dòng 2000X phân tích ranh giới này. Nhưng data sheet ghi rõ một ràng buộc của dòng 2000 X-Series: kênh số và giải mã serial không dùng đồng thời được.
Khi nào cần 200 MHz, khi nào 100 MHz đã đủ?
Băng thông nên gấp khoảng 5 lần thành phần tần số cao nhất cần nhìn, không phải 5 lần tần số cơ bản. Xung vuông 20 MHz có hài bậc năm ở 100 MHz; muốn thấy cạnh xung trung thực thì 200 MHz mới vừa.
Data sheet tách rõ hai mức. Thời gian tăng tính toán (10–90%) là 1,75 ns ở model 200 MHz so với 3,5 ns ở model 100 MHz. Cơ sở thời gian cũng khác: model 200 MHz đi tới 2 ns/div, model 70 và 100 MHz dừng ở 5 ns/div. Que đo kèm máy đổi theo — model 200 MHz nhận N2863B 300 MHz 10:1, model 70/100 MHz nhận N2862B 150 MHz, nên đừng dùng lại que cũ khi nâng băng thông.
Ngược lại, nếu tín hiệu cao nhất là PWM vài chục kHz, cảm biến analog hay nguồn xung dưới 500 kHz, 200 MHz không mang thêm thông tin và DSOX2012A 100 MHz sát nhu cầu hơn.
DSOX2022A thông số cần đọc kỹ trước khi chốt
- Lấy mẫu: 2 GSa/s khi liên kênh, 1 GSa/s mỗi kênh — bật cả hai kênh là mỗi kênh còn 1 GSa/s.
- Bộ nhớ: tối đa 1 Mpts mỗi kênh theo trang sản phẩm Keysight; data sheet ghi đường nâng cấp là DSOX2MEMUP.
- Dọc: 8 bit, độ nhạy 1 mV/div đến 5 V/div, trở kháng 1 MΩ ±2% (11 pF); chế độ High Resolution cho 12 bit từ 20 µs/div.
- Điện áp vào tối đa: CAT I 300 Vrms, 400 Vpk; với que 10:1 N2863B là 300 Vrms.
- Bắt sự kiện hiếm: phát hiện đỉnh bắt glitch hẹp tới 500 ps ở mọi cơ sở thời gian; bộ nhớ phân đoạn (DSOX2SGM) tái vũ trang tối thiểu 19 µs.
- Thân máy: 381 × 204 × 142 mm, nặng 3,9 kg; giới hạn băng thông phần cứng khoảng 20 MHz.
Nâng cấp bằng license: đường lùi an toàn khi chọn DSOX2022A
Chọn sai trong dòng 2000X ít tốn kém hơn dự đoán vì hầu hết tính năng mở bằng license: DSOX2MSO (8 kênh số định thời), DSOX2MEMUP (1 Mpts mỗi kênh), DSOX2WAVEGEN (máy phát hàm 20 MHz: sin tới 20 MHz, xung tới 10 MHz, ram tới 100 kHz), DSOXDVM (vôn kế 3 chữ số kèm bộ đếm tần 5,5 chữ số), cùng DSOX2EMBD (I²C, SPI), DSOX2COMP (RS232/422/485/UART), DSOX2AUTO (CAN, LIN), DSOX2MASK và DSOX2SGM.
Hai điều cần nói thẳng. WaveGen và vôn kế là tùy chọn, không phải trang bị mặc định. Và băng thông cũng nâng được bằng license — DSOX2BW22 đưa máy 2 kênh từ 100 MHz lên 200 MHz, kèm que N2863B — nhưng chiều ngược lại không tồn tại: không thể thêm kênh analog thứ ba. Vì vậy số kênh quan trọng hơn băng thông khi lập cấu hình DSOX2022A.
Khi nào nên bỏ qua 2000X và lên 3000G X-Series?
DSOX3022G cùng 200 MHz và cùng 2 kênh analog, nên lý do cân nhắc nó nằm ở ba con số khác: 5 GSa/s thay vì 2 GSa/s, 4 Mpts thay vì 1 Mpts, 1.000.000 dạng sóng mỗi giây thay vì hơn 200.000. Ba con số đó phục vụ một loại việc: săn sự kiện hiếm trong cửa sổ dài, hoặc phóng to chi tiết nano-giây trong bản ghi mili-giây. Máy 3000G còn có màn hình cảm ứng điện dung và máy phát sóng tùy ý 20 MHz. Nếu công việc là gỡ lỗi mạch nhúng, đo nguồn và kiểm tra sản xuất thường ngày, 2 GSa/s và 1 Mpts thường đã đủ.
DSOX2022A giá phụ thuộc vào những gì?
DSOX2022A giá không phải một con số cố định vì thân máy chỉ là điểm xuất phát. Tổng chi phí phụ thuộc vào các license bạn mở — kênh số, bộ nhớ, WaveGen, vôn kế, giải mã serial, mask test — cộng module DSOXLAN hoặc DSOXGPIB, que đo chuyên dụng và chu kỳ hiệu chuẩn. Hãy chốt trước danh sách tín hiệu cần đo, rồi mới lập cấu hình để liên hệ báo giá.
Về vòng đời: trang sản phẩm Keysight vẫn bán DSOX2022A và không ghi ngừng sản xuất; trang hỗ trợ công bố firmware 2.67 ngày 31/8/2025. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025, hỗ trợ tư vấn tùy chọn và hiệu chuẩn định kỳ. Xem thêm tại trang Keysight của Techmaster.
Câu hỏi thường gặp
DSOX2022A khác DSOX2024A ở điểm nào?
Cả hai đều 200 MHz, 2 GSa/s, bộ nhớ tối đa 1 Mpts và màn hình 8,5 inch WVGA. Khác biệt duy nhất trên trang sản phẩm Keysight là số kênh analog: DSOX2022A có 2 kênh, DSOX2024A có 4 kênh.
Có thể nâng DSOX2022A lên 4 kênh analog không?
Không. Data sheet 5990-6618EN chỉ có license nâng băng thông, thêm 8 kênh số (DSOX2MSO), nâng bộ nhớ (DSOX2MEMUP) và các gói phần mềm — không có tùy chọn thêm kênh analog.
DSOX2022A dùng được kênh số và giải mã serial cùng lúc không?
Không. Data sheet dòng 2000 X-Series ghi rõ kênh số và phân tích giao thức serial không hoạt động đồng thời. Ngoài ra DSOX2022A không có kênh số sẵn; phải thêm DSOX2MSO hoặc chọn bản MSOX2022A.
