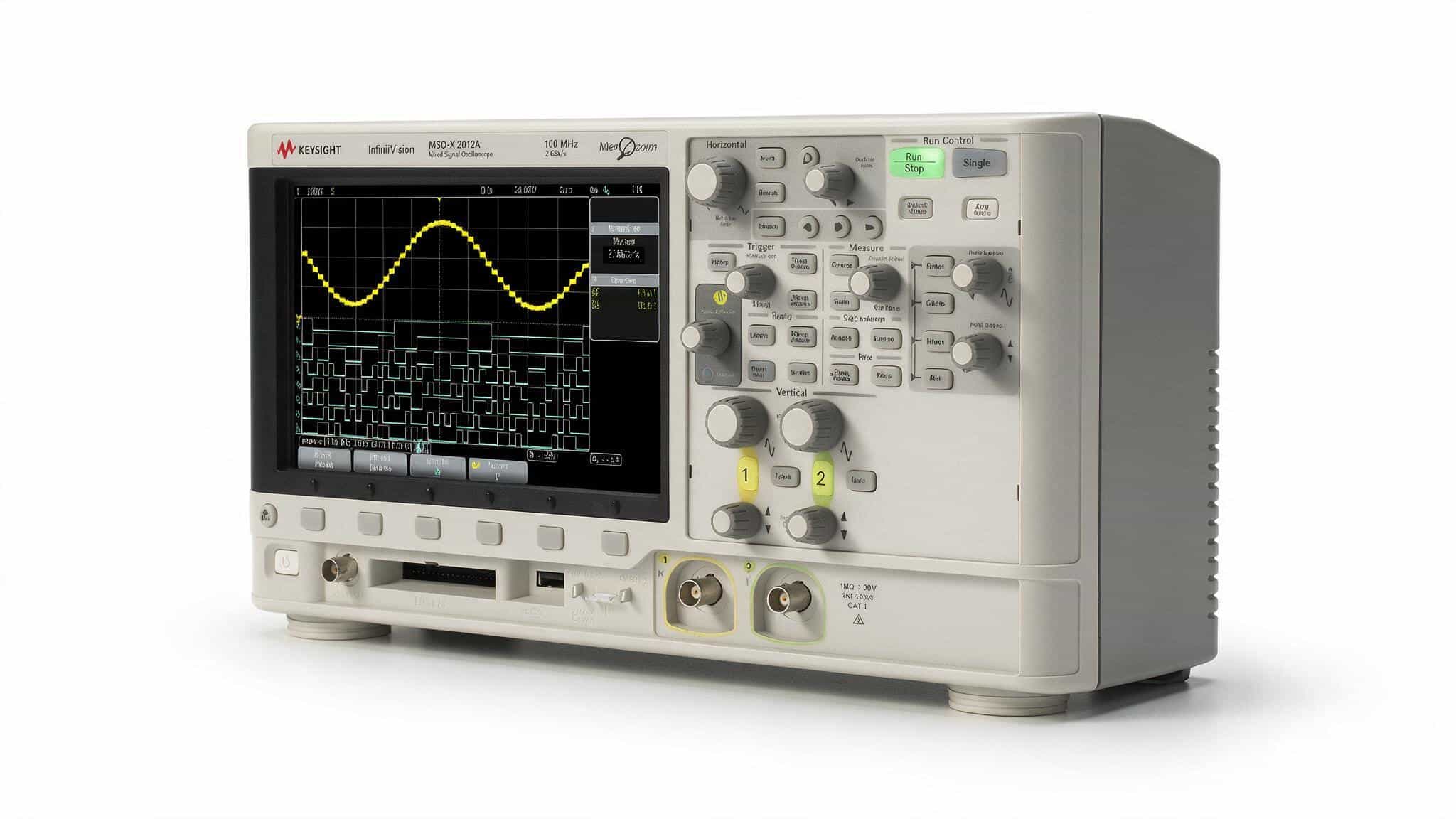

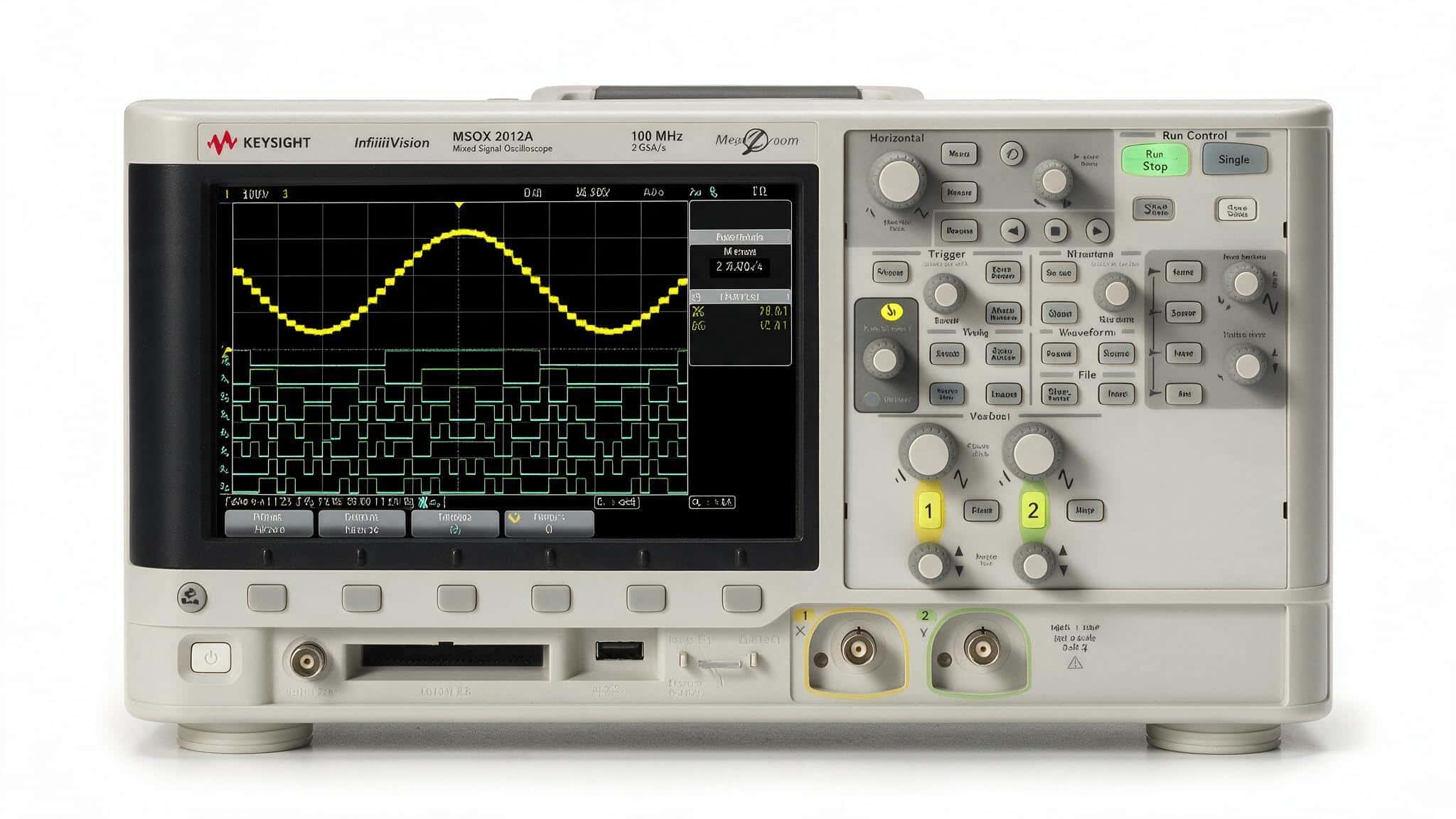

Máy hiện sóng Keysight DSOX2012A là cấu hình 100 MHz hai kênh nằm chính giữa dòng InfiniiVision 2000 X-Series — họ dao động ký để bàn trải băng thông từ 70 MHz đến 200 MHz. Đây cũng là vị trí dễ chọn sai nhất: nhiều phòng lab mua bản 70 MHz vì rẻ hơn vài triệu rồi phải đổi máy sau một năm, hoặc trả tiền cho bản 200 MHz bốn kênh trong khi cả năm chỉ soi hai tín hiệu. Bài viết này so sánh trực tiếp Keysight DSOX2012A với các model cùng dòng theo thông số Keysight công bố, kèm cây quyết định bốn bước để bạn dừng đúng ở model cần mua.
Giải mã tên model 2000 X-Series: ba ký tự quyết định giá
Keysight đặt tên dòng InfiniiVision 2000 X-Series theo quy luật chặt chẽ. Nắm được quy luật này, bạn tự đối chiếu toàn bộ dòng máy mà không cần mở bảng giá:
- Tiền tố DSOX hay MSOX — DSOX chỉ có kênh analog; MSOX bổ sung 8 kênh logic số vào cùng khung máy, biến dao động ký thành máy hiện sóng tín hiệu hỗn hợp (mixed-signal).
- Hai chữ số giữa cho biết băng thông: 00 là 70 MHz, 01 là 100 MHz, 02 là 200 MHz.
- Chữ số cuối là số kênh analog: 2 hoặc 4.
Vậy DSOX2012A giải mã ra là: dao động ký số, 100 MHz, 2 kênh analog, không có khối logic. Tương tự, DSOX2022A là bản 200 MHz hai kênh, còn MSOX2024A là bản 200 MHz bốn kênh analog cộng 8 kênh số.
Điểm mấu chốt khi so sánh nội bộ dòng: phần lớn thông số nền giữ nguyên trên mọi model. Tốc độ lấy mẫu tối đa 2 GSa/s, bộ nhớ tối đa 1 Mpts mỗi kênh, tốc độ cập nhật 200.000 dạng sóng/giây, màn hình 8,5 inch WVGA và bộ số hóa 8 bit là trang bị chung. Nghĩa là khi trả thêm tiền trong dòng này, bạn đang mua băng thông, số kênh analog và khối logic 8 kênh — chứ không phải mua một máy “phản hồi nhanh hơn” hay “nhớ sâu hơn”.

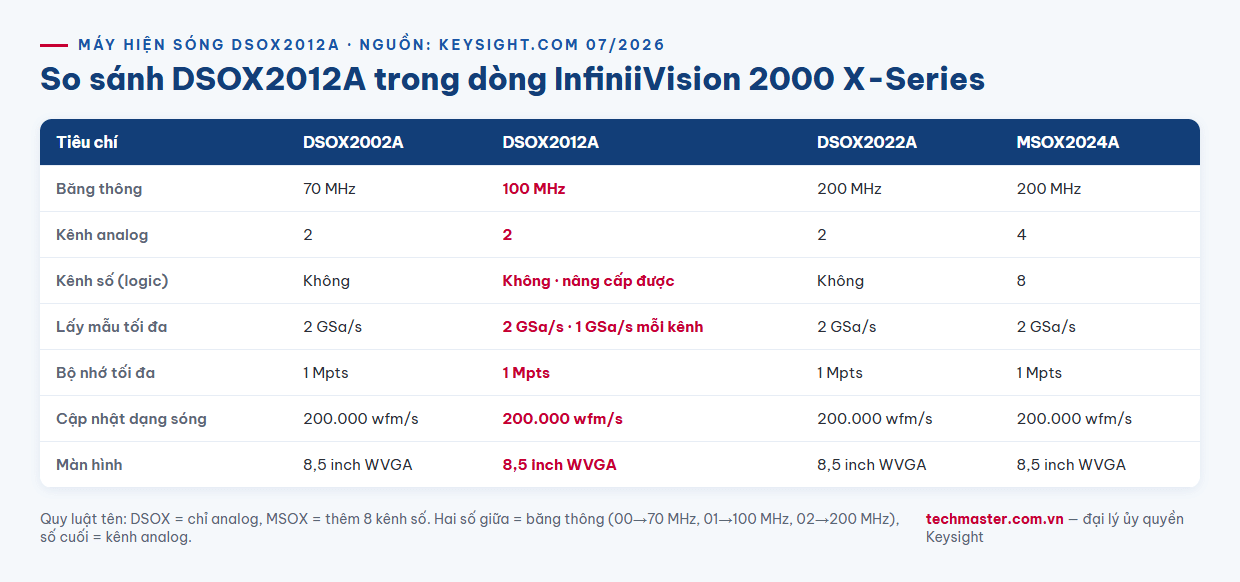

Bảng so sánh các cấu hình tiêu biểu cùng dòng
| Tiêu chí | DSOX2002A | DSOX2012A | DSOX2022A | MSOX2024A |
|---|---|---|---|---|
| Băng thông | 70 MHz | 100 MHz | 200 MHz | 200 MHz |
| Kênh analog | 2 | 2 | 2 | 4 |
| Kênh số (logic) | Không | Không (nâng cấp được) | Không | 8 |
| Lấy mẫu tối đa | 2 GSa/s | 2 GSa/s (1 GSa/s mỗi kênh) | 2 GSa/s | 2 GSa/s |
| Bộ nhớ tối đa | 1 Mpts | 1 Mpts | 1 Mpts | 1 Mpts |
| Cập nhật dạng sóng | 200.000 wfm/s | 200.000 wfm/s | 200.000 wfm/s | 200.000 wfm/s |
| Màn hình | 8,5″ WVGA | 8,5″ WVGA | 8,5″ WVGA | 8,5″ WVGA |
| Thời gian tăng | — | ≤ 3,5 ns | — | — |
Nguồn: thông số Keysight công bố cho từng model. Dấu “—” nghĩa là thông số không được công bố trên trang sản phẩm tương ứng.
100 MHz đủ cho việc gì? Tính bằng quy tắc băng thông 5 lần
Băng thông là thông số dễ mua thừa và cũng dễ mua thiếu nhất. Nguyên tắc kỹ thuật thông dụng: băng thông máy nên gấp ít nhất 5 lần tần số cơ bản của tín hiệu cần đo nếu bạn muốn nhìn được hài bậc ba và bậc năm — tức là nhìn được hình dạng thật của xung vuông, chứ không chỉ nhìn ra một hình sin méo.
Áp vào DSOX2012A: 100 MHz chia 5 cho ra khoảng 20 MHz tần số cơ bản đo được với dạng sóng còn giữ được cạnh. Trên thực tế, dải này phủ gần trọn nhóm công việc phổ biến nhất ở phòng lab Việt Nam:
- Xung clock và tín hiệu điều khiển của vi điều khiển 8/16/32-bit chạy dưới 20 MHz.
- Bus nối tiếp nhúng: I²C (100 kHz–1 MHz), SPI vài MHz đến chục MHz, UART/RS-232/RS-485.
- Bus ô tô CAN và LIN.
- Gợn sóng và quá độ chuyển mạch của nguồn xung tần số vài chục kHz đến vài trăm kHz.
- Tín hiệu cảm biến, mạch analog audio, mạch điều khiển động cơ.
Con số cần nhìn kèm băng thông là thời gian tăng ≤ 3,5 ns. Nếu cạnh xung thật của mạch bạn nhanh hơn nhiều so với 3,5 ns, máy sẽ làm cạnh đó “tù” đi và bạn sẽ đo ra thời gian tăng của chính máy chứ không phải của mạch. Đó là ranh giới thực tế để quyết định nhảy lên bản 200 MHz.
Ngược lại, nếu toàn bộ công việc nằm dưới 14 MHz thì bản 70 MHz đã đủ và số tiền chênh nên dồn cho đầu dò tốt hơn. Cách chọn băng thông này giống hệt logic đã phân tích trong bài so sánh dòng 1000 X-Series — chỉ khác điểm khởi đầu của thang băng thông.
DSOX hay MSOX: khi nào 8 kênh số là bắt buộc
Khác biệt đắt nhất trong dòng không phải băng thông mà là khối logic. Bạn cần bản MSOX khi công việc rơi vào một trong ba tình huống:
- Gỡ lỗi quan hệ thời gian giữa nhiều đường số. Với hai kênh analog, bạn chỉ nhìn được hai đường một lúc; một bus SPI đầy đủ đã cần bốn đường (CLK, MOSI, MISO, CS).
- Kích hoạt theo mẫu bit trên bus song song — chỉ khả thi khi có kênh số.
- Đối chiếu tín hiệu analog với trạng thái số. Ví dụ soi gợn nguồn đúng ở thời điểm một chân GPIO chuyển mức.
Nếu công việc của bạn chỉ là đo biên độ, tần số, gợn sóng và dạng cạnh trên một hoặc hai điểm mạch, khối logic là khoản chi không sinh lợi. Với máy hiện sóng DSOX2012A, bạn vẫn còn lối thoát: kênh số nằm trong danh sách nâng cấp tại chỗ, không cần đổi máy.
Nâng cấp tại chỗ: lý do dòng 2000X giữ giá trị lâu
Keysight công bố DSOX2012A hỗ trợ nâng cấp sau khi mua với các hạng mục: kênh số, máy phát sóng 20 MHz (WaveGen), vôn kế 3 chữ số, kích hoạt và giải mã bus nối tiếp, bộ nhớ phân đoạn và kiểm tra mặt nạ (mask test). Ba gói phần mềm giải mã được phân theo lĩnh vực:
- Gói nhúng: I²C, SPI, UART/RS-232/422/485 kèm mask test.
- Gói ô tô: CAN, LIN kèm mask test.
- Gói đa năng: gộp I²C, SPI, UART, CAN và LIN.
Về kết nối, máy nhận module LAN/VGA hoặc module GPIB — điểm đáng lưu ý nếu bạn định ghép máy vào hệ đo tự động hoặc chiếu màn hình lên máy chiếu khi giảng dạy.
Hệ quả mua sắm rất cụ thể: ưu tiên chọn đúng băng thông và số kênh analog ngay từ đầu, vì đó là hai thứ không nâng cấp được; phần còn lại có thể mua dần. Đây là điểm khác biệt lớn so với các dòng máy giá rẻ nơi mọi tính năng đều bị khóa cứng theo model.
Cây quyết định bốn bước
- Cạnh xung nhanh nhất trong mạch của bạn là bao nhiêu? Nếu thời gian tăng thật gần hoặc dưới 3,5 ns → bỏ qua 100 MHz, đi thẳng bản 200 MHz.
- Bạn cần soi đồng thời mấy điểm analog? Ba điểm trở lên → bản 4 kênh. Hai điểm → DSOX2012A là điểm dừng hợp lý.
- Có phải gỡ lỗi bus song song hoặc nhiều đường số cùng lúc không? Có → MSOX, hoặc mua DSOX rồi nâng cấp kênh số khi phát sinh nhu cầu.
- Máy có phải ghép vào hệ đo tự động không? Có → đặt kèm module LAN/VGA hoặc GPIB ngay từ đơn hàng đầu.
Với phần lớn phòng lab điện tử, phòng R&D quy mô vừa và trường kỹ thuật, đường đi tối ưu là chọn DSOX2012A 100 MHz hai kênh làm cấu hình nền, rồi mở thêm gói giải mã nối tiếp khi dự án thực sự cần. Nếu bạn còn phân vân giữa dòng 2000X và các dòng cao hơn, bài so sánh dòng 3000G X-Series cho thấy ranh giới giá trị nằm ở đâu; toàn bộ danh mục thiết bị đo có tại hệ thống thiết bị đo lường Techmaster.
Câu hỏi thường gặp
Keysight DSOX2012A có bao nhiêu kênh và băng thông bao nhiêu?

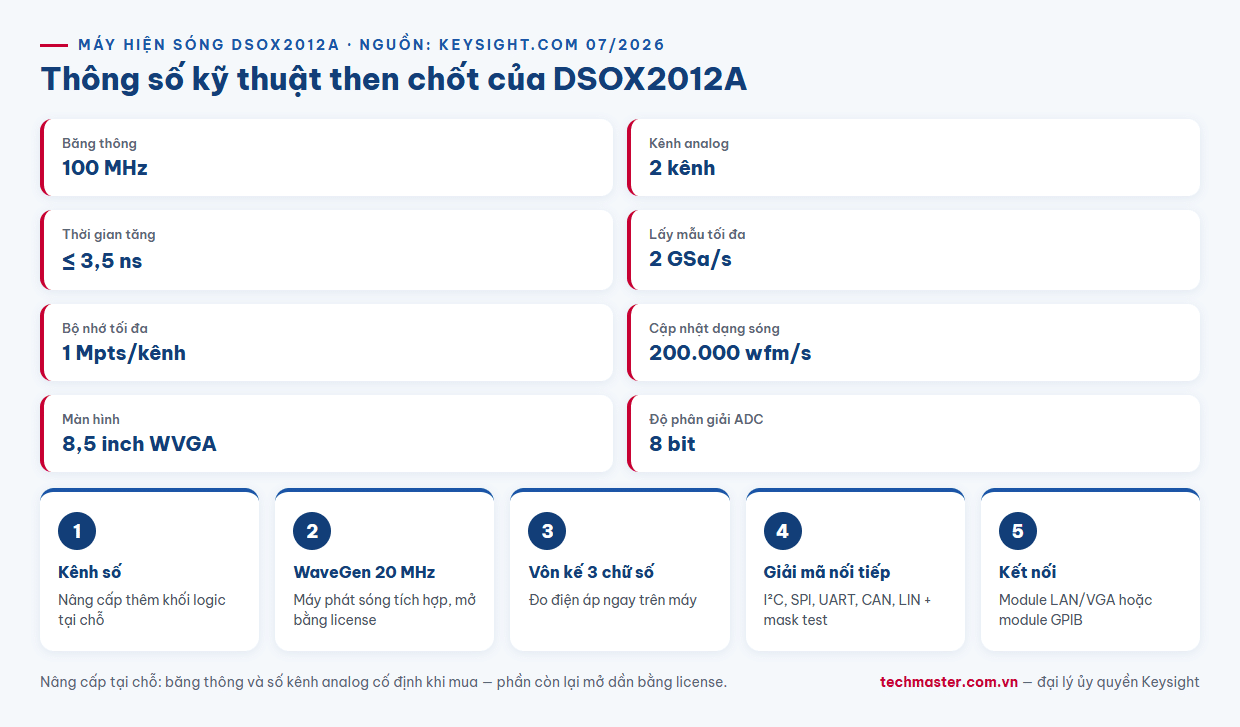

DSOX2012A là dao động ký số 100 MHz với 2 kênh analog, tốc độ lấy mẫu tối đa 2 GSa/s, bộ nhớ tối đa 1 Mpts mỗi kênh, tốc độ cập nhật 200.000 dạng sóng mỗi giây, màn hình 8,5 inch WVGA và thời gian tăng ≤ 3,5 ns. Máy không có kênh số sẵn nhưng có thể nâng cấp thêm.
Nên chọn DSOX2012A hay DSOX2022A?
Hai máy chung nền tảng, chỉ khác băng thông: 100 MHz so với 200 MHz. Nếu cạnh xung nhanh nhất trong mạch có thời gian tăng gần hoặc dưới 3,5 ns, hoặc tần số cơ bản vượt 20 MHz, hãy chọn bản 200 MHz. Nếu công việc chủ yếu là bus nhúng, nguồn xung và tín hiệu điều khiển dưới 20 MHz, DSOX2012A là lựa chọn tiết kiệm hơn mà không hy sinh tốc độ cập nhật hay bộ nhớ.
