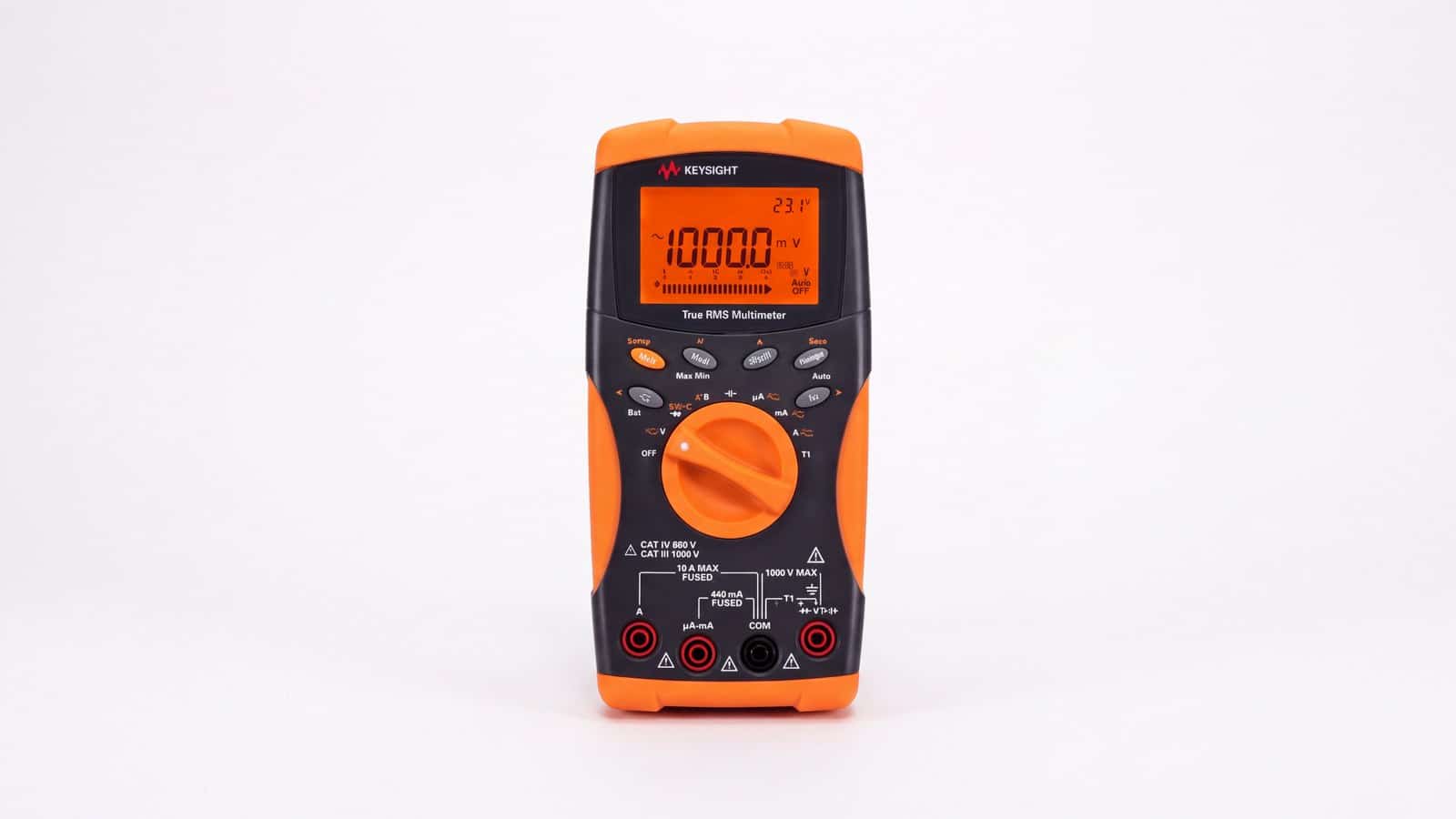

Keysight U1241B là đồng hồ vạn năng cầm tay 4 chữ số, hiển thị 10.000 count, đo true RMS, độ chính xác DCV cơ bản 0,09% và mức an toàn CAT III 1000 V / CAT IV 600 V. Máy nằm ở đầu cơ bản của dòng U1240B, nên câu hỏi đúng là “công việc của tôi có cần nhiều hơn thế không”. Bài này đi theo hướng đó, với số liệu lấy từ data sheet 5989-7040EN của Keysight.
Keysight U1241B hợp với ngành nào, và vì sao “vừa đủ” mới là tiêu chí
Count không phải độ chính xác: count là số vạch phân giải của màn hình, độ chính xác là sai số công bố. Trên thang 1000,0 mV, chữ số cuối bằng 0,1 mV và sai số là 0,09% số đọc cộng 5 count — với phần lớn công việc điện công nghiệp, đó là dư chứ không phải thiếu.
Hệ quả ngân sách rất thực tế: cùng một khoản chi, xưởng có thể trang bị đồng hồ vạn năng cầm tay Keysight U1241B cho từng kỹ thuật viên thay vì để cả tổ dùng chung hai máy cao cấp.
U1241B thông số: bốn con số quyết định phạm vi dùng được
- Điện áp một chiều: thang 1000,0 mV sai số 0,09% + 5; thang 10 V và 100 V là 0,09% + 2; thang 1000,0 V là 0,15% + 5. Trở kháng vào 10 MΩ danh định.
- True RMS: điện áp và dòng xoay chiều đạt 1% + 5 trong dải 40 – 500 Hz, có hiệu lực từ 5% đến 100% của thang.
- Dải đo: DCV 0,1 mV – 1000 V; ACV 50 mV – 1000 V; điện trở 0,1 Ω – 100 MΩ; điện dung 0,1 nF – 10 mF; tần số 1 Hz – 200 kHz; dòng tới 10 A; nhiệt độ cặp K −40 đến 1000 °C.
- Tốc độ đọc: 7 lần/giây cho điện áp và dòng, 14 lần/giây cho điện trở và diode, 4 lần/giây cho điện dung dưới 100 µF.
Thân máy bọc cao su, nặng 450 g kèm pin, chạy bốn pin AAA 1,5 V với tuổi thọ điển hình 300 giờ, giữ đủ độ chính xác từ −10 đến 55 °C. Bảo hành ba năm cho thân máy.

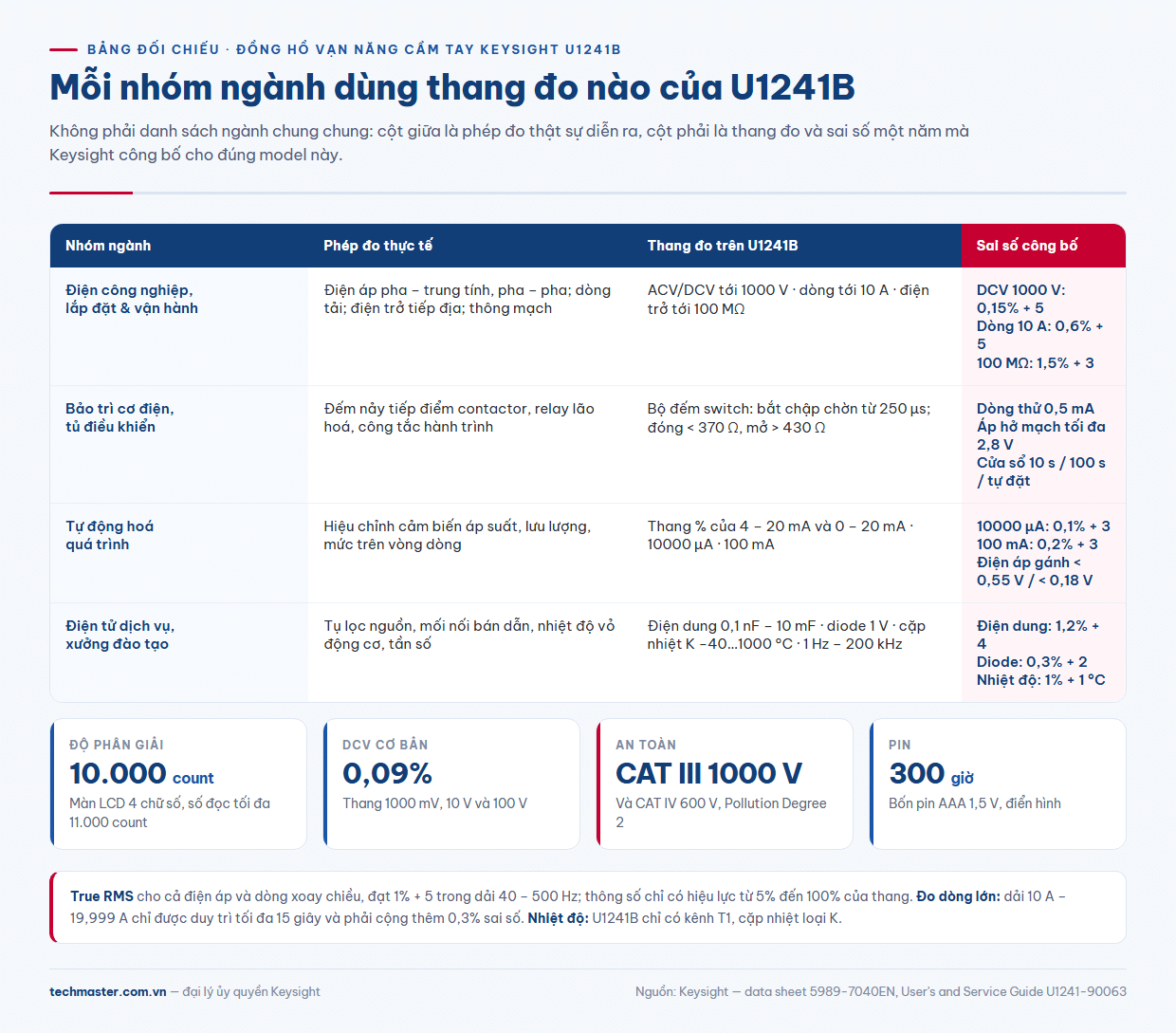

Bốn nhóm ngành mà U1241B là công cụ đúng
Lắp đặt và bảo trì hệ thống điện công nghiệp
Ở nhóm này, mức an toàn quan trọng hơn số count. CAT IV 600 V cho phép đo tại đầu vào lưới hạ áp — công tơ, thiết bị bảo vệ quá dòng sơ cấp; CAT III 1000 V phủ tủ phân phối, aptomat, thanh cái. Phép đo thường gặp: điện áp pha – trung tính và pha – pha tới 1000 V, dòng tải tới 10 A liên tục ở môi trường không quá 50 °C, điện trở tiếp địa trên thang tới 100 MΩ, dò thông mạch với còi báo khi điện trở dưới 10,0 Ω. Dải 10 A – 19,999 A chỉ duy trì tối đa 15 giây và phải cộng thêm 0,3% sai số.
Bảo trì cơ điện: bộ đếm switch và relay
Đây là việc U1241B làm được mà nhiều máy cùng tầm không làm được. Bộ đếm switch nhận diện tiếp điểm chập chờn kéo dài từ 250 µs trở lên, ngưỡng đóng dưới 370 Ω và mở trên 430 Ω, dùng dòng thử 0,5 mA; cửa sổ đếm 10 giây, 100 giây hoặc tự đặt. Bắt buộc cắt điện mạch trước khi đo. Ứng dụng: xác minh nảy tiếp điểm contactor, tìm relay lão hoá gây lỗi ngắt quãng trong tủ điều khiển.
Tự động hoá quá trình: vòng dòng 4 – 20 mA
Máy đọc trực tiếp phần trăm thang của vòng 4 – 20 mA hoặc 0 – 20 mA, không cần quy đổi khi hiệu chỉnh cảm biến áp suất, lưu lượng hay mức. Thang 10000 µA cho độ phân giải 1 µA, sai số 0,1% + 3, điện áp gánh dưới 0,55 V; thang 100,00 mA cho 0,2% + 3 với gánh dưới 0,18 V — gánh thấp thì nối nối tiếp ít làm lệch chính vòng dòng.
Điện tử dịch vụ và xưởng đào tạo
Nhóm này dùng thang phụ nhiều hơn thang cao áp. Điện dung tới 10 mF, sai số 1,2% + 4 trên thang 1000 nF đến 100 µF và 2% + 4 trên thang 1000 µF, 10 mF — đủ kiểm tra tụ lọc nguồn. Diode ở thang 1 V, 0,3% + 2, còi báo khi số đọc trong 0,3 V – 0,8 V. Nhiệt độ cặp K sai số 1% + 1 °C để soi vỏ động cơ và đầu cốt.

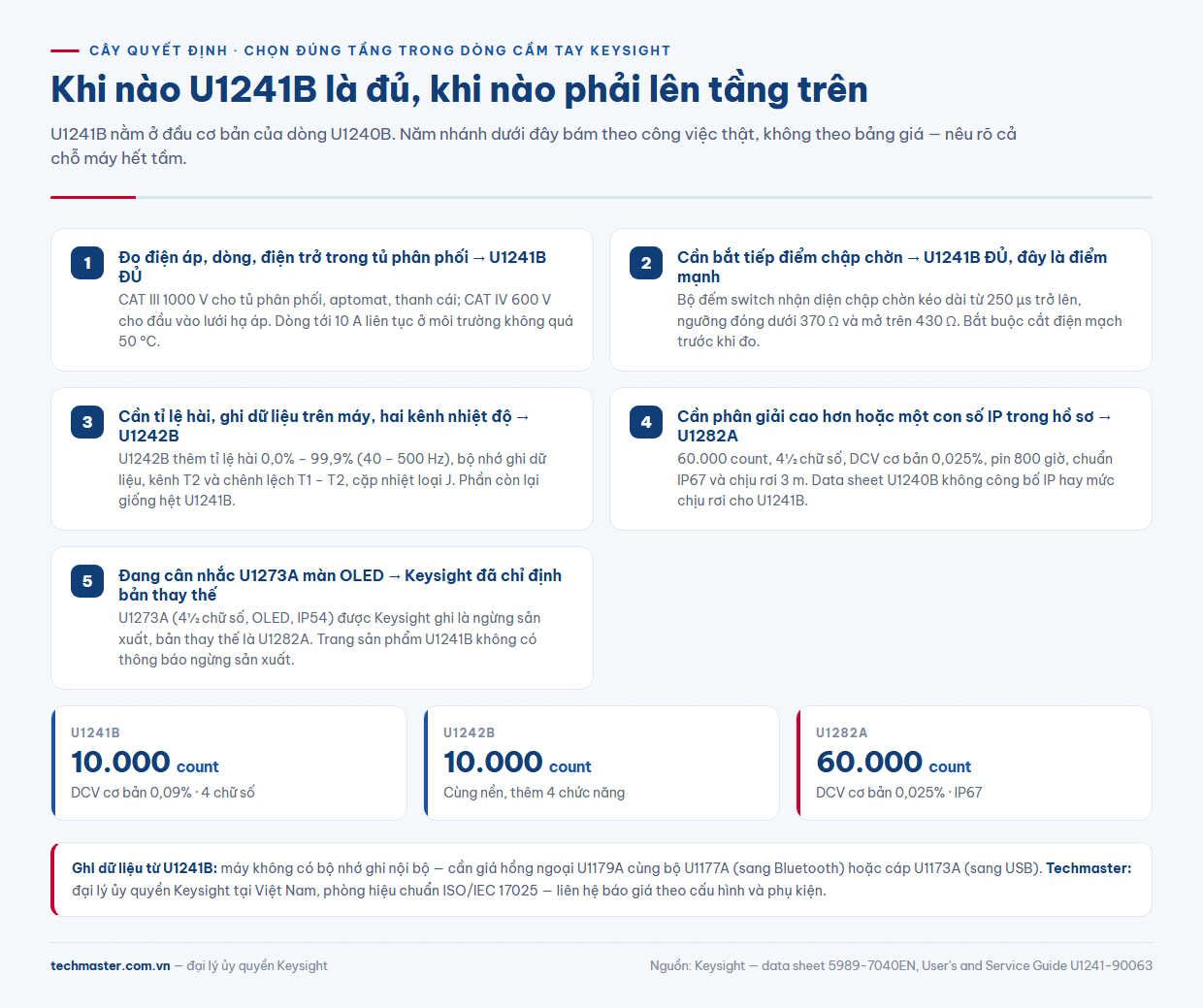

Trần của U1241B: khi nào 10.000 count không còn đủ
- Độ phân giải trên thang cao. Ở thang 1000,0 V, chữ số cuối là 0,1 V. Soi sụt áp cỡ vài chục mV trên thanh cái mang vài trăm vôn thì máy 4½ chữ số như U1282A (60.000 count, DCV cơ bản 0,025%) mới đúng việc.
- Ghi dữ liệu trên máy. U1241B không có bộ nhớ ghi dữ liệu nội bộ; data logging thuộc về U1242B. Muốn ghi phải gắn giá hồng ngoại U1179A cùng U1177A hoặc cáp U1173A.
- Môi trường khắc nghiệt. Data sheet U1240B không công bố cấp bảo vệ IP hay mức chịu rơi, chỉ ghi máy được thử rung và va đập theo IEC/EN 60068-2. Cần một con số IP trong hồ sơ thì nhìn sang U1282A chuẩn IP67, chịu rơi 3 m.
- Chất lượng điện và biến tần. Máy không có chức năng tỉ lệ hài — đó là của U1242B — và data sheet cũng không liệt kê bộ lọc thông thấp cho ngõ ra biến tần.
Về lộ trình sản phẩm: U1273A màn OLED chuẩn IP54 đã được Keysight ghi là ngừng sản xuất và chỉ định U1282A thay thế. Trang sản phẩm U1241B thì không có thông báo ngừng sản xuất.
Đồng Hồ Vạn Năng Keysight cùng dòng: U1241B hay U1242B?
Hai model dùng chung thân máy, 10.000 count, 0,09% DCV cơ bản, mức CAT III 1000 V / CAT IV 600 V và tuổi thọ pin 300 giờ. U1242B hơn đúng bốn điểm: tỉ lệ hài 0,0% – 99,9%, bộ nhớ ghi dữ liệu, kênh nhiệt độ thứ hai cùng phép đo chênh lệch T1 – T2, và cặp nhiệt loại J. Nếu bốn điểm đó không có trong danh sách công việc, phần chênh nên dồn vào số lượng máy. Bài U1242B trong 5 ngành đi sâu vào phía còn lại của cặp này.
U1241B giá và cách chốt cấu hình
U1241B giá phụ thuộc vào phụ kiện đi kèm chứ không vào tùy chọn phần cứng, vì máy chỉ có một cấu hình. Hộp tiêu chuẩn gồm bốn pin AAA, giấy chứng nhận hiệu chuẩn và bộ dây đo đầu 4 mm. Nên cân nhắc thêm: giá hồng ngoại U1179A nếu cần ghi dữ liệu; kìm dòng xoay chiều U1583B hai thang 40 A và 400 A cấp CAT III 600 V; đầu dò nhiệt U1181A, U1182A, U1183A.
Chốt danh sách phép đo trước, đối chiếu phần “trần”, rồi mở trang sản phẩm U1241B để liên hệ báo giá. Techmaster là đại lý ủy quyền Keysight tại Việt Nam, có phòng hiệu chuẩn đạt ISO/IEC 17025. Xem thêm các dòng thiết bị khác tại trang Keysight của Techmaster.
Câu hỏi thường gặp
U1241B có đo được nhiệt độ không?
Có. Máy đo bằng cặp nhiệt loại K, dải −40 đến 1000 °C, sai số 1% + 1 °C. Chỉ có một kênh T1; kênh T2, chênh lệch T1 – T2 và cặp nhiệt loại J chỉ có trên U1242B.
U1241B có chống nước và chịu rơi không?
Data sheet U1240B Series không công bố cấp bảo vệ IP hay mức chịu rơi cho U1241B, chỉ ghi máy được thử rung và va đập theo IEC/EN 60068-2. Model công bố IP67 và chịu rơi 3 m là U1282A.
Muốn ghi dữ liệu đo từ U1241B về máy tính thì cần gì?
Cần giá kết nối hồng ngoại U1179A, cộng bộ chuyển U1177A hồng ngoại sang Bluetooth hoặc cáp U1173A hồng ngoại sang USB. Bản thân U1241B không có bộ nhớ ghi dữ liệu nội bộ — chức năng đó thuộc về U1242B.
