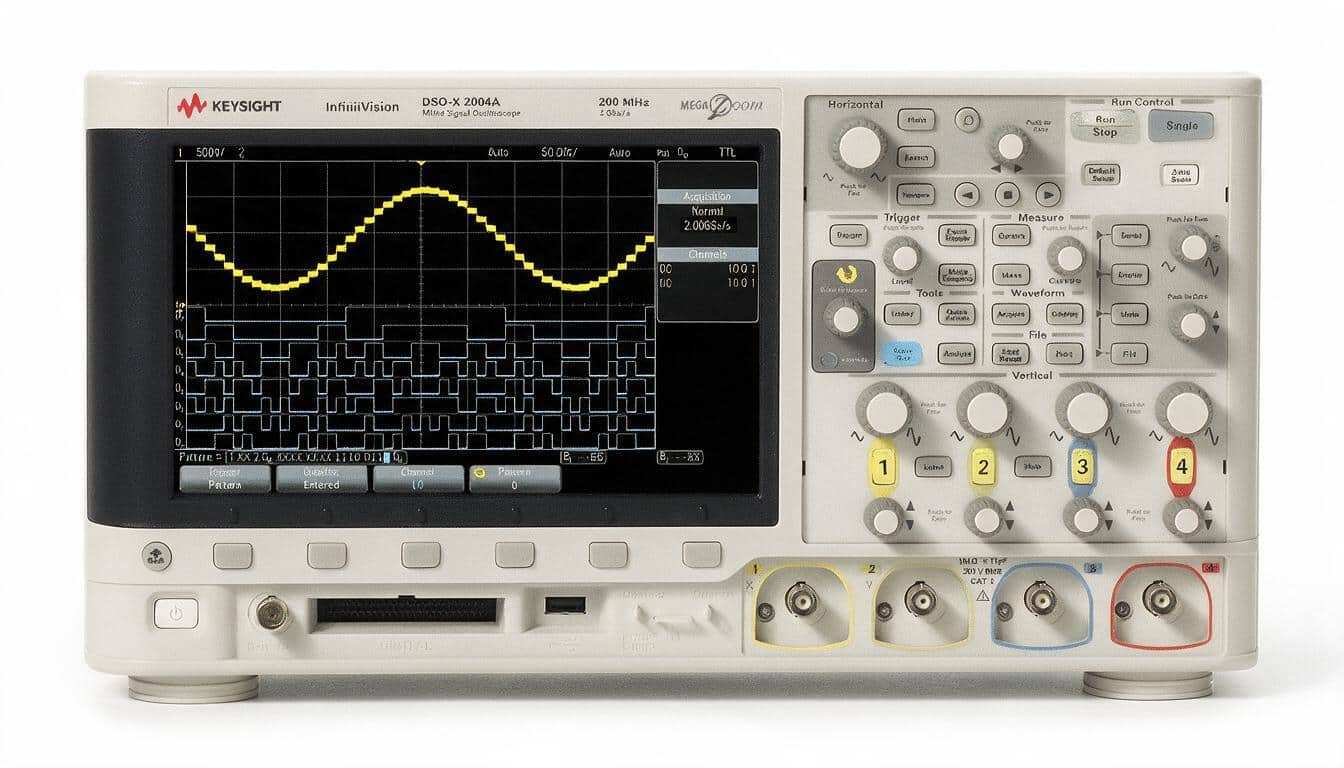

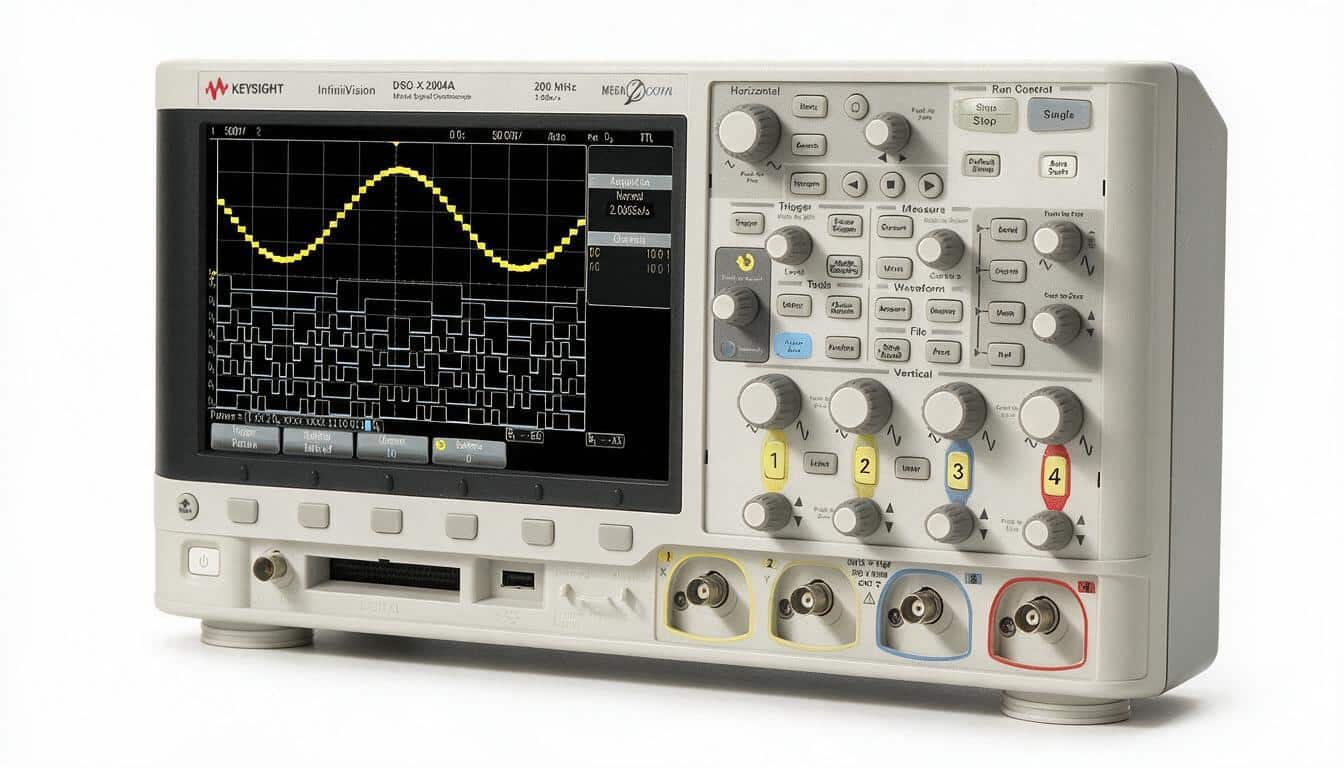

Máy hiện sóng Keysight DSOX2004A là phiên bản 4 kênh analog, băng thông 70 MHz thuộc dòng 2000 X-Series (lớp XR1) của Keysight. Khi lên cấu hình, câu hỏi phổ biến nhất là: nên chọn bản 2 kênh DSOX2002A hay bản 4 kênh DSOX2004A, và khi nào cần nhảy lên dòng 3000G X? Bài viết so sánh theo đúng DSOX2004A thông số Keysight công bố (07/2026) và đưa ra cây quyết định để bạn không mua thừa hoặc thiếu kênh.
Nền tảng chung của dòng 2000 X-Series

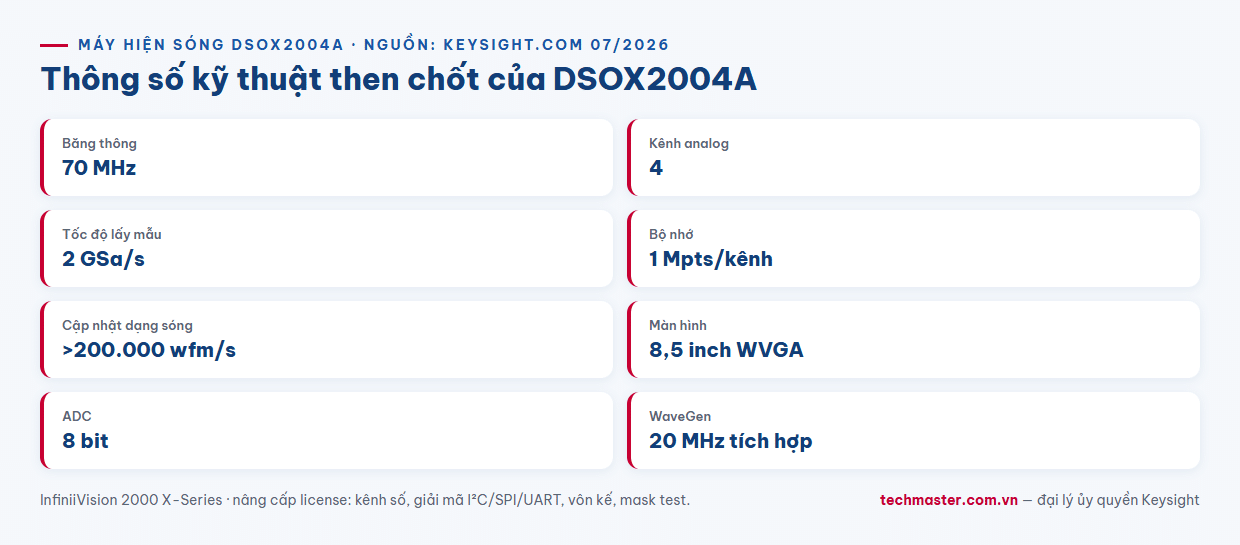

Dù chọn bản 2 hay 4 kênh, các máy hiện sóng 2000 X-Series đều chia sẻ một nền phần cứng: tốc độ lấy mẫu tối đa 2 GSa/s (1 GSa/s mỗi kênh khi dùng đủ kênh), độ sâu bộ nhớ 1 triệu điểm mỗi kênh, màn hình 8,5 inch WVGA và bộ chuyển đổi ADC 8 bit. Điểm khiến dòng này khác biệt là công nghệ MegaZoom cho tốc độ cập nhật hơn 200.000 dạng sóng/giây — nhờ đó bắt được sự kiện chớp nhoáng (glitch, xung hiếm) mà các máy đời cũ dễ bỏ lỡ. Toàn dòng còn nâng cấp được thành máy đo 6-trong-1: thêm 8 kênh số (biến DSOX thành MSOX), máy phát hàm WaveGen 20 MHz tích hợp, vôn kế số, đếm tần, giải mã serial và mask test.
DSOX2004A khác DSOX2002A ở đâu?
Cả hai đều là băng thông 70 MHz, cùng tốc độ mẫu 2 GSa/s và bộ nhớ 1 Mpts. Khác biệt cốt lõi khi so sánh DSOX2004A DSOX2002A chỉ nằm ở số kênh analog: DSOX2002A có 2 kênh, còn DSOX2004A có 4 kênh. Bốn kênh cho phép quan sát đồng thời nhiều điểm trong mạch — ví dụ tín hiệu vào, tín hiệu ra, xung clock và đường nguồn cùng một lúc — cực kỳ hữu ích khi gỡ lỗi mạch số hoặc hệ nhúng nhiều bus. Nếu công việc chủ yếu là hai tín hiệu (một vào, một ra), bản 2 kênh đủ và tiết kiệm; còn khi thường xuyên phải bắt quan hệ thời gian giữa 3–4 tín hiệu, bốn kênh của DSOX2004A là khoản đầu tư đáng giá.

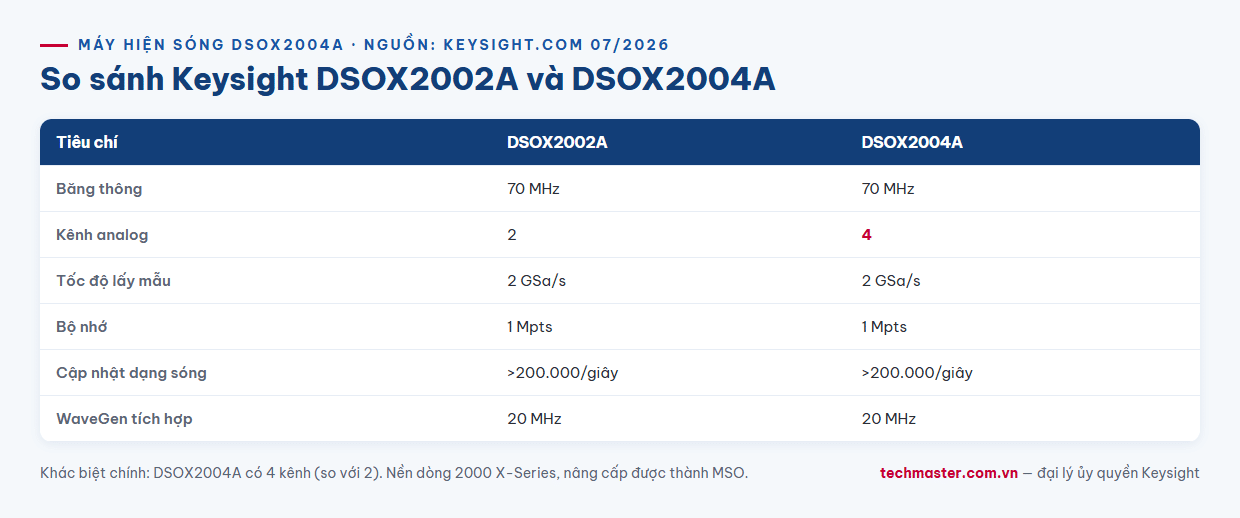

Bảng so sánh nhanh
| Tiêu chí | DSOX2002A | DSOX2004A |
|---|---|---|
| Băng thông | 70 MHz | 70 MHz |
| Kênh analog | 2 | 4 |
| Tốc độ lấy mẫu | 2 GSa/s | 2 GSa/s |
| Bộ nhớ | 1 Mpts | 1 Mpts |
| Cập nhật dạng sóng | >200.000/giây | >200.000/giây |
| WaveGen tích hợp | 20 MHz | 20 MHz |
Khi nào nên lên dòng cao hơn?
DSOX2004A phù hợp với đa số phòng lab điện tử, giáo dục và sản xuất nhờ băng thông 70 MHz — đủ cho tín hiệu số tốc độ trung bình, nguồn xung và mạch analog phổ thông. Tuy nhiên nếu cần đo tín hiệu nhanh hơn (giao tiếp tốc độ cao, sườn xung dốc), bạn nên cân nhắc lên dòng 3000G X — xem chi tiết trong bài so sánh DSOX3024G dòng 3000G X-Series. Ngược lại, với nhu cầu học tập hoặc đo cơ bản, dòng 1000X (như EDUX1052G) sẽ tiết kiệm hơn. Nguyên tắc chọn băng thông: lấy tần số cạnh cao nhất của tín hiệu nhân hệ số an toàn ~5 lần để có băng thông tối thiểu cần thiết.
Cây quyết định chọn model
- Chủ yếu đo 2 tín hiệu (vào/ra)? → DSOX2002A đủ và gọn.
- Thường xuyên xem 3–4 tín hiệu cùng lúc, gỡ lỗi hệ nhúng nhiều bus? → chọn DSOX2004A.
- Cần giải mã I²C, SPI, UART hoặc thêm kênh số? → DSOX2004A + gói nâng cấp serial/MSO.
- Tín hiệu > 70 MHz, sườn xung rất dốc? → cân nhắc dòng 3000G X.
Kết luận
Trong dòng 2000 X-Series, DSOX2004A là điểm cân bằng tốt: đủ 4 kênh để làm việc nghiêm túc với hệ nhúng và mạch hỗn hợp, vẫn giữ chi phí hợp lý so với dòng 3000G X. Vì toàn dòng nâng cấp được bằng license, khoản đầu tư ban đầu vẫn mở đường cho MSO, WaveGen và giải mã serial về sau. Xem cấu hình và báo giá tại trang sản phẩm, hoặc duyệt danh mục thiết bị đo lường Keysight tại Techmaster để so sánh thêm các dòng khác.
Câu hỏi thường gặp
DSOX2004A và DSOX2002A khác nhau ở điểm nào?
Khác biệt chính là số kênh analog: DSOX2002A có 2 kênh, còn DSOX2004A có 4 kênh. Băng thông (70 MHz), tốc độ lấy mẫu (2 GSa/s), bộ nhớ (1 Mpts) và WaveGen tích hợp (20 MHz) của hai bản là như nhau.
DSOX2004A có nâng cấp thêm tính năng được không?
Có. DSOX2004A nâng cấp được bằng license để thêm 8 kênh số (thành MSOX2004A), máy phát hàm WaveGen, vôn kế số, đếm tần, giải mã serial I²C/SPI/UART và mask test — không cần đổi phần cứng.
Mua Keysight DSOX2004A chính hãng kèm hiệu chuẩn ở đâu?
Techmaster Electronics là đại lý ủy quyền Keysight tại Việt Nam, tư vấn cấu hình, giao máy chính hãng kèm chứng chỉ và cung cấp dịch vụ hiệu chuẩn ISO/IEC 17025.
