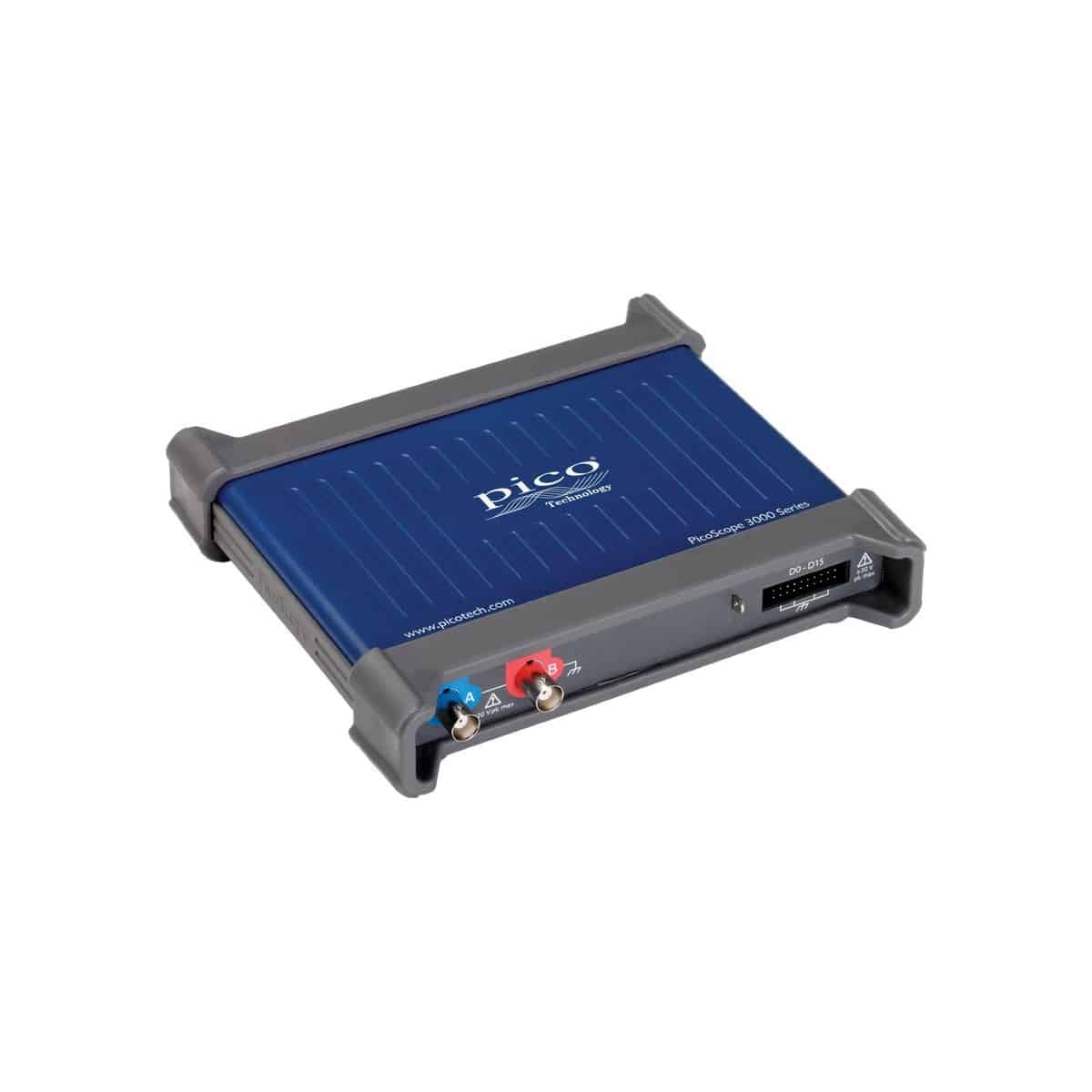

Với băng thông 100 MHz trên 2 kênh analog + 16 kênh logic, PicoScope 3205D MSO nhắm tới các phép đo debug nhúng và đo lường đa dụng của dòng 3000D. kết hợp lấy mẫu 1 GS/s với bộ nhớ sâu 256 MS và AWG tích hợp. Toàn bộ chạy bằng nguồn USB — một dây cáp cho cả nguồn lẫn dữ liệu.
Thông số chính — PicoScope 3205D MSO
| Băng thông | 100 MHz |
|---|---|
| Kênh | 2 analog + 16 digital |
| Tốc độ lấy mẫu tối đa | 1 GS/s |
| Bộ nhớ | 256 MS |
| Độ phân giải | 8-bit (12-bit tăng cường) |
| Bộ phát | AWG 32 kS, > 1 MHz |
| Giải mã | UART, I²C, SPI, CAN, LIN… |
| Nguồn | USB 3.0 |
Ứng dụng của PicoScope 3205D MSO
Phân tích tín hiệu hỗn hợp
Xem tương quan analog và 16 đường logic của 3205D MSO trên cùng trục thời gian.
Đáp ứng mạch lọc
Dùng AWG tích hợp quét tần số và đo biên độ – pha đầu ra.
Thiết kế nguồn xung
Đo dạng sóng chuyển mạch, ringing và dV/dt trong dải 100 MHz của 3205D MSO.
Ngành sử dụng
Điện tử công suất
Bộ sạc, inverter, converter DC-DC.
Viện nghiên cứu
Thí nghiệm vật lý, cơ điện tử đa kênh.
Thiết kế nhúng
Phòng R&D sản phẩm IoT, thiết bị thông minh.
Xem thêm các máy hiện sóng PicoScope khác do Techmaster phân phối để chọn đúng cấu hình.
Kiến trúc USB — khác gì máy hiện sóng để bàn
Máy hiện sóng USB chuyển phần hiển thị và xử lý sang máy tính: thiết bị chỉ giữ khối thu nhận tín hiệu, còn màn hình, bộ nhớ lưu trữ và sức tính toán là của chiếc laptop sẵn có. Kết quả là máy nhỏ nhẹ hơn nhiều, không quạt nên không ồn, mang theo trong túi laptop, và dữ liệu đo nằm sẵn trên ổ cứng để đưa vào báo cáo. Khi cần thêm khả năng phân tích, bạn cập nhật phần mềm chứ không thay máy.
Thông số kỹ thuật mở rộng
| Dải điện áp đầu vào | ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV, ±1 V, ±2 V, ±5 V, ±10 V, ±20 V |
|---|---|
| Độ chính xác DC | ±(3% toàn thang + 200 µV) |
| Bảo vệ quá áp | ±100 V (DC + AC đỉnh) |
| Ghép đầu vào | AC / DC |
| Kích thước | 190 × 170 × 40 mm (kể cả đầu nối) |
| Khối lượng | < 0,5 kg |
| An toàn / EMC | EN 61010-1:2010; EN 61326-1:2013 và FCC Part 15 Subpart B |
| Bảo hành | 5 năm |
Giá trị trích từ datasheet chính thức của Pico Technology cho dòng sản phẩm này.
Phần mềm đi kèm — không thu phí bản quyền
PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi. Vì màn hình là chính máy tính của bạn, diện tích hiển thị vượt xa màn hình nhỏ của một máy hiện sóng để bàn cùng tầm giá. Bộ công cụ gồm máy phân tích phổ FFT, đo tự động kèm thống kê, kênh toán học, dạng sóng tham chiếu, kiểm tra mặt nạ cho đo lặp lại trong sản xuất, chế độ lưu vết màu để phát hiện xung bất thường, tăng cường độ phân giải bằng phần mềm và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất. Mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Kèm theo máy là bộ PicoSDK miễn phí với driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW — cho phép đưa thiết bị vào hệ thống kiểm tra tự động thay vì chỉ dùng thủ công qua giao diện.
Giải mã giao thức nối tiếp
Phần mềm PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp mà không thu thêm phí, gồm 10BASE-T1S, 1-Wire, ARINC 429, BroadR-Reach, CAN, CAN FD, CAN J1939, CAN XL, DALI, DCC, Differential Manchester, DMX512, Ethernet 10BASE-T, Extended UART, Fast Ethernet 100BASE-TX, FlexRay, I²C, I²S, I3C BASIC v1.0, LIN, Manchester, MIL-STD-1553, MODBUS ASCII, MODBUS RTU, NMEA-0183, Parallel Bus, PMBus, PS/2, PSI5 (Sensor), Quadrature, RS232/UART, SBS Data, SENT Fast, SENT Slow, SENT SPC, SMBus, SPI-MISO/MOSI, SPI-SDIO, USB (1.0/1.1) và Wind Sensor. Kết quả hiển thị đồng thời dưới ba dạng: chú thích ngay trên dạng sóng, bảng dữ liệu khung truyền và bộ lọc tìm kiếm theo giá trị — nên bạn vừa đọc được nội dung dữ liệu vừa soi được chất lượng lớp vật lý, điều một máy phân tích giao thức thuần túy không cho thấy.
Bảo hành và hỗ trợ tại Việt Nam
Thiết bị Pico Technology do Techmaster Electronics phân phối là hàng chính hãng, hưởng chế độ bảo hành theo chính sách nhà sản xuất. Techmaster hỗ trợ bàn giao, hướng dẫn sử dụng bằng tiếng Việt, tư vấn chọn cấu hình kênh đo và phụ kiện theo ứng dụng thực tế, cung cấp phụ kiện thay thế khi que đo và dây đo hao mòn.
Thường mua kèm
Khách hàng thường chọn thêm PicoScope 3203D MSO hoặc PicoScope 3205D để mở rộng dải phép đo.
📞 GỌI 0908 173 345💬 CHAT ZALO✉️ GỬI YÊU CẦU BÁO GIÁ
Câu hỏi thường gặp về PicoScope 3205D MSO
PicoScope 3205D MSO phù hợp phép đo nào?
Băng thông 100 MHz đo tin cậy tín hiệu tuần hoàn tới ~20 MHz cùng 2 kênh analog + 16 kênh logic; debug nhúng và đo lường đa dụng là vùng dùng chính của model này.
Bộ nhớ 256 MS của 3205D MSO mang lại gì?
Bộ nhớ sâu duy trì tốc độ lấy mẫu cao trên cửa sổ thời gian dài — vừa nhìn toàn cảnh sự kiện vừa phóng to từng chi tiết mà không phải đo lại.
Kênh logic của bản MSO dùng làm gì?
16 kênh số cho phép trigger và giải mã bus (I²C, SPI, CAN…) đồng thời với tín hiệu analog — công cụ chuẩn khi debug hệ nhúng.
Máy hiện sóng USB có cần cài driver riêng không?
Phần mềm PicoScope 7 cài kèm driver cho thiết bị; sau khi cài, cắm cáp USB là máy được nhận. Bộ PicoSDK riêng chỉ cần khi bạn muốn lập trình điều khiển thiết bị từ ứng dụng của mình.
