Trang bị một phòng thực hành ô tô khác hẳn trang bị một xưởng dịch vụ. Xưởng cần một bộ đồ nghề tốt cho vài kỹ thuật viên đã biết nghề. Trường nghề cần một thứ khó hơn: một cấu hình mà hai mươi học viên chưa biết gì đều chạm được, không hỏng khi bị dùng sai, và không phát sinh chi phí bản quyền mỗi năm cho từng máy tính.
Bài này viết cho người lập dự toán và người soạn giáo trình chẩn đoán ô tô: cấu hình tối thiểu để một buổi thực hành chạy được, cách chia trạm cho lớp, và những chi tiết kỹ thuật quyết định tổng chi phí sở hữu mà bảng báo giá thường không nói. Nói cách khác, đây là bài về cách chọn thiết bị dạy nghề ô tô sao cho khoản đầu tư phục vụ được nhiều khoá học, chứ không chỉ mua cho đủ danh mục.
1. Ba ràng buộc riêng của môi trường đào tạo
Số trạm quan trọng hơn cấu hình đỉnh. Một lớp 20 học viên chia 5 trạm thì mỗi em được chạm thiết bị nhiều gấp bốn lần so với lớp có 1 trạm cao cấp và 19 em đứng xem. Ngân sách nên tính theo số trạm trước, cấp thiết bị sau.
Chi phí phần mềm nhân theo đầu máy. Đây là khoản hay vỡ dự toán. Một phần mềm thu phí bản quyền theo năm và theo máy sẽ biến khoản đầu tư một lần thành khoản chi thường xuyên — và khoản chi đó lớn dần theo số trạm bạn muốn mở rộng.
Thiết bị phải chịu được thao tác sai. Học viên sẽ cắm nhầm, đặt sai dải, và đo vào chỗ không nên đo. Đó là bản chất của việc học, không phải sự cố.
2. Vì sao máy 8 kênh hợp với phòng thực hành
Với xưởng dịch vụ, 4 kênh là cấu hình chuẩn. Với đào tạo chẩn đoán ô tô, máy 8 kênh có một lợi thế mang tính sư phạm: nó cho phép trình bày toàn cảnh một hệ thống trong một lần đo, thay vì bắt học viên ghép hình từ bốn lần đo rời rạc.

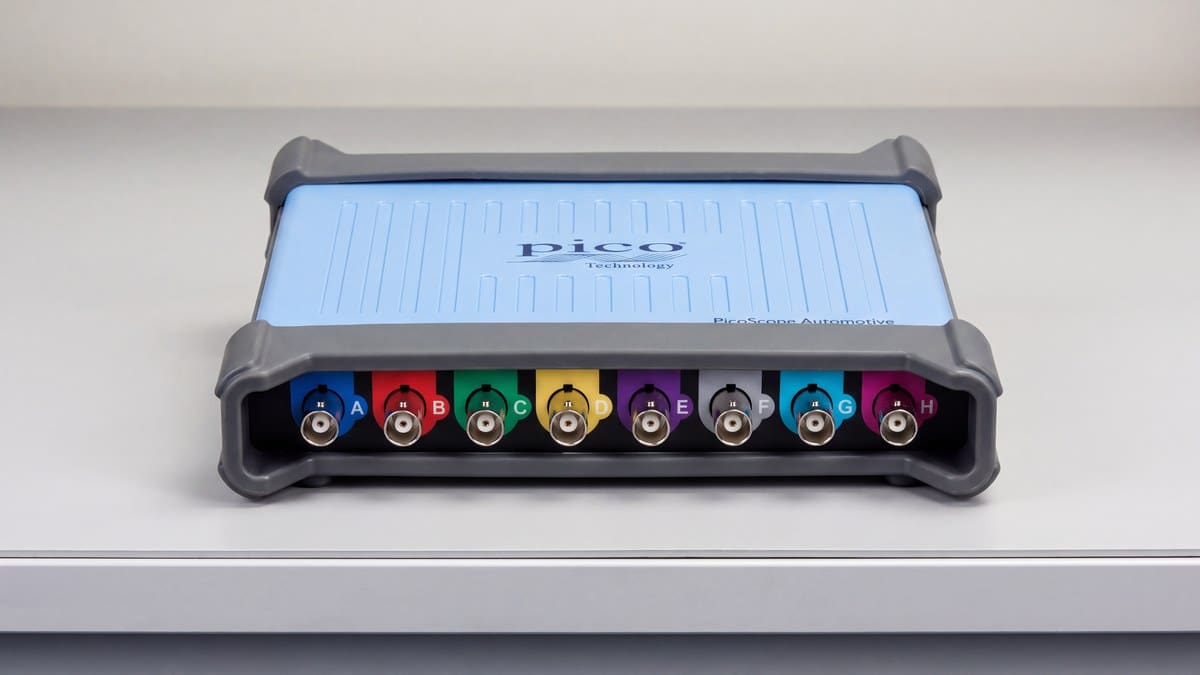

Theo thông số nhà sản xuất, PicoScope 4823 có 8 kênh, băng thông 20 MHz, độ phân giải 12-bit (tăng cường 16-bit), tốc độ lấy mẫu 80 MS/s khi dùng 1–4 kênh và 40 MS/s khi dùng 5–8 kênh, bộ nhớ 250 MS, dải điện áp ±10 mV đến ±50 V, giải mã CAN, LIN, FlexRay, I²C, UART, SPI, và nguồn cấp qua USB.
Ba chi tiết trong danh sách đó đáng chú ý với người soạn giáo trình:
- Tám kênh đủ cho 4 bô-bin cộng 4 kim phun, hoặc trục cơ, trục cam, áp suất, dòng điện và bus CAN trong một lần khởi động. Học viên nhìn thấy quan hệ nhân quả giữa các tín hiệu ngay trên một màn hình — điều rất khó dạy bằng lời.
- Dải ±10 mV nhạy hơn hẳn mức thường gặp, nên các tín hiệu biên độ nhỏ vẫn hiện rõ thay vì lẫn vào đường nền. Bài giảng về cảm biến yếu nhờ đó có hình để chỉ.
- Bộ phát AWG 80 MS/s tích hợp — chi tiết quan trọng nhất cho môi trường dạy học, sẽ nói riêng ở mục 4.
Nguồn cấp qua USB cũng là một ưu điểm thực dụng của phòng học: không có adapter nguồn riêng nghĩa là không có dây nguồn vắt ngang lối đi và không có cục nguồn bị thất lạc giữa các ca học.

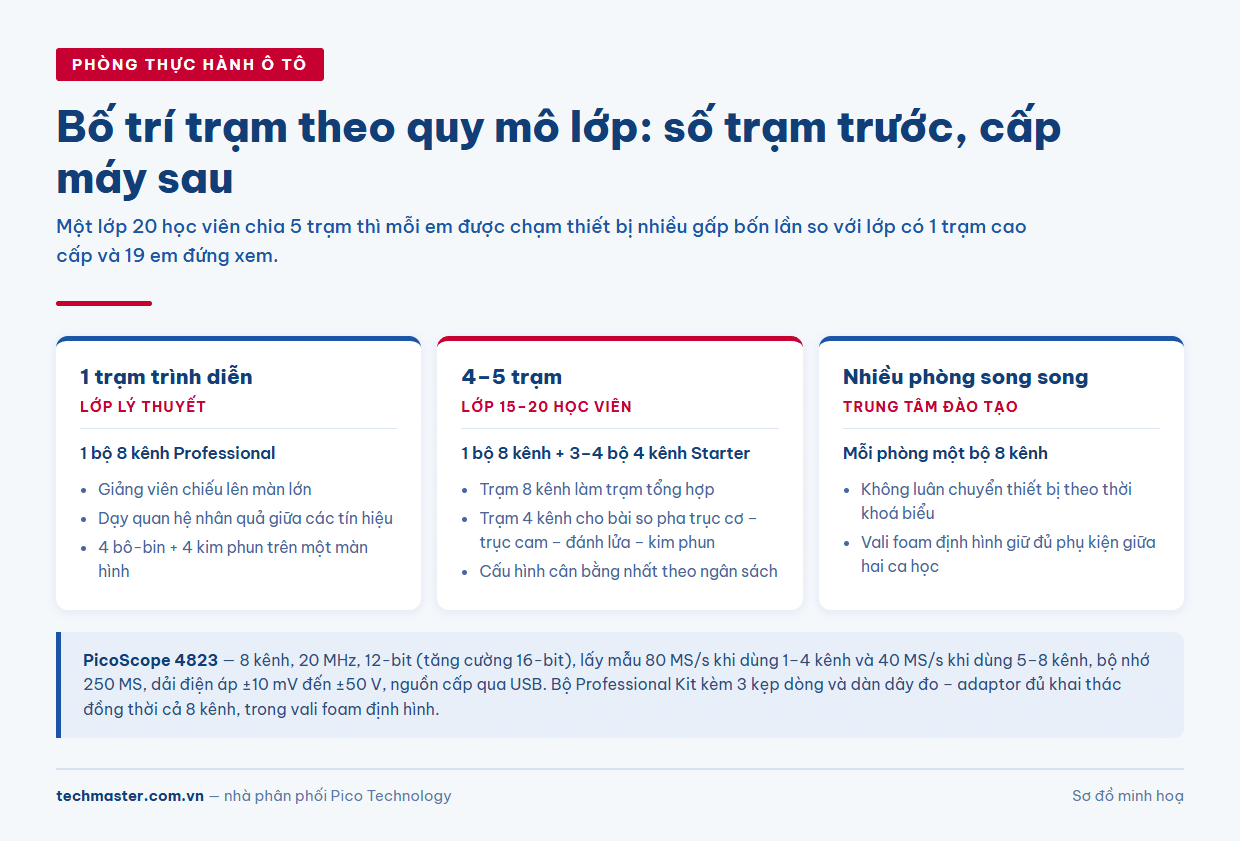

3. Chọn thiết bị dạy nghề ô tô theo ba quy mô lớp
Bộ PicoScope 4823 Professional Kit đóng gói năng lực 8 kênh thành bộ hoàn chỉnh: máy 4823, ba kẹp dòng và dàn dây đo – adaptor đủ khai thác đồng thời cả 8 kênh, trong vali foam định hình. Với phòng thực hành, chi tiết “đủ dây và kẹp cho cấu hình đo lớn nhất ngay khi mở vali” tiết kiệm đúng thứ mà trường hay thiếu: thời gian chuẩn bị giữa hai ca học, và công quản lý phụ kiện lẻ.
| Quy mô lớp | Cấu hình đề xuất | Lý do |
|---|---|---|
| 1 trạm trình diễn + lớp lý thuyết | 1 bộ 8 kênh Professional | Giảng viên chiếu lên màn lớn, dạy quan hệ giữa các tín hiệu |
| Lớp 15–20 học viên, 4–5 trạm | 1 bộ 8 kênh + 3–4 bộ 4 kênh Starter | Trạm 8 kênh làm trạm tổng hợp, các trạm 4 kênh cho bài tập cơ bản |
| Trung tâm đào tạo nhiều lớp song song | Nhiều bộ 8 kênh, mỗi phòng một bộ | Không phải luân chuyển thiết bị giữa các phòng theo thời khoá biểu |
Trạm cơ bản dùng PicoScope 4425A Starter Kit: nền tảng 4425A 4 kênh, 20 MHz, 12-bit (tăng cường 16-bit), kèm dây đo PicoBNC+ và bộ adaptor cơ bản. Bốn kênh vừa đủ cho các bài so pha trục cơ – trục cam – đánh lửa – kim phun, tức phần lớn nội dung của một học phần chẩn đoán nhập môn.
4. AWG tích hợp: dạy được cả những lỗi không có xe hỏng để dạy
Đây là điểm nên đọc kỹ nếu bạn đang soạn giáo trình. Máy 4823 có bộ phát dạng sóng tùy ý (AWG) 80 MS/s tích hợp, dùng để phát tín hiệu giả lập nhằm kiểm tra phản ứng của ECU một cách an toàn.
Ý nghĩa sư phạm rất lớn. Bài toán muôn thuở của trường nghề là không có đủ xe hỏng đúng bệnh cần dạy, và cố tình làm hỏng một chiếc xe thật thì vừa tốn kém vừa không lặp lại được cho lớp sau. Với AWG, giảng viên phát một tín hiệu cảm biến mô phỏng — đúng dạng, hoặc cố ý sai lệch — rồi cho học viên quan sát ECU phản ứng thế nào. Cùng một “ca bệnh” tái hiện được nguyên vẹn cho mọi khoá, và không có chi tiết cơ khí nào bị hy sinh.
Bổ trợ cho hướng này là các công cụ có sẵn trong phần mềm: dạng sóng tham chiếu để học viên so bài đo của mình với bản chuẩn, kiểm tra mặt nạ để tự chấm đạt/không đạt, chế độ lưu vết màu để phát hiện xung bất thường, và bộ điều hướng lưu tới 40 000 dạng sóng gần nhất — đủ để lưu bài đo của cả một khoá học mà không phải xoá bớt.

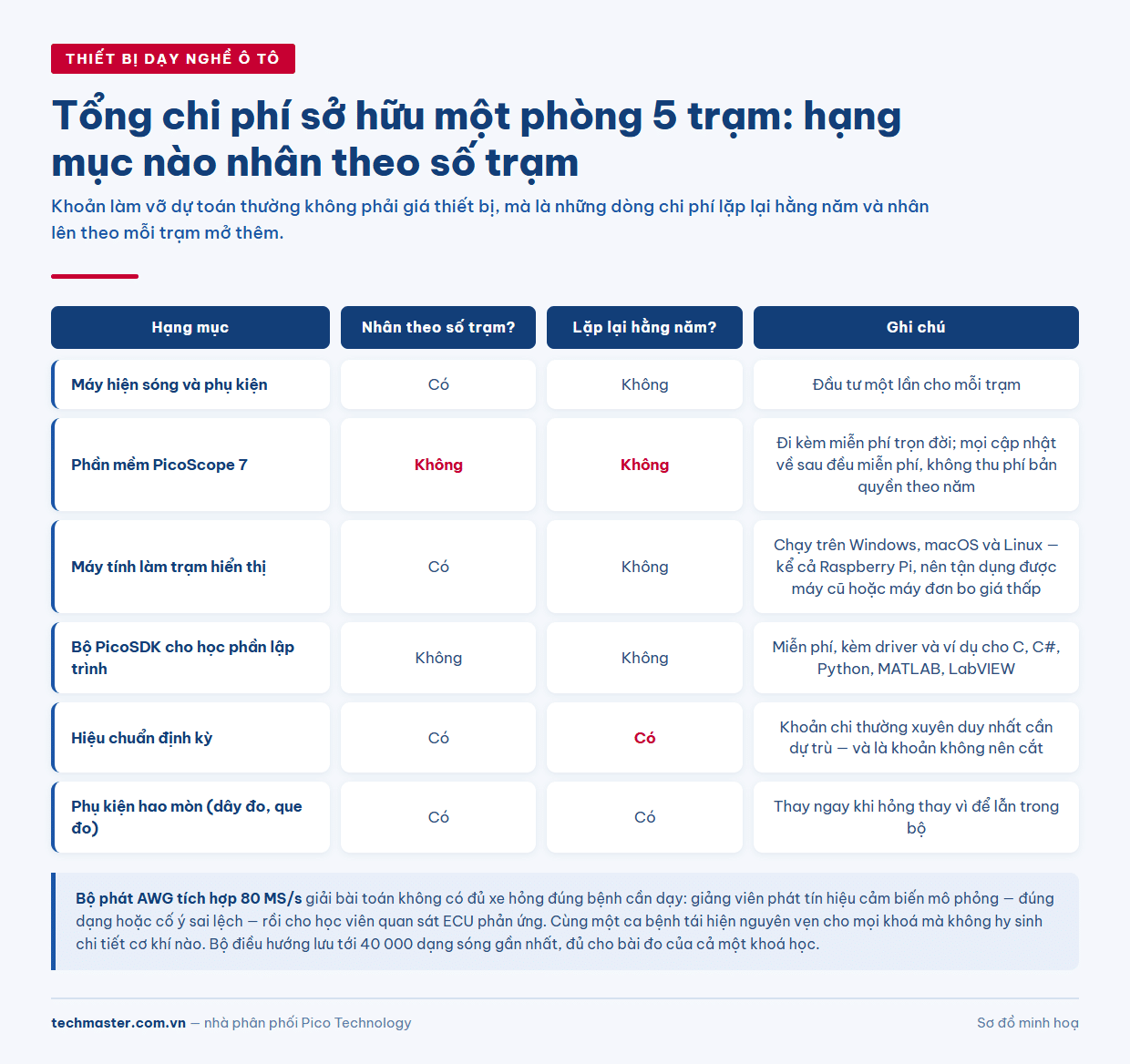

5. Tổng chi phí sở hữu: phần bảng báo giá không ghi
Phần mềm PicoScope 7 đi kèm miễn phí trọn đời, chạy trên Windows, macOS và Linux — kể cả Raspberry Pi — và mọi cập nhật về sau đều miễn phí, không thu phí bản quyền theo năm.
Với một phòng 5 trạm, điều này thay đổi cấu trúc dự toán: không có dòng chi phí bản quyền nhân theo số máy, và không có khoản chi lặp lại hằng năm cần xin duyệt. Việc chạy được trên Linux và Raspberry Pi còn cho phép trường tận dụng máy tính cũ hoặc máy tính đơn bo giá thấp làm trạm hiển thị, thay vì mua mới đồng loạt.
Với các khoa có học phần lập trình hoặc cơ điện tử, bộ PicoSDK miễn phí kèm driver và ví dụ cho C, C#, Python, MATLAB và LabVIEW mở thêm một hướng dùng: sinh viên viết chương trình thu thập dữ liệu tự động thay vì chỉ thao tác trên giao diện. Cùng một thiết bị phục vụ được hai học phần khác nhau.
Nguyên tắc dựng một bàn thí nghiệm đào tạo hoàn chỉnh — nguồn, tải, thiết bị đo và cách phân bổ ngân sách giữa chúng — được bàn kỹ trong bài bàn thí nghiệm điện tử cho đào tạo, áp dụng được cho cả phòng thực hành ô tô.
6. Hiệu chuẩn và vận hành: giữ chất lượng đào tạo chẩn đoán ô tô
Một chi tiết dễ bỏ qua trong môi trường đào tạo: thiết bị dùng để dạy phải đo đúng, vì học viên đang học cách tin vào số đo. Một máy trôi thông số không chỉ cho kết quả sai — nó dạy sai chuẩn mực, và học viên mang chuẩn mực đó ra xưởng.
Nên đưa các thiết bị đo của phòng thực hành vào chu kỳ hiệu chuẩn định kỳ, lưu biên bản trong hồ sơ thiết bị của khoa, và cho học viên xem chính biên bản đó — đây là cách trực quan nhất để dạy khái niệm truy xuất nguồn gốc đo lường. Xem dịch vụ hiệu chuẩn thiết bị đo lường của Techmaster.
Vài quy ước vận hành đáng đưa vào nội quy phòng: mỗi ca học kết thúc thì kiểm đủ phụ kiện theo danh mục trong vali foam; dây đo hỏng thì thay ngay thay vì để lẫn trong bộ; và mỗi bài thực hành có sẵn một bản dạng sóng tham chiếu để học viên tự đối chiếu trước khi hỏi giảng viên.
Để đối chiếu các cấu hình trước khi lập dự toán, xem trang kit PicoScope ô tô, hoặc xem danh mục đầy đủ tại trang chẩn đoán ô tô PicoScope.
