Chẩn đoán ô tô bằng máy hiện sóng là bước kỹ thuật viên chuyển từ “đọc mã lỗi rồi đoán” sang “đo tín hiệu rồi kết luận”. Máy đọc lỗi OBD cho bạn biết ECU không hài lòng ở mạch nào; máy hiện sóng cho bạn biết tín hiệu thật trên dây đang méo ra sao. Hai việc đó khác nhau, và khoảng cách giữa chúng chính là chỗ garage mất tiền vì thay nhầm phụ tùng.
Bài này đi từ nguyên tắc đến quy trình đo từng bước, bảng ngưỡng tham chiếu, và cây quyết định “thấy dạng sóng này ⇒ nghi bộ phận kia”. Viết cho kỹ thuật viên đang đứng cạnh xe, không phải cho người đọc catalogue.
1. Máy hiện sóng ô tô làm được gì mà máy đọc lỗi không làm được
Máy đọc lỗi giao tiếp với ECU và đọc lại kết luận của ECU. Nếu ECU lấy mẫu một cảm biến 50 lần mỗi giây, bạn chỉ thấy được giá trị đã qua lọc của ECU. Một máy hiện sóng ô tô thì cắm thẳng vào dây và vẽ lại điện áp theo thời gian thực.
Khác biệt nằm ở ba chỗ:
- Tốc độ. Một xung nhiễu dài vài chục micro giây đủ làm ECU ghi mã lỗi nhưng không bao giờ xuất hiện trên màn hình máy đọc lỗi. PicoScope họ 4225A/4425A lấy mẫu tới 400 MS/s — đủ nhanh để bắt những sự kiện mà data stream làm trơn mất.
- Đồng thời nhiều kênh. Lỗi lệch pha, lỗi thứ tự đánh lửa, lỗi trễ giữa lệnh và đáp ứng chỉ lộ ra khi bạn xem hai đến tám tín hiệu trên cùng một trục thời gian.
- Đại lượng vật lý ngoài điện. Với cảm biến áp suất, máy hiện sóng đọc được áp suất trong xi lanh, áp suất ống xả, áp suất họng nạp — những thứ không có mã lỗi nào mô tả.
Cách định vị đúng: máy hiện sóng không thay thế máy đọc lỗi. Nó là lớp đo nằm trên máy đọc lỗi. Máy đọc lỗi khoanh vùng mạch; máy hiện sóng xác nhận bộ phận.
2. Đọc dạng sóng ô tô: 6 đại lượng phải nắm trước khi đo
Trước khi bàn tới bất kỳ hệ thống nào, kỹ thuật viên cần đọc được sáu đại lượng trên một dạng sóng ô tô bất kỳ:
- Biên độ — đỉnh cao nhất và thấp nhất. Trả lời: mạch có được cấp đủ áp không, mát có tốt không.
- Thời gian đóng/mở (on-time) — bề rộng xung. Với kim phun, đây chính là lượng nhiên liệu ECU yêu cầu.
- Chu kỳ và tần số — khoảng cách giữa hai sự kiện giống nhau. Dùng để quy đổi ra vòng tua, tốc độ bánh xe, tần số đánh lửa.
- Sườn lên và sườn xuống — độ dốc. Sườn tù đi là dấu hiệu điện trở tiếp xúc tăng hoặc điện dung ký sinh.
- Hình dạng đặc trưng — bướu, gờ, chỗ gãy. Đây là nơi chứa thông tin cơ khí: van đóng, kim nhấc, xupap mở.
- Quan hệ pha giữa các kênh — cái gì xảy ra trước, cái gì xảy ra sau, trễ bao nhiêu.
Bốn đại lượng đầu máy đo được hộ bạn. Hai đại lượng cuối là chỗ kỹ thuật viên tạo ra giá trị.
3. Chọn số kênh: 2, 4 hay 8
Số kênh quyết định loại bài toán bạn giải được, không phải “máy nào xịn hơn”.
| Thông số | PicoScope 4225A | PicoScope 4425A | PicoScope 4823 |
|---|---|---|---|
| Số kênh | 2 | 4 | 8 |
| Băng thông | 20 MHz | 20 MHz | 20 MHz |
| Độ phân giải | 12-bit (16-bit tăng cường) | 12-bit (16-bit tăng cường) | 12-bit (16-bit tăng cường) |
| Tốc độ lấy mẫu | 400 MS/s | 400 MS/s | 80 MS/s (1–4 kênh) · 40 MS/s (5–8 kênh) |
| Bộ nhớ | 250 MS | 250 MS | 250 MS |
| Dải điện áp vào | ±50 mV … ±200 V | ±50 mV … ±200 V | ±10 mV … ±50 V |
| Đầu vào | BNC nổi (floating) | BNC nổi (floating) | — |
Đọc bảng này theo nhu cầu công việc:
- 2 kênh đủ cho phần lớn phép đo đơn lẻ: một tín hiệu điện áp cộng một kênh dòng. Đây là cấu hình khởi đầu hợp lý cho garage độc lập — xem máy hiện sóng ô tô PicoScope 4225A.
- 4 kênh là điểm cân bằng thực tế: điện áp + dòng + tín hiệu tham chiếu (trục cam hoặc trục khuỷu) + một kênh dự phòng. PicoScope 4425A 4 kênh xử lý được gần hết bài toán chẩn đoán hằng ngày.

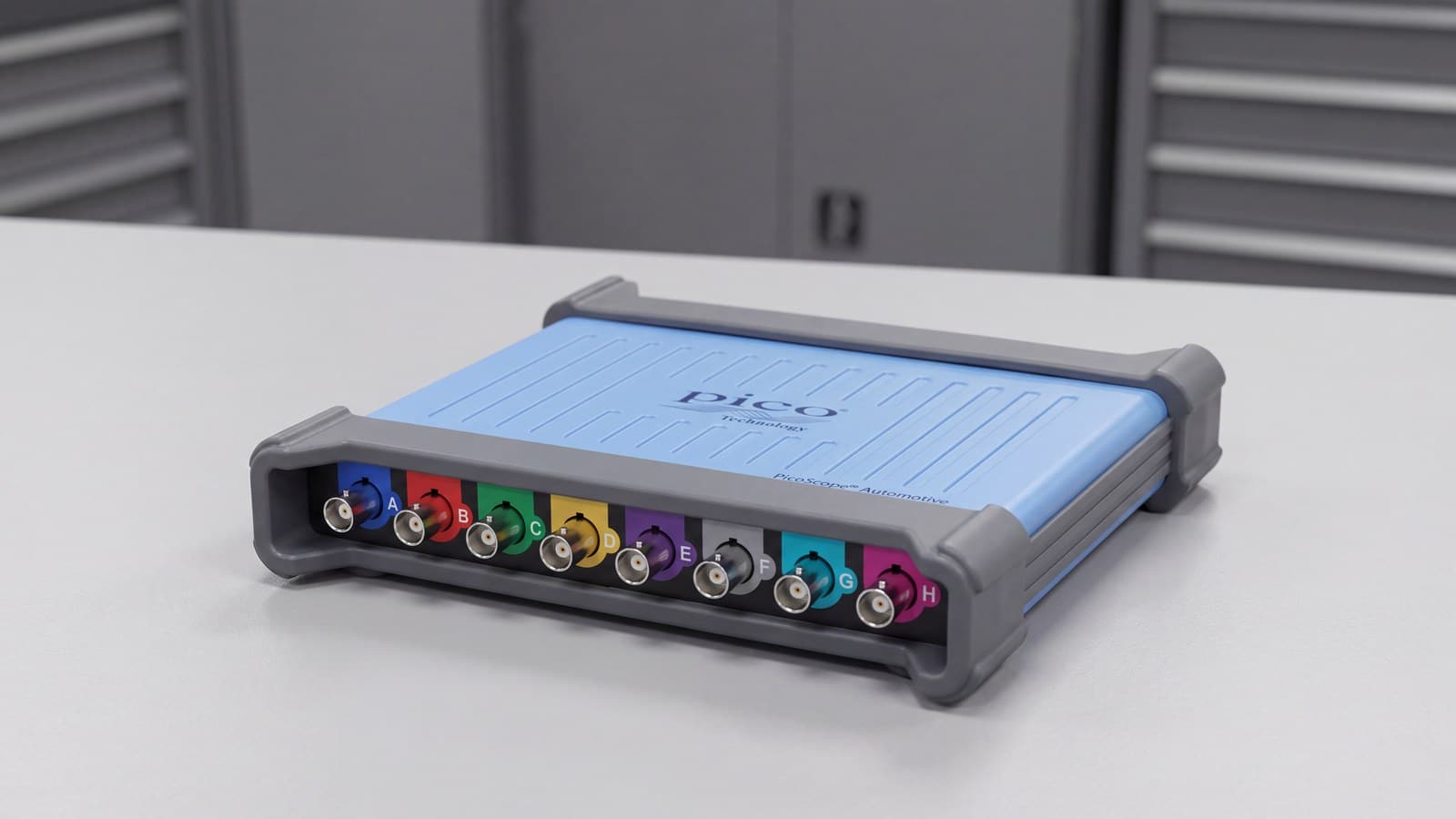

- 8 kênh dành cho phép đo cả cụm cùng lúc — ví dụ 4 bôbin và 4 kim phun trong một lần bắt sóng. PicoScope 4823 8 kênh đánh đổi dải điện áp vào hẹp hơn (±10 mV…±50 V) lấy số kênh, nên cần chú ý khi đo mạch có xung điện áp cao.
Lưu ý kỹ thuật quan trọng: 4225A và 4425A dùng đầu vào BNC nổi (floating). Điều này cho phép đo giữa hai điểm không cùng mát mà không tạo vòng mát ký sinh — rất hay gặp khi đo trên xe.

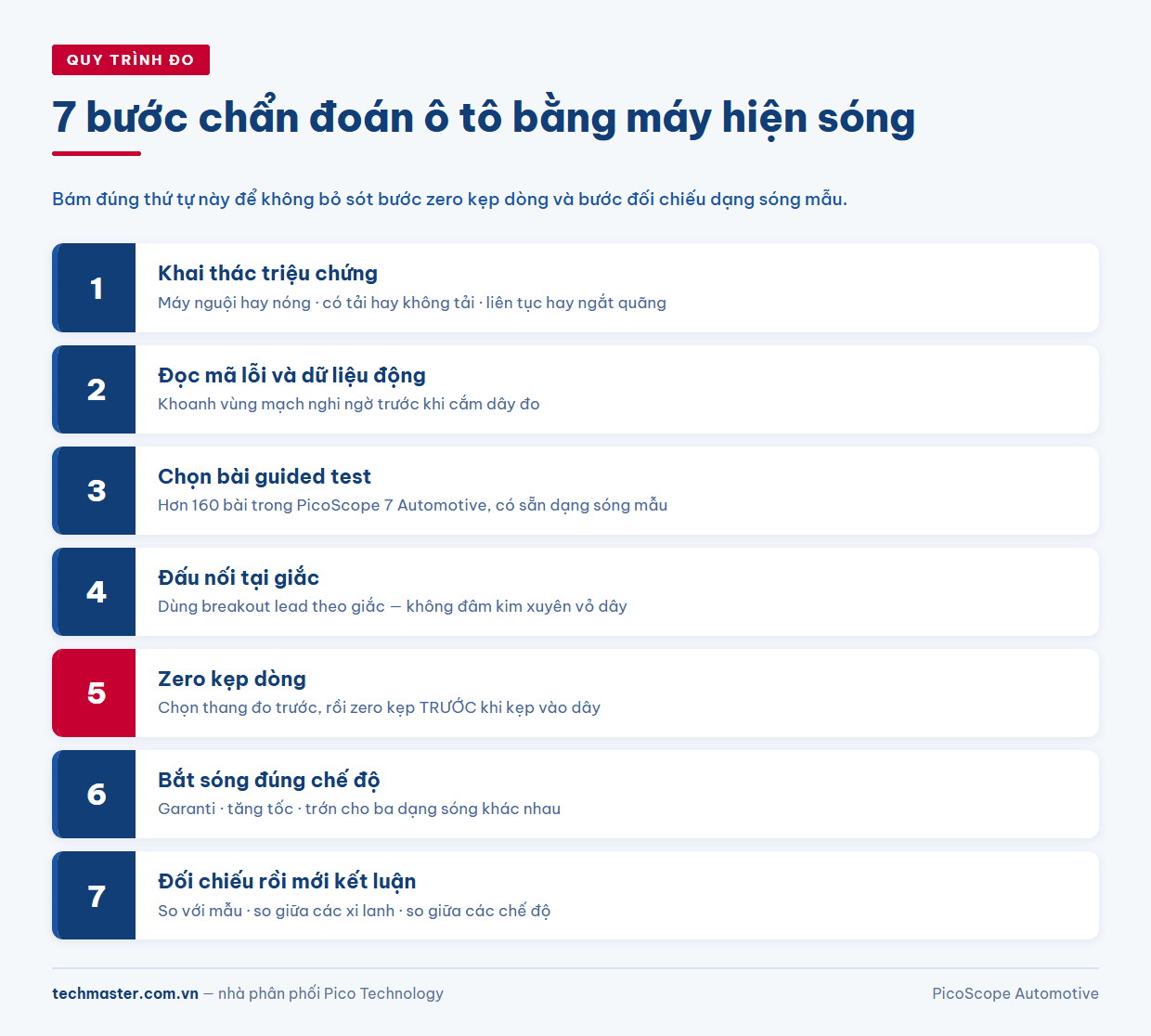

4. Quy trình đo 7 bước — làm đúng thứ tự
Phần lớn kết quả sai không đến từ máy, mà đến từ bỏ bước.
- Khai thác triệu chứng trước khi cắm dây. Lỗi xuất hiện khi máy nguội hay nóng, khi tải hay không tải, liên tục hay ngắt quãng. Câu trả lời quyết định bạn đo ở chế độ nào.
- Đọc mã lỗi và dữ liệu động để khoanh vùng mạch. Đừng bỏ qua bước này — nó tiết kiệm thời gian cắm dây.
- Chọn bài guided test tương ứng. Phần mềm PicoScope 7 Automotive đi kèm hơn 160 bài guided test, mỗi bài có sẵn dạng sóng mẫu và thiết lập máy.
- Đấu nối đúng điểm. Dùng breakout lead để lấy tín hiệu tại giắc mà không đâm thủng vỏ dây. Đâm kim vào dây là nguyên nhân gây lỗi ngắt quãng sáu tháng sau.
- Zero kẹp dòng trước khi kẹp vào dây. Đây là bước hay bị bỏ nhất và làm sai toàn bộ trục dòng điện. Với kim phun, chọn thang 20 A rồi zero kẹp trước khi kẹp vào mạch cấp nguồn.
- Bắt sóng ở đúng chế độ vận hành. Garanti, tăng tốc, và trớn (overrun) cho ba dạng sóng khác nhau. Với kim phun diesel, đổi chân ga để xem đủ ba trạng thái.
- Đối chiếu với dạng sóng mẫu của guided test, rồi mới kết luận. So sánh giữa các xi lanh trên cùng động cơ thường nhanh hơn so với tài liệu.
5. Bốn nhóm phép đo nền tảng
5.1 Đo điện áp
Phép đo cơ bản nhất: nối kênh vào dây tín hiệu, mát máy vào mát xe. Dùng cho cảm biến vị trí, tín hiệu điều khiển, mạch đóng ngắt. Với các mạch cuộn dây, chú ý xung điện áp cảm ứng khi ngắt dòng — biên độ xung này có thể bị ghim bởi diode Zener hoặc mạch RC trong ECU, nên hình dạng khác nhau giữa các hãng là bình thường.
5.2 Đo dòng điện bằng kẹp dòng
Kẹp dòng cho phép đo mà không cắt mạch. Chọn thang theo dòng dự kiến:
| Model | Dải đo | Nhóm dùng |
|---|---|---|
| TA018 | 20 A / 60 A | Dòng nhỏ — kim phun, cảm biến, mạch điều khiển |
| TA189 | 30 A | Dòng nhỏ, hàm lớn — dây khó tiếp cận |
| TA473 · TA496 | 60 A AC/DC | PicoBNC+ — dòng nhỏ đến trung bình |
| TA408 | 100 A AC/DC | Quạt, bơm, mạch tải trung bình |
| TA019 | 600 A DC | Dòng lớn — mạch đề, sạc |
| TA167 | 200 A / 2000 A | Dòng lớn |
| TA388 | 2000 A AC/DC | PicoBNC+ — dòng lớn |
Xem đầy đủ tại trang kẹp dòng ô tô Pico. Nguyên tắc: chọn thang vừa đủ, và luôn zero kẹp ở thang đã chọn.
5.3 Đo áp suất
Cảm biến áp suất biến máy hiện sóng thành thiết bị đo cơ khí. Thư viện guided test có sẵn các bài đo áp suất trong xi lanh (khi đề, garanti, ga giật), áp suất ống xả, áp suất họng nạp, áp suất các-te, đối áp DPF, áp suất dầu bôi trơn, và rò ngược kim phun common rail. Đây là cách kiểm tra tình trạng cơ khí mà không cần tháo máy.
5.4 Đo giao tiếp
PicoScope 7 giải mã sẵn hơn 38 giao thức nối tiếp; riêng 4823 nêu rõ CAN, LIN, FlexRay, I²C, UART và SPI. Khi nghi lỗi mạng, dùng hộp CAN Test Box PP619 để lấy tín hiệu tại giắc chẩn đoán thay vì đấu tạm.

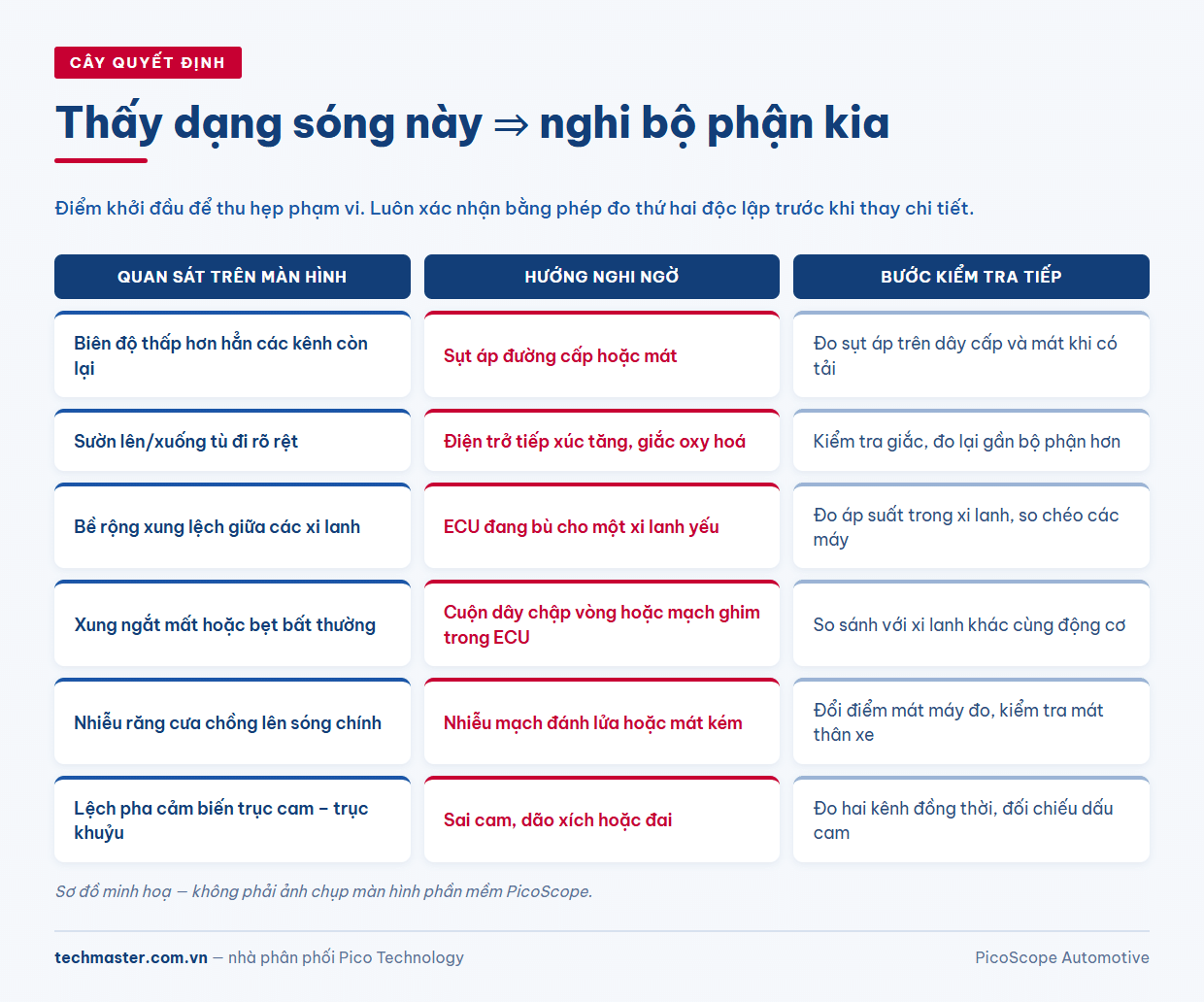

6. Thấy dạng sóng này ⇒ nghi bộ phận kia
| Quan sát trên màn hình | Hướng nghi ngờ | Bước kiểm tra tiếp |
|---|---|---|
| Biên độ thấp hơn hẳn các kênh còn lại | Sụt áp trên đường cấp hoặc mát | Đo sụt áp trực tiếp trên dây cấp và dây mát khi có tải |
| Sườn lên/xuống tù đi rõ rệt | Điện trở tiếp xúc tăng, giắc oxy hoá | Kiểm tra giắc, đo lại tại điểm gần bộ phận hơn |
| Bề rộng xung lệch giữa các xi lanh | ECU đang bù cho một xi lanh yếu | Đo áp suất trong xi lanh, so sánh chéo giữa các máy |
| Xung điện áp ngắt mất hoặc bẹt bất thường | Cuộn dây chập vòng hoặc mạch ghim trong ECU | So sánh với xi lanh khác cùng động cơ |
| Tín hiệu nhiễu răng cưa chồng lên sóng chính | Nhiễu từ mạch đánh lửa hoặc mát kém | Đổi điểm mát máy đo, kiểm tra mát thân xe |
| Lệch pha giữa cảm biến trục cam và trục khuỷu | Sai cam, dão xích/đai, bánh răng lệch | Đo hai kênh đồng thời, đối chiếu dấu cam |
Bảng này là điểm khởi đầu để thu hẹp phạm vi, không phải kết luận cuối cùng. Luôn xác nhận bằng phép đo thứ hai độc lập trước khi thay bất kỳ chi tiết nào.
7. Thư viện guided test — dùng cho đúng
Phần mềm đi kèm hơn 160 bài guided test, chia thành 9 nhóm: đánh lửa, cảm biến, cơ cấu chấp hành, kiểm tra hệ thống, cảm biến áp suất, sạc và khởi động, giao tiếp, xe điện, và máy công trình/xe tải nặng.
Giá trị thật của guided test không nằm ở chỗ nó bày sẵn thiết lập máy, mà ở chỗ nó cho bạn dạng sóng mẫu để so sánh. Kỹ thuật viên mới thường sai ở chỗ nhìn một dạng sóng đơn lẻ rồi phán đoán. Người có kinh nghiệm luôn so ba chiều: so với mẫu, so giữa các xi lanh, và so giữa các chế độ vận hành.
8. Năm sai lầm làm hỏng kết quả đo
- Quên zero kẹp dòng. Toàn bộ trục dòng bị lệch, và bạn sẽ đi tìm một lỗi không tồn tại.
- Đâm kim xuyên vỏ dây. Tạo điểm ăn mòn, sinh lỗi ngắt quãng về sau. Dùng breakout lead theo giắc.
- Đo sai chế độ. Lỗi chỉ xuất hiện khi tải mà lại đo ở garanti thì không thấy gì.
- Chọn thang quá rộng. Chi tiết nhỏ trong dạng sóng bị nén mất; đặt thang vừa đủ để dùng hết dải động của máy.
- Kết luận từ một kênh. Không có tín hiệu tham chiếu thì không đánh giá được quan hệ pha.
9. Ví dụ thực hành: đi từ triệu chứng tới kết luận
Xe xăng 4 xi lanh, khách báo máy rung nhẹ ở garanti, đèn báo lỗi động cơ sáng ngắt quãng. Máy đọc lỗi cho mã liên quan tới xi lanh số 3. Cách làm sai là thay ngay bugi và bôbin máy 3. Cách làm đúng:
- Đo trước, đừng thay. Mã lỗi chỉ nói ECU phát hiện bất thường ở máy 3 — nguyên nhân có thể nằm ở đánh lửa, nhiên liệu, hoặc cơ khí.
- Bắt sóng hai kênh: kênh A vào mạch đóng ngắt kim phun máy 3, kênh B là kẹp dòng trên dây cấp nguồn kim phun. Chọn thang 20 A và zero kẹp trước khi kẹp vào dây.
- So sánh chéo bề rộng xung của máy 3 với ba máy còn lại ở cùng chế độ garanti. Nếu ECU đang kéo dài thời gian phun riêng máy 3, tức là nó đang bù cho một xi lanh yếu — vấn đề nằm ở chỗ khác, không phải ở kim phun.
- Chuyển hướng sang cơ khí. Lúc này phép đo áp suất trong xi lanh có giá trị hơn: nó phân biệt được xupap hở kín, xéc-măng mòn, hay lệch cam.
- Xác nhận rồi mới báo giá. Lưu lại cả hai dạng sóng vào hồ sơ xe.
Điểm mấu chốt: dạng sóng kim phun ở đây không chỉ ra kim phun hỏng — nó chỉ ra ECU đang phản ứng với một vấn đề khác. Đọc được ý nghĩa đó là khác biệt giữa thay phụ tùng theo mã lỗi và chẩn đoán thật sự.
Hai bài chuyên sâu tiếp theo trong cụm này đi vào từng loại kim phun cụ thể: cách đo kim phun xăng bằng máy hiện sóng và kiểm tra kim phun diesel common rail bằng dạng sóng dòng điện.
10. An toàn khi đo trên xe
Ba nguyên tắc không thoả hiệp:
- Biết dải điện áp của máy trước khi cắm. Mạch đóng ngắt kim phun diesel thường ở mức 50–90 V, và mạch đánh lửa còn cao hơn nhiều. Máy có dải vào ±200 V như 4225A/4425A xử lý được nhiều tình huống hơn máy có dải ±50 V, nhưng không máy nào chịu được điện áp thứ cấp đánh lửa nếu đo trực tiếp — phải dùng đầu đo chuyên dụng.
- Tôn trọng đầu vào nổi. Đầu vào BNC nổi giúp tránh vòng mát ký sinh, nhưng không phải là cách ly an toàn cho hệ cao áp xe điện. Hệ cao áp có quy trình và thiết bị riêng.
- Cố định dây đo. Dây vắt qua khoang máy khi động cơ đang chạy là rủi ro cơ khí thật. Buộc gọn trước khi nổ máy.
11. Lộ trình chẩn đoán ô tô chuyên sâu cho garage
Chuyển sang chẩn đoán ô tô chuyên sâu là thay đổi quy trình làm việc, không chỉ là mua thiết bị. Ba giai đoạn hợp lý:
Giai đoạn 1 — làm quen (tháng 1–2). Một máy 2 hoặc 4 kênh, kẹp dòng nhỏ, bộ breakout cơ bản. Mỗi ngày đo một xe bình thường để xây thư viện dạng sóng tốt của chính garage. Không có bộ sóng chuẩn của riêng mình thì không nhận ra bất thường.
Giai đoạn 2 — đưa vào quy trình (tháng 3–6). Quy định các nhóm triệu chứng bắt buộc phải đo sóng trước khi báo giá thay phụ tùng. Lưu dạng sóng vào hồ sơ xe — đây cũng là bằng chứng kỹ thuật khi khách thắc mắc.
Giai đoạn 3 — mở rộng (sau tháng 6). Bổ sung cảm biến áp suất và kẹp dòng lớn, hoặc lên 8 kênh nếu thường xuyên đo cả cụm. Bộ kit chẩn đoán ô tô PicoScope 4425A Starter (PQ176) là điểm vào gọn cho giai đoạn 1–2.
Tham khảo toàn bộ danh mục chẩn đoán ô tô PicoScope và dòng thiết bị Pico Technology tại Techmaster để đối chiếu cấu hình phù hợp với khối lượng công việc thực tế của xưởng.
12. Kết luận
Máy hiện sóng không làm thay phần suy luận. Nó chỉ đảm bảo phần suy luận của bạn dựa trên dữ liệu thật thay vì giả định. Bắt đầu từ một hệ thống bạn đã hiểu rõ — kim phun là lựa chọn hợp lý — đo cho đến khi đọc được dạng sóng bình thường mà không cần tra cứu, rồi mở rộng dần sang đánh lửa, cảm biến vị trí và áp suất.
