AMC trong nhà máy bán dẫn: bốn nhóm acid, base, chất ngưng tụ và tạp chất pha tạp phá wafer theo bốn cách

Một phòng sạch bán dẫn đạt ISO Class 1 vẫn có thể làm hỏng cả lô wafer, vì thứ gây hỏng không phải hạt. Ô nhiễm phân tử trong không khí — viết tắt là AMC — là các chất ở dạng phân tử riêng lẻ, nhỏ hơn hạt hàng nghìn lần, đi xuyên qua màng lọc HEPA và ULPA mà không bị giữ lại. Tiêu chuẩn SEMI F21 chia chúng thành bốn nhóm: acid, base, chất ngưng tụ và tạp chất pha tạp. Mỗi nhóm phá wafer theo một cơ chế khác nhau, ở nồng độ tính bằng phần tỉ. Bài viết mô tả bốn cơ chế đó và cách một nhà máy phát hiện chúng trước khi chúng thành lô hàng hỏng.

AMC khác hạt ở chỗ nào

Hạt là vật thể rắn hoặc lỏng có kích thước đo được, gây hỏng bằng cách che vật lý: nằm trên wafer thì chắn chùm sáng in hoặc tạo khuyết tật cấu trúc tại chỗ. Phòng sạch chống lại chúng bằng lọc cơ học và bằng luồng khí một chiều.

AMC là chất ở dạng phân tử — khí hoặc hơi. Chúng không có kích thước theo nghĩa của phép đếm hạt, không bị màng lọc sợi giữ lại, và gây hỏng bằng cách phản ứng hoá học hoặc hấp phụ lên bề mặt. Chúng không nằm yên một chỗ mà phân bố đều khắp thể tích khí, nên tác động của chúng thường trên diện rộng chứ không phải một điểm.

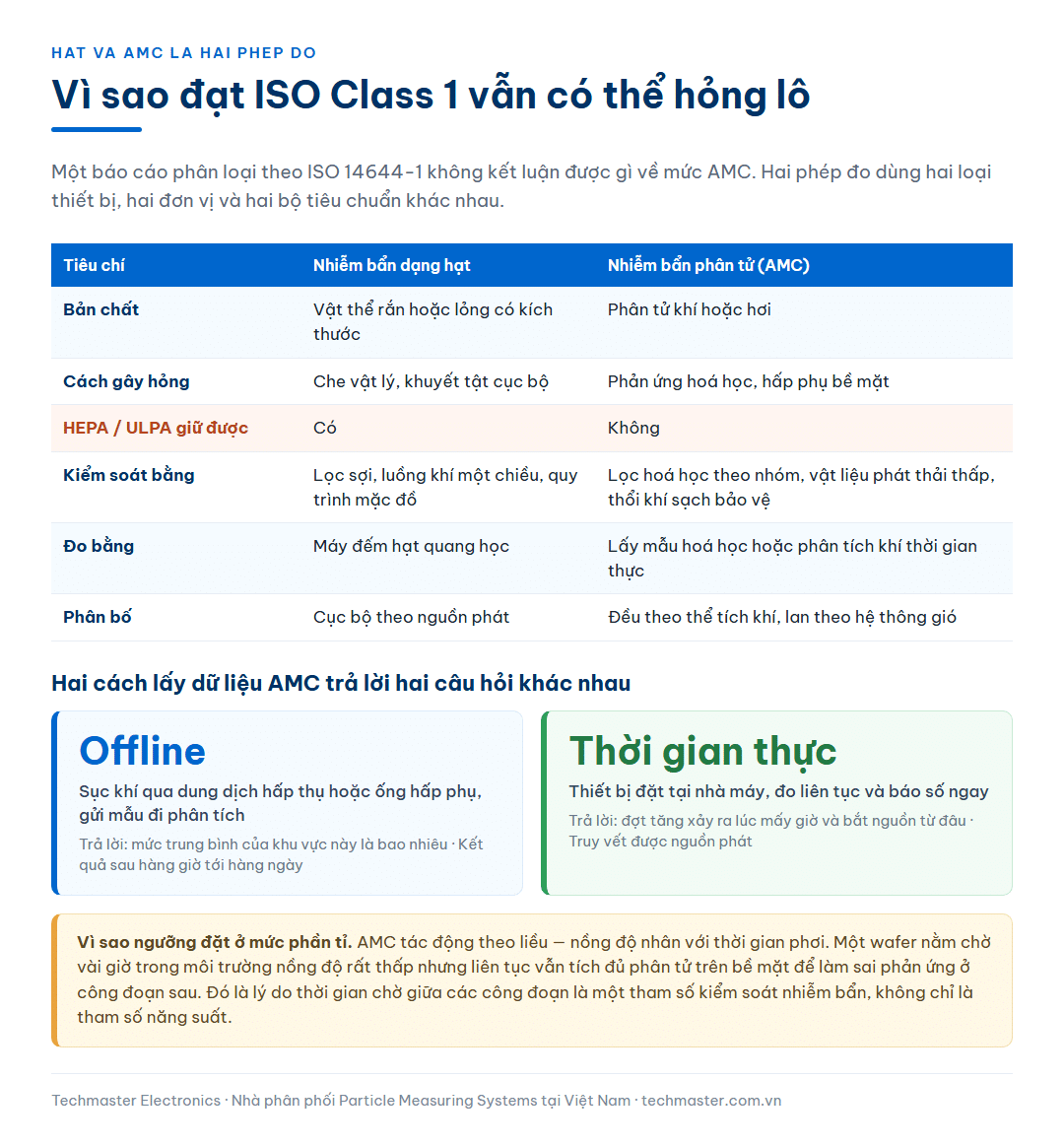

Tiêu chí	Nhiễm bẩn dạng hạt	Nhiễm bẩn phân tử (AMC)
Bản chất	Vật thể rắn hoặc lỏng	Phân tử khí hoặc hơi
Cách gây hỏng	Che vật lý, khuyết tật cục bộ	Phản ứng hoá học, hấp phụ bề mặt
HEPA/ULPA giữ được không	Có	Không
Biện pháp kiểm soát	Lọc sợi, luồng khí một chiều, quy trình mặc đồ	Lọc hoá học, vật liệu phát thải thấp, thổi khí sạch bảo vệ
Đo bằng	Máy đếm hạt quang học	Lấy mẫu hoá học hoặc phân tích khí thời gian thực
Phân bố	Cục bộ, theo nguồn phát	Đều theo thể tích khí, lan theo hệ thông gió

Điều này dẫn tới một kết luận quan trọng cho người lập hồ sơ: một báo cáo phân loại ISO 14644-1 không nói gì về AMC. Hai phép đo dùng hai loại thiết bị, hai đơn vị và hai bộ tiêu chuẩn khác nhau. Đạt Class 1 và có mức AMC nguy hiểm là chuyện hoàn toàn có thể xảy ra cùng lúc.

Bốn nhóm theo SEMI F21

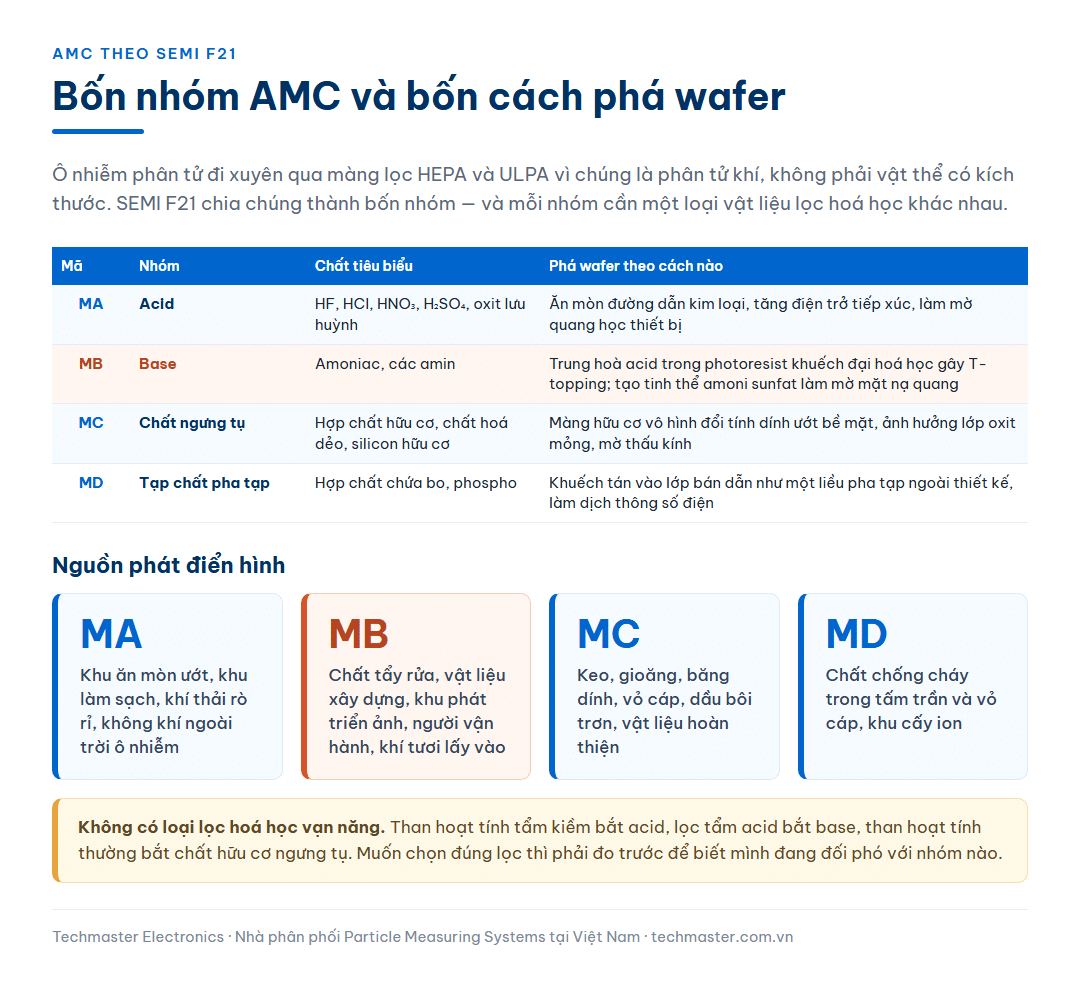

SEMI F21 phân loại mức AMC trong môi trường sạch thành bốn nhóm, ký hiệu bằng chữ M kèm chữ cái đầu của loại chất:

Ký hiệu	Nhóm	Chất tiêu biểu	Nguồn phát điển hình trong nhà máy
MA	Molecular Acids — acid	HF, HCl, HNO₃, H₂SO₄, các oxit lưu huỳnh	Khu ăn mòn ướt, khu làm sạch, khí thải quy trình rò rỉ, không khí ngoài trời ô nhiễm
MB	Molecular Bases — base	Amoniac, các amin	Chất tẩy rửa, vật liệu xây dựng, khu phát triển ảnh, người vận hành, khí tươi lấy vào
MC	Molecular Condensables — chất ngưng tụ	Hợp chất hữu cơ dễ ngưng tụ, chất hoá dẻo, silicon hữu cơ	Vật liệu hoàn thiện, keo, gioăng, băng dính, dầu bôi trơn thiết bị
MD	Molecular Dopants — tạp chất pha tạp	Hợp chất chứa bo, phospho	Vật liệu chống cháy trong tấm trần và cáp, khu cấy ion, một số loại lọc

Cách phân nhóm này không phải để cho gọn. Nó tồn tại vì mỗi nhóm cần một loại vật liệu lọc khác nhau: lọc than hoạt tính tẩm chất kiềm bắt acid, lọc tẩm acid bắt base, than hoạt tính thường bắt chất hữu cơ ngưng tụ. Không có một loại lọc hoá học vạn năng. Muốn chọn đúng lọc, phải biết mình đang đối phó với nhóm nào — nghĩa là phải đo trước.

Nhóm acid: ăn mòn và điện trở tiếp xúc

Acid ở dạng hơi hấp phụ lên bề mặt kim loại đã lộ ra trên wafer và lên các cấu trúc kim loại của thiết bị. Ba hậu quả được ghi nhận rộng rãi trong tài liệu ngành:

• Ăn mòn đường dẫn kim loại — đặc biệt với nhôm và đồng ở các bước sau khi khắc, khi bề mặt kim loại còn chưa được phủ bảo vệ. Vết ăn mòn có thể chỉ xuất hiện sau vài giờ wafer nằm chờ giữa hai công đoạn.
• Tăng điện trở tiếp xúc — lớp sản phẩm ăn mòn mỏng tại đáy lỗ tiếp xúc làm điện trở tăng, biểu hiện thành thông số điện lệch chuẩn ở khâu kiểm tra cuối chứ không thành khuyết tật nhìn thấy được.
• Ăn mòn kết cấu và quang học thiết bị — bề mặt phản xạ và cửa sổ quang học của máy móc bị mờ dần, kéo theo trôi hiệu chuẩn của chính các thiết bị đo trong nhà máy.

Đặc điểm khó chịu của nhóm này: nguồn phát thường nằm ngoài phòng sạch. Không khí tươi lấy từ ngoài trời ở khu công nghiệp có nhà máy hoá chất hoặc nhiệt điện lân cận mang theo oxit lưu huỳnh và các acid vô cơ; hệ xử lý khí cấp phải chặn chúng ngay từ cửa vào chứ không phải xử lý bên trong.

Nhóm base: đầu độc photoresist và haze trên mặt nạ

Đây là nhóm nổi tiếng nhất, vì nó phá đúng công đoạn đắt nhất của nhà máy.

Đầu độc photoresist khuếch đại hoá học. Các loại photoresist dùng cho quang khắc bước sóng sâu tử ngoại hoạt động theo cơ chế khuếch đại hoá học: ánh sáng tạo ra acid trong lớp resist, acid này xúc tác phản ứng làm thay đổi độ tan của vùng được chiếu. Amoniac và các amin trong không khí khuếch tán vào bề mặt lớp resist và trung hoà chính lượng acid đó. Kết quả là phần trên cùng của biên dạng resist không phản ứng đủ, sau khi rửa hiện hình để lại chân dạng chữ T — hiện tượng được gọi là T-topping. Biên dạng sai kéo theo kích thước đường in sai, và toàn bộ lớp đó hỏng.

Điều làm hiện tượng này đặc biệt nguy hiểm là nồng độ gây hại nằm ở mức phần tỉ, và tác động phụ thuộc thời gian wafer nằm chờ giữa lúc phủ resist và lúc chiếu sáng. Một đợt tăng amoniac ngắn trong đêm có thể chỉ ảnh hưởng các lô đi qua đúng khung giờ đó, khiến việc truy nguyên bằng dữ liệu lấy mẫu định kỳ gần như bất khả thi.

Haze trên mặt nạ quang. Cơ chế thứ hai xảy ra trên chính tấm mặt nạ. Amoniac trong môi trường kết hợp với các gốc sunfat tạo thành tinh thể amoni sunfat trên bề mặt mặt nạ, phát triển dần dưới tác động của ánh sáng chiếu qua trong quá trình in. Lớp mờ này làm giảm chất lượng in và buộc phải tháo mặt nạ đi làm sạch — mỗi lần như vậy là thời gian dừng máy và rủi ro hỏng một vật tư rất đắt tiền.

Vì hai cơ chế này, khu vực quang khắc luôn là nơi đầu tiên được trang bị giám sát AMC trong bất kỳ nhà máy nào. Chi tiết về cách bảo vệ khu vực này nằm ở bài photolithography nhạy với cả hạt lẫn ô nhiễm phân tử AMC.

Nhóm ngưng tụ: màng hữu cơ vô hình

Các hợp chất hữu cơ dễ ngưng tụ hấp phụ lên bề mặt wafer sạch và tạo một lớp màng cực mỏng. Lớp màng đó không nhìn thấy được, không đếm được bằng máy đếm hạt, và gây hậu quả ở những chỗ ít ai ngờ:

• Thay đổi tính dính ướt của bề mặt — bề mặt wafer trở nên kỵ nước hơn, làm lớp phủ tiếp theo không trải đều.
• Ảnh hưởng chất lượng lớp oxit mỏng — carbon hữu cơ còn sót trên bề mặt trước bước oxy hoá làm lớp oxit không đồng nhất.
• Mờ hệ quang học — hợp chất hữu cơ ngưng tụ trên thấu kính và gương của thiết bị in, giảm hiệu suất truyền sáng theo thời gian.

Nguồn phát của nhóm này gần như luôn nằm bên trong nhà máy: keo dán sàn, gioăng cửa, băng dính, vỏ cáp, dầu bôi trơn và cả các vật liệu đóng gói mang vào. Đây là lý do một nhà máy mới xây thường có mức AMC nhóm ngưng tụ cao nhất trong vài tháng đầu, và cần thời gian chạy thông gió trước khi đưa vào sản xuất.

Nhóm pha tạp: thay đổi linh kiện mà không để lại vết

Đây là nhóm hiểm nhất về mặt phát hiện. Hợp chất chứa bo và phospho trong không khí hấp phụ lên wafer và, ở các bước xử lý nhiệt tiếp theo, khuếch tán vào lớp bán dẫn đúng như một liều pha tạp — chỉ có điều liều này không nằm trong công thức thiết kế.

Hậu quả là các thông số điện của linh kiện bị dịch: điện áp ngưỡng lệch, dòng rò thay đổi, phân bố thông số trên wafer rộng ra. Không có khuyết tật nào nhìn thấy được, không có hạt nào để đếm, không có vết ăn mòn nào để chụp ảnh. Vấn đề chỉ lộ ra ở khâu kiểm tra điện, khi lô hàng đã đi hết dây chuyền và đã tiêu tốn toàn bộ chi phí gia công.

Nguồn phát điển hình gồm hợp chất bo dùng làm chất chống cháy trong vật liệu xây dựng, tấm trần và vỏ cáp — nghĩa là chính những thứ được lắp vào toà nhà từ giai đoạn xây dựng, trước khi có ai nghĩ tới việc đo AMC. Đây là lập luận mạnh nhất cho việc đưa yêu cầu vật liệu phát thải thấp vào hồ sơ thiết kế ngay từ đầu chứ không sửa sau.

Vì sao phần tỉ mới là đơn vị đúng

Người quen với phép đếm hạt thường thấy khó chấp nhận rằng nồng độ vài phần tỉ lại gây hỏng. Chìa khoá nằm ở chỗ AMC không tác động tức thời mà tích luỹ theo liều: lượng chất bám lên một bề mặt tỉ lệ với nồng độ nhân với thời gian phơi.

Một wafer nằm chờ vài giờ giữa hai công đoạn, trong một môi trường có nồng độ rất thấp nhưng liên tục, vẫn tích luỹ đủ lượng phân tử trên bề mặt để làm thay đổi phản ứng hoá học tiếp theo. Đó là lý do:

• Ngưỡng kiểm soát AMC được đặt ở mức phần tỉ và phần nghìn tỉ, chứ không phải phần triệu.
• Thời gian chờ giữa các công đoạn (queue time) là một tham số kiểm soát nhiễm bẩn, không chỉ là tham số năng suất.
• Wafer và mặt nạ được lưu trong hộp kín có thổi khí nitơ sạch — mục đích không phải chống hạt mà là cắt đứt tiếp xúc với môi trường trong thời gian chờ.

Cách đọc này cũng giải thích vì sao dữ liệu lấy mẫu mỗi tuần một lần gần như vô dụng với AMC: nó bỏ sót đúng thứ cần biết, là các đợt tăng ngắn và thời điểm chúng xảy ra so với lịch chạy lô.

Đo bằng gì và kiểm soát bằng gì

Có hai cách lấy dữ liệu AMC, và chúng trả lời hai câu hỏi khác nhau:

Tiêu chí	Lấy mẫu rồi phân tích trong phòng thí nghiệm	Phân tích thời gian thực tại chỗ
Cách làm	Sục khí qua dung dịch hấp thụ hoặc ống hấp phụ, gửi mẫu đi phân tích	Thiết bị đặt tại nhà máy, đo liên tục và báo số ngay
Thời gian có kết quả	Hàng giờ tới hàng ngày	Tức thời
Trả lời được câu hỏi	“Mức trung bình của khu vực này là bao nhiêu”	“Đợt tăng xảy ra lúc mấy giờ và bắt nguồn từ đâu”
Truy vết nguồn	Rất khó	Làm được bằng cách so pha thời gian giữa các điểm
Phù hợp cho	Nghiệm thu định kỳ, đối chứng độc lập	Bảo vệ tool, điều tra sự cố, giám sát liên tục

Thiết bị phân tích thời gian thực dùng phổ biến trong ngành bán dẫn hoạt động theo nguyên lý phổ di động ion. Theo thông số công bố, PMS AirSentry II Point-of-Use phát hiện các acid như HF, HCl, HBr, HNO₃ và các oxit lưu huỳnh, cùng clorua, amin và amoniac, ở mức phần nghìn tỉ tuỳ theo chủng chất, và đo liên tục tại một vị trí tới hạn. Với nhu cầu lập bản đồ AMC trên nhiều khu vực, PMS AirSentry II Mapping System dùng một máy phân tích luân phiên qua nhiều cổng lấy mẫu, giữ cho số liệu giữa các điểm đến từ cùng một cảm biến nên so sánh được với nhau. Cách triển khai nhiều điểm bằng một máy phân tích được mô tả trong bài giám sát AMC đa điểm trong fab bán dẫn.

Về kiểm soát, bốn biện pháp đi cùng nhau: lọc hoá học chọn theo nhóm chất cần chặn, duy trì áp suất dương so với khu vực bẩn hơn, dùng vật liệu xây dựng và vật tư phát thải thấp, và thổi khí sạch bảo vệ cho hộp đựng wafer cùng hộp đựng mặt nạ trong thời gian chờ.

Cuối cùng, một lưu ý về ranh giới trách nhiệm giữa hai hệ đo. Máy đếm hạt trong nhà máy — dù là máy di động hay cảm biến lắp cố định như PMS Airnet II 301-4 — trả lời câu hỏi về hạt và không phát hiện được AMC. Ngược lại, hệ giám sát AMC không thay thế phép đếm hạt. Một nhà máy bán dẫn cần cả hai, và hồ sơ nghiệm thu nên nêu rõ hạng mục nào do hệ nào chứng minh, tránh tình trạng một bên được coi là đã bao phủ phần việc của bên kia.
