Fab front-end và OSAT back-end: yêu cầu môi trường sạch khác nhau ở đâu?

Ngành bán dẫn chia làm hai nửa: chế tạo wafer (front-end, trong fab) và lắp ráp – đóng gói – kiểm thử (back-end, thường do các nhà máy OSAT đảm nhiệm). Hai nửa này có yêu cầu môi trường sạch khác nhau về cả cấp sạch ISO nhà máy đóng gói bán dẫn, loại ô nhiễm đáng lo lẫn cách bố trí điểm đo trong chiến lược kiểm soát nhiễm bẩn nhà máy OSAT. Hiểu đúng khác biệt đó là điều kiện để không đầu tư thừa ở một bên và thiếu ở bên còn lại.

Hai nửa của một con chip

Front-end là toàn bộ công việc thực hiện trên tấm wafer silic: oxy hoá, lắng màng, quang khắc, cấy ion, ăn mòn, đánh bóng cơ hoá (CMP) — lặp lại hàng trăm bước để dựng lên các lớp bán dẫn và kim loại. Kết thúc giai đoạn này, wafer chứa hàng nghìn con chip nhưng vẫn là một tấm liền.

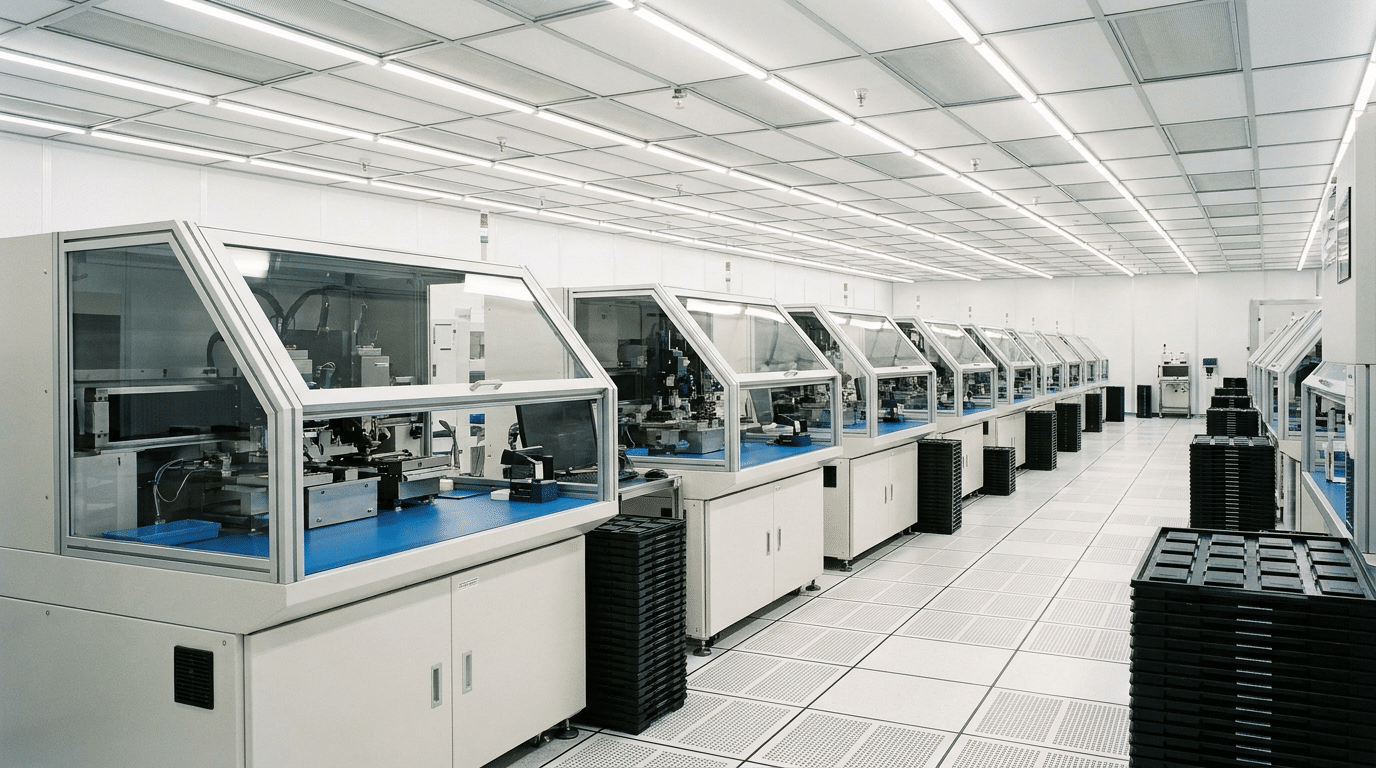

Back-end bắt đầu khi wafer được cắt tách (dicing) thành từng die riêng lẻ, rồi gắn đế (die attach), nối dây hoặc gắn bump (wire bonding / flip-chip), bọc nhựa (molding), tạo chân, và cuối cùng là kiểm thử điện và ghi nhãn. Đây là công việc của các nhà máy lắp ráp – kiểm thử, mà ngành gọi là OSAT (Outsourced Semiconductor Assembly and Test) khi được thực hiện bởi nhà cung cấp dịch vụ độc lập.

Sự phân chia này không chỉ mang tính công nghệ mà còn mang tính địa lý và kinh tế: front-end đòi hỏi vốn đầu tư rất lớn và tập trung ở ít quốc gia, trong khi back-end phân tán rộng hơn nhiều — và đó chính là nửa mà Việt Nam đang tham gia sâu.

Đối tượng cần bảo vệ khác nhau

Toàn bộ khác biệt về yêu cầu môi trường và chiến lược kiểm soát nhiễm bẩn nhà máy OSAT so với front-end đều bắt nguồn từ một câu hỏi: sản phẩm đang ở trạng thái nào khi tiếp xúc với không khí?

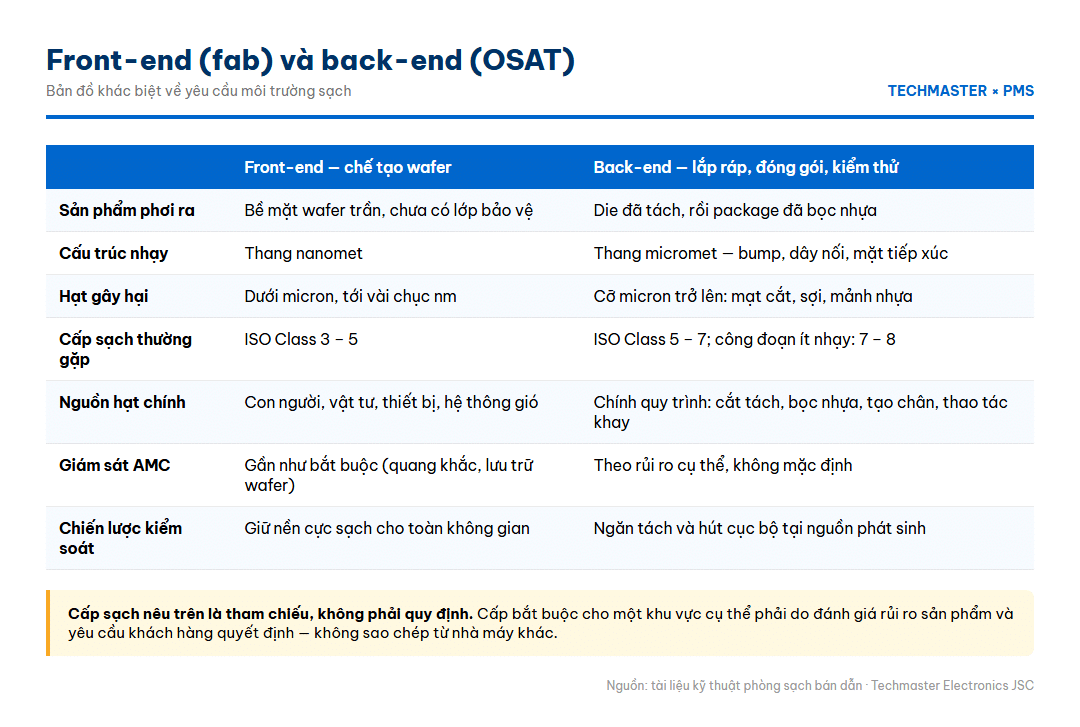

	Front-end (fab)	Back-end (OSAT)
Sản phẩm phơi ra	Bề mặt wafer trần, chưa có lớp bảo vệ	Die đã tách, rồi package đã bọc nhựa
Kích thước cấu trúc nhạy	Nanomet — cỡ vài chục nm trở xuống	Micromet — bump, dây nối, mặt tiếp xúc
Hạt gây hại điển hình	Hạt dưới micron, thậm chí vài chục nm	Hạt cỡ micron trở lên: mạt cắt, sợi, mảnh nhựa
Số bước phơi nhiễm	Hàng trăm bước, lặp lại nhiều lớp	Ít bước hơn, nhưng thao tác cơ khí nhiều
Hậu quả một khuyết tật	Có thể hỏng cả lớp mask, ảnh hưởng nhiều die	Thường giới hạn ở một package

Nguyên tắc rút ra rất trực tiếp: kích thước hạt đáng lo tỉ lệ với kích thước cấu trúc cần bảo vệ. Ở front-end, một hạt 30 nm rơi vào đúng vị trí có thể tạo khuyết tật chí tử (killer defect) cho cả một lớp. Ở back-end, một hạt 30 nm hầu như không ảnh hưởng tới mối nối dây có đường kính hàng chục micron — nhưng một sợi vải 200 µm rơi vào bề mặt trước khi bọc nhựa thì có.

Cấp sạch điển hình và vì sao chúng khác nhau

Theo các tài liệu kỹ thuật về phòng sạch bán dẫn, khu vực front-end thường được thiết kế ở các cấp sạch nghiêm ngặt nhất của ISO 14644-1 — phổ biến trong khoảng ISO Class 3 đến ISO Class 5, tuỳ khu vực và tuỳ mức độ nhạy của công đoạn. Khu vực lắp ráp, đóng gói và kiểm thử của back-end thường nằm trong khoảng ISO Class 5 đến ISO Class 7, và các công đoạn ít nhạy hơn có thể ở ISO Class 7 hoặc Class 8.

Đây là con số tham chiếu, không phải quy định. Cấp sạch bắt buộc cho một khu vực cụ thể phải do đánh giá rủi ro sản phẩm và yêu cầu của khách hàng quyết định, không sao chép từ nhà máy khác. Nhiều nhà máy back-end có một vài khu vực đặc biệt sạch hơn hẳn mặt bằng chung — chẳng hạn khu vực xử lý wafer trước khi cắt, hoặc khu vực đóng gói tiên tiến.

Một điểm thường gây hiểu nhầm: cấp sạch ISO thấp hơn không có nghĩa là việc kiểm soát nhiễm bẩn nhà máy OSAT đơn giản hơn. Nó chỉ có nghĩa là ngưỡng nồng độ hạt trong không khí được nới lỏng. Các cơ chế nhiễm bẩn khác — hạt bám trên bề mặt, ô nhiễm do tiếp xúc, tĩnh điện hút hạt — vẫn nguyên vẹn và thường khó kiểm soát hơn vì back-end có nhiều thao tác cơ khí hơn.

Nguồn phát sinh hạt: nghịch lý của back-end

Ở front-end, phần lớn nguồn hạt nằm ngoài quy trình chính: con người, vật tư mang vào, hệ thống thông gió, và bản thân thiết bị khi vận hành. Các bước gia công phần lớn diễn ra trong buồng kín của tool.

Ở back-end, tình huống đảo ngược: chính quy trình sản xuất là nguồn phát sinh hạt lớn nhất.

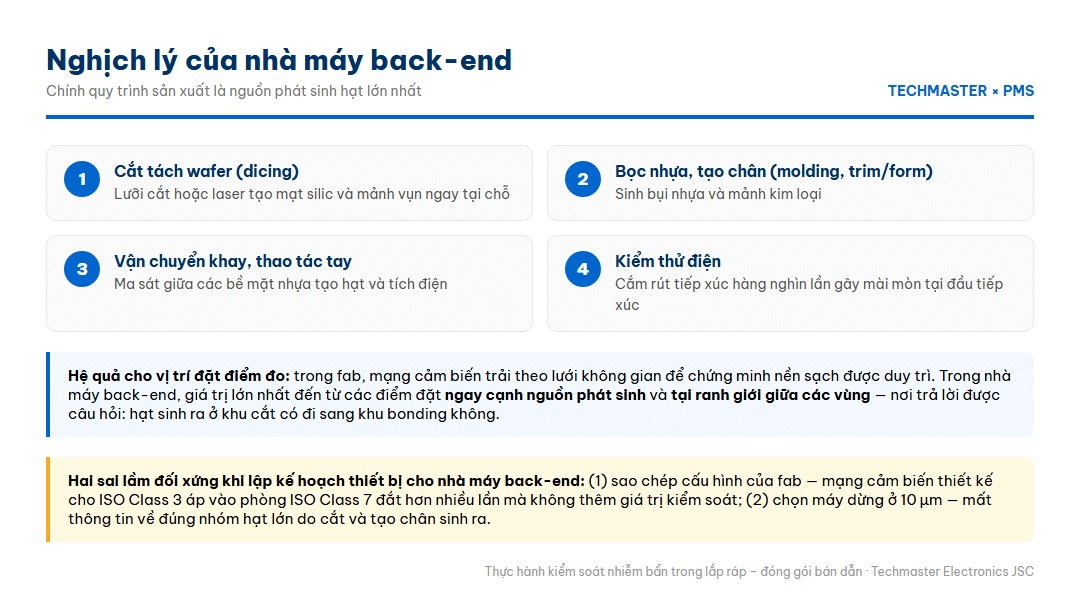

• Cắt tách wafer (dicing) — lưỡi cắt hoặc laser tạo ra mạt silic và mảnh vụn ngay tại chỗ.
• Bọc nhựa và tạo chân (molding, trim/form) — sinh bụi nhựa và mảnh kim loại.
• Vận chuyển khay và thao tác tay — ma sát giữa các bề mặt nhựa tạo hạt và tích điện.
• Kiểm thử — cắm rút tiếp xúc hàng nghìn lần tạo mài mòn tại đầu tiếp xúc.

Hệ quả thiết kế: ở back-end, chiến lược kiểm soát nhiễm bẩn nhà máy OSAT nghiêng về ngăn tách và hút cục bộ — bao che tại nguồn, hút tại điểm phát sinh, phân vùng áp suất để hạt không lan sang khu vực nhạy hơn. Còn ở front-end, chiến lược nghiêng về giữ nền cực sạch cho toàn bộ không gian.

Điều này ảnh hưởng trực tiếp tới nơi đặt điểm đo. Trong fab, mạng điểm đo cố định trải theo lưới không gian để chứng minh nền sạch được duy trì. Trong nhà máy OSAT, giá trị lớn nhất đến từ những điểm đặt ngay cạnh nguồn phát sinh và tại ranh giới giữa các vùng — nơi trả lời được câu hỏi “hạt sinh ra ở khu cắt có đi sang khu bonding không”.

AMC — mối lo gần như riêng của front-end

Ô nhiễm phân tử trong không khí (AMC) — axit, bazơ, amin, hợp chất ngưng tụ ở mức phần nghìn tỷ — là bài toán đặc thù của front-end. Lý do nằm ở hoá học: lớp cản quang nhạy hoá học dùng trong quang khắc bị vô hiệu bởi lượng bazơ cực nhỏ trong không khí; bề mặt wafer trần và các thấu kính quang học đắt tiền bị ảnh hưởng bởi axit và hợp chất ngưng tụ.

Ở back-end, sản phẩm đã qua các bước nhạy nhất và phần lớn thời gian nằm ở dạng die hoặc package. Điều đó không có nghĩa AMC hoàn toàn không liên quan — độ ẩm, hợp chất lưu huỳnh và một số chất ăn mòn vẫn ảnh hưởng tới chân kim loại và mối nối — nhưng mức độ ưu tiên và ngưỡng quan tâm thấp hơn hẳn.

Vì vậy, hệ giám sát AMC như PMS AirSentry II Point-of-Use, phát hiện axit và bazơ ở mức ppt bằng quang phổ di động ion, là hạng mục gần như bắt buộc trong fab nhưng là lựa chọn có điều kiện ở nhà máy back-end. Khi lập ngân sách cho một dự án OSAT, đây là hạng mục nên cân nhắc theo rủi ro cụ thể chứ không sao chép cấu hình của fab.

Đo gì, ở đâu, bằng thiết bị nào

Nhu cầu	Front-end (fab)	Back-end (OSAT)
Kích thước quan tâm	Ngưỡng nhỏ nhất — dưới micron, tới vài chục nm ở khu vực nhạy	Dải rộng, quan tâm cả nhóm hạt lớn tới hàng chục micron
Giám sát liên tục	Mạng cảm biến cố định dày, theo lưới không gian	Cảm biến tại nguồn phát sinh và ranh giới vùng
Phân loại định kỳ	Máy cầm tay ngưỡng thấp, nhiều điểm	Máy cầm tay dải rộng, diện tích thường lớn hơn
Giám sát AMC	Bắt buộc ở khu vực quang khắc và lưu trữ wafer	Theo rủi ro cụ thể, không mặc định
Chất lỏng và hoá chất	UPW và hoá chất quy trình ướt — giám sát in-situ	Chủ yếu nước rửa và dung dịch làm sạch

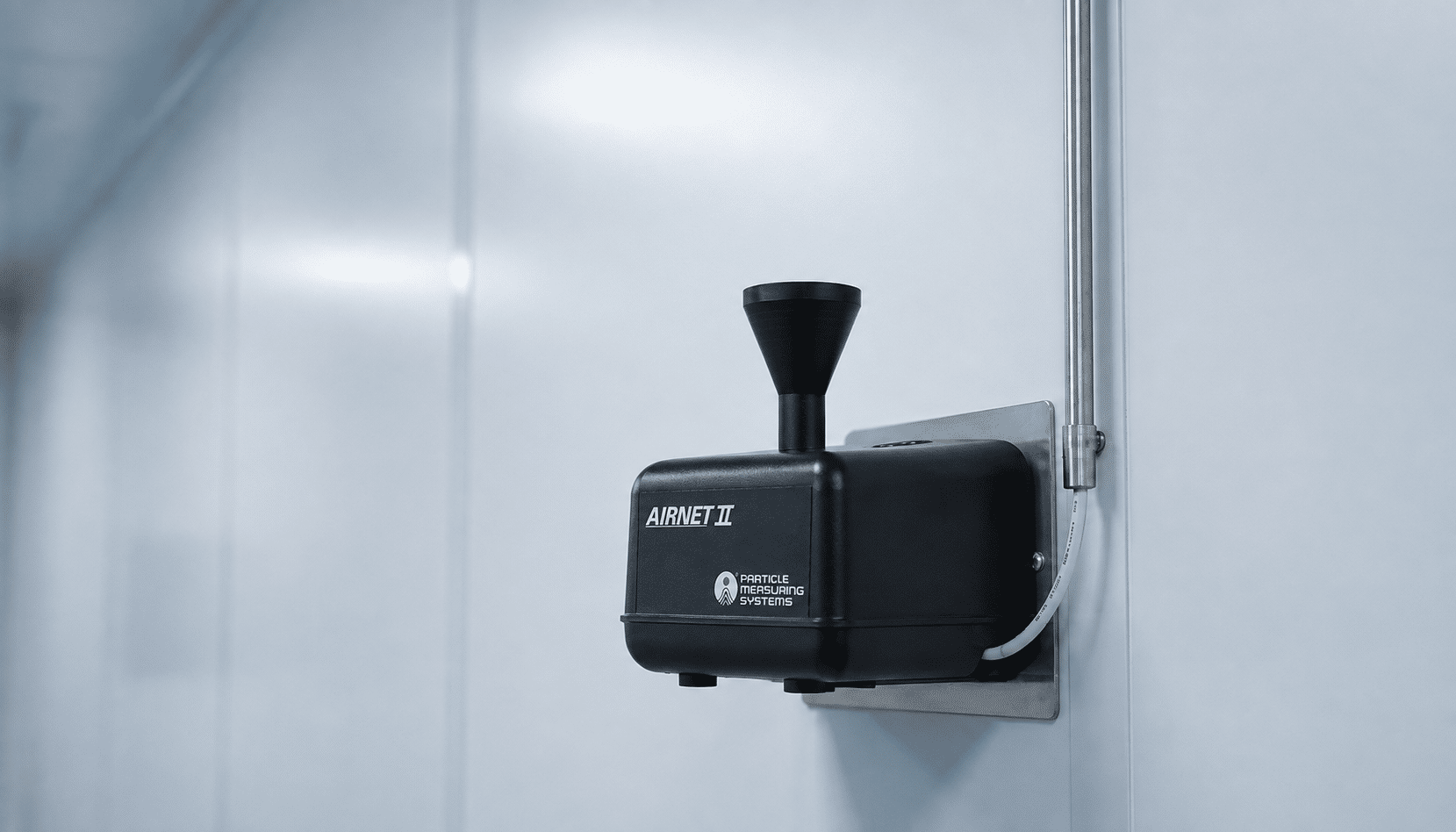

Với mạng giám sát liên tục, cảm biến lắp cố định như PMS Airnet II 301-4 đo dải 0,3–5,0 µm với 4 kênh, lưu lượng 2,8 LPM, giao tiếp Ethernet và MODBUS TCP để nối vào hệ giám sát nhà máy — phù hợp cho cả hai môi trường, khác nhau ở mật độ và vị trí đặt.

Với phân loại và điều tra tại chỗ, máy cầm tay dải rộng như PMS Lasair III 310C — 6 kênh từ 0,3 tới 25,0 µm ở lưu lượng 28,3 LPM — bao phủ được cả nhu cầu ngưỡng thấp của khu vực nhạy lẫn nhu cầu nhìn thấy nhóm hạt lớn đặc trưng của khu vực gia công cơ khí ở back-end.

Dù ở nửa nào, dữ liệu chỉ có giá trị khi được tập trung và đối chiếu theo thời gian. Nền tảng như PMS Facility Net đóng vai trò đó: gom số liệu từ nhiều cảm biến, dựng xu hướng và ghi nhật ký sự kiện vượt ngưỡng phục vụ điều tra.

Vì sao câu chuyện này quan trọng với Việt Nam

Vị trí hiện tại của Việt Nam trong chuỗi giá trị bán dẫn nằm chủ yếu ở nửa back-end. Hai ví dụ đã được công bố công khai:

• Intel Products Vietnam tại Khu Công nghệ cao TP.HCM — nhà máy lắp ráp và kiểm thử, bắt đầu vận hành từ tháng 10 năm 2010, và theo công bố của Intel là cơ sở lắp ráp – kiểm thử lớn nhất trong mạng lưới toàn cầu của hãng.
• Amkor Technology Việt Nam tại Bắc Ninh — nhà máy đóng gói và kiểm thử tiên tiến, khánh thành tháng 10 năm 2023, tập trung vào giải pháp SiP (System-in-Package) ở giai đoạn đầu.

Ý nghĩa thực tiễn với đội ngũ kỹ thuật trong nước

Phần lớn nhu cầu kiểm soát nhiễm bẩn nhà máy OSAT hiện nay mang tính chất bài toán của back-end, không phải bài toán fab. Điều đó dẫn tới vài hệ quả cụ thể khi lập kế hoạch thiết bị:

• Đừng mặc định sao chép cấu hình của fab. Một mạng cảm biến thiết kế cho ISO Class 3 áp vào phòng ISO Class 7 sẽ đắt hơn nhiều lần mà không tạo thêm giá trị kiểm soát.
• Đừng bỏ qua nhóm hạt lớn. Đây là sai lầm ngược lại: chọn máy dừng ở 10 µm cho nhà máy có công đoạn cắt và tạo chân sẽ mất thông tin về đúng nhóm hạt gây vấn đề.
• Ưu tiên vị trí đặt hơn số lượng. Ở back-end, năm điểm đo đặt đúng chỗ ranh giới vùng có giá trị hơn hai mươi điểm rải đều.

Khi năng lực trong nước dịch dần lên phía trước — đóng gói tiên tiến, xử lý wafer, và về lâu dài là front-end — yêu cầu môi trường sẽ siết lại theo từng bước. Việc hiểu trước bản đồ khác biệt giữa hai nửa giúp mỗi lần nâng cấp là một bước có kế hoạch, thay vì một đợt mua sắm chữa cháy.
