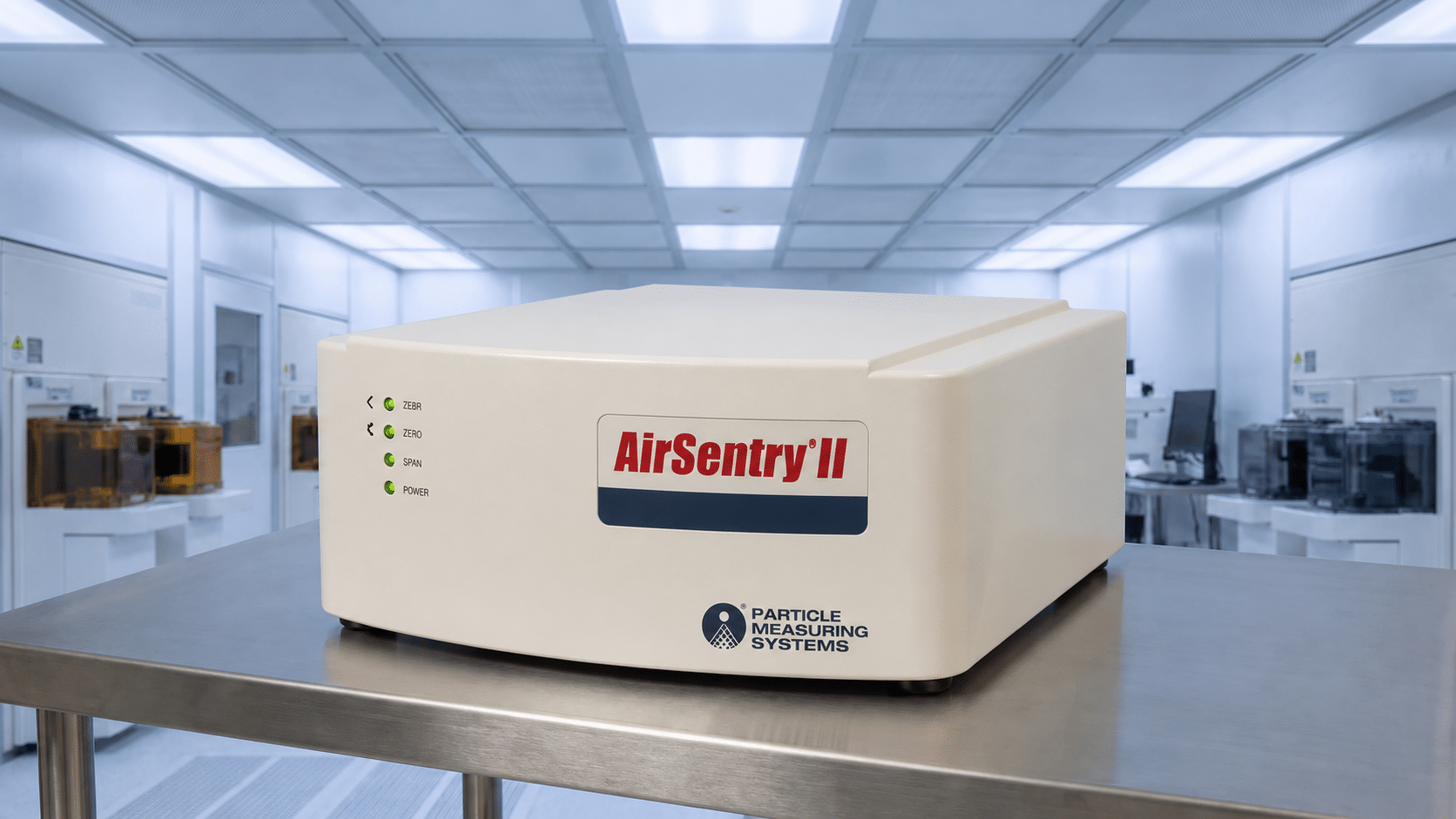

Máy đếm hạt bảo vệ wafer khỏi hạt tiểu phân, nhưng có một loại ô nhiễm mà máy đếm hạt không nhìn thấy: ô nhiễm phân tử trong không khí (AMC) — các phân tử axit, base, dopant và chất ngưng tụ ở dạng khí. Trong quang khắc tiên tiến, bài toán kiểm soát AMC lithography EUV mang tính sống còn vì chúng đủ để đầu độc chất cản quang và làm mờ quang học. PMS AirSentry II dùng công nghệ phổ khối ion di động (IMS) để phát hiện AMC ở mức ppb–ppt, với hai cấu hình: Point-of-Use cho một điểm trọng yếu và Mapping System giám sát tới 32 điểm toàn nhà máy.
Nội dung chính
AMC là gì và khác hạt tiểu phân thế nào?

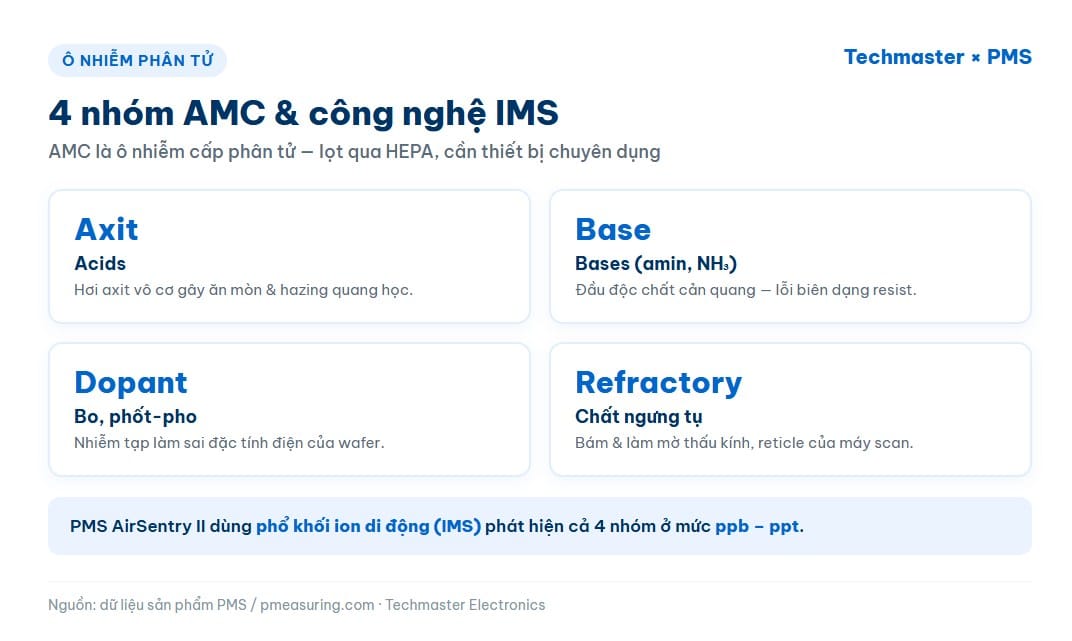

AMC (Airborne Molecular Contamination) là ô nhiễm ở cấp độ phân tử, tồn tại dưới dạng khí chứ không phải hạt rắn lơ lửng. Ngành bán dẫn thường chia AMC thành bốn nhóm: axit (ví dụ hơi axit vô cơ), base (như amoniac, amin), dopant (bo, phốt-pho) và chất khó bay hơi/ngưng tụ (refractory/condensable). Vì là phân tử khí, AMC lọt qua màng lọc HEPA/ULPA vốn chỉ giữ hạt — nghĩa là một phòng sạch ISO Class 1 vẫn có thể đầy AMC. Đó là lý do máy đếm hạt và thiết bị giám sát AMC là hai lớp phòng thủ khác nhau, bổ sung cho nhau.
Vì sao AMC nguy hiểm cho quang khắc (lithography)?
Quang khắc là công đoạn nhạy cảm nhất với AMC. Các base như amin hay amoniac rất nguy hiểm. Chúng có thể đầu độc chất cản quang khuếch đại hóa học. Việc này gây biến dạng biên dạng resist (hiện tượng T-top, footing). Hậu quả là làm hỏng kích thước tới hạn (CD). Ngoài ra, axit và chất ngưng tụ có thể làm mờ thấu kính và reticle. Sự cố này khiến máy scan phải dừng để làm sạch. Quá trình bảo trì quang học này cực kỳ tốn kém. Ở node tiên tiến và quang khắc EUV, tiêu chuẩn rất khắt khe. Ngưỡng chấp nhận AMC được hạ thấp xuống tới mức ppt. Do đó, các fab cần phải giám sát AMC liên tục. Họ cũng cần định vị được nguồn phát để can thiệp sớm. Điều này giúp bảo vệ yield trước khi bị ảnh hưởng nặng.
Công nghệ IMS của AirSentry II
PMS AirSentry II sử dụng phổ khối ion di động (Ion Mobility Spectrometry — IMS) để phát hiện AMC. Nguyên lý: mẫu khí được ion hóa, các ion di chuyển trong trường điện với vận tốc phụ thuộc kích thước/khối lượng phân tử, nhờ đó nhận diện được nhóm chất (axit, base, dopant, refractory) ở nồng độ cực thấp — mức ppb đến ppt. Cảnh báo phát ra theo thời gian thực và tích hợp vào hệ giám sát của fab, giúp kỹ sư phản ứng kịp thời trước khi AMC ảnh hưởng đến sản phẩm.

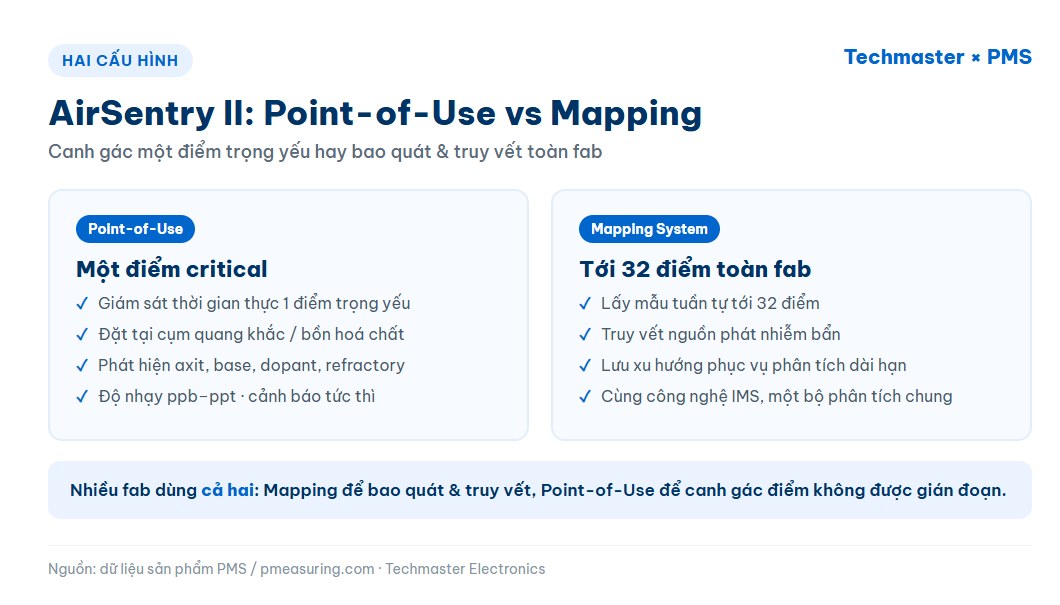

Point-of-Use vs Mapping System
AirSentry II có hai cấu hình cho hai bài toán khác nhau:
AirSentry II Point-of-Use — canh gác một điểm trọng yếu
AirSentry II Point-of-Use giám sát một điểm critical theo thời gian thực — ví dụ ngay tại cụm quang khắc, cửa nạp wafer hoặc bồn hoá chất quan trọng. Nó phát hiện axit, base, dopant và refractory ở mức ppb–ppt, cảnh báo tức thì để bảo vệ wafer và yield tại đúng điểm dễ tổn thương nhất.

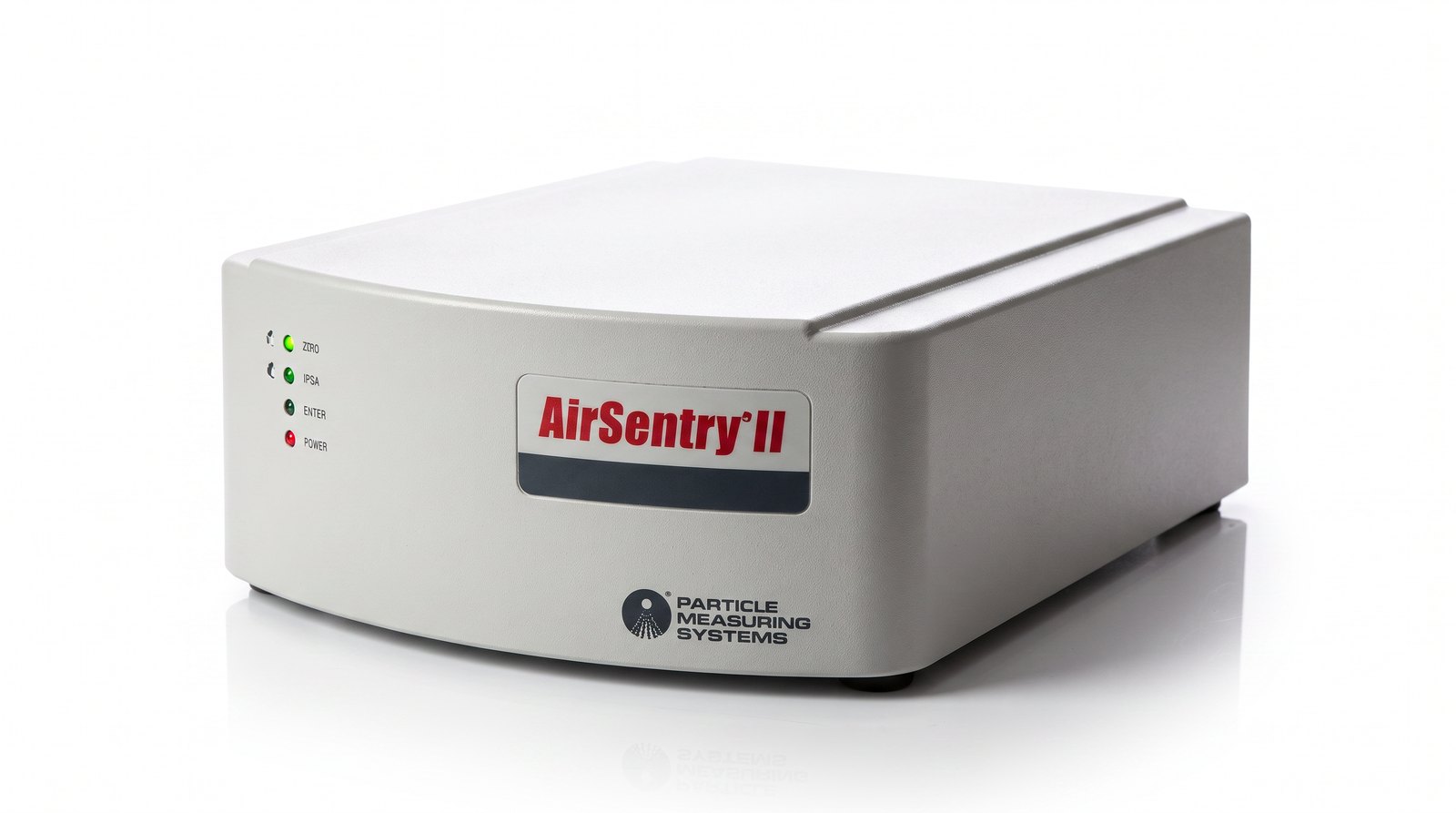

AirSentry II Mapping System — bao quát toàn fab
AirSentry II Mapping System lấy mẫu tuần tự tới 32 điểm trên toàn nhà máy bằng một bộ phân tích IMS dùng chung, phát hiện axit, base, dopant và chất ngưng tụ. Ưu điểm lớn nhất là khả năng truy vết nguồn phát: khi một khu vực tăng AMC, hệ thống giúp khoanh vùng nguồn, kèm lưu trữ xu hướng để phân tích dài hạn.
Bảng so sánh hai cấu hình
| Tiêu chí | AirSentry II Point-of-Use | AirSentry II Mapping System |
|---|---|---|
| Số điểm giám sát | Một điểm critical | Tuần tự tới 32 điểm |
| Công nghệ | IMS | IMS |
| Nhóm chất phát hiện | Axit, base, dopant, refractory | Axit, base, dopant, condensable |
| Độ nhạy | ppb–ppt | ppb–ppt |
| Thế mạnh | Canh gác thời gian thực điểm trọng yếu | Truy vết nguồn + lưu xu hướng toàn fab |
| Phù hợp | Cụm litho, cửa nạp wafer, bồn hoá chất | Giám sát AMC toàn nhà máy |
Cần bảo vệ dây chuyền quang khắc khỏi ô nhiễm phân tử AMC?
Kỹ sư Techmaster tư vấn cấu hình AirSentry II Point-of-Use / Mapping và tích hợp giám sát AMC vào hệ thống fab. → Liên hệ tư vấn
Chiến lược giám sát AMC toàn fab
Cách triển khai phổ biến là kết hợp hai cấu hình: dùng Mapping System để bao quát và truy vết nguồn AMC trên toàn nhà máy, đồng thời đặt Point-of-Use tại những điểm không được phép gián đoạn như cụm quang khắc EUV/DUV. Kết hợp thêm lớp giám sát hạt tiểu phân bằng cảm biến cố định PMS Airnet II để phủ cả ô nhiễm hạt lẫn phân tử. Với làn sóng đầu tư bán dẫn tại Việt Nam, kiểm soát AMC là một phần không thể thiếu của chiến lược contamination control hiện đại — xem thêm bối cảnh trong bài giám sát hạt phòng sạch và làn sóng FDI bán dẫn.
Câu hỏi thường gặp
AMC khác hạt tiểu phân thế nào?
Hạt tiểu phân là chất rắn/lỏng lơ lửng, đo bằng máy đếm hạt. AMC là ô nhiễm ở cấp phân tử (dạng khí) như axit, base, dopant — lọt qua màng lọc HEPA và cần thiết bị chuyên dụng như AirSentry II để phát hiện.
AirSentry II dùng công nghệ gì?
AirSentry II dùng phổ khối ion di động (IMS) để nhận diện các nhóm phân tử axit, base, dopant và refractory/condensable ở nồng độ ppb–ppt.
Khi nào chọn Point-of-Use, khi nào chọn Mapping?
Chọn Point-of-Use để canh gác thời gian thực một điểm trọng yếu (như cụm quang khắc). Chọn Mapping System khi cần bao quát và truy vết nguồn AMC trên nhiều điểm (tới 32 điểm) toàn nhà máy. Nhiều fab dùng cả hai.
Vì sao quang khắc đặc biệt nhạy với AMC?
Base như amin/amoniac có thể đầu độc chất cản quang gây lỗi biên dạng và sai kích thước tới hạn; axit và chất ngưng tụ có thể làm mờ thấu kính, reticle. Ở node tiên tiến và EUV, ngưỡng AMC rất thấp nên cần giám sát liên tục.
Techmaster hỗ trợ gì tại Việt Nam?
Techmaster là đối tác PMS tại Việt Nam, tư vấn chọn cấu hình AirSentry II, tích hợp vào hệ giám sát fab và hỗ trợ kỹ thuật tại chỗ.
