Vòng đời một lô wafer: nhiễm bẩn xảy ra ở chỗ wafer đứng chờ

Bản đồ quy trình của một nhà máy bán dẫn được vẽ theo các buồng máy: quang khắc, ăn mòn, lắng đọng, đánh bóng cơ hoá. Nhưng nếu vẽ lại bản đồ ấy theo thời gian mà một lô wafer thực sự trải qua, hình dạng sẽ khác hẳn — phần lớn thời gian lô hàng không nằm trong bất kỳ buồng máy nào, mà nằm trong hộp kín, trên kho tự động, hoặc chờ trước cửa một thiết bị đang bận. Và chính trong khoảng thời gian đó, một số cơ chế nhiễm bẩn có thời gian để xảy ra. Bài viết này đi theo một lô wafer qua các trạm dừng của nó và chỉ ra điểm kiểm soát nhiễm bẩn ở từng trạm.

Một lô wafer dành bao nhiêu thời gian để chờ

Ngành sản xuất bán dẫn có một chỉ số chuyên dùng để nói về việc này. Tài liệu hướng dẫn về thời gian chu kỳ nhà máy wafer của FabTime (nay thuộc INFICON) định nghĩa cycle time là toàn bộ thời gian để làm ra sản phẩm, từ lúc vào nhà máy tới lúc ra khỏi nhà máy, và ghi rõ rằng thời gian này bao gồm cả thời gian gia công, thời gian vận chuyển và thời gian nằm chờ trong hàng đợi. Năng lực nhà máy thường được diễn đạt theo bội số của thời gian gia công thuần — gọi là hệ số X. Tài liệu nêu ví dụ trực tiếp: “3X” nghĩa là thời gian chu kỳ trung bình không quá ba lần thời gian gia công trung bình có trọng số.

Phép chia rút ra từ chính định nghĩa đó rất đơn giản và rất đáng nhớ: ở mức 3X, mỗi giờ wafer thực sự được gia công ứng với hai giờ nó không được gia công. Ngay cả một nhà máy vận hành tốt ở mức 2X thì cũng có một nửa thời gian là chờ. Hệ số X là chỉ số năng lực sản xuất chứ không phải hằng số vật lý, và mỗi nhà máy một khác — nhưng ở bất kỳ giá trị thực tế nào, kết luận vẫn giữ nguyên: khoảng thời gian lô hàng không ở trong buồng máy là khoảng thời gian dài nhất trong vòng đời của nó.

Điều này lật ngược một giả định ngầm khá phổ biến trong thiết kế chương trình giám sát nhiễm bẩn: giám sát được tập trung dày đặc vào bên trong và xung quanh thiết bị sản xuất, nơi wafer ở lại ít thời gian nhất, còn kho chứa và tuyến vận chuyển tự động thì thường chỉ có vài điểm đo lấy lệ.

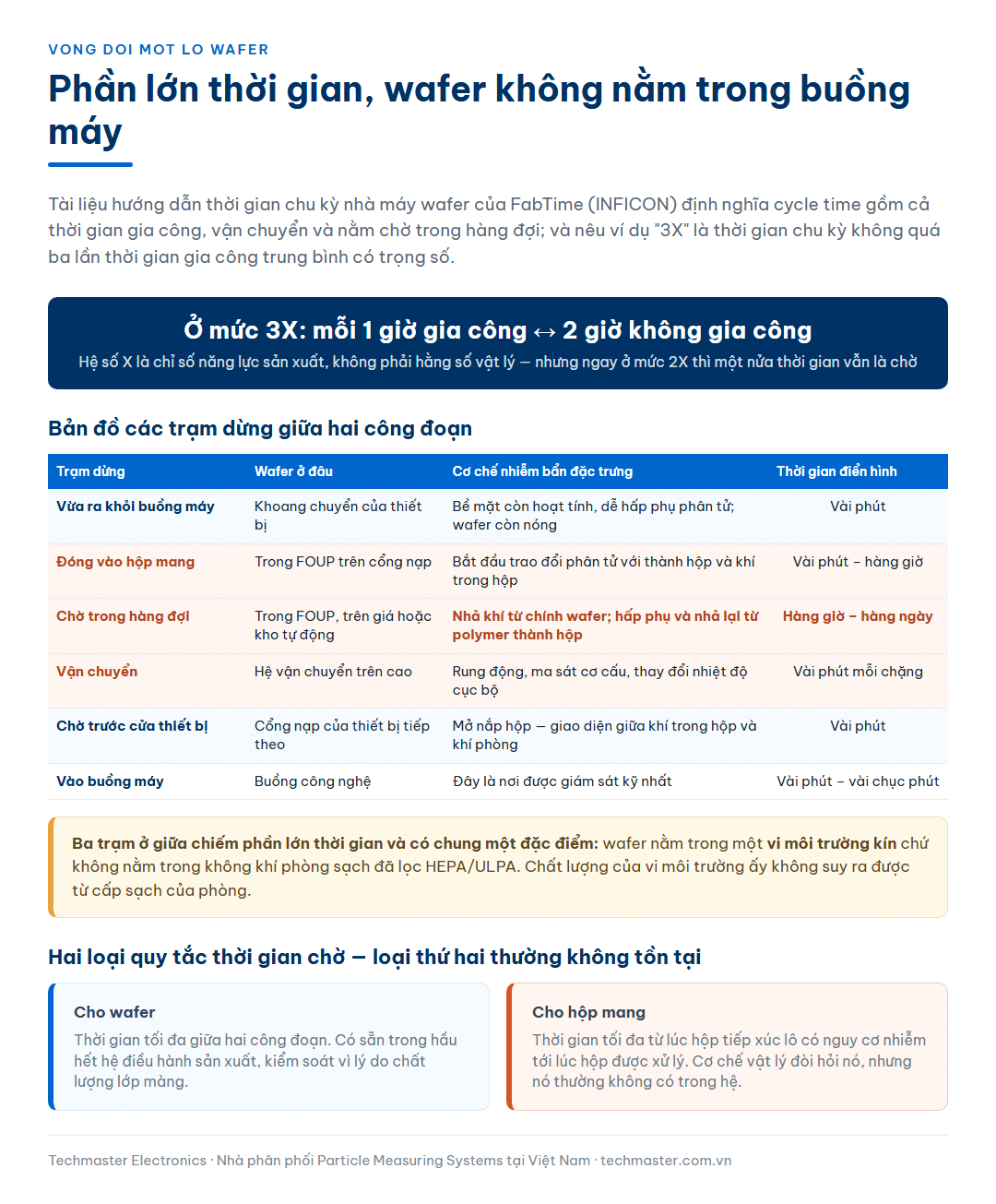

Bản đồ các trạm dừng của một lô wafer

Giữa hai công đoạn bất kỳ, một lô wafer đi qua một chuỗi trạm dừng gần như cố định. Danh sách dưới đây sắp theo thứ tự thời gian, kèm cơ chế nhiễm bẩn đặc trưng của từng trạm.

Trạm dừng	Wafer ở đâu	Cơ chế nhiễm bẩn đặc trưng	Thời gian điển hình
Vừa ra khỏi buồng máy	Trong khoang chuyển của thiết bị	Bề mặt còn hoạt tính, dễ hấp phụ phân tử; wafer còn nóng	Vài phút
Đóng vào hộp mang	Trong FOUP đặt trên cổng nạp	Bắt đầu trao đổi phân tử với thành hộp và với khí trong hộp	Vài phút tới hàng giờ
Chờ trong hàng đợi	Trong FOUP, trên giá hoặc trong kho tự động	Nhả khí từ chính wafer; hấp phụ và nhả lại từ polymer thành hộp	Hàng giờ tới hàng ngày
Vận chuyển	Trên hệ vận chuyển trên cao	Rung động, ma sát cơ cấu, thay đổi nhiệt độ cục bộ	Vài phút mỗi chặng
Chờ trước cửa thiết bị	Trên cổng nạp của thiết bị tiếp theo	Mở nắp hộp — giao diện giữa khí trong hộp và khí phòng	Vài phút
Vào buồng máy	Trong buồng công nghệ	Đây là nơi được giám sát kỹ nhất	Vài phút tới vài chục phút

Cột thời gian cho thấy trọng số thật của bài toán. Ba trạm ở giữa — đóng hộp, chờ trong hàng đợi, vận chuyển — cộng lại chiếm phần lớn thời gian, và cả ba đều có chung một đặc điểm: wafer nằm trong một vi môi trường kín chứ không nằm trong không khí phòng sạch đã được lọc HEPA/ULPA. Chất lượng của vi môi trường ấy là một bài toán riêng, không suy ra được từ cấp sạch của phòng.

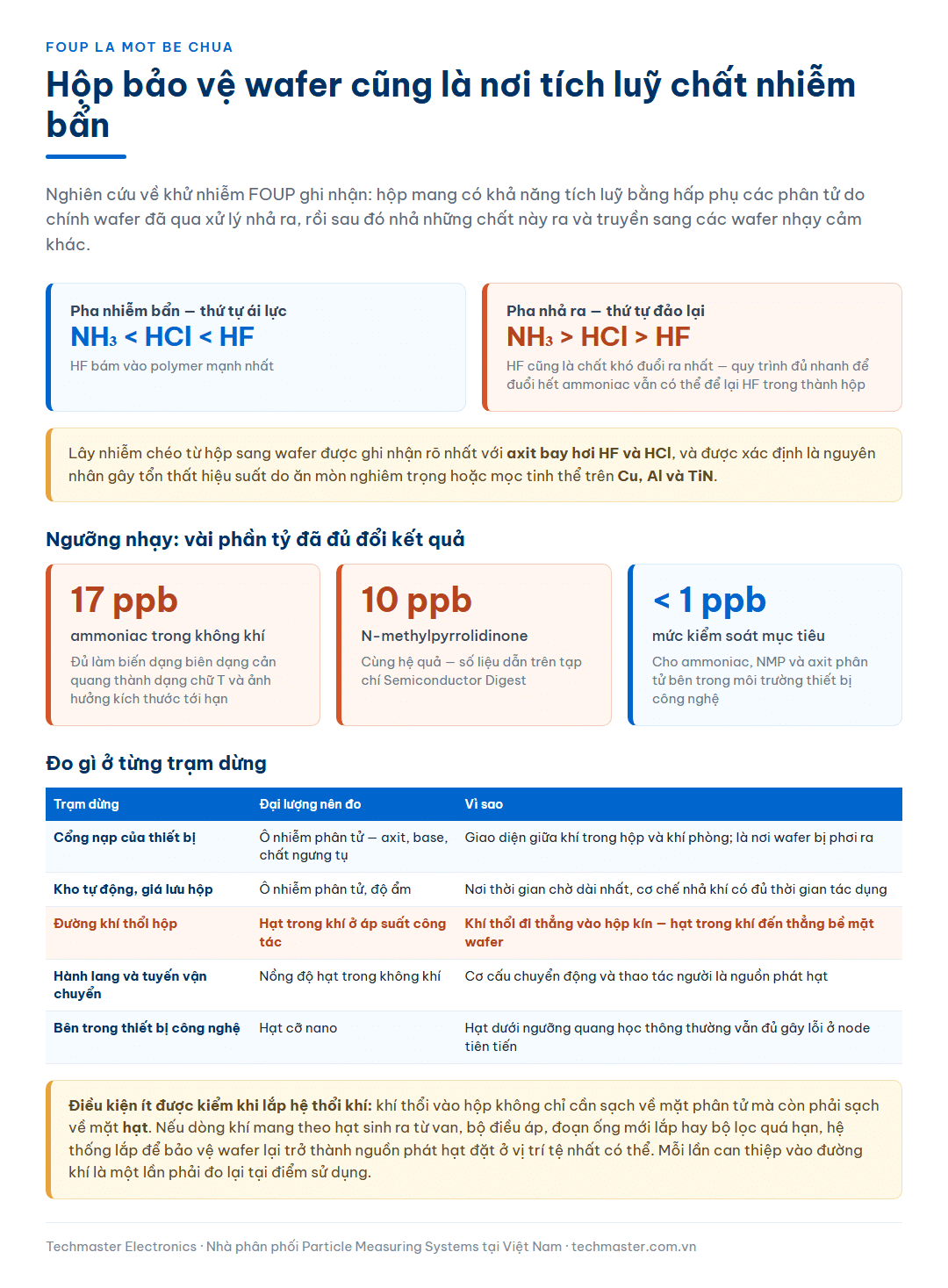

FOUP không phải hộp trơ — nó là một bể chứa

Hộp mang wafer 300 mm (FOUP) được thiết kế như một vi môi trường có kiểm soát, bảo vệ wafer khỏi ô nhiễm phân tử trong lúc lưu và vận chuyển. Nhưng các nghiên cứu về khử nhiễm FOUP công bố trên tạp chí chuyên ngành cho thấy một cơ chế ngược lại: FOUP có khả năng tích luỹ bằng hấp phụ các phân tử do chính wafer đã qua xử lý nhả ra, rồi sau đó nhả những chất này ra và truyền sang các wafer nhạy cảm khác.

Cơ chế lây nhiễm chéo từ hộp sang wafer này được ghi nhận rõ nhất với các axit bay hơi như HF và HCl, và được xác định là nguyên nhân gây tổn thất hiệu suất do ăn mòn nghiêm trọng hoặc mọc tinh thể trên các vật liệu Cu, Al và TiN. Cùng nghiên cứu đó nêu một chi tiết quan trọng cho việc lập kế hoạch xử lý: thứ tự ái lực ở pha nhiễm bẩn là NH₃ < HCl < HF, còn ở pha nhả ra thì thứ tự đảo lại thành NH₃ > HCl > HF. Nói cách khác, HF là chất bám vào polymer mạnh nhất nhưng cũng là chất khó đuổi ra nhất — nên một quy trình làm sạch hộp chạy đủ nhanh để đuổi hết ammoniac có thể vẫn để lại HF trong thành hộp.

Về mức mục tiêu, tài liệu nghiên cứu ghi mức kiểm soát cần đạt cho các chất nhiễm bẩn phân tử như ammoniac, NMP và axit phân tử bên trong môi trường thiết bị công nghệ là dưới khoảng 1 ppb. Đây là con số cần ghi nhớ khi đọc bất kỳ đề xuất giải pháp nào: mọi phương án kiểm soát chỉ có ý nghĩa nếu phương pháp đo đi kèm phân giải được ở mức phần tỷ.

Thời gian chờ là một biến số nhiễm bẩn

Trong quản lý sản xuất, thời gian chờ giữa hai công đoạn (queue time, hay Q-time) được kiểm soát chủ yếu vì lý do chất lượng lớp màng và tính ổn định quy trình. Nhưng nó còn là biến số của bài toán nhiễm bẩn, theo hai chiều ngược nhau.

Chiều thứ nhất: chờ càng lâu, phản ứng bề mặt càng có thời gian tiến triển. Bài phân tích về ô nhiễm phân tử trên tạp chí Semiconductor Digest mô tả bối cảnh này rất trực tiếp — bề mặt trên cùng của một công đoạn sẽ trở thành giao diện với các lớp tiếp theo, và chất nhiễm bẩn tại giao diện đó có thể gây mất bám dính giữa các lớp. Với wafer vừa ra khỏi một bước ướt hoặc một bước ăn mòn, bề mặt đang ở trạng thái hoạt tính cao và sẵn sàng phản ứng với bất kỳ phân tử nào có mặt.

Chiều thứ hai thì trái trực giác hơn: hiệu quả của việc làm sạch hộp mang lại phụ thuộc vào thời gian chờ. Nghiên cứu về khử nhiễm FOUP ghi nhận rằng phương pháp rửa ướt loại bỏ được axit nằm trong lớp polymer gần bề mặt, và hiệu suất loại bỏ phụ thuộc vào thời gian chờ — thời gian chờ càng ngắn thì tỷ lệ loại bỏ càng cao. Nghĩa là một chiếc hộp để lâu sau khi bị nhiễm sẽ khó làm sạch hơn, vì chất nhiễm bẩn đã kịp khuếch tán sâu vào trong vật liệu.

Hệ quả quản lý rút ra: quy tắc Q-time trong nhà máy nên có hai loại. Loại thứ nhất áp cho wafer — thời gian tối đa giữa hai công đoạn. Loại thứ hai áp cho hộp mang — thời gian tối đa từ lúc hộp tiếp xúc lô “bẩn” tới lúc hộp được xử lý. Loại thứ hai thường không tồn tại trong hệ điều hành sản xuất, dù cơ chế vật lý đòi hỏi nó.

Thổi khí trơ: giải pháp, kèm một điều kiện ít được kiểm

Biện pháp phổ biến nhất là thổi khí trơ siêu sạch — thường là nitơ — qua hộp mang, liên tục hoặc theo chu kỳ, tại cổng nạp và tại các vị trí lưu trong kho tự động. Nguyên lý được mô tả gọn trong tài liệu ngành: bao lấy bước công nghệ trong một khoang cách ly rồi xả khí trơ siêu tinh khiết qua đó để loại bỏ toàn bộ khí quyển phòng khỏi đường quang và khỏi các bề mặt phơi nhiễm; và vì mọi vật liệu đều nhả khí ở mức độ nào đó, khoang phải được xả liên tục bằng nguồn khí trơ mới. Trong nghiên cứu về HF, việc thổi khí liên tục cho FOUP được đánh giá là cách hiệu quả để kiểm soát lây nhiễm chéo HF.

Ở đây có một điều kiện dễ bị bỏ qua khi triển khai. Khí thổi vào hộp không chỉ cần sạch về mặt phân tử — nó còn phải sạch về mặt hạt. Một hệ thống thổi khí đưa dòng khí trực tiếp vào một hộp kín chứa wafer đã được xử lý; nếu bản thân dòng khí đó mang theo hạt sinh ra từ van, bộ điều áp, đoạn ống mới lắp hoặc bộ lọc đã quá hạn, thì hệ thống được lắp để bảo vệ wafer lại trở thành nguồn phát hạt đặt ở vị trí tệ nhất có thể.

Vì lý do đó, chất lượng khí cần được kiểm chứng tại điểm sử dụng chứ không chỉ tại đầu ra của nhà máy khí hoặc trên chứng chỉ của nhà cung cấp. Đây là vai trò của thiết bị đếm hạt cho khí siêu tinh khiết như PMS HPGP 101-C: đo trực tiếp trên đường khí ở áp suất công tác, thay vì suy đoán từ độ sạch danh nghĩa của nguồn. Nguyên tắc chung nên áp dụng: mỗi lần can thiệp vào đường khí — thay lọc, thay van, nối thêm nhánh — là một lần phải đo lại trước khi cho khí chạy vào hộp có wafer.

Ngưỡng nhạy: vài phần tỷ đã đủ đổi kết quả

Để thấy vì sao ngành này kiểm soát ở mức phần tỷ, có thể nhìn vào các con số đã được công bố về ngưỡng gây lỗi. Bài phân tích trên Semiconductor Digest dẫn kết quả cho thấy chỉ 17 ppb ammoniac hoặc 10 ppb N-methylpyrrolidinone trong không khí cũng đã đủ làm biến dạng biên dạng cản quang thành dạng chữ T (T-top) và ảnh hưởng tới kích thước tới hạn. Cùng bài này mô tả hiện tượng mờ mặt nạ quang (reticle haze) hình thành khi tạp chất lắng đọng trên mặt nạ do có mặt chất nhiễm bẩn phân tử và hơi ẩm trong môi trường chứa mặt nạ.

Hai ví dụ đó có một điểm chung đáng chú ý về mặt bố trí phép đo: cả hai đều xảy ra ở nơi vật thể nằm chờ — cản quang chờ được chiếu, mặt nạ nằm trong hộp chứa giữa các lần dùng — chứ không phải ở lúc thiết bị đang chạy. Chúng củng cố cùng một kết luận với phần đầu bài viết, chỉ khác là đến từ phía hoá học thay vì phía vận hành sản xuất.

Đo gì ở từng trạm dừng

Bảng dưới đây gắn từng trạm dừng với đại lượng cần đo và loại thiết bị phù hợp. Nguyên tắc chọn: đo phân tử ở nơi wafer nằm chờ lâu, đo hạt ở nơi hộp được mở ra hoặc nơi có cơ cấu chuyển động.

Trạm dừng	Đại lượng nên đo	Vì sao	Loại thiết bị
Cổng nạp của thiết bị	Ô nhiễm phân tử — axit, base, chất ngưng tụ	Đây là giao diện giữa khí trong hộp và khí phòng, và là nơi wafer bị phơi ra	Máy phân tích phân tử đặt tại điểm sử dụng
Kho tự động, giá lưu hộp	Ô nhiễm phân tử, độ ẩm	Nơi thời gian chờ dài nhất, cũng là nơi cơ chế nhả khí có đủ thời gian tác dụng	Lấy mẫu phân tử nhiều điểm về một máy phân tích
Đường khí thổi hộp	Hạt trong khí ở áp suất công tác	Khí thổi đi thẳng vào hộp kín — hạt trong khí đến thẳng bề mặt wafer	Máy đếm hạt cho khí siêu tinh khiết
Hành lang thiết bị và tuyến vận chuyển	Nồng độ hạt trong không khí	Cơ cấu chuyển động và thao tác người là nguồn phát hạt	Cảm biến đếm hạt cố định nối mạng
Bên trong thiết bị công nghệ	Hạt cỡ nano	Hạt dưới ngưỡng quang học thông thường vẫn đủ gây lỗi ở node tiên tiến	Thiết bị đếm hạt kiểu ngưng tụ lắp trong thiết bị

Với nhánh phân tử, bài toán thực tế thường là số điểm cần theo dõi lớn hơn nhiều so với số máy phân tích mà ngân sách cho phép. Cấu hình PMS AirSentry II Point-of-Use phù hợp khi một vị trí đơn lẻ có rủi ro đặc biệt cao — thường là cổng nạp của thiết bị quang khắc hoặc khu vực lưu mặt nạ. Khi cần phủ nhiều điểm, PMS AirSentry II Mapping System lấy mẫu tuần tự từ nhiều vị trí về một máy phân tích duy nhất, đổi độ phân giải thời gian ở mỗi điểm lấy độ phủ không gian.

Với nhánh hạt trong không khí, các cảm biến cố định như máy đếm hạt tiểu phân PMS Airnet II 310-4 đảm nhiệm phần nền dọc tuyến vận chuyển và hành lang thiết bị; còn ở dải dưới ngưỡng quang học thông thường thì cần công nghệ ngưng tụ như máy đếm hạt tiểu phân khí nano PMS NanoAir.

Đưa phần “thời gian chờ” vào chiến lược kiểm soát nhiễm bẩn

Nếu chương trình kiểm soát nhiễm bẩn hiện tại của nhà máy được viết quanh danh mục thiết bị sản xuất, thì bảy mục dưới đây là phần thường còn thiếu. Chúng đều là mục quản lý chứ không phải mục đầu tư, và phần lớn có thể bổ sung mà không cần mua thêm gì.

#	Mục cần có	Câu hỏi kiểm chứng
1	Quy tắc thời gian chờ cho hộp mang, tách khỏi quy tắc cho wafer	Từ lúc một hộp tiếp xúc lô có nguy cơ nhiễm axit tới lúc hộp được xử lý là bao lâu?
2	Phân loại hộp theo lịch sử tiếp xúc	Hộp vừa mang wafer sau bước ăn mòn ướt có được dùng ngay cho lớp nhạy cảm không?
3	Tiêu chí nghiệm thu cho quy trình làm sạch hộp	Sau khi làm sạch, hộp được kiểm bằng phép đo nào và ở ngưỡng nào?
4	Kiểm chứng chất lượng khí thổi tại điểm sử dụng	Lần gần nhất đo hạt trên đường khí thổi là khi nào, trước hay sau lần thay lọc gần nhất?
5	Điểm đo phân tử tại kho lưu và cổng nạp	Có bao nhiêu điểm đo nằm ở nơi wafer chờ, so với số điểm nằm ở nơi wafer được gia công?
6	Ghép dữ liệu nhiễm bẩn với dữ liệu vận hành sản xuất	Khi một lô có vấn đề, có tra được lô đó đã nằm ở hộp nào và ở vị trí nào, trong bao lâu không?
7	Ngưỡng hành động ở mức phần tỷ, kèm quy trình xử lý	Vượt ngưỡng thì dừng thiết bị, đổi hộp, hay chỉ ghi nhận?

Mục số 6 là mục tạo ra giá trị lớn nhất và cũng khó nhất, vì nó đòi hai hệ thống thuộc hai bộ phận khác nhau phải dùng chung một trục thời gian và một định danh lô. Nhưng nếu không có nó, mọi số liệu nhiễm bẩn đều dừng ở mức mô tả môi trường, không bao giờ trở thành bằng chứng trong một cuộc điều tra hiệu suất cụ thể.

Với các nhà máy đóng gói và kiểm thử tại Việt Nam, logic của bài viết này vẫn áp dụng dù vật mang không phải FOUP: khay JEDEC, băng tải nạp và hộp lưu bán thành phẩm cũng là những vi môi trường kín, cũng làm bằng polymer, và bán thành phẩm cũng dành phần lớn thời gian nằm chờ trong đó. Điều thay đổi là danh sách chất cần quan tâm và mức ngưỡng, chứ không phải cách đặt vấn đề.
